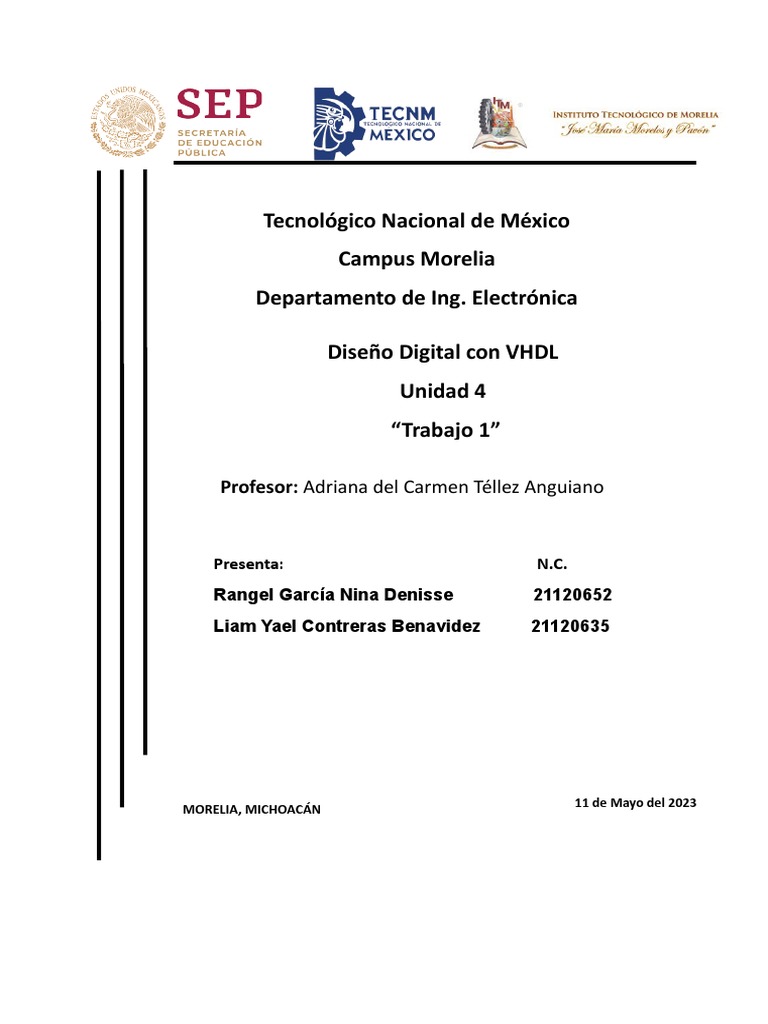

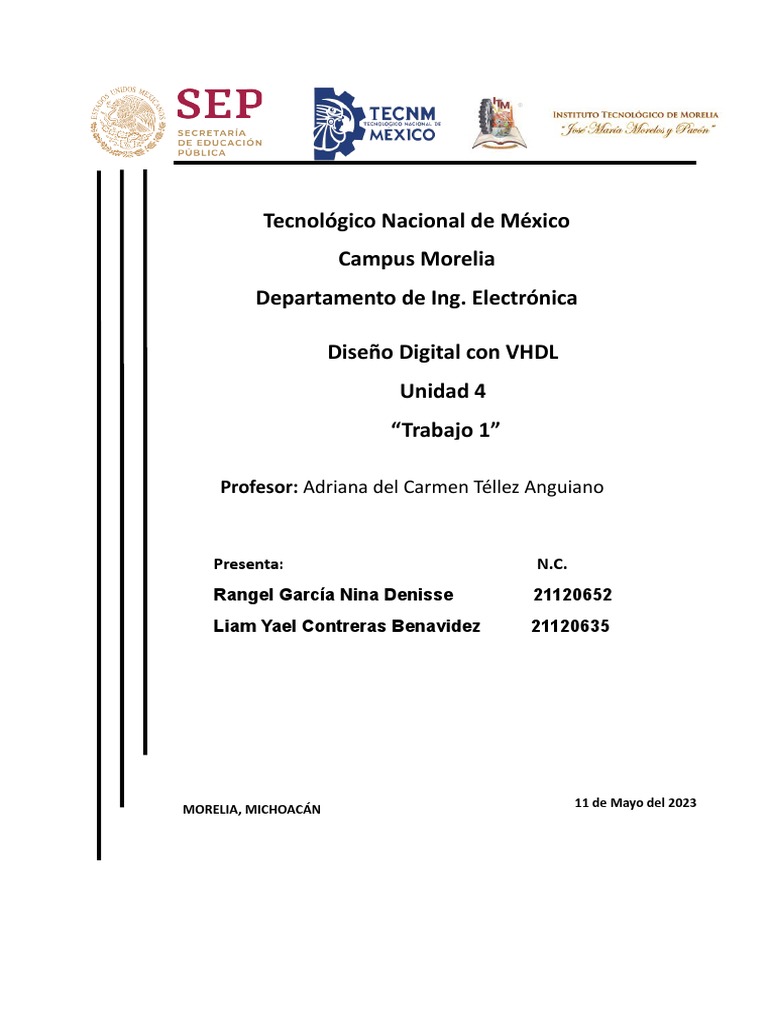

Tecnológico Nacional de México

Campus Morelia
Departamento de Ing. Electrónica

Diseño Digital con VHDL

Unidad 4
“Trabajo 1”

Profesor: Adriana del Carmen Téllez Anguiano

Presenta: N.C.
Rangel García Nina Denisse 21120652
Liam Yael Contreras Benavidez 21120635

MORELIA, MICHOACÁN 11 de Mayo del 2023

 ¿Qué son las arquitecturas de procesos?
Es básicamente la estructura interna que tiene este elemento. No hablamos de
la forma y tamaño, sino de cómo están ubicadas las distintas unidades lógicas
y físicas que componen un procesador, hablamos de la ALU, registros, Unidad
de Control.

Arquitectura de procesadores CISC y RISC

Promueve el uso de gran número de instrucciones, permitiendo operaciones
complejas entre operandos situados en memoria o en registros internos.
Son procesadores que están diseñados para ejecutar un número reducido de
tipos de instrucciones que les permite operar a una velocidad más elevada. La
arquitectura RISC principalmente requiere menos cantidad de hardware y una
mayor flexibilidad de construcción

Procesadores CISC.
En la arquitectura computacional, CISC (complex instruction set computer) es
un modelo de arquitectura de computadora. Los microprocesadores CISC
tienen un conjunto de instrucciones que se caracteriza por ser muy amplio y
permitir operaciones complejas entre operandos situados en la memoria o en
los registros internos, en contraposición a la arquitectura RISC.

Este tipo de arquitectura dificulta el paralelismo entre instrucciones, por lo que,

en la actualidad, la mayoría de los sistemas CISC de alto rendimiento
implementan un sistema que convierte dichas instrucciones complejas en
varias instrucciones simples del tipo RISC, llamadas generalmente
microinstrucciones.

Los CISC pertenecen a la primera corriente de construcción de procesadores,

antes del desarrollo de los RISC. Ejemplos de ellos son: Motorola 68000, Zilog
Z80 y toda la familia Intel x86 usada en la mayoría de las computadoras
personales actuales.

Para realizar una sola instrucción un chip CISC requiere de cuatro a diez ciclos
de reloj.
Entre las ventajas de CISC destacan las siguientes:

 Reduce la dificultad de crear compiladores.

 Permite reducir el costo total del sistema.
 Reduce los costos de creación de software.
 Mejora la compactación de código.
 Facilita la depuración de errores.

Ejemplo de microprocesadores basados en la tecnología CISC:

 Intel 8086, 8088, 80286, 80386, 80486.

 Motorola 68000, 68010, 68020, 68030, 6840.

Procesadores RISC

En la arquitectura computacional, RISC (del inglés reduced instruction set

computer) es un tipo de microprocesador con las siguientes características
fundamentales:

 Instrucciones de tamaño fijo y presentadas en un reducido número de

formatos.
 Sólo las instrucciones de carga y almacenamiento acceden a la memoria
de datos.

El objetivo de diseñar máquinas con esta arquitectura es posibilitar la

segmentación y el paralelismo en la ejecución de instrucciones y reducir los
accesos a memoria.

Las máquinas RISC protagonizan la tendencia actual de construcción de

microprocesadores. PowerPC, DEC Alpha, MIPS, ARM, SPARC… son
ejemplos de algunos de ellos.
RISC es una filosofía de diseño de CPU para computadora que está a favor de
conjuntos de instrucciones pequeñas y simples que toman menor tiempo para
ejecutarse.

El tipo de procesador más comúnmente utilizado en equipos de escritorio, el

x86, está basado en CISC en lugar de RISC, aunque las versiones más nuevas
traducen instrucciones basadas en CISC x86 a instrucciones más simples
basadas en RISC para uso interno antes de su ejecución.

Entre las ventajas de RISC tenemos las siguientes:

 La CPU trabaja más rápido al utilizar menos ciclos de reloj para ejecutar
instrucciones.
 Utiliza un sistema de direcciones no destructivas en RAM. Eso significa
que, a diferencia de CISC, RISC conserva después de realizar sus
operaciones en memoria los dos operandos y su resultado, reduciendo
la ejecución de nuevas operaciones.
 Cada instrucción puede ser ejecutada en un solo ciclo del CPU.

Ejemplo de microprocesadores basados en la tecnología RISC:

 MIPS, Millions Instruction Per Second.

 PA-RISC, Hewlett Packard.
 SPARC, Scalable Processor Architecture, Sun Microsystems.
 POWER PC, Apple, Motorola e IBM.
Evolución de CISC y RISC
1960 IBM Creó Una Serie De Ordenadores En Torno A Un Conjunto De Normas
Llamado System/360. Esta Fue La Primera Máquina CISC.
El resultado fue el enfoque CISC, Complex Instruction Set Computing,
introducido por primera vez en los IBM System/360 el 7 abril de 1964.
La tecnología CISC (Complex Instruction Set Computer) nació de la mano de
Intel, creador en 1971 del primer microchip que permitiría el nacimiento de la
informática personal.
Intel 4004 (1971): Primer microprocesador.
Intel 8008 (1972): Primer microprocesador de 8 bits.
CISC 1974 cuando aparecería el Intel 8080, primer chip capaz de procesar 8
bits, suficiente para representar números y letras.
El IBM 801 que empezó a crearse en 1975, fue diseñado por John Cocke y es
considerado el primer procesador RISC de la historia.
Intel 8085 (1977): Exigía menos soporte de hardware
Intel 8086 (1978): Dos microprocesadores de 16 bits.
Intel 80386 (1985): Microprocesador CISC con arquitectura de x86.
Intel 486 (1991): Conjunto de instrucciones optimizado, doble de rapidez.
1993 RISC es la arquitectura más usada en el mercado para sistemas de 32
bits
Intel Pentium (1993): Gama de microprocesadores de quinta generación intel
con arquitectura x86.
Intel Pentium III (1999): Es un microprocesador de arquitectura i686.
Intel Pentium IV (2000): Fue una línea de microprocesadores de séptima
generación basado en la arquitectura x86.
Intel Xeon MP (2002)
RISC se utiliza en la PlayStation Portable y algunos routers 2006
Intel Core 2 Duo (2006): Se refiere a una gama de CPU de 64 bits de doble
núcleo y CPU de cuatro núcleos.
En la actualidad CISC tiene a x86 como su mayor exponente, con AMD y sobre
todo Intel a la cabeza de su desarrollo. Hay muchos ejemplos históricos como
los PDP, Motorola 68000, Intel 4004 o Intel 8086, quizá los más
representativos.
Actualmente la arquitectura RISC, por su gran flexibilidad, es muy utilizada para
desarrollar chips para smartphone y tablets. ARM es el mayor desarrollador y
licenciador de chips basados en la arquitectura RISC, aunque hay muchas
empresas trabajando y desarrollando procesadores basados en el diseño
RISC.
