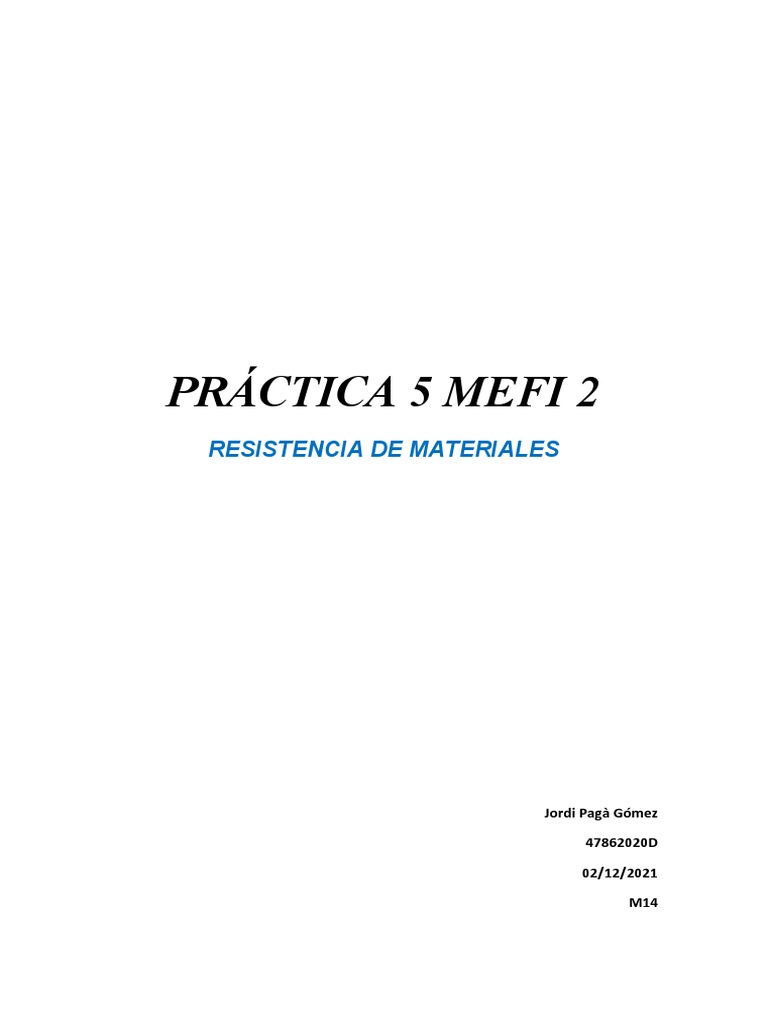

PRÁCTICA 5 MEFI 2

RESISTENCIA DE MATERIALES

Jordi Pagà Gómez

47862020D

02/12/2021

M14
1. Sabiendo que la flecha máxima que puede alcanzarse en el extremo superior del
soporte no puede ser superior a L/250, determinar el perfil IPE óptimo para soportar
los esfuerzos indicados. Utilizar el criterio de tensión equivalente máxima admisible
de Von Misses determinado por MEFI. Una vez determinado el perfil óptimo, incluir
en el informe el código de MEFI utilizado.

El perfil óptimo para nuestra viga es el IPE 300 ya que su flecha máxima es inferior a
L/250, en la hoja de resultados observamos que el desplazamiento máximo en Y es de -
1.1246e-05 mm con lo cual cumple con lo solicitado por el enunciado. Si escogiésemos
el perfil IPE 270 la flecha sobrepasaría los límites permitidos, desY= -16.229 mm.

L
desY ≤ →11. 246 ≤ 16(m m)
250

2. Representar los diagrama de esfuerzos acotados axiles ( Nx ) , cortantes ( Vy )

[indicar Vmax y su posición], momentos flectores Mz [indicar Mmax y su posición] y
deformada. Indicar la sección crítica del soporte.

Pràctica 5 MEFI Resistència de Materials 2

El esfuerzo cortante máximo es de 20kN y se encuentra en el empotramiento (x=0m).

El momento flector máximo es de 46.7kN·m y se encuentra en el empotramiento (x=0).

La sección más crítica del soporte es el empotramiento, ya que es la sección donde

aparecen mayores momentos y esfuerzos cortantes. La sección que sufre mas
esfuerzos es el empotramiento.

Pràctica 5 MEFI Resistència de Materials 3

3. Para el perfil óptimo, representar e indicar la distribución y valores máximos de la
tensión normal y tangencial para la sección crítica, así como la posición del eje
neutro de dicha sección.

Para determinar la posición del eje neutro utilizamos la siguiente fórmula:

−N· I Z −10000 N· 8360 ·10−8 m 4

y= = =−0,0033 m=−3,3 mm del CDM
A· M Z 53,8 ·10−4 m 2 · 46700 Nm

El eje neutro estará desplazado 3,3 mm del CDM se desplaza en sentido negativo es
decir hacia el lado de tracción, esto significa que predomina la compresión. Como
podemos ver en el gráfico de tensiones normales el valor de compresión es más
elevado que el de tracción eso quiero decir que hay más sección sometida a
compresión que a tracción.

Como nuestro perfil tiene una altura h de 300mm y el CDM está en h/2, la coordenada
y del eje neutro respecto la base es de 153,3mm.

Pràctica 5 MEFI Resistència de Materials 4

4. ¿Cuál sería el valor máximo de “f” para que todo el soporte se encuentre sometido
a compresión bajo la misma carga axil? (Iterar hasta conseguir el valor de f”).

El valor de f seria de 0,111kN/m es decir 111N/m

Como podemos ver en las tensiones normales toda la sección está sometida a
compresión el eje neutro está situado al extremo del perfil es decir a y=h/2 de esta
manera nos aseguramos de que todo el perfil esté sometido a compresión.

5. A continuación, se quieren utilizar dos perfiles diferentes:

-Un perfil rectangular macizo (hxb) de acero estructural.

-Un perfil circular macizo de acero estructural de diámetro igual a la altura “h” del
perfil óptimo.

Pràctica 5 MEFI Resistència de Materials 5

Si se mantiene la carga axil de 1000 kp, determinar el valor máximo ‘fmax’ que
podrían soportar dichos perfiles. Para ambos perfiles, ¿cuál será el valor máximo de
’f’ que podría soportar la estructura para que esta se encontrase totalmente
sometida a compresión? Comparar los 3 perfiles utilizados. ¿Qué perfil utilizarías
para diseñar el soporte? y ¿Por qué?

SECCIÓN ÁREA Iz fmáx fmáx todo

(desY<L/250;σmax ≤ σadm ) compresión

IPE300 53,8 cm2 8360 cm4 fmáx= 7,1 kN/m fmáx=0,111 kN/m
desY=15,9mm
σmax =121,04 Mpa ≤ 150 Mpa

Rectangular 450 cm2 33750 cm4 fmáx= 28,7 kN/m fmáx=0,053 kN/m
maciza
desY=15,9mm
(300x150)mm
σmax=119,27 Mpa ≤150 Mpa

Circular 707 cm2 39761 cm4 fmáx= 33,8 kN/m fmáx=0,04 kN/m
maciza
desY=15,9mm
(D=h=300mm)
σmax=119,15 Mpa ≤150 Mpa

El perfil más óptimo para diseñar el soporte es el circular, ya que es el que puede
soportar más carga “fmáx” cumpliendo las mismas restricciones que los otros, como
observamos en la tabla para una flecha no superior a L/250 y una tensión máxima
similar a todos los perfiles, el perfil circular es el que mayor carga puede soportar. Esto
en cuando a prestaciones mecánicas, pero si trasladamos la pregunta al mundo
industrial la respuesta posiblemente sería distinta, el perfil circular macizo de acero
tiene una área de 707cm2, eso supone un elevado coste económico ya que la cantidad
de acero utilizado para construir ese perfil es 13 veces superior que para el IPE300, por
lo tanto si tenemos en cuenta rendimiento/precio el perfil óptimo es el IPE300 ya que
con mucho menos material es capaz de soportar cargas elevadas. Eso dependerá del
presupuesto y la función que se le quiera dar a la viga.

Pràctica 5 MEFI Resistència de Materials 6
