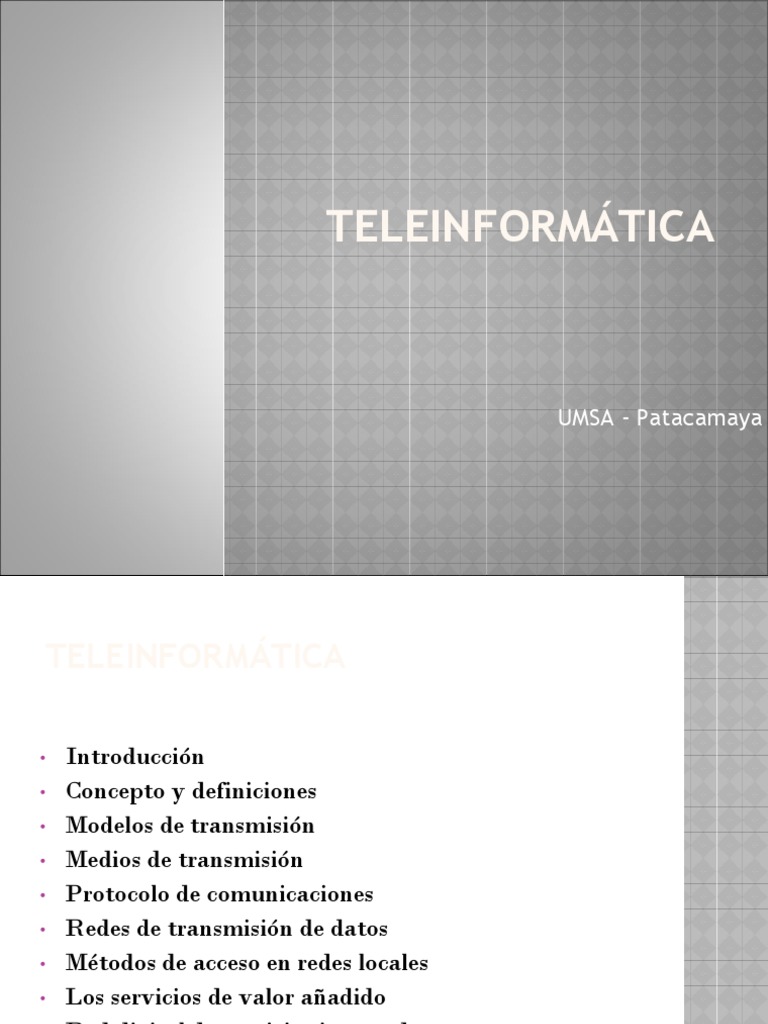

TELEINFORMÁTICA

UMSA - Patacamaya
TELEINFORMÁTICA

• Introducción
• Concepto y definiciones
• Modelos de transmisión
• Medios de transmisión
• Protocolo de comunicaciones
• Redes de transmisión de datos
• Métodos de acceso en redes locales
• Los servicios de valor añadido
• Red digital de servicios integrados
TELEINFORMÁTICA
INTRODUCCIÓN
• Todos los días cada
uno de nosotros
emplea las
Telecomunicaciones
en las actividades
personales y de
trabajo. Siempre
utilizamos el teléfono
para tener
conversaciones a
distancia y poco a
poco estamos
integrando a una
sociedad en la cual la
computadora
personal y la
 ESQUEMA DE UN SISTEMA
TELEINFORMÁTICO BÁSICO

Líneas Telefónicas

Modem Modem

Terminal Remoto Computadora Central

TELEINFORMÁTICA
CONCEPTOS Y DEFINICIONES
⦿ Teleinformática es la técnica que trata de comunicar
los datos y los equipos informáticos distantes.
⦿ Terminal remoto es un sistema teleinformático donde
se envían los datos a una computadora central.
⦿ Red de telecomunicaciones es un medio físico
empleado par a la transmisión de datos. En esta se
envía la información en forma de señal analógica o
digital.
⦿ Los Módem transforman la señal digital en analógica
y viceversa.
⦿ Los adaptadores no varían la forma de la señal si no
solamente la magnitud de está.
⦿ La Unidad de control de comunicaciones dispositivo
especializado en la gestión de todas las tareas
inherentes a la comunicación, descargando de este
trabajo la computadora central.
⦿ Canal de comunicación es el enlace que se establece
entre un equipo emisor y un equipo receptor
permitiendo la trasmisión de datos en un sentido
único.
⦿ Velocidad de trasmisión cantidad de información que
se trasmite por una línea de telecomunicación
(baudios, bits por segundo, carácter por segundo).
TELEINFORMÁTICA
MODOS DE TRANSMISIÓN
⦿ La transmisión de
información se
realiza de dos
formas:
◼ Serie: Se envía un bit
tras otro en un único
circuito
◼ Paralelo: Se
transmiten
simultáneamente
tanto en hilos de
comunicación como
bits que componen la
TELEINFORMÁTICA
MODOS DE TRANSMISIÓN
⦿ Existen tres niveles en el proceso de
sincronización
A nivel de bit
A nivel de carácter
A nivel de Bloque
⦿ Existen dos modos básicos de
transmisión de caracteres
Asíncrona: Envían la información en
cualquier momento, cada uno de los
octetos va precedido de un bit de
arranque y uno de parada , la
velocidad de transmisión máxima es
a 1200 bps
Síncrona: El emisor y el receptor
disponen de relojes sincronizados
que controlan la duración constante
de cada octeto transmitido, las
TELEINFORMÁTICA
MODOS DE TRANSMISIÓN

⦿ Existen tres modos de trasmisión

según el sentido de flujo.
Simplex: los datos se envían en
un único sentido de una estación
emisora a una receptora.
Semiduplex o Half-dúplex: el
envió de datos se realizan en
ambos sentidos pero no
simultáneamente, cada equipo
hace las veces de emisor y
receptor.
Dúplex o full-Dúplex: se realiza a
través de la línea de tele-proceso
en ambos sentidos
simultáneamente es mas ágil
pero menos utilizado por costos.
TELEINFORMÁTICA
MEDIOS DE TRANSMISIÓN

⦿ La información circula en
forma de señal digital y
esta es codificada de dos
formas que corresponden a
intensidades diferentes de
corriente eléctrica, se ha
demostrado que esta forma
de transmisión es
inadecuada para largas
distancias y por esto se han
diseñado diferentes medios
de transmisión
especializados y además se
TELEINFORMÁTICA
MEDIOS DE TRANSMISIÓN
⦿ Los medios de transmisión
mas utilizados son los
siguientes:
Cables de Pares: Se emplean
también en comunicaciones
telefónicas, estos cables son
dos hilos conductores y están
recubiertos de material
aislante y trenzados para
disminuir interferencias
Cables de Cuadretes:
Parecidos a los anteriores
pero se utilizan cuatro hilos
conductores, de diferentes
tipos según el trenzado
 TIPOS DE CABLES
Cable directo T568A

El cable directo de red sirve para conectar dispositivos desiguales,

como un computador con un hub o switch. En este caso, ambos
extremos del cable deben tener la misma distribución. No existe
diferencia alguna en la conectividad entre la distribución 568B y la
distribución 568A siempre y cuando en ambos extremos se use la
misma, en caso contrario hablamos de un cable cruzado.
 Cable directo T568B

NORMAS
Norma T-568ª Norma 568B

1. Blanco/verde 1. Blanco/Naranja
2. Verde 2. Naranja
3. Blanco/Naranja 3. Blanco/Verde
4. Azul 4. Azul
5. Blanco/Azul 5. Blanco/azul
6. Naranja 6. Verde
7. Blanco/Marrón 7. Blanco/Marrón
8. Marrón 8. Marrón
 Cable cruzado

Un cable cruzado es un cable que interconecta todas las señales de

salida en un conector con las señales de entrada en el otro conector,
y viceversa; permitiendo a dos dispositivos electrónicos conectarse
entre sí con una comunicación full dúplex. El término se refiere
comúnmente al cable cruzado de Ethernet, transmisión confiable vía
una conexión Ethernet.

Para crear un cable cruzado que funcione en 10/100baseT, un

extremo del cable debe tener la distribución 568A y el otro 568B.
Para crear un cable cruzado que funcione en 10/100/1000baseT, un
extremo del cable debe tener la distribución Gigabit Ethernet
(variante A), igual que la 568B, y el otro Gigabit Ethernet (variante
B1). Esto se realiza para que el TX (transmisión) de un equipo esté
conectado con el RX (recepción) del otro y a la inversa; así el que
"habla" o trasmite (transmisión) es "escuchado" o recibido
(recepción).
CONECTORES RJ45

El conector utilizado en el cableado de voz y datos se llama RJ45

(registered jack 45). Es una interfaz física usada para
conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6
y 6A). Posee ocho pines o conexiones eléctricas, que
normalmente se usan como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que
define la disposición de los pines. Su principal aplicación es el uso
en cables de red Ethernet, donde suelen usarse 8 pines (4 pares).
DIFERENCIAS ENTRE CATEGORÍAS
Pueden parecer todos similares, pero hay más que unos pequeños
cables dentro de una cubierta de plástico. El número de giros
incluso puede hacer una diferencia en el alcance y la velocidad
basándose en la frecuencia.

Cat5 Cat5e Cat6 Cat6e

Cat3
Tasa Máxima de
datos (1 par 10 Mbps 100 Mbps 1000 Mbps 10 Gbps 10 Gbps
trenzado)

Frecuencia máxima 16 Mhz 100 Mhz 350 Mhz 250 Mhz 750 Mhz

Distancia típica 100 m 100 m 100 m 100 m 100 m

TELEINFORMÁTICA
MEDIOS DE TRANSMISIÓN
Cables Coaxiales: Formado
por un hilo conector central y
otro cilíndrico exterior. Este
sistema reduce enormemente
las interferencias, permite
transmitir a altas frecuencias
y su capacidad o ancho de
banda es bastante grande,
con lo cual puede soportar un
elevado número de canales de
información.
Microondas: La información
se transmite por el aire
mediante ondas
electromagnéticas. El ancho
TELEINFORMÁTICA
MEDIOS DE TRANSMISIÓN
Vía Satélite: Es la
transmisión con
repetidores, en un enlace
microondas, de un satélite
artificial lo cual alcanza
grandes distancias , el
inconveniente se presenta
cuando la transmisión falla
debido a los cambios
climáticos
Fibra Óptica: Se utiliza
como medio físico la fibra
de vidrio y como señal la
luz, emitida como
TELEINFORMÁTICA
PROTOCOLOS DE COMUNICACIONES
⦿ Protocolo de comunicaciones : es
un conjunto de normas,
convenciones y procedimientos
que regulan la comunicaciones
de datos y la compartición de
procesos entre diferentes equipos,
bien totalmente o bien en
algunos de sus aspectos
Para ello existen organismos
internacionales encargados de
dictar las normas necesarias
como son:
o ISO (International Standard
Organization)
o CCITT (Consultive Commite for
TELEINFORMÁTICA
PROTOCOLOS DE COMUNICACIONES
EQUIPO
INFORMATICO EJEMPLO

Control y supervisión de los

procesos de aplicación de usuario
NIVEL DE
que necesitan intercomunicarse.
APLICACIÓN
(correo electrónico, transferencia
de archivos etc...) ¿Qué se desea hacer?

Se ocupa de la organización de las

entradas y salidas, definiendo los
formatos necesarios de los
NIVEL DE
terminales, los archivos y los
PRESENTACION
trabajos, con el fin de poder ser
utilizados por la sesión y por la ¿Cómo me entenderá el otro
aplicación del usuario. proceso?

Control de las operaciones que se ¿Con quién y cómo se establece la

NIVEL DE SESION
realizan sobre los datos. comunicación?
TELEINFORMÁTICA
PROTOCOLOS DE COMUNICACIONES
Agrupa los paquetes de datos en mensajes y su
descomposición posterior , de la transferencia de
los mismos, relacionándose de esta manera con el NIVEL DE TRASNPORTE ¿Dónde está el otro proceso?
nivel inferior. También detiene y recupera la red
de errores.

Define el intercambio de información dentro de

una red, agrupa tramas en paquetes y el
NIVEL DE RED
direccionamiento a través de nodos de la red y la
detección y corrección de errores. ¿Por qué ruta se llega allí?

Mantenimiento y desconexión de circuitos que

permite el envío de los bloques de información.
Articula y controla la transferencia de datos para le NIVEL DE ENLACE ¿Cómo ir a través de esa ruta?
detección y corrección de los posibles errores que
se pudieron producir.

Se definen los requerimientos de los equipos

(unidades centrales y periféricos)y los módem NIVEL FISICO ¿Cómo se puede conectar el medio
(equipos terminales del circuito de datos) físico?

MEDIO FISICO
TELEINFORMÁTICA
REDES DE TRANSMISIÓN DE DATOS

⦿ Conjunto formado por los equipos y los

medios físicos y lógicos que permiten la
comunicación de informaciones y la
compartición de procesos entre diferentes
usuarios a cualquier distancia que se
⦿ Se clasifican en tres grandes grupos.
encuentren.

Redes dedicas
Redes de área extensa
Redes de área local.
TELEINFORMÁTICA
REDES DE TRANSMISIÓN DE DATOS
⦿ Redes dedicadas:
Son instaladas o alquiladas por
uno o varios usuarios para uso
exclusivo, estando cerradas, por
tanto, a las comunicaciones de
otros usuarios ajenos:
Las principales son:
Red punto a punto: consiste en
una conexión fija, reservada en
exclusividad. Ej: Un terminal
bancario está conectado a su
computadora central.
Red multipunto: Se conectan
varios terminales a una
computadora central por medio
de una sola línea de teleproceso.
Ej: Aquellas oficinas bancarias
que disponen de varios
terminales conectados a una
computadora remota.
Red multipunto serie: los
TELEINFORMÁTICA
REDES DE TRANSMISIÓN DE DATOS
⦿ Redes de área extensa
Redes WAN (Wide Area Network),
perteneces a grandes compañías u
organismos oficiales abiertas a la
comunicación de cualquier usuario.
Red télex : una de las más antiguas redes
públicas, permite intercambio de
información textual por medio de
terminales denominadas teleimpresoras o
teletipos.
Red telefónica conmutada: amplia
cobertura, nacional e internacional, es
utilizada en las comunicaciones orales por
teléfono.
Red Iberpac: utilizada por el sector
TELEINFORMÁTICA
REDES DE TRANSMISIÓN DE DATOS
⦿ Redes locales
Conocidas también como redes LAN
(Local Area Network) son las
instaladas en un dominio geográfico
limitado, como puede ser el interior
de una empresa u organismo con el
objetivo de satisfacer las necesidades
informáticas, integrando todos los
equipos existentes para aprovechar al
máximo sus capacidades de proceso y
almacenamiento.
⦿ Existe la posibilidad de establecer un
punto de enlace con otras redes
locales o extensas ampliando de esta
manera las posibilidades de
comunicación de todos los usuarios de
la red mediante diferentes conexiones
TELEINFORMÁTICA
REDES DE TRANSMISIÓN DE DATOS
⦿ Denominados topología de una
red a la estructura utilizada en
la distribución de los equipos
conectados a la misma. Las
principales topologías para
redes locales son:
Red en bus
La comunicación queda
establecida de todos a todos
por medio de una línea bus que
los recorre.
Red en anillo
Consiste en un bus cerrado en
sus extremos al cual están
conectados todos lo equipos.
Red en estrella
Todos lo equipos están
TELEINFORMÁTICA
MÉTODOS DE ACCESO EN REDES
LOCALES
⦿ Las redes locales utilizan un
canal de comunicación
común que conecta sus
distintos nodos. Sólo uno de
ellos puede transmitir en
cada momento, por lo que
es necesario establecer
algún método que permita
el mejor aprovechamiento
del canal, distribuyendo su
utilización de una manera
racional.
⦿ El factor más característico
de una red local es un
protocolo de control de
acceso al medio. De é l
dependen los parámetros
⦿ Método CSMA/CD
(Carrier Sense Multiple Access/
Collision Detect), es el mas habitual
en redes con topología en bus. Así
funciona:
Cada nodo de la red que desea
acceder a la misma, primero
escucha para detectar si hay otra
transmisión de proceso. Si es así,
espera un periodo de tiempo
aleatorio antes de volver a
intentarlo. Pero puede suceder que
dos o más nodos inicien una
transmisión a la vez, con lo que se
produce una colisión y la señal se
deteriora haciéndose irreconocible.
⦿ Método de paso de testigo (Token
Pass), se utiliza en redes con
TELEINFORMÁTICA
SERVICIOS DE VALOR AÑADIDO

⦿ Son servicio ofrecidos por distintas empresas u

organismos a través de las redes de transmisión de
datos, característicos por las siguientes propiedades:
Están abierto a cualquier usuario
Permiten conexión de equipos de diferentes
características mediante los correspondientes
interfaces.
Proporciona un buen aprovechamiento de los
recursos y una alta rentabilidad al ser utilizados
por un gran número de usuarios.
Son servicios relativamente económicos, estando
determinado su coste, principalmente, por el uso
que se hace de ellos.
TELEINFORMÁTICA
SERVICIOS DE VALOR AÑADIDO
⦿ Servicio Teletex
Servicio Internacional.
Su función es la transferencia de
archivos de texto, formateados en
páginas Los terminales empleados
permiten el almacenamiento, la edición y
la impresión de los textos.
⦿ Servicio Telefax
También posee cobertura internacional.
Permite el envió de documentos, textos,
gráficos o imágenes mediante el sistema
denominado facsímil.
⦿ Servicio Videotex y red Ibertex
⦿ Se accede por medio de terminales de
bajo coste, a bases de datos
TELEINFORMÁTICA
RED DIGITAL DE SERVICIOS INTEGRADOS
⦿ Es una red revolucionada de
la telefonía integrada digital
que, proporcionando una
conectividad digital
extremo a extremo, da
soporte a una amplia gama
de servicios a los cuales los
usuarios tienen acceso a
través de un conjunto
limitado de interfaces
normalizadas de propósito
general.
El objetivo principal es
poner a disposición del
usuario la capacidad de
acceder fácilmente, integrar
y compartir información de
