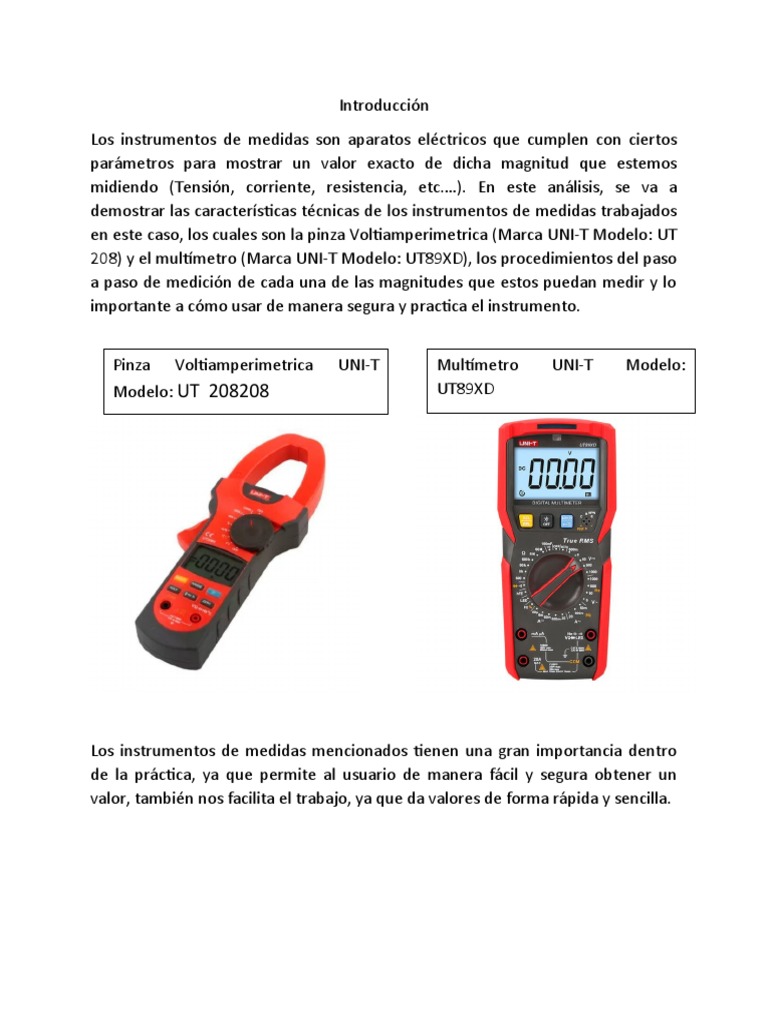

Introducción

Los instrumentos de medidas son aparatos eléctricos que cumplen con ciertos
parámetros para mostrar un valor exacto de dicha magnitud que estemos
midiendo (Tensión, corriente, resistencia, etc.…). En este análisis, se va a
demostrar las características técnicas de los instrumentos de medidas trabajados
en este caso, los cuales son la pinza Voltiamperimetrica (Marca UNI-T Modelo: UT
208) y el multímetro (Marca UNI-T Modelo: UT89XD), los procedimientos del paso
a paso de medición de cada una de las magnitudes que estos puedan medir y lo
importante a cómo usar de manera segura y practica el instrumento.

Pinza Voltiamperimetrica UNI-T Multímetro UNI-T Modelo:

Modelo: UT 208208 UT89XD

Los instrumentos de medidas mencionados tienen una gran importancia dentro

de la práctica, ya que permite al usuario de manera fácil y segura obtener un
valor, también nos facilita el trabajo, ya que da valores de forma rápida y sencilla.
 Pinzas Voltiamperimetrica (UNI-T: UT 208)
La pinza Voltiamperimetrica es una herramienta fundamental para electricistas o
personal de mantenimiento eléctrico, es una herramienta que tiene una precisión
y confiabilidad en las mediciones. Este instrumento mide tensión en CA y CC,
Resistencia y Continuidad, Frecuencia, Corriente en CA y CC en las pinzas o
tenazas, y también puede medir la temperatura.
Características técnicas:
 Permite medir True RMS en voltaje AC, voltaje y corriente AC/DC,
resistencia, frecuencia, duty cycle y temperatura.
 Mide Voltaje AC en los rangos 6.6V, 66V, 600V, con precisión de ± (1.2% +
3).
 Voltaje DC en los rangos 6.6V, 66V, 600V, con precisión de ± (0.8% + 1).
 Corriente AC en los rangos 66A, 1000A, con precisión de ± (2% + 8).
 Corriente DC en los rangos 66A, 1000A, con precisión de ± (1.5% + 8).
 Resistencia en los rangos 600Ω, 6.6KΩ, 66KΩ, 660KΩ, 6.6MΩ, 66MΩ, con
precisión de ± (1% + 2).
 Frecuencia en los rangos 660Hz, 6.6KHz, 66KHz, 660KHz, 6.6MHz, 66MHz,
con precisión de ± (1% + 3).
 Temperatura entre -40°C hasta 1000°C, con precisión de ± (1% + 3).
 Continuidad y comprobación de diodos.
 Permite ajustar el Duty Cycle entre 0.1% y 99.9%
 Retención de datos (Data Hold).
 Valores máximo y mínimo MAX/MIN.
 Pantalla LCD con luz de fondo, tamaño de 47mm x 30mm y resolución de
6600 cuentas.
 Indicación de batería baja y tiene apagado automático.
 Incluye batería, cables de prueba, sonda de temperatura de punto de
contacto y caja de herramientas.
 Dimensiones son 28.6 cm x 10.5 cm x 4.5 cm y pesa 533g.
Medición de Tensión en CA
Los rangos de Tensión CA son: 6.6V, 66V y 600V
1. Se conectan las puntas de pruebas en sus correctos terminales, el cable
rojo se conecta en la terminal VΩHz (voltaje, resistencia, frecuencia) y el
cable negro se conecta en el terminal COM.
2. Coloque el interruptor giratorio en V. El modo de medición de CC y el rango
automático es un por defecto. Presione SELECCIONAR para cambiar al
modo de medición de CA.
3. Conecte los cables de prueba con el objeto de que se está midiendo. El
valor medido se muestra en la pantalla.
Nota: Cuando se haya completado la medición de voltaje CC/CA, desconecte la
conexión entre los cables de prueba y el circuito bajo prueba y quite los cables
de prueba de los terminales de entrada.
Medición de Tensión CC
Los rangos de Tensión CC: 6.6V, 66V, 600V
1. Se conectan las puntas de pruebas en sus correctos terminales, el cable
rojo se conecta en la terminal VΩHz (voltaje, resistencia, frecuencia) y el
cable negro se conecta en el terminal COM.
2. Coloque el interruptor giratorio en V. El modo de medición de CC y el rango
automático es un por defecto. Para verificar, presione SELECCIONAR y mire
el modo de medición CC
3. Conecte los cables de prueba con el objeto de que se está midiendo. El
valor medido se muestra en la pantalla.
Nota: Cuando se haya completado la medición de voltaje CC/CA, desconecte la
conexión entre los cables de prueba y el circuito bajo prueba y quite los cables
de prueba de los terminales de entrada.
Medición de resistencia
Los rangos de resistencia son: 660 Ω, 6,6k Ω, 66k Ω, 660k Ω, 6,6M Ω y 66M Ω. Para
medir la resistencia, conecte el medidor como sigue:
1. Inserte el cable de prueba rojo en el terminal VΩHz y el cable de prueba
negro en el terminal COM.
2. Coloque el interruptor giratorio en .la medición de resistencia es
predeterminada o presione SELECCIONAR para cambiar al modo de
medición a Ω.
3. Conecte los cables de prueba con el objeto que se medirá. El valor medido
se muestra en la pantalla
Notas: Para obtener una lectura más precisa, puede quitar los objetos que se
están probando del circuito durante la medición.
Cuando se haya completado la medición de la resistencia, desconecte la conexión
entre los cables de prueba y el circuito bajo prueba y retire los cables de prueba
de los terminales de entrada.
Prueba de diodos
Advertencia: Para evitar daños al Medidor o a los dispositivos bajo prueba,
desconecte la alimentación del circuito y descargue todos los capacitores de alto
voltaje antes prueba de diodos.
Para probar el diodo fuera de un circuito, conecte el medidor como sigue:
1. Inserte el cable de prueba rojo en la terminal V Ω Hz y el cable de prueba
negro en la terminal COM.
2. Coloque el interruptor giratorio en . Presione SELECCIONAR para
cambiar a la medición modo .
3. Para lecturas de caída de tensión directa en cualquier componente
semiconductor, coloque el cable de prueba rojo en el ánodo del
componente y coloque el cable de prueba negro en el cátodo del
componente.
Nota: Para obtener una lectura más precisa, puede quitar los objetos que se están
probando del circuito durante la medición.
Cuando se haya completado la prueba de diodos, desconecte la conexión entre
los cables de prueba y el circuito bajo prueba y retire los cables de prueba de las
terminales de entrada.
Medición de continuidad
Advertencia: Para evitar daños al Medidor o a los dispositivos bajo prueba,
desconecte la alimentación del circuito y descargue todos los capacitores de alto
voltaje antes medir la continuidad.
Para probar la continuidad, conecte el medidor de la siguiente manera:
1. Inserte el cable de prueba rojo en la terminal V Ω Hz y el cable de prueba
negro en la terminal COM.
2. Coloque el interruptor giratorio en y presione el botón SELECCIONAR
para seleccionar el modo de medición .
3. El zumbador suena si la resistencia de un circuito bajo prueba es menos de
30 Ω. El zumbador puede o no sonar si la resistencia de un circuito bajo
prueba está entre 30 Ω y 100 Ω. El zumbador no suena si la resistencia de
un circuito bajo prueba es superior a 100 Ω.
Nota: Cuando se haya completado la prueba de continuidad, desconecte la
conexión entre los cables de prueba y el circuito bajo prueba y retire los cables de
prueba de las terminales de entrada.
Medición de frecuencia
Advertencia: Para evitar daños a usted o al multímetro debido a una descarga
eléctrica, no intente medir voltajes superiores a 600 V CA/CC, aunque se pueden
obtener lecturas.
Los rangos de frecuencia son: 660 Hz, 6,6 kHz, 66 kHz, 660 kHz, 6,6 MHz y 66 MHz.
Para medir la frecuencia, conecte el medidor de la siguiente manera:
1. Inserte el cable de prueba rojo en el terminal V Ω Hz y el cable de prueba
negro en el terminal COM.
2. Establezca el interruptor giratorio en %Hz. El modo de medición de
frecuencia es predeterminado o presione SELECCIONAR para cambiar al
modo de medición de Hz
3. Conecte los cables de prueba con el objeto que se está midiendo. El valor
medido se muestra en la pantalla.
Nota: Cuando se haya completado la medición de frecuencia, desconecte la
conexión entre los cables de prueba y el circuito bajo prueba, y retire los cables
de prueba de las terminales de entrada del multímetro.
 Multímetro UNI-T Modelo: UT89XD
Un multímetro digital portátil con medición de onda sinusoidal RMS real. Puede
medir Máximo Voltaje de 1000 V CC/CA, máxima Corriente es de 20 A CC/CA,
resistencia, capacitancia, frecuencia, diodo, hFE, continuidad y NCV, que distingue
rápidamente entre cables neutros y vivos con precisión. puede medir la
temperatura, puede realizar pruebas de LED. Equipada con funciones de alarma
audible y visible, linterna y retroiluminación automática, esta serie se puede usar
en ambientes oscuros.
Especificaciones Generales
1) Voltaje máximo entre el terminal de entrada y la tierra
2) Un terminal de 20A:
Fusible de acción rápida de 20A 250V (5x20 mm)
3) Terminal AmA / uA:
Fusible de acción rápida de 630mA 250V (5x20 mm)
4) Cuenta de la exhibición: 6000
Capacitancia máxima: 99.9 mF
5) Otros:
Alcance: Automático / manual
Polaridad: Auto
Refresca 2-3 veces / s; "OL" aparece cuando se sobrepasa el rango.
Pantalla: pantalla TN
Temperatura de funcionamiento: 0'C~40°C (32 F~104'F)
Temperatura de almacenamiento: -20°C-60°C (-4 F-140°F)
Humedad relativa: 0 ° C ~ por debajo de 30 ° C < 75%, 30°C ~ 40°C <50%
6) Altitud de funcionamiento: los 0-2000m
7) Batería: AAA 1.5 V × 4
8) Indicación de batería baja: símbolo "" de las pantallas LCD
9) Dimensión: cerca de 175mm × 81mm × 48.5 mm
10) Peso: alrededor de 345 g (incluidas las baterías)
11) EMC:
Campo de RF (1 V / m): precisión total = precisión especificada + 5% del alcance
Campo de RF (>3 V / m): sin cálculo especificado
Medición de voltaje de (CC)
1) Cambie el dial a la posición Vm (rango: 600 mV 6V / 60V / 600V / 1000V)
2) Conecte el cable de prueba rojo al terminal de VΩHz. y
Terminal negro a COM.
3) Conecte las sondas a los puntos de prueba correctos
en el circuito para medir el voltaje.

Medición de voltaje de (CA)

1) Cambie el dial a la posición de Voltaje alterno (rango: 6V / 60V / 600V / 1000V)
2) Conecte el cable de prueba rojo al terminal de VΩHz el terminal negro a COM.
3) Conecte las sondas a los puntos de prueba correctos en el circuito para medir
el voltaje.

 No ingrese voltaje por encima de 1000V RMS. Es posible medir un voltaje

más alto. Obstante, puede dañar el medidor.

 Tenga cuidado para evitar descargas eléctricas al medir alto voltaje.

Notas:
 Antes de usar el dispositivo, se sugiere medir una tensión conocida como
verificación.
 La impedancia de entrada del multímetro es aprox. 10MΩ. Se podría causar
un error al medir un circuito de alta impedancia. En la mayoría de los casos,
la impedancia del circuito a medir es < 10kΩ, el error producido se puede
ignorar (≤0,1%).
 La impedancia de entrada en la escala de mV DC es infinita (≥1000MΩ), y
no atenúa al medir señales débiles, la exactitud de la medición es alta. No
obstante, cuando las puntas de prueba están desconectadas, podría haber
un valor en el display, es normal y no afecta los resultados de la medición.
 Las lecturas de tensión AC son True RMS.
 En la posición de tensión AC, presione < 2s el botón SEL/REL para ingresar
al modo de medición de frecuencia. Rango de medición de Frecuencia:
45Hz~1kHz (para referencia). Amplitud mínima: 10% del rango.
Medición de Tensión AC
Advertencia: No intente medir tensiones superiores que >1000Vrms. Es posible
medir tensiones mayores pero se puede dañar el multímetro, Sea cuidadoso
cuando mida alta tensión para evitar descargas eléctricas.
1) Gire la llave selectora hasta la posición V~ (6V/60V/600V/1000V);
2) Conecte la punta de prueba roja al terminal y la negra al
terminal COM;
3) Conecte las puntas de prueba a los puntos del circuito en los que se desea
medir tensión.
Notas:
● Antes de usar el dispositivo, se sugiere medir una tensión conocida como
verificación.
● La impedancia de entrada del multímetro es aprox. 10MΩ. Se podría causar un
error al medir un circuito de alta impedancia. En la mayoría de los casos, la
impedancia del circuito a medir es < 10kΩ, el error producido se puede ignorar
(≤0,1%).
● La impedancia de entrada en la escala de mV DC es infinita (≥1000MΩ), y no
atenúa al medir señales débiles, la exactitud de la medición es alta. No obstante,
cuando las puntas de prueba están desconectadas, podría haber un valor en el
display, es normal y no afecta los resultados de la medición.
● Las lecturas de tensión AC son True RMS.
● En la posición de tensión AC, presione < 2s el botón SEL/REL para ingresar al
modo de medición de frecuencia. Rango de medición de Frecuencia: 45Hz~1kHz
(para referencia). Amplitud mínima: 10% del rango.
Medición de Resistencia
Notas:
● Si la resistencia media está abierta o su valor excede el rango máximo, el
símbolo “OL” se mostrará en pantalla.
● Antes de medir resistencia, apague la fuente del circuito, y descargue
completamente los capacitores.
● Cuando mida resistencias bajas, las puntas de prueba producirán un error de
0,1Ω~0,3Ω. Para obtener mediciones exactas, cortocircuite las puntas y use la
función “REL”.
● Si la resistencia es mayor que 0,5Ω cuando las puntas de prueba estén
cortocircuitadas, por favor verifique si están sueltas o dañadas.
● Cuando mida resistencia en el rango de 60MΩ, es normal que tome unos
segundos estabilizar las lecturas.
● Los fusibles internos de 630mA y 20A se pueden chequear mediante la función
de medición de 6MΩ. Por favor vea la figura 5b para más detalles: Inserte la punta
roja en el terminal de entrada de 630mA o 20A para medir resistencia. Si el fusible
respectivo está quemado, la pantalla mostrará el símbolo “OL”.
Pasos para medir la resistencia:
1) Gire la llave selectora hasta la posición Ω (rangos:
600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ). Asegúrese que el circuito a medir no esté
energizado;
2) Conecte la punta de prueba roja al terminal y la negra al terminal
COM 3) Conecte las puntas de prueba a los puntos de prueba del circuito para
medir resistencia.
Medición de Continuidad y Diodo
Advertencia:
● No conecte tensiones superiores a 60V DC o 30V AC para evitar daños
personales.
Notas:
● Antes de medir continuidad o diodo, apague la fuente de alimentación del
circuito y descargue todos los capacitores.
● Rango de tensión de la medición de diodo: 3V aproximadamente. 1) Gire la llave
selectora hasta la posición “ ”, y asegúrese que el circuito no está
energizado.
2) Conecte la punta de prueba roja al terminal y la negra al terminal
COM.
3) Conecte las puntas a los puntos de prueba del circuito.
4) Si la resistencia medida es > 30Ω: El circuito está defectuoso, el buzzer no
suena y se enciende el indicador rojo. Si la resistencia medida es ≤ 30Ω: el circuito
conduce, el buzzer suena de forma continua y se enciende el indicador verde. Si el
indicador “OL” aparece en pantalla, el circuito está abierto.
Pasos para medir diodo:

1) Gire la llave selectora hasta la posición

2) Presione por <2s el botón SEL/REL para activar la función diodo
3) Conecte la punta de prueba roja al terminal “ ” y la negra al
terminal COM
4) Conecte la punta roja al ánodo del diodo y la negra al cátodo.
5) Lectura < 0,12V: el indicador rojo estará encendido y el buzzer sonará de
forma continua, indicando que el diodo podría estar roto.
0,12V ≤ Lectura ≤ 2V: el indicador verde se encenderá y el buzzer hará un
beep, indicando que el diodo está bien.
 6) Si el diodo está abierto o en inversa, el símbolo “OL” aparecerá en pantalla.
Para una juntura PN de Silicio: 500~800mV aproximadamente.

Medición de Capacidad
Advertencia:
● Por favor descargue completamente los capacitores antes de medir
(Especialmente para capacitores de alta tensión) para evitar daños personales o al
multímetro.
Notas:
● Si el capacitor a medir está en corto o su capacidad excede el rango máximo, el
símbolo “OL” aparecerá en la pantalla.
● Cuando mida capacitores grandes, tomará unos segundos que la indicación se
estabilice.
● Cuando no haya nada conectado, el medidor indicará un valor fijo (Capacidad
intrínseca).
● Para mediciones de capacidades chicas, este valor fijo deberá restarse del valor
medido para asegurarse exactitud en la medición. O se puede elegir la función de
mediciones relativas (REL) para restar automáticamente la capacidad intrínseca.
Pasos para medir capacidad:

1) Gire la llave selectora hasta la posición el indicador verde

deberá estar encendido.
2) Conecte la punta de prueba roja al terminal “ ” y la negra al
terminal COM.
3) Conecte las puntas a los terminales del capacitor.
4) Cuando mida un capacitor grande, si el indicador amarillo está encendido, el
capacitor está siendo cargado y el indicador verde se encenderá cuando el
capacitor esté completamente cargado, entonces espere hasta que la medición se
estabilice.
Medición de Corriente AC/DC
Advertencias:
● Para prevenir posibles descargas eléctricas, fuego o daños personales, apague la
fuente de alimentación antes de medir corriente, y luego conecte el medidor en
serie al circuito.
● Por favor elija el terminal de entrada y la función correctos para la medición. Si
el rango de la corriente a medir se desconoce, elija el máximo y baje de acuerdo
con la corriente medida.
● Hay fusibles para los terminales de 20A y µAmA. No conecte las puntas de
prueba a ningún circuito en paralelo para evitar daños personales o al medidor.
Notas:
● Las lecturas AC son true RMS.
● Si la corriente medida está entre 6~10A, el tiempo de medición no debe superar
60 segundos, y la próxima medición debe hacerse luego de 1 minuto. Si la
corriente medida es ≥ 10A, el tiempo de medición no debe ser superior a 10s y la
próxima medición debe hacerse luego de 15 minutos.
● Cuando se mide corriente AC, presione por menos que 2s el botón SEL/REL para
mostrar la frecuencia.

Pasos para medir corriente AC:

1) Gire la llave selectora hasta la posición (Rango 60mA/600mA/20A).

2) De acuerdo con la corriente a medir, conecte la punta de pruebas roja al
terminal µAmA o 20A, y negra al terminal COM.
3) Conecte las puntas de prueba en serie con el circuito.

Pasos para medir corriente DC:

1) Gire la llave selectora hasta la posición (Rango

60µA/60mA/600mA/20A).
2) De acuerdo con la corriente a medir, conecte la punta de pruebas roja al
terminal µAmA o 20A, y negra al terminal COM.
3) Conecte las puntas de prueba en serie con el circuito.

Medición de Frecuencia
Advertencia: No mida tensiones mayores que 60V DC o 30V AC para evitar daños
personales.
1) Gire la llave selectora hasta la posición “Hz, %”.
2) Conecte la punta de prueba roja al terminal “ ” y la negra al
terminal COM.
3) El valor de frecuencia es mostrado en el display.
4) Presione por menos que 2s el botón SEL/REL para medir duty cycle.
5) El porcentaje de duty cycle se muestra en pantalla.
6) Cuando mida tensión o corriente CA, presione por menos que 2s el botón
SEL/REL cambiar a medición de frecuencia.
Medición de Temperatura
Notas:
● Solo pueden usarse termocuplas tipo K (NiCr~NiSi). La temperatura medida no
puede ser mayor que 230°C/ 446°F.
● El símbolo “OL” aparece al encender el medidor.
● °F = 1,8 x °C + 32
Pasos:
1) Gire la llave selectora hasta la posición “°C/°F”.
2) Conecte el terminal positivo de la termocupla tipo K al
terminal y el negativo a al terminal COM.
3) Presione por menos que 2s el botón SEL/REL para cambiar entre °C y °F.
Medición de Transistores
Advertencia: No conecte ninguna tensión en ningún terminal durante la medición
de transistores para evitar daños personales.
Pasos:
1) Gire la llave selectora hasta la posición “hFE” y asegúrese que las puntas de
prueba no están conectadas a ningún circuito.
2) Inserte los tres pines del transistor con la polaridad correspondiente en el
conector.
3) La lectura es el factor de amplificación del transistor. Si el factor de
amplificación > 50: el indicador verde se enciende, indicando que la amplificación
es buena. Si el factor de amplificación ≤ 50: el indicador amarillo se enciende,
indicando que la amplificación no es buena.
Medición de NCV
Notas:
● El nivel detectado varía con la distancia entre el sensor y el cable-
● El nivel detectado es solo para referencia, no se hace ninguna medición
específica. La tensión inducida aplicable debe ser de una frecuencia de 50/60Hz.
● Durante la medición NCV, es necesario que el usuario tenga el multímetro en
la mano.
Pasos:
1) Gire la llave selectora hasta la posición “NCV”.
2) En el nivel de sensibilidad 2 de NCV (El display muestra por default “EFHI”), el
rango de tensión es > 48~220V. Ubique el extremo superior izquierdo del
multímetro cerca del cable CA. Si la tensión del cable CA está en el rango del nivel
de sensibilidad 2, el indicador amarillo comenzará a parpadear y el buzzer sonará
de forma intermitente. De acuerdo con la intensidad de la tensión inducida, el
indicador amarillo parpadea a diferentes frecuencias (Parpadea más rápido si la
tensión es mayor), y el buzzer suena con diferentes intervalos de tiempo (El
intervalo es menor cuando la tensión es mayor). El display muestra la intensidad
de la tensión inducida, desde la más débil a la más fuerte mediante “-”, “--”, “---”
y “----”. Si el cable de alimentación medido tiene una tensión > 220V, Se
encenderá el indicador rojo.
3) Si el cable de alimentación medido tiene una tensión < 48V, es necesario pr
esionar por < 2s el botón SEL / REL para cambiar el nivel de sensibilidad a 1 (El
display mostrará “EFLo”). Si la tensión en el cable medido está en el nivel de
sensibilidad 1, el indicador verde comenzará a parpadear y el buzzer comenzará a
sonar de forma intermitente. De acuerdo con la intensidad de la tensión inducida,
el indicador verde parpadea a diferentes frecuencias (Parpadea más rápido si la
tensión es mayor), y el buzzer suena con diferentes intervalos de tiempo (El
intervalo es menor cuando la tensión es mayor). El display muestra la intensidad
de la tensión inducida, desde la más débil a la más fuerte mediante “-”, “--”, “---”
y “----”.
4) Presione por menos que 2s el botón SEL/REL nuevamente para volver a nivel de
sensibilidad 2 (El display mostrará “EFHi”).
Medición por contacto de Vivo/ Neutro
Advertencias:
● No conecte tensiones mayores que 1000Vrms. Es posible medir tensiones
mayores, sin embargo pueden dañar al medidor.
● Sea cuidadoso para evitar descargas eléctricas cuando mida altas tensiones.
Notas:
● Cuando el vivo tenga > 60V, el indicador rojo parpadeará y el buzzer sonará. De
acuerdo con la tensión del vivo, el indicador luminoso cambiará la frecuencia del
parpadeo y el buzzer sus intervalos de intermitencia.
● La tensión detectada es solo a modo de referencia, no hace una medición
específica. La frecuencia de la tensión inducida debe ser 50/60Hz.
● Durante la medición de vivo, es necesario que el usuario sostenga el centro del
cuerpo del multímetro con sus manos. Cuando la medición de vivo se aplica a un
campo eléctrico intenso de alta tensión, la exactitud de la medición puede ser
inestable. En este caso debe combinarse la indicación sonora con la indicación en
el display.
Pasos:
1) Gire la llave selectora hasta la posición “Live”.
2) Conecte la punta de prueba roja al terminal “ ”. No conecte ninguna
punta de pruebas o cable a ninguno de los otros tres terminales.
3) Inserte la punta de pruebas roja al toma corrientes.
4) El cable vivo o neutro en él toma corriente puede identificarse mediante una
alarma audiovisual. Si se toca el vivo, el indicador rojo parpadeará y el buzzer
sonará de forma intermitente. Si se toca el neutro, el indicador rojo y el y el
buzzer estarán apagados.
Medición de LED
Pasos:
1) Gire la llave selectora hasta la posición “LED”.
2) Conecte la punta de prueba roja al terminal “ ” y la negra al
terminal COM.
3) Conecte la punta de prueba roja ánodo del LED y la negra al cátodo.
4) Lectura < 11,1V: el indicador verde se encenderá, indicando que el LED tiene
una caída de tensión directa, y el LED deberá encender. Lectura > 11,1V: el
indicador estará apagado, indicando que la caída de tensión del LED está fuera de
rango de medición.
5) Presione la tecla HOLD para mantener el valor, el indicador verde estará
encendido.
EQUIPO DE PROTECCIÓN PERSONAL BÁSICO PARA ELECTRICISTAS
Para evitar ponerse en riesgo en trabajos eléctricos, es indispensable conocer los
equipos de protección personal. Esto dependerá de la correcta elección de los EPP
para trabajos eléctricos. Entre los más usados se encuentran:

Casco dieléctrico

Son aquellos cascos capaces de evitar el paso de electricidad a la cabeza. Esto es

gracias al material dieléctrico en el que están fabricados. Es importante utilizarlos
cuando se trabaje cerca de cables eléctricos elevados.

Dependiendo de la resistencia de electricidad que deba soportar, existen dos

tipos:

 Clase E, capaces de soportar alto voltaje (20,000 a 30,000 V).

 Clase G, capaces de soportar bajo voltaje (2,200 V).
Guantes aislantes

Como su nombre lo indica, se utilizan para trabajos eléctricos que permiten

mantener aislado al trabajador de las tensiones de corriente alta o baja. Además
de una posible descarga eléctrica.

Calzado dieléctrico

No solo protegen de la humedad o del contacto contra objetos filosos, sino

también del riesgo eléctrico presente en el entorno laboral. Al ser dieléctricas ni la
bota ni la suela incluirá elementos metálicos.

Protección facial

Uno de los equipos de protección individual más útiles para la protección y

seguridad contra los arcos eléctricos.

Lentes de seguridad

Dentro de los trabajos eléctricos existe la posibilidad que el trabajador esté

expuesto a los rayos UV, minimizando así su visibilidad para la ejecución de dicha
actividad. Por eso, es tan importante incluirlos en este tipo de trabajo.

Ropa de seguridad

El tipo de ropa que debe usar un electricista tiene que estar fabricada en algodón,
si va a trabajar con baja tensión. Pero, en situaciones de alta tensión es
indispensable el uso de ropa sintética o de poliéster.

Pértigas Dieléctricas
Son unas varas de muy alta capacidad dieléctrica y elevada resistencia mecánica que son
construidas a base de fibra de vidrio incluyendo alma de poliuretano. Permiten realizar gran
cantidad de trabajos con y sin ninguna tensión como por ejemplo la apertura y cierre de los
interruptores de desconexión. Además, sustituir fusibles en los transformadores. Hay tres tipos:
dieléctricas, telescópicas, acoplables y de gancho retráctil.

Banquetas y alfombras aislantes

Aportan aislamiento al trabajador con relación a la superficie. Evitan que la corriente fluya a
través del cuerpo, haciendo de él un punto de conexión a tierra a través del contacto de los
pies. Las esteras con dieléctrico se dividen en: clase 2, 3 y 4, en función de la potencia eléctrica
de trabajo.

Funciones

Los epp para electricidad personales de riesgo eléctrico son necesarios y

obligatorios. Su función es proteger a los trabajadores cuando realizan
determinadas actividades que ponen en peligro su vida. Incluyen una serie de
elementos esenciales que ayudan a evitar los accidentes provocados por la
exposición a la corriente eléctrica.
Finalmente, la utilización de los equipos de seguridad eléctrica, va a depender de
las particularidades de las tareas que se vayan a realizar y la magnitud del riesgo
que implique. Por lo tanto, deben responder efectivamente a las normas de
seguridad establecidas.
