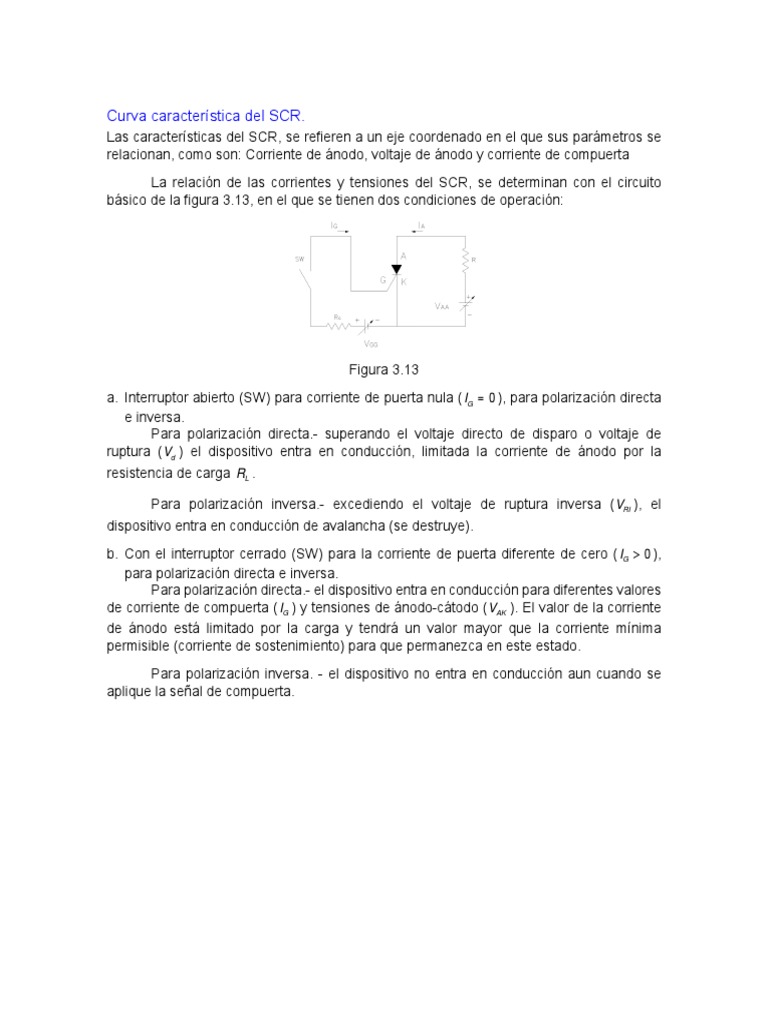

Curva característica del SCR.

Las características del SCR, se refieren a un eje coordenado en el que sus parámetros se
relacionan, como son: Corriente de ánodo, voltaje de ánodo y corriente de compuerta
La relación de las corrientes y tensiones del SCR, se determinan con el circuito
básico de la figura 3.13, en el que se tienen dos condiciones de operación:

Figura 3.13
a. Interruptor abierto (SW) para corriente de puerta nula ( IG  0 ), para polarización directa
e inversa.
Para polarización directa.- superando el voltaje directo de disparo o voltaje de
ruptura ( Vd ) el dispositivo entra en conducción, limitada la corriente de ánodo por la
resistencia de carga RL .

Para polarización inversa.- excediendo el voltaje de ruptura inversa ( VRI ), el

dispositivo entra en conducción de avalancha (se destruye).
b. Con el interruptor cerrado (SW) para la corriente de puerta diferente de cero ( IG  0 ),
para polarización directa e inversa.
Para polarización directa.- el dispositivo entra en conducción para diferentes valores
de corriente de compuerta ( IG ) y tensiones de ánodo-cátodo ( VAK ). El valor de la corriente
de ánodo está limitado por la carga y tendrá un valor mayor que la corriente mínima
permisible (corriente de sostenimiento) para que permanezca en este estado.
Para polarización inversa. - el dispositivo no entra en conducción aun cuando se
aplique la señal de compuerta.
 VRI Voltaje inverso de ruptura

VRSM Voltaje inverso transitorio o

accidental.
VRWM Voltaje inverso recurrente.

Vd (VSO ) Voltaje de directo de disparo.

VH Voltaje de sostenimiento.

IFAV Corriente media.

IGN Corriente de compuerta.

IH Corriente de sostenimiento.

Figura 3.14

Breve descripción de las corrientes y tensiones de interés de la curva característica:

1.- Voltaje directo de disparo ( Vd ), es la tensión en la que el SCR entra en conducción en

la región de polarización directa, con una tensión máxima sin señal en la compuerta.
2.- Corriente de sostenimiento o de mantenimiento ( IH ), es la corriente mínima que se
requiere para que el dispositivo permanezca en conducción.
3.- Voltaje inverso de ruptura ( VRI ), es la tensión máxima de polarización inversa que hace
entrar en conducción al dispositivo por corriente de avalancha (en la que en la gráfica del
dispositivo se ha rebasado la inflexión del codo Zener, provocando la destrucción del
mismo); para tensiones inferiores a esta tensión, el dispositivo se encuentra bloqueado y
es posible que acepte una tensión transitoria accidental ( VRSM ) y una tensión recurrente (
VRWM ).

En la zona de polarización directa para tensiones menores a la de bloqueo ( Vd ), no

hay conducción del dispositivo, para lograr que éste entre en conducción se hace a través
de una señal de puerta, de tal forma que cuanto mayor sea esta corriente de disparo el
dispositivo entrará en conducción para tensiones menores de polarización directa.

3.1.1 Características de compuerta del SCR.



Las características de la compuerta se presentan en la figura 3.15 (a,b). Las

características de la figura 3.15b son una versión extendida de la figura 3.16a. En la figura
3.15a se indican los tres valores nominales de compuerta de mayor interés PGM , I GFM ,VGFM .
Cada uno se incluye sobre las características del mismo modo que se emplean para el
transistor. Excepto para las partes de la figura 3.15b cualquier combinación corriente y
voltaje de compuerta que cae dentro de esta región disparará cualquier SCR en las series
de componentes para las que se proporcionan estas características. La temperatura
determinará que secciones de la figura 3.16b deben evitarse. A -65 °C, la corriente mínima
que disparará la serie de las SCR es de 80 mA, en tanto que a +150 °C sólo se requieren
20 mA. El efecto de la temperatura sobre el voltaje de compuerta mínimo suele no indicarse
sobre las curvas de este tipo, puesto que los potenciales de compuerta de 3V o más, con
frecuencia se obtienen fácilmente. Como se muestra en la figura 3.15b, se indica un mínimo
de 3 V para todas las unidades en el intervalo de temperatura de interés.

Figura 3.15

El SCR es disparado por una señal positiva aplicada a la compuerta, en el que se tienen
tres modalidades de disparo:
1.- Por corriente continua.
2.- Por corriente directa pulsante.
3.- Por impulso o trenes de impulso.
 El fabricante de dispositivos electrónicos de éste tipo, suministra las curvas
características de disparos por pulsos, éstas indican el ancho del pulso máximo permisible
a distintos valores de potencia pico de entrada en la compuerta. El pulso especificado es
rectangular y el ancho de éste es a corriente nominal del dispositivo ( I ANOM ), una forma típica
de esta curva se muestra en la figura 3.16.

Figura 3.16

3.1.2 Característica de disparo del SCR.



Del comportamiento del SCR dado en la curva característica VAK Vs. I A , se observa
la relación existente entre los parámetros de corriente de disparo ( IG ) y tensión ánodo –
cátodo ( VAK ) (figura 3.14), designándole como Característica de disparo. La característica
de disparo está dada en corriente continua, cuyos límites en los ejes coordenados son: para
el eje de las ordenadas, la tensión de bloqueo directo ( Vd ) y para el eje de las abcisas, la
corriente máxima de compuerta ( IGmáx ), figura 3.17.

Figura 3.17
 Esta curva característica de disparo se hace en función del tiempo, relacionándola
con la tensión de ánodo-cátodo; para el caso de la onda senoidal en el semiciclo positivo
se tiene la curva generada llamada característica dinámica de disparo, figura 3.18.

Figura 3.18

El objetivo principal de esta curva es la de relacionar el nivel de la señal de mando

o disparo con la forma de onda de la tensión aplicada al ánodo-cátodo del SCR. La curva
característica dinámica de disparo, garantiza los niveles de tensión de disparo en función
del tiempo o del ángulo de conducción, manteniendo la potencia máxima que es posible de
manejar en un nivel de seguridad.
El disparo del SCR se podrá efectuar con varios métodos, dentro de los que se
pueden mencionar los siguientes:

1.- Disparo por corriente continua.

2.- Disparo por corriente directa pulsante.
3.- Disparo por impulsos o pulsos.

El método más eficiente para controlar el disparo del SCR (encendido), es mediante
la variación del ángulo de disparo ( d ); el ángulo de disparo se determina con respecto a la
tensión aplicada (en general cuando en su perfil de onda ha tomado valor de cero) y a este
método se le llama control de ángulo de fase. El proceso de abrir y cerrar el tiristor, se le
llama conmutar (en conducción y no conducción) teniéndose dos formas de hacerlo,
conmutación natural y conmutación forzada.

a).- Disparo por corriente continua.

El circuito de la figura 3.19, emplea un SCR como rectificador de media onda, en el
cual se controla la cantidad de energía entregada a la resistencia de carga ( RL ), el circuito
de disparo se designa simplemente como circuito de control de ángulo de fase.

Figura 3.19

Para el caso de disparo por corriente continua, figura 3.20, el circuito de disparo se
efectúa con una fuente de corriente constante y la señal a controlar será aplicada al ánodo-
cátodo.

Figura 3.20

En la figura 3.21, se muestra la relación entre la señal de disparo (de corriente

continua) y la señal a rectificar (semiciclo positivo de la onda alterna aplicada).
 Figura 3.21

La señal de corriente de disparo IG en la gráfica de la figura 3.21, corta a la curva

característica dinámica de disparo en el punto A, generándose un ángulo de disparo d y
un ángulo de conducción c ; por otro lado se tiene que los ángulos son función del tiempo
y t A  t A ' por lo que en el punto A’ no será posible cortar la curva característica dinámica de
disparo, teniéndose consecuentemente un control limitado. El ángulo de disparo será de 0°
a 90° y el ángulo de conducción será de 90° a 180° como mínimo, por otro lado, el semiciclo
negativo de 180° a 360° polarizará al SCR inversamente y estará bloqueado (no
conducción).

b).- Disparo por corriente directa pulsante (CD)

La señal de disparo se obtiene de una fuente directa pulsante a un nivel adecuado

(como la suministrada por un rectificador de media onda), para lo cual se emplea el circuito
de la figura 3.22.

Figura 3.22
 Referiremos la señal de corriente de compuerta aplicada al dispositivo con la tensión
aplicada a las terminales del ánodo respecto al cátodo, figura 3.23.

Figura 3.23

Se observa que la señal de disparo está en fase con la tensión a controlar (las dos
formas de onda inician en 0°) y la intersección de la curva de la señal de control con la curva
característica dinámica de disparo, queda limitada a un rango de 0° a 90°, para variaciones
del valor de la corriente de puerta ( IGT ) para cada tensión de polarización en particular (no
es posible cortar la curva característica de disparo después de los 90° por ser función del
tiempo, según se observa en la figura 3.23). El método de control por corriente directa
pulsante es un control de conducción limitada igual que el de corriente continua con
respecto a sus ángulos de disparo y de conducción, pero además tiene la desventaja de
que la corriente instantánea de disparo es variable en el semiciclo (es decir no tiene un valor
constante, debido al cambio de magnitud para cada valor de tensión de polarización) y por
otro lado es muy dependiente de la variación de la temperatura.
c).- Disparo por pulsos o impulsos.

La señal de disparo es realizada por un pulso de duración y magnitud adecuada (de

perfil de la onda tipo cuadrado, rectangular o espiga), el cual tenga la posibilidad de
modificar el tiempo de aplicación con respecto a la señal de polarización de ánodo-cátodo
(entendiéndose con esto la variación del ángulo de disparo y consecuentemente el ángulo
de conducción), figura 3.24. Este método es el más usado por tener una mayor precisión
en la selección del ángulo de disparo (corta a la curva característica dinámica de disparo
en un punto definido por la corriente de disparo IGT de magnitud suficiente y constante); por
otro lado la cantidad de energía desarrollada en la puerta es mayor de forma instantánea
que en los dos métodos anteriores, permitiendo de ésta manera un disparo más enérgico
dando seguridad en el disparo del dispositivo.

Figura 3.24

Problema 1. El circuito de la figura 3.25, el SCR tiene las siguientes características:

corriente de trabajo de puerta IGT  0.1 mA , d.d.p en la puerta de trabajo VGT  0.5V , diodo
de silicio y v i  24V (valor de la fuente de tensión). Determine el ángulo de disparo para el
valor de las resistencias R1  100K y R2  10K .

Figura 3.25
Por KVL aplicada en el circuito de puerta.

v i  IG (R1  R2 )  VD  VG

Tomamos como valor de las d.d.p en el punto de disparo:

En el diodo VD  0.7V y en la puerta VG  VGT  0.5V .

v D  0.1x110  0.7  0.5  12.2V

La tensión de conducción en el semiciclo positivo que aparece en la carga.

VRL  v i  Vmáx sent , t  

Por lo que la tensión de disparo será la misma.

v d  Vmáx sen

12.2  24sen

Despejando el ángulo.

12.2
  sen 1  sen 1 0.508  30.6
24

Que corresponderá al ángulo de disparo de la semionda positiva de la señal de entrada.

Los valores temporales de cada uno de los parámetros en juego como son: tensión
aplicada, corriente de puerta, voltaje de ánodo-cátodo y caída de tensión en la resistencia
de carga, son mostrados en la figura 2.26.
 Figura 3.26
