CONEXIÓN ARRANQUE ESTRELLA-TRIÁNGULO

• Es un método de conexión de motores para evitar las sobrecorrientes en el instante del arranque de los motores trifásicos .
• Consiste en poner en marcha el motor en dos tiempos.
• El primer tiempo, los bornes de las salidas de las bobinas se conectan en ESTRELLA, consumiendo así 3 VECES MENOS de corriente que en el
funcionamiento nominal, gracias a que en dicha conexión obtenemos la tensión mayor de trabajo del motor (660 V para el caso de argentina).
• El segundo tiempo, coincide cuando la máquina ya ha conseguido la velocidad y corriente nominales, los bornes de salida se conmutan en conexión
TRIÁNGULO, trabajando así en las condiciones de marcha normal para las que ha sido diseñado el motor.

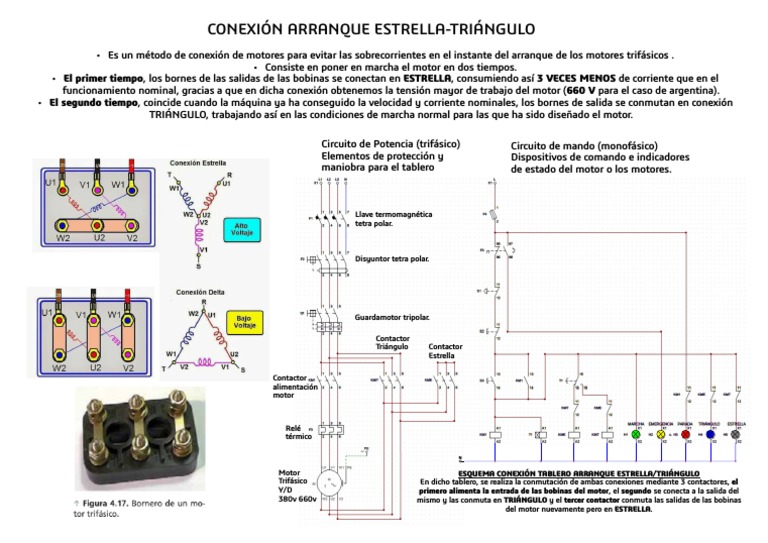

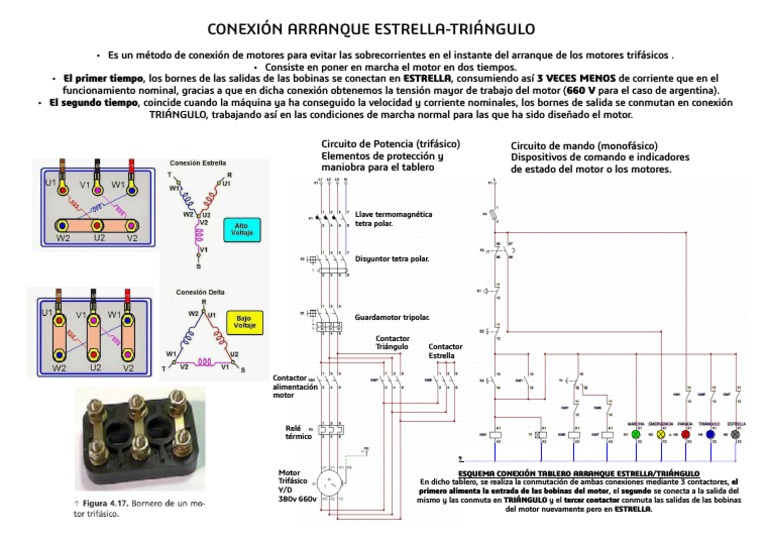

Circuito de Potencia (trifásico) Circuito de mando (monofásico)

Elementos de protección y Dispositivos de comando e indicadores
maniobra para el tablero de estado del motor o los motores.

Llave termomagnética
tetra polar.

Disyuntor tetra polar.

Guardamotor tripolar.

Contactor
Triángulo Contactor
Estrella

Contactor
alimentación
motor

Relé
térmico

Motor ESQUEMA CONEXIÓN TABLERO ARRANQUE ESTRELLA/TRIÁNGULO

Trifásico En dicho tablero, se realiza la conmutación de ambas conexiones mediante 3 contactores, el
Y/D primero alimenta la entrada de las bobinas del motor, el segundo se conecta a la salida del
380v 660v mismo y las conmuta en TRIÁNGULO y el tercer contactor conmuta las salidas de las bobinas
del motor nuevamente pero en ESTRELLA.
