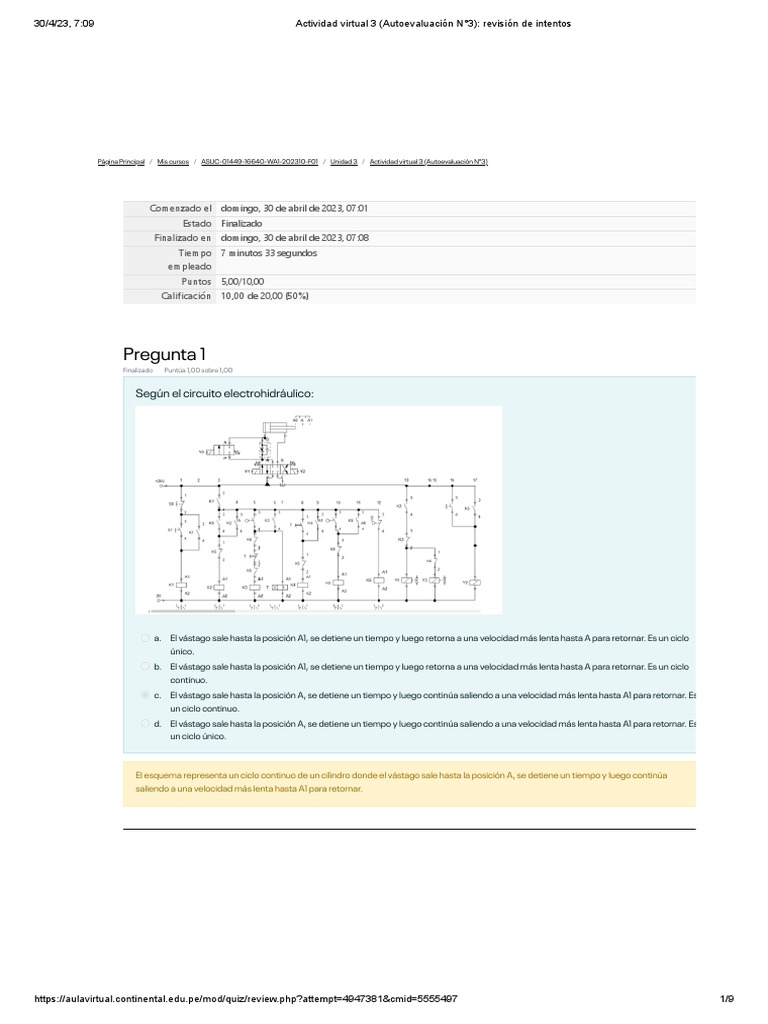

Pregunta 1
Finalizado Puntúa 1,00 sobre 1,00
Según el circuito electrohidráulico:
a. El vástago sale hasta la posición A1, se detiene un tiempo y luego retorna a una velocidad más lenta hasta A para retornar. Es un ciclo
único.
b. El vástago sale hasta la posición A1, se detiene un tiempo y luego retorna a una velocidad más lenta hasta A para retornar. Es un ciclo
continuo.
c. El vástago sale hasta la posición A, se detiene un tiempo y luego continúa saliendo a una velocidad más lenta hasta A1 para retornar. Es
un ciclo continuo.
d. El vástago sale hasta la posición A, se detiene un tiempo y luego continúa saliendo a una velocidad más lenta hasta A1 para retornar. Es
un ciclo único.
El esquema representa un ciclo continuo de un cilindro donde el vástago sale hasta la posición A, se detiene un tiempo y luego continúa
saliendo a una velocidad más lenta hasta A1 para retornar.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 1/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 2
Finalizado Puntúa 1,00 sobre 1,00
Indicar el nombre correcto de la simbología mostrada:
a. Válvula neumática de 3 vías 2 posiciones, abierta en el reposo, de accionamiento por palanca y reposición por muelle, Biestable.
b. Válvula neumática de 2 vías 3 posiciones, abierta en el reposo, de accionamiento por palanca y reposición por muelle, biestable.
c. Válvula neumática de 3 vías 2 posiciones, abierta en el reposo, de accionamiento por palanca y reposición por muelle, monoestable.
d. Válvula neumática de 2 vías 3 posiciones, abierta en el reposo, de accionamiento por palanca y reposición por muelle, monoestable.
La válvula mostrada es una válvula neumática de 3 vías 2 posiciones, abierta en el reposo, de accionamiento por palanca y reposición por
muelle, monoestable.
Pregunta 3
Finalizado Puntúa 0,00 sobre 1,00
¿Cuál es la secuencia que cumple el circuito neumático?
a. B+, B-, A+, A-.
b. A+, B-, B+, A-.
c. A+, A-, B+, B-.
d. A+, B+, B-, A-.
El circuito corresponde a: A+, B+, B-, A-.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 2/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 4
Finalizado Puntúa 0,00 sobre 1,00
El circuito mostrado representa un circuito hidráulico donde el motor M gira a 1420 min-1 y se desprecian las
pérdidas. ¿Cuál es la velocidad con que sale el cilindro? (en mm/s).
a. 245,4 cm/min.
b. 145,5 cm/min.
c. 292,2 cm/min.
d. 493,4 cm/min.
la velocidad el vástago resulta de la división del caudal 3,97 l/min entre el área del émbolo 0,80 cm2 resultando 493,4 cm/min.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 3/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 5
Finalizado Puntúa 1,00 sobre 1,00
El circuito mostrado representa un circuito hidráulico donde el motor M gira a 1420 min-1 y se desprecian las
pérdidas. ¿Cuál es el caudal de la bomba?
a. 2,05 l/min.
b. 3,97 l/min.
c. 4,17 l/min.
d. 1,44 l/min.
Para hallar el caudal que envía la bomba se multiplica el desplazamiento volumétrico por el número de revoluciones al que gira el eje de la
bomba.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 4/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 6
Finalizado Puntúa 0,00 sobre 1,00
El esquema mostrado representa un circuito hidráulico donde el motor M gira a 1420 min-1 y se desprecian las
pérdidas. ¿Cuál es la fuerza máxima que se obtiene del cilindro?
a. 4 kN.
b. 2,5 kN.
c. 3 kN.
d. 2 kN.
La fuerza máxima se halla multiplicando la presión de 50bar por el área del émbolo 0,0008042 m2. Resultando 4kN.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 5/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 7
Finalizado Puntúa 1,00 sobre 1,00
En el circuito neumático representa:
a. Método de cascada.
b. Método paso a paso.
c. Un ciclo continuo.
d. Un ciclo único.
El circuito mostrado representa un ciclo único.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 6/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 8
Finalizado Puntúa 0,00 sobre 1,00
El circuito neumático mostrado representa la siguiente secuencia de movimientos:
a. A+; B+; B-; A-.
b. B+; A+; A-; B-.
c. B+; B-; A+-; A-.
d. A-; B+; B-; A+.
La secuencia de los actuadores es representado por: A+; B+; B-; A-.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 7/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 9
Finalizado Puntúa 1,00 sobre 1,00
¿Cuál es la secuencia del circuito electroneumático mostrado?
a. B+; B-; A+-; A-.
b. A-; B+; B-; A+.
c. A+; B+; B-; A-.
d. B+; A+; A-; B-.
La secuencia que representa el circuito de mando eléctrico es: A+; B+; B-; A-.
https://aulavirtual.continental.edu.pe/mod/quiz/review.php?attempt=4947381&cmid=5555497 8/9
30/4/23, 7:09 Actividad virtual 3 (Autoevaluación N°3): revisión de intentos
Pregunta 10
Finalizado Puntúa 0,00 sobre 1,00
¿Cuál es la secuencia de movimientos del circuito mostrado?
a. A+; B-; A-/B+.
b. A-; B-; A+/B+.
c. A+; B-; A-; B+.
d. A+; B+; A-/B-.
la secuencia de movimientos es A+; B-; A-/B+.
