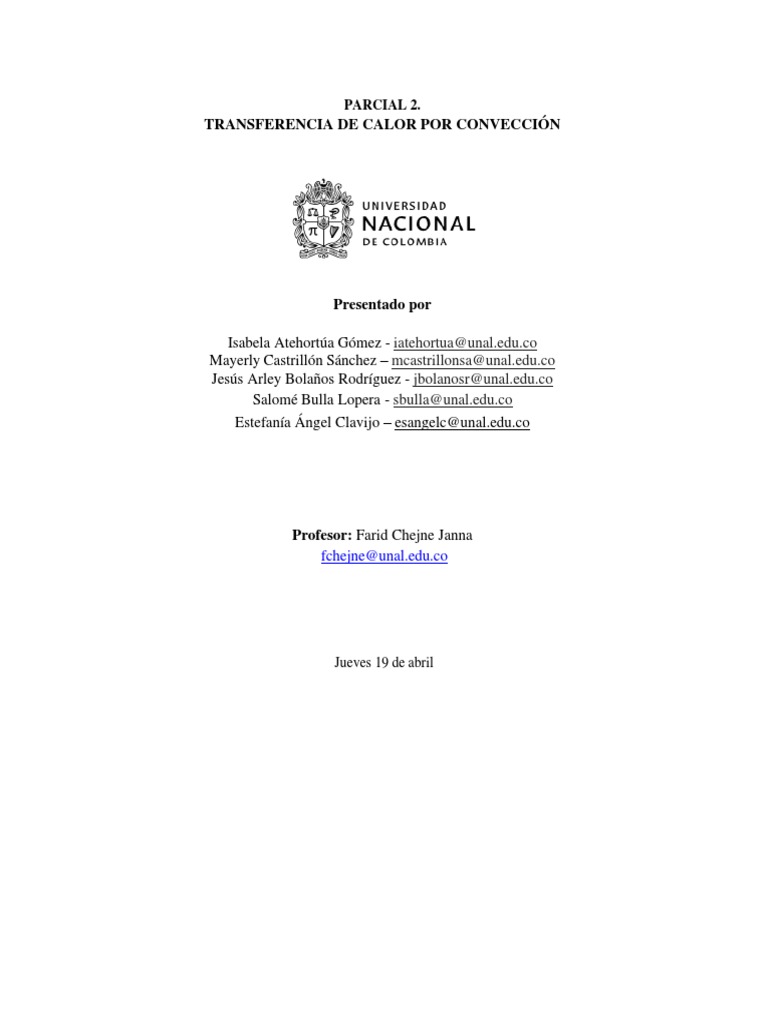

PARCIAL 2.

TRANSFERENCIA DE CALOR POR CONVECCIÓN

Presentado por

Isabela Atehortúa Gómez - iatehortua@unal.edu.co

Mayerly Castrillón Sánchez – mcastrillonsa@unal.edu.co
Jesús Arley Bolaños Rodríguez - jbolanosr@unal.edu.co
Salomé Bulla Lopera - sbulla@unal.edu.co
Estefanía Ángel Clavijo – esangelc@unal.edu.co

Profesor: Farid Chejne Janna

fchejne@unal.edu.co

Jueves 19 de abril
1. Debo enfriar láminas de cobre con las siguientes dimensiones: 2x2x0.001 mxmxm, desde
200 ºC a temperatura ambiente de 25 ºC. Para ello se utiliza aire a 10 ºC. Para tal fin
existe dos formas; una de ellas, sería soplando aire de manera rasante a una velocidad
de 6 m/s y la otra de manera perpendicular a 20 m/s. Demuestre de manera numérica
cuál de las dos opciones sería la mejor.

Para la primera configuración correspondiente al flujo rasante, se tiene la siguiente

representación:

Inicialmente se calculan todas las propiedades del fluido. Como se tiene flujo externo, las
propiedades se evalúan en la temperatura de la película

𝑇∞ + 𝑇𝑠
𝑇𝑓 =
2

Debido a que la lámina tiene dos temperaturas en la superficie, una antes y después del
enfriamiento, la 𝑇𝑠 que se toma para calcular 𝑇𝑓 , será el promedio entre ellas

200℃ + 25℃
𝑇𝑠 = = 112.5℃
2

10℃ + 112.5℃
𝑇𝑓 = = 61.25℃ ≈ 60℃
2

Por ende, todas las propiedades del aire a 60℃ y 1 𝑎𝑡𝑚

𝜌 [𝑘𝑔/𝑚3 ] 1.059
𝑘 [𝑊/𝑚℃] 0.02808
𝑣 [𝑚2 /𝑠] 1.896 × 10−5
𝑃𝑟 0.7202
Posteriormente se halla el Reynolds y el 𝑋𝑐𝑟í𝑡 para saber bajo que regímenes de flujo se está

𝑉𝐿 (6 𝑚/𝑠)2 𝑚
𝑅𝑒 = = = 632911.39
𝑣 1.896 × 10−5 𝑚2 /𝑠

(𝑅𝑒𝑐𝑟í𝑡 )𝑣 (5 × 105 )𝑣 (5 × 105 )1.896 × 10−5 𝑚2 /𝑠

𝑋𝑐𝑟í𝑡 = = = = 1.58 𝑚
𝑉 𝑉 6 𝑚/𝑠

Debido a que 𝑋𝑐𝑟í𝑡 < 𝐿, se está bajo régimen laminar y régimen turbulento, por ende, hay
que utilizar una correlación para el Nusselt que sea válida para ambos casos
4 1 4 1
𝐴 = 0.037 𝑅𝑒𝑋5𝑐𝑟í𝑡 − 0.664 𝑅𝑒𝑋2𝑐𝑟í𝑡 = 0.037 (5 × 105 )5 − 0.664 (5 × 105 )2

ℎ𝐿 4 1 4 1
𝑁𝑢 = = (0.037 𝑅𝑒 5 − 𝐴) 𝑃𝑟 3 = (0.037 (632911.39)5 − 𝐴) (0.7202)3 = 670.28
𝑘

Despejando h se obtiene

𝑊
𝑁𝑢 𝑘 670.28 (0.02808 𝑚 ℃)
ℎ= = = 9.41 𝑊/𝑚2 ℃
𝐿 2𝑚

Una vez obtenido el coeficiente de convección, se puede calcular el calor disipado por
convección

𝐴𝑠 = 2 𝑙𝑎𝑑𝑜𝑠 × 2 𝑚 × 2 𝑚 = 8𝑚2

𝑊
𝑄̇ = ℎ 𝐴𝑠 (𝑇𝑠 − 𝑇∞ ) = (9.41 ℃) (8𝑚2 )(112.5℃ − 10℃) = 7716.2 𝑊
𝑚2

Para la segunda configuración correspondiente al flujo perpendicular, se tiene la siguiente

representación:
Para flujo perpendicular se debió recurrir a las correlaciones para toberas. Para este caso se
seleccionó un arreglo de toberas circulares que impulsaran el flujo de manera perpendicular
hacia la placa.

Inicialmente, se debe suponer una separación 𝐻 entre la lámina y la tobera, y a partir de ella
se calculará el diámetro de la boquilla óptimo y la separación óptima entre las toberas.

Suponiendo entonces un 𝐻 = 1 𝑐𝑚 = 0.01𝑚

𝐷𝑜𝑝 = 𝐷ℎ,𝑜𝑝 = 0.2 𝐻 = 0.2 (0.01𝑚) = 0.002 𝑚

𝑆𝑜𝑝 = 1.4 𝐻 = 0.014 𝑚

La correlación que representa este caso viene dada por

2
𝑁𝑢 = (𝑃𝑟 0.42 ) 0.5 𝐾 𝐺 𝑅𝑒 3

6 −0.05
𝐻/𝐷
𝐾 = [1 + ( 1/2
) ]
0.6/𝐴𝑟

1/2
1/2 1 − 2.2 𝐴𝑟
𝐺= (2𝐴𝑟 ) 1/2
1 + 0.2(𝐻/𝐷 − 6)𝐴𝑟

Donde para el arreglo escogido, 𝐴𝑟 viene dado por

𝜋(0.002)2
𝐴𝑟 = = 0.016028
4(0.014)2

Reemplazando en las ecuaciones anteriores

6 −0.05 6 −0.05
𝐻/𝐷 0.01/0.002
𝐾 = [1 + ( 1/2
) ] = [1 + ( ) ] = 0.9576
0.6/𝐴𝑟 0.6/(0.016028)1/2
 1
1 1 − 2.2 (0.016028)2
𝐺= (2(0.016028)2 ) 1 = 0.1874
0.01
1 + 0.2 (0.002 − 6) (0.016028) 2

Para el cálculo de 𝑅𝑒 y la correlación del 𝑁𝑢, se evalúan en las mismas propiedades que
para la primera configuración

𝑉𝐷 20 𝑚/𝑠 (0.002 𝑚)
𝑅𝑒 = = = 2109.70
𝑣 1.896 × 10−5 𝑚2 /𝑠

ℎ𝐷 2
𝑁𝑢 = = (0.72020.42 ) 0.5 (0.9576) (0.1874) (2109.70)3 = 12.86
𝑘

𝑁𝑢 𝑘 12.86 (0.02808 W/m℃)

ℎ= = = 180.563 W/m2 ℃
𝐷 0.002 𝑚

Para calcular la transferencia de calor por convección

𝑊
𝑄̇ = ℎ 𝐴𝑠 (𝑇𝑠 − 𝑇∞ ) = (180.563 ℃) (8𝑚2 )(112.5℃ − 10℃) = 148061.74 𝑊
𝑚2

Tal y como se puede evidenciar, el coeficiente convectivo incrementa significativamente

comparado a cuando se tiene flujo rasante, mejorando así de manera importante la
transferencia de calor. Esto se explica porque cuando se tiene flujo perpendicular, el espesor
de la capa límite térmica disminuye, y como el coeficiente convectivo se puede aproximar a
ℎ = −𝑘/𝛿𝑡 , si el espesor térmico se hace menor, el coeficiente aumenta y por ende la
transferencia de calor por convección.

2. Se ha diseñado un calentador de aire como el que se ilustra en la figura. El diseñador

fue intuitivo, pero nos determinó el perfil de temperatura del aire (a. Usted lo debe
determinar), por lo tanto, tampoco sabe a qué temperatura sale el aire (b. Usted la
debe determinar. Adicionalmente, hallar la potencia eléctrica suministrada para
mantener los tubos a 350 ºC
Este punto será solucionado por dos métodos diferentes, el primero por medio del
mostrado por Bergman, T. L., & Incropera, F. P. (2011). Fundamentals of heat and
mass transfer (Seventh edition.). Wiley.

Calculando
1 1
𝑆𝑇 2 2 0,024𝑚 2 2
𝑆𝐷 = (𝑆𝐿 2 + ( ) ) = (0,012𝑚2 + ( ) ) = 0,02683
2 2

𝑆𝑇 + 𝐷 𝑂, 𝑂24𝑚 + 0,012𝑚
= = 0,000144
2 2

De aquí se deduce que se puede tratar como una configuración alineada.

Propiedades extraídas de la tabla A-4 a 25°C de Bergman, T. L., & Incropera, F. P. (2011).
Fundamentals of heat and mass transfer (Seventh edition.). Wiley.

𝜌 [𝑘𝑔/𝑚3 ] 1,707
𝜌𝑖 [𝑘𝑔/𝑚3 ] 1,184
𝑘 [𝑊/𝑚℃] 2,6 × 10−2
𝑣 [𝑚2 / 𝑠] 1,5 × 10−5
𝐶𝑝 [𝐽/𝑘𝑔℃] 1007
𝑃𝑟 0,707
𝑃𝑟350°𝐶 0,6873

𝑆𝑇 0,024𝑚 𝑚
𝑉𝑚𝑎𝑥 = = 𝑚 = 24
(𝑆𝑇 − 𝐷)𝑉𝐼 (0,024𝑚 − 0,012𝑚)12 𝑠
𝑠
𝑚
𝑉𝑚𝑎𝑥 × 𝐷 24 𝑠 × 0,012𝑚 4
𝑅𝑒𝑚𝑎𝑥 = = 2 = 1,8𝑥10
𝑉 𝑚
1,5𝑥10−5 𝑠

A partir de este Re, vamos a la tabla 7.5 de Bergman, T. L., & Incropera, F. P. (2011).
Fundamentals of heat and mass transfer (Seventh edition.). Wiley, y extraemos las constantes

𝐶1 𝑚 𝐶2
0,27 0,63 0,86
 𝑚 0,36
𝑃𝑟 1/4 4 0,63 0,36
0.707 1/4
𝑁𝑢 = 𝐶1 𝐶2 𝑅𝑒 𝑃𝑟 ( ) = (0,27)(0,86)(1,8𝑥10 ) (0,707) ( ) = 100,13
𝑃𝑟350°𝐶 0.6873
𝑤
𝑘 2,6𝑥10−2 𝑤
𝑚𝐾
ℎ = 𝑁𝑢 𝐷 = 100,13 × =218,02 𝑚2 𝐾
0,012𝑚

Para calcular la temperatura de salida

−𝜋𝐷𝑁ℎ
( )
𝑇𝑜𝑢𝑡 = 𝑇𝑆 − (𝑇𝑆 − 𝑇𝐼 )𝑒 𝜌𝑉𝐼 𝑁𝑇 𝐶𝑝𝑆𝑇

𝑊
−𝜋(0.012𝑚)(12𝑚)(218,02 2 )
( 𝑚 𝐾 )
𝑘𝑔 12𝑚
(1,707 3 )( )(4)(1007 𝐽/𝑘𝑔 𝐾)(0,024 𝑚)
𝑇𝑜𝑢𝑡 = 350°𝐶 − (350°𝐶 − 25°𝐶) 𝑒 𝑚 𝑠 = 47,76°𝐶

Ahora calculando

(𝑇𝑠 − 𝑇𝑖 ) − (𝑇𝑠 − 𝑇𝑜𝑢𝑡 ) (350 − 25)°𝐶 − (350 − 47,76)°𝐶

∆𝑇𝑙𝑚 = = = 313,48°𝐶
𝑇𝑠 − 𝑇𝑖 350 − 25
ln (𝑇 − 𝑇 ) ln ( )
𝑠 𝑜𝑢𝑡 350 − 47,76

𝑄 = 𝑁(ℎ𝜋𝐷∆𝑇𝑚) = 100,13(218,02 𝑊/𝑚2 𝐾)(0,012𝑚)(313,48 °𝐶) = 7729,77𝑊

Calculando la caída de presión

𝜌𝑉 2 𝑚𝑎𝑥 (1,707 𝑘𝑔/𝑚3 )(24 m/s)2

∆𝑃 = 𝑁𝐿 𝑋 ( 𝑓) = 3 × 1,2 × ( 0,2) = 242,756 𝑃𝑎
2 2

Ahora, realizándolo por el método de Yunus, A. Cengel:

Con las propiedades extraídas de la tabla A15 de Çengel, Y. A., & Ghajar, A. J. (2011).
Transferencia de calor y masa: Fundamentos y aplicaciones (4a. ed.--.). México D.F.:
McGraw Hill.

Suponiendo una 𝑇𝑚 = 35℃, todas las propiedades del aire a dicha temperatura

𝜌 [𝑘𝑔/𝑚3 ] 1,145
𝜌𝑖 [𝑘𝑔/𝑚3 ] 1,184
𝑘 [𝑊/𝑚℃] 2,63 × 10−2
𝑣 [𝑚2 / 𝑠] 1,6 × 10−5
𝐶𝑝 [𝐽/𝑘𝑔℃] 1007
𝑃𝑟 0,727
𝑃𝑟350°𝐶 0,6937

𝑆𝑇 0,024𝑚
𝑉𝑚𝑎𝑥 = = = 24 𝑚/𝑠
(𝑆𝑇 − 𝐷)𝑉𝐼 (0,024 𝑚 − 0,012 𝑚)12 𝑚/𝑠
 𝑉𝑚𝑎𝑥 × 𝐷 24 𝑚/𝑠 × 0,012𝑚
𝑅𝑒𝑚𝑎𝑥 = = = 1,74 × 104
𝑉 1,6𝑥10−5 𝑚2 /s

De la tabla 7-2 de Çengel, Y. A., & Ghajar, A. J. (2011). Transferencia de calor y masa:
Fundamentos y aplicaciones (4a. ed.--.). México D.F.: McGraw Hill, se obtiene que la
corelación de Nusselt para el Reynolds obtenido es

0,63 0,36
𝑃𝑟 0.25 4 0,63 0,36
0.727 1/4
𝑁𝑢 = 0.27𝑅𝑒 𝑃𝑟 ( ) = 0,27(1,74 × 10 ) (0,727) ( ) = 114,32
𝑃𝑟350°𝐶 0.6937

Debido a que se tiene un número de filas inferior a 16 (𝑁𝐿 = 3), se debe usar un factor de
corrección dado por

Usando el factor de corrección 0,86, se obtiene 𝑁𝑢 = 98,31, despejando el coeficiente

convectivo

𝑘 2,63×10−2 𝑊/𝑚𝐾 𝑤
ℎ = 𝑁𝑢 𝐷 = 98,31 =215,06 𝑚2 𝐾
0.012

Para calcular la temperatura de salida

−𝜋𝐷𝑁ℎ
( )
𝑇𝑜𝑢𝑡 = 𝑇𝑆 − (𝑇𝑆 − 𝑇𝐼 )𝑒 𝜌𝑉𝐼 𝑁𝑇 𝐶𝑝𝑆𝑇

𝑊
−𝜋(0.012𝑚)(12𝑚)(215.06 2 )
( 𝑚 𝐾 )
𝑘𝑔 12𝑚
(1,707 3 )( )(4)(1007 𝐽/𝑘𝑔 𝐾)(0,024 𝑚)
𝑇𝑜𝑢𝑡 = 350°𝐶 − (350°𝐶 − 25°𝐶) 𝑒 𝑚 𝑠 = 47,22°𝐶

(𝑇𝑠 − 𝑇𝑖 ) − (𝑇𝑠 − 𝑇𝑜𝑢𝑡 ) (350 − 25)°𝐶 − (350 − 47,22)°𝐶

∆𝑇𝑙𝑚 = = = 313,76°𝐶
𝑇𝑠 − 𝑇𝑖 350 − 25
ln (𝑇 − 𝑇 ) ln ( )
𝑠 𝑜𝑢𝑡 350 − 47,2

Se debe verificar que la temperatura media supuesta inicialmente sea correcta, por ende,
evaluando la 𝑇𝑚 a la 𝑇𝑜𝑢𝑡 obtenida

𝑇𝑖 + 𝑇𝑜𝑢𝑡 25℃ + 47.22℃

𝑇𝑚 = = = 36.11℃
2 2
 Como es tan cercana a la supuesta de 𝑇𝑚 = 35℃ no se necesitan repetir los cálculos.

Con esto, el calor transferido es

𝑄 = ℎ𝐴𝑠(𝑇𝑠 − 𝑇𝑖) = 7631,3 𝑊

Para la caída de presión por este método:

𝜌𝑉 2 𝑚𝑎𝑥 (1,707 𝑘𝑔/𝑚3 )(24 m/s)2

∆𝑃 = 𝑁𝐿 𝑋 ( 𝑓) = (3)(1) ( 0,24) = 237,42 𝑃𝑎
2 2

A partir del balance de energía realizado sobre el aire y basado en lo expuesto por Bergman,
T. L., & Incropera, F. P. (2011). Fundamentals of heat and mass transfer (Seventh edition.).
Wiley. y de Çengel, Y. A., & Ghajar, A. J. (2011). Transferencia de calor y masa:
Fundamentos y aplicaciones (4a. ed.). México D.F.: McGraw Hill. el perfil de temperatura
del aire queda expresado como:
−𝜋𝐷𝑁ℎ
𝑇 = 𝑇𝑆 − (𝑇𝑆 − 𝑇𝐼 ) × exp ( )
𝜌𝑉𝐼 𝑁𝑇 𝐶𝑝𝑆𝑇

Este perfil nos permite modelar el comportamiento de la temperatura del fluido al circular
alrededor del banco de tubos, al variar las condiciones de temperatura de ingreso y
temperatura en la superficie de los mismos. Este balance es válido para ambos tipos de
resolución.

3. Determine el perfil de temperatura del agua que entra a 0,02 m/s y de la pared del tubo
para dos configuraciones: a. La temperatura de pared del tubo de 2.5 cm de diámetro
se mantiene constante a 90 ºC; b. El flujo de calor que entra a través de las paredes del
tubo de 2.5 cm de diámetro es constante y es igual a 3000 W/m2. ¿Qué pasaría si el flujo
del agua se incrementa 100 veces? ¿Cómo sería los perfiles para ambas
configuraciones?

Las propiedades se evalúan a la temperatura media

𝑇𝑖 + 𝑇𝑒
𝑇𝑀 =
2
Sin embargo, como se desconoce la temperatura a la salida del tubo, se supone una
𝑇𝑀 = 𝑇𝑖 = 25℃ , por ende, las propiedades para el agua a 25℃ son

𝜌 [𝑘𝑔/𝑚3 ] 997
𝑘 [𝑊/𝑚℃] 0.607
𝜇 [𝑘𝑔/𝑚 𝑠] 0.891 × 10−3
𝐶𝑝 [𝐽/𝑘𝑔℃] 4180
𝑃𝑟 6.14

A partir de ellas se halla el Reynolds y la longitud de entrada térmica

𝜌 𝑉𝑝𝑟𝑜𝑚 𝐷 (997 𝑘𝑔/𝑚3 )(0.02 𝑚/𝑠) (0.025 𝑚)

𝑅𝑒 = = = 559.48
𝜇 0.891 × 10−3 𝑘𝑔/𝑚 𝑠

Como este valor es menor al Reynolds crítico (2300), se dice que se está en flujo laminar.

Posteriormente se debe hallar la longitud de entrada térmica para determinar si se está en la

región completamente desarrollada térmicamente o en le región de desarrollo térmico.

La longitud de entrada térmica para flujo laminar corresponde a

𝐿𝑡 = 0.05 𝑅𝑒 𝑃𝑟 = 0.05 (559.48)(6.14) = 4.3 𝑚

Como 𝐿𝑡 < 𝐿, y no es lo suficientemente pequeña como para despreciarla, se concluye que

se está en presencia de ambas regiones, por ende, se utiliza la siguiente correlación de
Nusselt

𝐷
ℎ𝐷 0.065 ( 𝐿 ) 𝑅𝑒 𝑃𝑟
𝑁𝑢 = = 3.66 + 2/3
𝑘 𝐷
1 + 0.04 ( 𝐿 𝑅𝑒 𝑃𝑟)

0.025 𝑚
ℎ𝐷 0.065 ( ) (559.48) (6.14)
𝑁𝑢 = = 3.66 + 10 𝑚 = 4.458
𝑘 2
3
0.025 𝑚
1 + 0.04 ( 10 𝑚 (559.48)(6.14))

Donde h

𝑁𝑢 𝑘 4.458 (0.607 𝑊/𝑚℃)

ℎ= = = 108.24 𝑊/𝑚2 ℃
𝐷 0.025 𝑚
Con h se puede calcular la temperatura de salida del fluido para verificar si es cercana a la
supuesta inicialmente.
𝐴𝑠 = 𝜋𝐷𝐿 = 𝜋(0.025 𝑚)(10 𝑚) = 0.7854 𝑚2

1 1
𝑚̇ = 𝜌𝑉𝑝𝑟𝑜𝑚 𝐴𝑐 = 𝜌𝑉𝑝𝑟𝑜𝑚 ( 𝜋𝐷2 ) = ((997 𝑘𝑔/𝑚3 )(0.02 𝑚/𝑠)( 𝜋(0.025 𝑚)2 ) = 9.78 × 10−3 𝑘𝑔/𝑠
4 4
ℎ𝐴 𝑠 (108.24 𝑊/𝑚2 ℃) 0.7854 𝑚2
− −
𝑇𝑒 = 𝑇𝑠 − (𝑇𝑠 − 𝑇𝑖 )𝑒 𝑚̇ 𝐶𝑝 = 90℃ − (90℃ − 25℃)𝑒 (9.78×10−3 𝑘𝑔/𝑠) 4180 𝐽/𝑘𝑔℃ = 81.87℃

Por ende
𝑇𝑖 + 𝑇𝑒 25℃ + 81.87℃
𝑇𝑀 = = = 53,4℃ ≈ 53℃
2 2

Debido a que la 𝑇𝑀 supuesta inicialmente está muy alejada a la calculada, se deben

repetir los cálculos para 𝑇𝑀 = 53℃ . A partir de esto, las propiedades para el agua a 53℃
se obtienen interpolando los valores para 50℃ y 55℃

𝜌 [𝑘𝑔/𝑚3 ] 986.36
𝑘 [𝑊/𝑚℃] 0.647
𝜇 [𝑘𝑔/𝑚 𝑠] 0.5212 × 10−3
𝐶𝑝 [𝐽/𝑘𝑔℃] 4182.2
𝑃𝑟 3.37

Recalculando los parámetros anteriores para los nuevos valores

𝑅𝑒 = 946.24

Estando en flujo laminar, la región de entrada térmica se determina de la misma forma

𝐿𝑡 = 0.05 𝑅𝑒 𝑃𝑟 = 4.696 𝑚

Como 𝐿𝑡 < 𝐿, se usa la misma correlación anterior para Nusselt, obteniendo así

ℎ𝐷
𝑁𝑢 = = 4.1068
𝑘

Donde h
𝑁𝑢 𝑘 4.1068 (0.647 𝑊/𝑚℃)
ℎ= = = 106.28 𝑊/𝑚2 ℃
𝐷 0.025 𝑚

Una vez se tiene el coeficiente convectivo, se pueden plantear los perfiles de temperatura
para el agua y para la pared del tubo.
Para el caso donde se tiene la temperatura de la superficie constante, el perfil de temperatura
del agua viene dado por el balance de energía en un elemento diferencial

𝑚̇ 𝐶𝑝 𝑑𝑇𝑚 = ℎ (𝑇𝑠 − 𝑇𝑚 ) 𝑑𝐴𝑠

𝑚̇ 𝐶𝑝 (−𝑑(𝑇𝑠 − 𝑇𝑚 )) = ℎ (𝑇𝑠 − 𝑇𝑚 ) 𝑃𝑑𝑥

𝑑(𝑇𝑠 − 𝑇𝑚 ) −ℎ 𝑃
= 𝑑𝑥
(𝑇𝑠 − 𝑇𝑚 ) 𝑚̇ 𝐶𝑝

Integrando a ambos lados

𝑇 𝑥
𝑑(𝑇𝑠 − 𝑇𝑚 ) −ℎ 𝑃
∫ =∫ 𝑑𝑥
𝑇𝑖 (𝑇𝑠 − 𝑇𝑚 ) 0 𝑚̇ 𝐶𝑝

𝑇 −ℎ 𝑃 𝑥 𝑥
𝑙𝑛(𝑇𝑠 − 𝑇𝑚 ) =
𝑇𝑖
𝑚̇ 𝐶𝑝 0

−ℎ 𝑃 𝑥
𝑙𝑛(𝑇𝑠 − 𝑇) − 𝑙𝑛(𝑇𝑠 − 𝑇𝑖 ) =
𝑚̇ 𝐶𝑝

𝑇𝑠 − 𝑇 −ℎ 𝑃 𝑥
𝑙𝑛 ( )=
𝑇𝑠 − 𝑇𝑖 𝑚̇ 𝐶𝑝

Despejando T se obtiene

−ℎ 𝑃 𝑥
𝑚̇ 𝐶𝑝
𝑇 = 𝑇𝑠 − (𝑇𝑠 − 𝑇𝑖 )𝑒

Reemplazando los parámetros

−(106.28 𝑊/𝑚2 ℃) (0.025𝜋 𝑚) 𝑥

−3
𝑇(𝑥) = 90℃ − (90℃ − 25℃)𝑒 (9.78×10 𝑘𝑔/𝑠) (4182.2 𝐽/𝑘𝑔℃)

𝑇(𝑥) = 90 − 65 𝑒 −0.20 𝑥
A continuación, se muestra el perfil de temperatura para el agua cuando 𝑇𝑠 es constante

Para flux constante 𝑞 ′′ = 3000 𝑊/𝑚2, el perfil de temperatura para el agua viene dado por

𝑞 ′′ 𝑃𝑥 = 𝑚̇ 𝐶𝑝 (𝑇 − 𝑇𝑖 )

𝑞 ′′ 𝑃𝑥
= 𝑇 − 𝑇𝑖
𝑚̇ 𝐶𝑝

Despejando T

𝑞 ′′ 𝑃𝑥
𝑇 = 𝑇𝑖 +
𝑚̇ 𝐶𝑝

Reemplazando los parámetros correspondientes

(3000 𝑊/𝑚2 ) (𝜋(0.025𝑚))

𝑇(𝑥) = 25℃ + 𝑥
(9.78 × 10−3 𝑘𝑔/𝑠) (4182.2 𝐽/𝑘𝑔℃)

𝑇(𝑥) = 25 + 5.76 𝑥

Para la pared del tubo, el perfil de temperatura cuando el flux es constante se obtiene a
partir de la ley de enfriamiento de Newton

𝑞 ′′ = ℎ(𝑇 − 𝑇𝑚 )

Suponiendo 𝑇𝑚 ≈ 25 + 5.76 𝑥 y despejando 𝑇

 𝑞 ′′
𝑇= + 𝑇𝑚
ℎ

(3000 𝑊/𝑚2 )
𝑇= + 25 + 5.76 𝑥
106.28 𝑊/𝑚2 ℃

𝑇 = 28.23 + 25 + 5.76 𝑥

𝑇 = 53.23 + 5.76 𝑥

A continuación, se muestran los perfiles de temperatura para el agua (Tm) y para el tubo
(Ts) cuando 𝑞 ′′ es constante

En el caso en el que el flujo de agua incrementa 100 veces

𝑉 = 100 × 0.02 𝑚/𝑠 = 2 𝑚/𝑠

De igual forma que en la parte anterior, como no se conoce la temperatura de salida se supone
una temperatura media igual a la temperatura de entrada. Entonces, las propiedades del agua
a dicha temperatura son las mismas presentadas previamente

𝜌 𝑉𝑝𝑟𝑜𝑚 𝐷 (997 𝑘𝑔/𝑚3 )(2 𝑚/𝑠) (0.025 𝑚)

𝑅𝑒 = = = 55948.37
𝜇 0.891 × 10−3 𝑘𝑔/𝑚 𝑠

Como este valor es mayor al Reynolds crítico, se dice que se está en flujo turbulento.

La longitud de entrada térmica para flujo turbulento corresponde a

 𝐿𝑡 = 10𝐷 = 10 (0.025 𝑚) = 0.25 𝑚

Como 𝐿𝑡 es lo suficientemente pequeña comparada con 𝐿 se puede despreciar la región en

desarrollo y se concluye que se está en flujo completamente desarrollado. Por ende, para
estas condiciones, se usa la siguiente correlación de Nusselt

𝑓 = (0.790 ln(𝑅𝑒) − 1.64)−2= (0.790 ln(55948.37) − 1.64)−2 = 0.0204

ℎ𝐷 (𝑓/8)(𝑅𝑒 − 1000)𝑃𝑟 (0.0204/8)(55948.37 − 1000) 6.14

𝑁𝑢 = = 0.5 2/3
= = 343.23
𝑘 1 + 12.7 (𝑓/8) (𝑃𝑟 − 1) 1 + 12.7 (0.0204/8)0.5 ((6.14)2/3 − 1)

Despejando h

𝑁𝑢 𝑘 343.23 (0.607 𝑊/𝑚℃)

ℎ= = = 8333.62 𝑊/𝑚2 ℃
𝐷 0.025 𝑚

Con h se puede calcular la temperatura de salida del fluido para verificar si es cercana a la
supuesta inicialmente.

𝐴𝑠 = 𝜋𝐷𝐿 = 𝜋(0.025 𝑚)(10 𝑚) = 0.7854 𝑚2

1 1
𝑚̇ = 𝜌𝑉𝑝𝑟𝑜𝑚 𝐴𝑐 = 𝜌𝑉𝑝𝑟𝑜𝑚 ( 𝜋𝐷2 ) = ((997 𝑘𝑔/𝑚3 )(2 𝑚/𝑠)( 𝜋(0.025 𝑚)2 ) = 0.9788𝑘𝑔/𝑠
4 4
𝑊
(8333.62 ℃) 0.7854 𝑚2
− 𝑚2
ℎ𝐴
− ̇ 𝑠 (
0.9788𝑘𝑔
)4180
𝐽
℃
𝑇𝑒 = 𝑇𝑠 − (𝑇𝑠 − 𝑇𝑖 )𝑒 𝑚 𝐶𝑝
= 90℃ − (90℃ − 25℃)𝑒 𝑠 𝑘𝑔 = 76.87℃

Por ende
𝑇𝑖 + 𝑇𝑒 25℃ + 76.87℃
𝑇𝑀 = = = 50.9℃ ≈ 50℃
2 2

Debido a que la 𝑇𝑀 supuesta inicialmente está muy alejada a la calculada, se deben

repetir los cálculos para 𝑇𝑀 = 50℃ . A partir de esto, las propiedades para el agua a 50℃

𝜌 [𝑘𝑔/𝑚3 ] 988.1
𝑘 [𝑊/𝑚℃] 0.644
𝜇 [𝑘𝑔/𝑚 𝑠] 0.547 × 10−3
𝐶𝑝 [𝐽/𝑘𝑔℃] 4181
𝑃𝑟 3.55

Recalculando los parámetros anteriores para los nuevos valores

𝑅𝑒 = 90319.93
Estando en flujo turbulento, la región de entrada térmica es la misma

𝐿𝑡 = 10𝐷 = 0.25 𝑚

Como 𝐿𝑡 ≪ 𝐿, se usa la misma correlación anterior para Nusselt, obteniendo así

𝑓 = 0.018

ℎ𝐷
𝑁𝑢 = = 518.14
𝑘
Donde h

𝑁𝑢 𝑘 518.14 (0.647 𝑊/𝑚℃)

ℎ= = = 12580.35 𝑊/𝑚2 ℃
𝐷 0.025 𝑚

Ya con el coeficiente convectivo calculado, se pueden plantear los perfiles de temperatura

para el agua y para la pared del tubo.

Para el caso donde se tiene la temperatura de la superficie constante, el perfil de temperatura

del agua viene dado de la misma forma que para la parte anterior, por ende

−ℎ 𝑃 𝑥
𝑇 = 𝑇𝑠 − (𝑇𝑠 − 𝑇𝑖 )𝑒 𝑚̇ 𝐶𝑝

−(12580.35 𝑊/𝑚2 ℃) (0.025𝜋 𝑚) 𝑥

𝑇(𝑥) = 90℃ − (90℃ − 25℃)𝑒 (0.9788 𝑘𝑔/𝑠) (4181 𝐽/𝑘𝑔℃)

𝑇(𝑥) = 90 − 65 𝑒 −0.24 𝑥

A continuación, se muestra el perfil de temperatura para el agua cuando 𝑇𝑠 es constante

Para flux constante 𝑞 ′′ = 3000 𝑊/𝑚2, el perfil de temperatura para el agua tiene la misma
forma

𝑞 ′′ 𝑃𝑥
𝑇 = 𝑇𝑖 +
𝑚̇ 𝐶𝑝

Reemplazando los parámetros correspondientes

(3000 𝑊/𝑚2 ) (𝜋(0.025𝑚))

𝑇(𝑥) = 25℃ + 𝑥
(0.9788 𝑘𝑔/𝑠) (4181 𝐽/𝑘𝑔℃)

𝑇(𝑥) = 25 + 0.057 𝑥

Para la pared del tubo, el perfil de temperatura corresponde a

𝑞 ′′ = ℎ(𝑇 − 𝑇𝑚 )

Suponiendo 𝑇𝑚 ≈ 25 + 0.057𝑥

(3000 𝑊/𝑚2 )
𝑇= + 25 + 0.057 𝑥
12580.35 𝑊/𝑚2 ℃

𝑇 = 0.2384 + 25 + 0.057 𝑥

𝑇 = 25.2384 + 0.057 𝑥

A continuación, se presenta una gráfica que muestra los perfiles de temperatura para flux
constante, tanto para el agua (Tm) como para la superficie del tubo (Ts)
