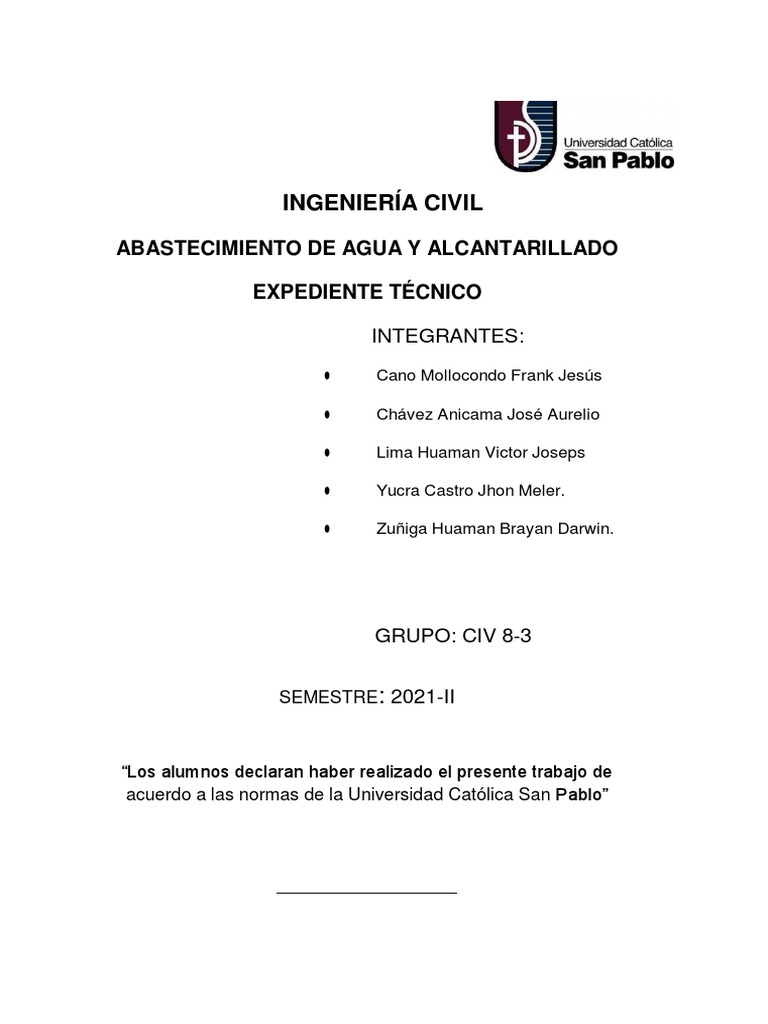

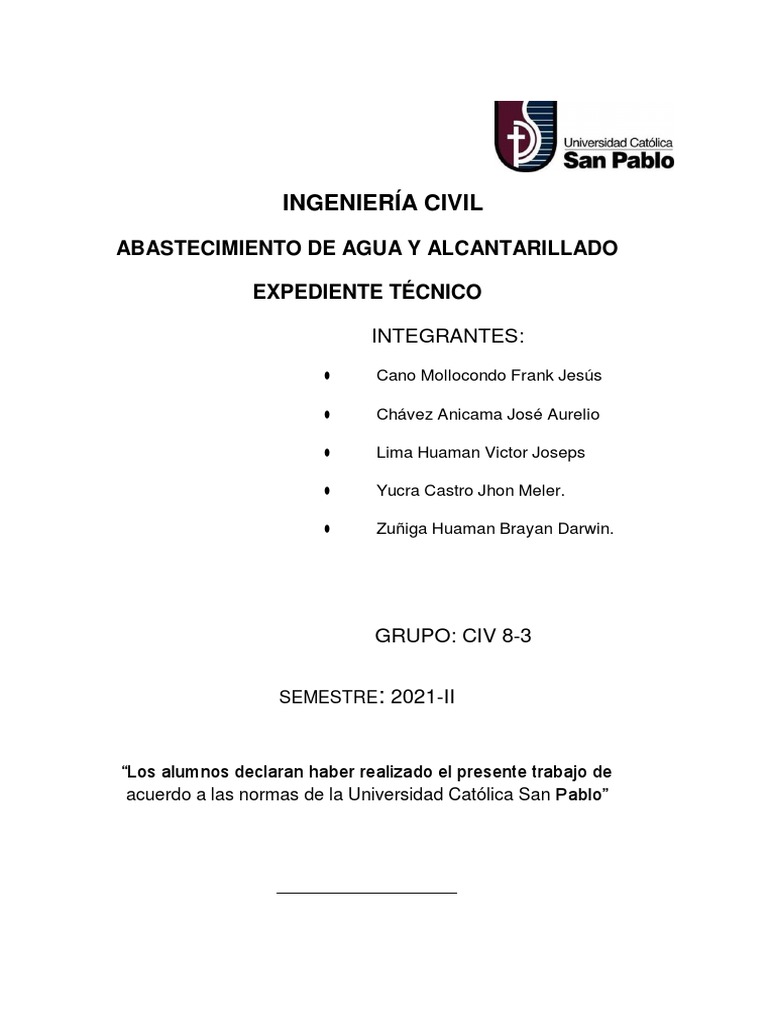

INGENIERÍA CIVIL

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

EXPEDIENTE TÉCNICO

INTEGRANTES:
● Cano Mollocondo Frank Jesús

● Chávez Anicama José Aurelio

● Lima Huaman Victor Joseps

● Yucra Castro Jhon Meler.

● Zuñiga Huaman Brayan Darwin.

GRUPO: CIV 8-3

SEMESTRE: 2021-II

“Los alumnos declaran haber realizado el presente trabajo de

acuerdo a las normas de la Universidad Católica San Pablo”
1. MEMORIA DESCRIPTIVA.

1.1. Antecedentes.

El presente proyecto muestra la implementación de un sistema de agua potable

y alcantarillado destinado al mejoramiento de calidad de vida del centro
poblado de Partes Altas de Paucarpata, provincia de Arequipa, en la región de
Arequipa.
Así mismo, el proyecto intenta incorporar una nueva forma de producir
desarrollo urbano en el espacio público para consolidar las zonas urbanas,
articulando la participación de diferentes actores, y buscando elevar la calidad
de vida, y participación ciudadana. La zona involucrada presenta
establecimientos básicos (Posta de Salud, colegio, zona recreativa, etc.). Y, la
población a tomarse en cuenta para el diseño de redes, será una población
futura con un horizonte aproximado de 20 años.

1.1.1. Zona de estudio e influencia

La localidad de Centro poblado de Partes Altas de Paucarpata en la región

Arequipa será la involucrada en esta clase de proyecto.
● Distrito: Paucarpata.
● Provincia: Arequipa.
● Región: Arequipa

Localización:

Figura 1. Localidad de Paucarpata. Adaptado de: El BÚHO, 2020

 1.1.2. Población
En cuanto a la población, se tienen datos censales de dicha zona
pertenecientes a los siguientes años:

Tabla 1. Data censal de la localidad. Fuente: Elaboración propia

El cálculo de la población futura se realizará en el capítulo II “Memoria de cálculo”

1.2. Características generales

Para la realización de este proyecto, se tuvo en cuenta todas las

especificaciones técnicas y cumpliendo los parámetros planteados por el
Reglamento Nacional de Edificaciones.

Cabe mencionar que, al momento de la ejecución del presente proyecto, debe

de tener presente cada uno de los planos, equipos y accesorios. Si existiera
alguna modificación se deberá de efectuar el replanteo del proyecto, para así
obtener los resultados esperados. Para cada una de las etapas del proyecto,
el material, accesorios, equipos, mano de obra y personal calificado deber de
cumplir satisfactoriamente sus propósitos, buscando alcanzar los objetivos
planteados. Queda al criterio del constructor o ingeniero encargado de la
supervisión del proyecto el utilizar lo recomendado en el presenté proyecto u
otras similares que cumplan con los mismos propósitos.

Todas estas disipaciones buscan disminuir las probables controversias que se

puedan generar durante la ejecución de la obra, como también asegurar la
calidad final del trabajo.

1.3. Descripción del sistema de agua y alcantarillado.

1.3.1. Red de abastecimiento

“Hay distintas maneras de alimentar a una población de agua, la más común

suele ser hacerla de manera mallada o mixta, ya que, a pesar de un mayor
costo que la ramificada, la seguridad es mucho mayor (contra posibles fallos
del sistema)” (SEDAPAR, 2016). Para el presente proyecto, se ha preferido
hacer el uso de redes de malla para todos los nodos. El principal problema al
que se le dio relevancia, es solucionar el problema de velocidades mínimas en
el sistema, ya que se trata de una zona poco extensa. Asimismo, se le dio
hincapié al diámetro de tuberías seleccionadas en la red. Para el trazo de
tuberías de conducción y Aducción se tuvieron en cuenta los problemas de
 presiones altas, golpe de ariete y el hecho de evitar movimientos de tierra
masivos.
Resaltar que, para el análisis y diseño, se tuvo que hacer labores de prueba y
error, resultando ser un proceso iterativo.

1.3.2. Red de alcantarillado

En cuanto a las redes de alcantarillado, se tuvo como objetivo que su

funcionamiento sea íntegramente por gravedad. Por otro lado, la red de
colectores está conformada por tuberías de 200 mm de diámetro. La topografía
de la zona nos permite que las pendientes de los tramos sean considerables,
permitiendo que la velocidad sea la adecuada.

1.4. Consideraciones del diseño del sistema de alcantarillado propuesto.

De acuerdo a las características topográficas de la zona de proyecto y tomando

en cuenta el curso de las pendientes naturales del terreno, se verificó que el
área se adecua para la concepción de un sistema de alcantarillado sanitario
con desagüe por gravedad. Esta alternativa plantea hacer el desagüe tipo
mixto, por donde discurrirán las aguas servidas y las aguas provenientes de
las precipitaciones mediante tuberías de PVC, las mismas que ingresarán por
sumideros colocados a los laterales de la avenida a 1.35 m de la frentera del
lote, distribuidos en las esquinas; de acuerdo a las longitudes de las calles se
colocará cajas de inspección, las cuales estarán dispuestas en la línea de
recolección la cual tendrá conexión a la línea de recolección principal mediante
buzones. En el Sistema de Alcantarillado se ha previsto la instalación de
tubería PVC de 200mm.

1.5. Descripción técnica del proyecto

1.5.1. Dotación

En el Reglamento Nacional de Edificación en el Título de Obras de

Saneamiento y según la entidad de servicios de saneamiento SEDAPAR SA.
nos indica que la dotación establecida usada en la Región de Arequipa es de
176 L/hab./día.

Consumo Doméstico.

Constituido por el consumo familiar de agua y que incluye las bebidas, lavado
de ropa, baño y aseo personal, cocina, limpieza y adecuado funcionamiento de
las instalaciones sanitarias, el cual representa generalmente el consumo
predominante en el diseño. Para este proyecto consideramos un consumo
relacionado con la población, el cual fue considerado con un crecimiento
poblacional detallado en la Memoria de Cálculo.
1.5.2. Capacidad del Sistema.

Variaciones de consumo

El uso del agua no es uniforme, presentándose variaciones diarias, mensuales

o estacionales, de acuerdo con la magnitud de la población, el equipamiento
urbano, la actividad básica de sus pobladores y las condiciones climáticas del
área. Para el dimensionamiento de sistemas de agua potable, se utilizan
parámetros de variación diaria y horaria, considerándose además el valor
mínimo probable de consumo, con el objeto de verificar las características de
funcionamiento del sistema.
De conformidad a las normas y requisitos para los proyectos de agua potable
y alcantarillado destinado a localidades urbanas dice: En los abastecimientos
por conexiones domiciliarias los coeficientes de las variaciones de consumo
referidos al promedio diario anual de la demanda deberán ser fijados sobre la
base del análisis de información de estadísticas comprobada.

 Coeficiente de variación diaria.

Corresponde al consumo en el día de mayor incidencia, el cual puede ser el

más caluroso o la mayor actividad local en el año, se le denomina consumo
máximo diario y el rango de variación 14 depende principalmente de las
condiciones climáticas de la zona y de actividades o acontecimientos
específicos.
El valor del coeficiente de variación diaria puede fluctuar entre 1.2 y 2.5,
adaptándose para nuestro medio el 130% de la demanda promedio anual.
Máximo anual de la demanda diario. K1 = 1.3

 Coeficiente de variación horaria.

Se refiere a la variación de consumos durante el día, la cual se representa con

grandes fluctuaciones dependiendo de la actividad de sus pobladores, de la
magnitud de la localidad y el conjunto de sus recursos productivos.
Dependiendo de las actividades básicas de la ciudad, el máximo valor puede
producirse en las primeras horas de la mañana, al mediodía o en las primeras
horas de la noche. Se le denomina Consumo máximo horario y su valor puede
fluctuar entre 1.8 y 2.5 veces la demanda promedio anual, donde los valores
mayores corresponden a pequeños centros poblados donde los hábitos del uso
del agua son uniformes para todos los pobladores (Ej. Todos inician su jornada
de trabajo a la misma hora y regresan a su casa al mismo tiempo para tomar
 sus alimentos), los valores menores se presentan en grandes ciudades con
actividades múltiples, donde el uso del agua durante el día puede uniformizar
hasta valores cercanos a la demanda del día máximo. Adaptándose para
nuestro medio el 180% de la demanda promedio anual. Máximo anual de la
demanda diaria. K2 = 1.8

Determinación de los caudales de diseño.

o Caudal Promedio Diario (Qp)

Qp=Población x Dotación (86400)

o Caudal Máximo Diario (Qmd)

Qmd=K1 x Qp

o Caudal Máximo Horario (Qmh)

Qmh=K2 x Qp

1.5.3. Cálculo del Sistema de Bombeo.

En los sistemas de abastecimiento de agua en las partes altas de

Paucarpata, de acuerdo a la topografía presentada se va a requerir el diseño
de la estación de bombeo. Lo cual precisa del conocimiento de ciertos datos
específicos para la mejor selección de los equipos necesarios.
Consideramos como estación de bombeo aquella que toma el agua
directamente de la fuente de abastecimiento y la va a elevar hasta el
tanque elevado.
Del análisis de costos para varias alternativas con diámetros cercanos , se
determina el diámetro correspondiente al menor costo, es decir diámetro
económico con lo cual podremos luego construir la curva característica de
la red compuesta por la línea de impulsión para luego confrontarla con las
curvas características del equipo de bombeo escogido en el desarrollo del
análisis de sensibilidad económica para el diámetro económico, y así
determinar el punto de operación del sistema (eficiencia=75%).

1.5.4. Reservorio de Almacenamiento.

El reservorio es de forma circular, es de concreto armado y se ha provisto de

tuberías de aducción, ingreso, limpia y rebose: está ubicado en la cota 2795
msnm.

1.5.5. Ubicación del reservorio.

 La ubicación de Tanque elevado, será determinada principalmente por la
necesidad y conveniencia de mantener presiones en la red dentro de los límites
de servicio.

De acuerdo al Reglamento Nacional de Edificaciones en la norma OS.030 en

el punto 3.2 en el cual indica que la ubicación de los reservorios se debe ubicar
en áreas libres. El reservorio estará ubicado en la cota 2795 msnm. En la zona
más alta de la población.

1.5.6. Redes de Distribución

En cuanto a las redes de distribución, se logró satisfacer las velocidades

mínimas sugeridas por algunas bibliografías. Sin embargo, la norma peruana
no menciona velocidad mínima alguna. Se realizó el diseño y análisis dándole
prioridad a las presiones recomendadas por la normativa.
Se hizo el análisis considerando una red cerrada.

1.6. Conclusiones y recomendaciones

1.6.1. Conclusiones

● La tubería elegida para nuestra línea de conducción es de 6” a pesar que de

algunos tramos nos mostraron que con 4” eran suficientes, esta decisión se
tomo para tener una holgura que nos permita sobrellevar algunos problemas
en su funcionamiento.
● Las tuberías son de PVC de clase 10 ya que esta soporta sin problemas las
cargas a las que serán sometidas.
● En todo el diseño de la red de agua y alcantarillado se escogió las mejores
opciones de perfil que sean acuerdo al terreno que se nos presenta.
● La tubería para la red de alcantarillado es de 200 mm a 250 mm.

1.6.2. Recomendaciones

● Como el sistema de agua potables está destinado al almacenamiento de agua

para mantener el abastecimiento de agua según sea el consumo de la
población y el diseño, este requiere procedimientos de operación y
mantenimiento por lo que se le da controles diarios, semanales, mensuales y
anuales según sea la necesidad del sistema de agua potable.

● Antes de proceder al diseño, se debe de contar necesariamente con la

información de topográfica e hidrogeología de la zona donde se realizará el
proyecto, así como si es posible la movilización personal hasta la misma zona
para observar las 18 características del terreno y de las estructuras que tienen
relación directa en indirecta con el proyecto.
● Para la construcción o aplicación tener en cuenta siempre que al trabajar con
tuberías de PVC este debe ser tratadas con mucho cuidado ya que son
susceptibles a los golpes, así como a la exposición prolongada de los rayos
ultravioleta por ser sensibles deteriorando la resistencia del material.
 CAPÍTULO II “MEMORIA DE CÁLCULO”

2. Parámetros de diseño

2.1. Cálculo de población

-Se está tomando en cuenta la comparación de los métodos analíticos:

Aritmético, Geométrico y Parabólico.

-Tasa de Crecimiento: La tasa de crecimiento poblacional es la tasa que indica

el crecimiento o decrecimiento de la población. Específicamente, la tasa de
crecimiento demográfico se refiere ordinariamente al cambio en la población
durante un período expresado a menudo como un porcentaje del número de
individuos existentes en un país o lugar a fines de un año sobre la población
inicial en el mismo año.

-Normativas utilizadas:

Tabla 2. Tabla de normativas utilizadas.

-Para la estimación de la Población Futura se tiene los Siguientes Datos:

Tabla 3. Tabla de datos sobre población

2.2.1 Método Aritmético:

2.2.1.1 Combinaciones de dos censos:

2.2.1.2 Combinaciones de tres censos:

2.2.1.2 Combinaciones de cuatro censos:

 METODO ARITMETICO

6,000
5,900

POBLACION (Hab)
5,800
5,700
5,600
5,500
5,400
5,300
5,200
5,100
1,970 1,980 1,990 2,000 2,010

TIEMPO (Años)

Censo 1 2 3 4

2.2.2 Método Geométrico:

2.2.1.1 Combinaciones de dos censos:

2.2.1.2 Combinaciones de tres censos:

2.2.1.2 Combinaciones de cuatro censos:

METODO GEOMETRICO

6,000
5,900
5,800
POBLACION (Hab)

5,700
5,600
5,500
5,400
5,300
5,200
Censo
5,100
1 1,970 1,980 1,990 2,000 2,010 2,020
2
3
TIEMPO (Años)
4
5
2.2.3 Método Parabólico:
 METODO PARABOLICO

7,000

POBLACION (Hab)
6,000
5,000
4,000
3,000
2,000
1,000
0
1,970 1,980 1,990 2,000 2,010 2,020

TIEMPO (Años)

Censo 1 2 3 4 5

Selección del modelo de crecimiento poblacional siendo este:

2.3 Diseño y Cálculo Hidráulico línea de conducción.
Para la variación de consumo usamos:
CAUDAL PROMEDIO

Tabla 4. Tablas de variaciones de consumo

Dotación para la región de Arequipa: 176 L/Hab/s

CAUDAL MAXIMO DIARIO

CAUDAL MAXIMO HORARIO

 PRIMER TRAMO 1-2

Despejaremos D y se aproximara el resultado:

l
 SEGUNDO TRAMO 2-3
 TERCER TRAMO 3-4
 CUARTO TRAMO 4-5

 QUINTO TRAMO 5-6

 SEXTO TRAMO 6-7
 SEPTIMO TRAMO 7-8
 OCTAVO TRAMO 8-9

 NOVENO TRAMO 9-10

 DECIMO TRAMO 10-11
● Línea de Impulsión.
Cálculo de caudal de impulsión.
DIAMETRO ECONOMICO.

FORMULA DE BRESSE.
K=1.1

Cálculo de la perdida de carga.

2.4 Diseño y Cálculo del Reservorio.
2.4.1 Diseño y calculo hidráulico de Reservorio

Se tiene un caudal promedio Qp = 14.8357 L/s

La norma establece que para zonas urbanas el volumen contra

incendio será de 50 metros cúbicos.

Se calculo un volumen para el reservorio de 470 metros cúbicos, se adoptará

un volumen comercial de 500 metros cúbicos.
2.4.2 Diseño y calculo Estructural de Reservorio

Dimensiones principales del depósito de almacenamiento

Volumen de almacenamiento: 500 m3

Altura de la Columna de Agua

Asumimos un diámetro de 11.00 m.

Asumimos una Altura de agua de 5.50 m

Diámetro Interior del Reservorio

Con el valor obtenido para la altura de la columna de agua, calculamos
el diámetro con el que se realizará el dimensionamiento.

Dimensionamiento

Parámetros Sísmicos

Para realizar el análisis sísmico, el reservorio se ha considerado en 10 masas

discretas, las cinco primeras representan las masas concentradas del fuste, la
sexta masa al nivel del fondo esférico y a la superficie troncocónica, la séptima
masa al nivel de la Masa Impulsiva, la octava la masa al nivel de la Masa
Convectiva, la novena masa al nivel de la Pared Cilíndrica y la décima masa al
nivel de la Cúpula Superior. Para el diseño de este reservorio, se trabajará con
concreto de resistencia la compresión de 280 kg/cm2 para la Cúpula Superior
y el Fuste del Reservorio. Para el resto de elementos, Cúpula Inferior, Anillo
Superior, Pared Cilíndrica, Viga Interior, Losa de Fondo, Losa de Fondo
Esférico y Viga de Fondo, utilizaremos concreto de resistencia a la compresión
de 350 kg/cm2.

 Metrado de Cargas y Fuerza Lateral

Peso Total del muro del reservorio.

 Peso del Muro con influencia del agua.

Pesos Efectivos

Fuerzas Estáticos
Diseño de Elementos Estructurales

Diseño de la cúpula

Viga Anillo Superior

 Diseño de la pared cilíndrica

Según RNE E060 se procederá al cálculo de acero por la flexión que se produce en
las paredes. Del análisis se tiene que el momento flector producido en el apoyo
máximo es:
Diseño de chimenea de Acceso

Este conducto estará sometido a la acción de la presión exterior producida por el

líquido que se encuentra su alrededor.

Diseño de viga de anillo interior

Diseño de Fondo Cónico.

Diseño de armadura Meridiona

Diseño de Armadura Anular

Diseño de la losa de fondo en Cúpula Esférica

Es casquete esférico de fondo estará sometido a las cargas debido al peso propio,
peso del líquido, peso de la chimenea de acceso.

Diseño de Armadura meridional

Diseño de Armadura Anular

Diseño de la Losa de fondo en Cúpula Esférica
Es casquete esférico de fondo estará sometido a las cargas debido al peso propio,
peso del líquido, peso de la chimenea de acceso.

Diseño de Armadura Meridional

Diseño de Armadura Anular

Diseño de viga de fondo

La viga de fondo se halla sometida a las compresiones del fondo cónico como el fondo
esférico, debido a que los esfuerzos que se transmiten a la viga no son verticales, por
lo que la encargada de absorber las componentes horizontales ya sea de tracción o
compresión es esta viga circular de fondo.
Diseño de Fuste

Después del análisis del fuste al aplicarle las cargas sísmicas, carga muerta, carga
viva. Se obtiene los siguientes esfuerzos en los elementos diferenciales de la
estructura del fuste, el cual me muestra cómo se comporta el fuste ante la aplicación
de dichas cargas.

El siguiente cuadro muestra las cargas axiales, momentos flectores y cortantes.

2.5. Diseño y cálculo hidráulico de alcantarillado

2.5.1. Datos iniciales

Como datos iniciales tenemos la población sacada del censo y el caudal e diseño
para la red de alcantarillado.

2.5.2. Trazado preliminar de los buzones

Debido al área pequeña de nuestro proyecto y suponiendo un crecimiento no tan

considerable en 20 años, se hizo un trazado preliminar de los buzones dentro del
terreno y área de influencia del proyecto.
Teniendo en total 7 tramos principales que desembocan en el punto más bajo del
nuestro terreno, en la dirección norte-este las consideraciones tomadas son las que la
norma OS.070 indica, por ejemplo, el buzón iniciador (Bz-1) se encuentra a 1.20 m de
profundidad con respecto al nivel del terreno natural, por lo que los buzones que
continúan el tramo estarán inicialmente también a 1.20 m, el punto de desemboque
de la red se encuentra en un punto a 2660 msnm. Según la longitud entre buzones la
norma nos permite usar diámetros de al menos 200 mm.
2.5.3. cálculos de la red de alcantarillado.
Consideraciones:
La velocidad debe estar en el rango de la norma y la presión tractiva de igual
forma
 CAPÍTULO III “ESPECIFICACIONES TÉCNICAS“
3. ESPECIFICACIONES TÉCNICAS

3.1 LÍNEA DE AGUA POTABLE

3.1.1 CÁMARAS ROMPE-PRESIÓN

a) Cámara Rompe-presión
Descripción de la partida:
Son estructuras, cuya función principal es la de reducir la presión hidrostática
a cero o a la atmosférica, generando un nuevo nivel de agua y creándose una
zona de presión dentro de los límites de trabajo de las tuberías.
Modos de ejecución
Cuando existe mucho desnivel entre la captación y algunos puntos a lo largo
de la línea de conducción, pueden generar presiones superiores a la máxima
que puede soportar una tubería. En esta situación, es necesaria la construcción
de cámara rompe presión que permita disipar la energía y reducir la presión
relativa a cero (presión atmosférica), con la finalidad de evitar daños en la
tubería.
Sub partidas
➢ Tarrajeo interior con mortero 1.5x1.5cm
➢ Concreto para solados e=0.05 C:H:, 1:12
➢ Tapa sanitaria metálica 0.60x0.60 • Encofrado y Desencofrado Normal
➢ Acero estructural trabj. p/losa de fondo base de buzón cámara, caja
(costo prom. i/desp.)
➢ Concreto f’c=210 kg/cm2 C:A:P: c7 mezcladora(cemento PI)
➢ Prueba de calidad del concreto (prueba a la compresión)
Medición
La unidad de medida será en unidad (und).
Base de pago
La partida descrita será pagada de acuerdo al precio unitario indicado en el
presupuesto de la presente obra. Entendiéndose que dicho pago constituirá la
compensación total por el coste de la mano de obra, materiales, equipos e
imprevistos necesarios para completar este ítem.
b) Suministro e instalación de cámaras rompe-presión
Descripción de la partida
 Incluye los accesorios necesarios, mano de obra y herramientas necesarias
para el suministro e instalación y puesta en marcha de las cámaras rompe-
presión.
Materiales
➢ Codo DN 152.4 mm 90°
➢ Unión DN 152.4mm Materiales
➢ Herramientas manuales
Medición
La unidad de medida será en unidad (und).

3.2.-Pruebas Realizadas al suministro de agua

a) Instalación de tubería de PVC prueba hidráulica y desinfección
Prueba Hidráulica
Antes de procederse al enlucido interior, la cuba será sometida a la prueba
hidráulica para constatar la impermeabilidad, será llenada con agua hasta su
nivel máximo por un lapso de 24 horas. En caso que no se presenten
filtraciones se ordenará descargarlo y enlucir. En caso que la prueba no sea
satisfactoria, se repetirá después de haber efectuado los resanes tantas veces
como sea necesario para conseguir la impermeabilidad total de la cuba. Los
resanes se realizarán picando la estructura, sin descubrir el fierro, para que
pueda adherirse el concreto preparado con el aditivo respectivo.

variable
La tubería debe ser instalada teniendo en cuenta el sentido del flujo del agua,
debiendo ser siempre la campana opuesta al sentido de circulación del agua.
Después de cada jornada de trabajo de entubado, de acuerdo al clima es
necesario proteger la tubería de los rayos del sol y golpes o desmoronamiento
de taludes de la zanja, debiendo cuidar esto con una sobrecama de arena
gruesa o material seleccionado, dejando libres sólo las uniones de la tubería.

Medición
La unidad de medida será en metros (m).

3.3. SUMINISTRO DE TUBERÍAS

3.3.1 Tubería PVC-U UF NTP ISO 4422 PN 10
Descripción
La instalación de tuberías será de policloruro de vinilo (PVC) y de acuerdo a las
presiones que se necesita según diseño. Las tuberías PVC se ajustarán a las Normas
Oficiales N° 339.002 ITINTEC.
Las líneas de agua potable, serán instaladas con los diámetros indicados en los
planos, cualquier cambio deberá ser aprobado específicamente por la Supervisión.
Las presentes Especificaciones Técnicas corresponden al Suministro e Instalación y
Puesta en Servicios de Tuberías y Accesorios de PVC "POLICLORURO DE VINILO"
de acuerdo a la Norma Técnica Nacional ISO 4422 que reemplaza a la Norma
ITINTEC No.399.002 para la conducción de Fluidos a Presión - Clase Pesada SAP
(Standard Americano Pesado) De acuerdo a las Normas ISO 4422, la tubería se
clasifica en series, las cuales están en función a las presiones de trabajo máxima
continuas a la temperatura de 20 °C.
El material deberá ser llevado a almacén y no podrá ser utilizado hasta que el Ing.
Supervisor así lo autorice después de haber evaluado todas las tuberías.
Las tuberías serán correctamente almacenadas adecuadamente en una superficie
plana que no afecte a la campana de la tubería. El manejo de la tubería será muy
cuidadoso, debiendo tener cuidado en no arrojarla, ya que esto podría deteriorar la

tubería.
Modo de ejecución de la partida
La Red de Tubería PVC debe ser colocada en línea recta llevando una mínima
pendiente, evitando que sea instalada siguiendo la topografía del terreno si éste es
accidentado o variable.
La tubería debe ser instalada teniendo en cuenta el sentido del flujo del agua, debiendo
ser siempre la campana opuesta al sentido de circulación del agua. Después de cada
jornada de trabajo de entubado, de acuerdo al clima es necesario proteger la tubería
de los rayos del sol y golpes o desmoronamiento de taludes de la zanja, debiendo
cuidar esto con una sobrecama de arena gruesa o material seleccionado, dejando
libres sólo las uniones de la tubería.
Para el caso de instalación de tubería con unión rígida deberá seguirse las siguientes
recomendaciones:
➢ Antes de iniciar el entubamiento se debe trabajar cuidadosamente la espiga y
campanas de los tubos a empalmar formando un chaflán externo a la espiga y
un chaflán interno a la campana.
➢ Limpiar cuidadosamente ambas superficies de contacto (usando gasolina,
thinner o ron de quemar). Medir exactamente la longitud de la campana,
marcándole luego en la espiga correspondiente.
➢ Limar en sentido circular cuidadosamente las superficies de contacto y
distribuir sin excesos la cantidad necesaria de pegamento PVC en ambas
superficies de contacto tanto en la espiga del tubo como en el interior de la
campana y con ayuda de una brocha pequeña.
➢ Después de la aplicación del pegamento introduce el tubo en la campana con
un movimiento rectilíneo, asegurando que la inserción de la espiga sea igual a
la longitud de la campana.
➢ No gire el tubo introducido, pues podría romperse la continuidad de la película
del pegamento aplicado previamente. Efectuar el empalme introduciendo la
espiga hasta la distancia marcada y darle 1/4 de vuelta para mejor distribución
del pegamento.
➢ Las unidades pegadas no deben moverse durante un tiempo mínimo de cinco
minutos, a este tiempo debe moverse con cuidado ya que la unión realizada
alcanzará su máxima resistencia después de 24 horas.
 Para tubos de unión flexible, se debe de tener en cuenta los siguientes pasos
durante la instalación de los mismos.
➢ Verificar la presencia del chaflán en la espiga del tubo a instalar, y marcar sobre
ella la longitud a introducir. Limpie cuidadosamente el interior de la campana y
el anillo de caucho de espiga del tubo a instalar.
➢ A continuación, el instalador presenta o ajusta el tubo cuidando que el chaflán
quede insertado en el anillo, mientras que otro operario procede a empujar el
tubo hasta el fondo, retirándo luego 1 cm.
➢ Esta operación puede efectuarse con ayuda de una barreta y un taco de
madera para facilitar la instalación.

Materiales
➢ Tubería PVC UF SN2
➢ Anillo jebe p/tuber. PVC
Medición
La unidad de medida será en metros (m).
3.3.2 Prueba Hidráulica
Antes de procederse al enlucido interior, la cuba será sometida a la prueba
hidráulica para constatar la impermeabilidad, será llenada con agua hasta su
nivel máximo por un lapso de 24 horas. En caso que no se presenten filtraciones
se ordenará descargarlo y enlucirlo. En caso que la prueba no sea satisfactoria,
se repetirá después de haber efectuado los resanes tantas veces como sea
necesario para conseguir la impermeabilidad total de la cuba. Los resanes se
realizarán picando la estructura, sin descubrir el fierro, para que pueda adherirse
el concreto preparado con el aditivo respectivo.
Medición
La unidad de medida será en metros (m).

3.4.-CONEXIONES DOMICILIARIAS
3.4.1 TRABAJOS PRELIMINARES
Descripción de la partida
Esta partida comprende todos los trabajos necesarios para la demolición y rotura
de contrapiso manualmente. El método de ejecución a ser utilizado por el personal
encargado de esta labor, debe ser el más adecuado y además supervisado
permanentemente. Será necesaria prever las medidas de seguridad que demanda
la ejecución de esta partida; tanto para garantizar la no caída de los materiales en
trabajo, como su seguridad, igualmente se tomará todas las precauciones
necesarias para evitar daños o accidentes al personal y terceros.
Equipos
Herramientas manuales
Medición
La unidad de medida será en metros (m).

3.4.2 SUMINISTRO E INSTALACION DE TUBERIAS Y ACCESORIOS 4.2.1

Suministro e instalación tubería PVC c-10 NTP ISO 399.166 Descripción de la
 partida El suministro e instalación de tuberías será de policloruro de vinilo (PVC)
y de acuerdo a las presiones que se necesita según diseño. Las tuberías PVC se
ajustarán a las Normas Oficiales N° 339.002 ITINTEC. Las líneas de agua potable,
serán instaladas con los diámetros indicados en los planos, cualquier cambio
deberá ser aprobado específicamente por la Supervisión. Las presentes
Especificaciones Técnicas corresponden al Suministro e Instalación y Puesta en
Servicios de Tuberías y Accesorios de PVC "POLICLORURO DE VINILO" de
acuerdo a la Norma Técnica Nacional ISO 4422 que reemplaza a la Norma
ITINTEC No.399.002 para la conducción de Fluidos a Presión - Clase Pesada
SAP (Standard Americano Pesado).

3.5.-COLECTOR Y REDES SECUNDARIAS

3.5.1 TRABAJOS PRELIMINARES

a) Trazo y replanteo inicial del proyecto para líneas redes alcantarillado

Descripción de la partida
El trazo consistirá en llevar al terreno los ejes y niveles establecidos en el plano
de trazo, y el replanteo consistirá en ubicar todos los elementos componentes
de la obra con sus medidas, durante el proceso de construcción, siempre de
acuerdo a lo ya determinado en los planos de planta, elevación, cortes y
detalles.

Modo de ejecución de la partida

El trazo, alineamiento, gradientes, distancias y otros datos deberán ajustarse
estrictamente a los planos perfiles del proyecto aprobado. Se efectuará el trazo
y replanteo, previa revisión del alineamiento de las calles y verificación de los
cálculos correspondientes. Cualquier modificación de los perfiles por exigir
será aprobada por el Ingeniero supervisor.

Materiales
➢ Acero de refuerzo F'Y= 4200 KG/CM2 grado 60
➢ Yeso
➢ Pintura esmalte sintético Equipos
➢ Herramientas manuales
➢ Nivel topográfico
➢ Estación total precisión Medición La unidad de medida será en
kilómetros (km).
➢
b) Replanteo final para líneas redes-alcantarillado

Descripción de la partida
 El CONTRATISTA procederá al replanteo general de la obra de acuerdo a lo
indicado en los planos del proyecto y aprobado por el Supervisor. El
mantenimiento de los Benchmarks (BM), plantillas de cotas, estacas, y demás
puntos importantes del eje, será responsabilidad exclusiva del contratista,
quien deberá asegurarse que los datos consignados en los planos sean
fielmente trasladados al terreno de modo que la obra cumpla, una vez
concluida, con los requerimientos y especificaciones del proyecto.
Antes del inicio de los trabajos se deberá coordinar con el Supervisor sobre la
ubicación de los puntos de control geográfico, el sistema de campo a emplear,
la documentación, sus referencias, tipo de marcas en las estacas, colores y el
resguardo que se implementará en cada caso.
Modo de ejecución de la partida
Durante la ejecución de la obra el Contratista deberá llevar un control
topográfico permanente, para cuyo efecto contará con los instrumentos de
precisión requeridos, así como con el personal técnico calificado y los
materiales necesarios. Concluida la obra, El Contratista deberá presentar al
Ingeniero Supervisor los planos post construcción.

3.6.-EXCAVACIÓN BUZONES

3.6.1 Excavación c/equipo Buzones en TN

Descripción de la partida

Esta partida consistirá en la excavación de buzones con equipo; para conseguir los
niveles de fundación necesarios que se requieren para la instalación de los
buzones, en conformidad con los niveles y dimensiones indicadas en los planos.
Modo de ejecución de la partida
Antes de iniciar las excavaciones se requiere la aprobación, por parte del
Supervisor, de los trabajos de topografía, desbroce, limpieza y demoliciones si fuera
el caso, así como los de remoción de especies vegetales que interfieran con los
trabajos a ejecutar. La secuencia de todas las operaciones de excavación debe ser
tal, que asegure la utilización de todos los materiales aptos y necesarios para la
construcción de las obras señaladas en los planos del Proyecto o indicadas por el
Supervisor. Cuando se estén efectuando las excavaciones, se deberá tener
cuidado para que no se presenten depresiones y hundimientos, acordonamientos
de material que afecten el normal escurrimiento de las aguas superficiales. Al
terminar los trabajos de excavación, el Contratista deberá limpiar y conformar las
zonas laterales de la vía, las de préstamo y las de disposición de sobrantes, de
acuerdo con las indicaciones del Supervisor. Las excavaciones se deberán ceñir a
los alineamientos, pendientes y cotas indicadas en los planos u ordenados por el
Supervisor.

Equipos

Herramientas manuales.
 Medición

Para excavaciones se medirán en (m3). El volumen se obtendrá multiplicando el

ancho de la zanja por la altura (promedios de ser el caso), para luego así obtenida
el área se multiplica por la longitud.

CAPÍTULO IV “PLANOS”
4.1 Sistema de Abastecimiento de Agua Potable, Planta, perfil, conexiones y
accesorios
4.2 Sistema de Redes de Aguas Residuales, Planta, perfil, accesorios y conexiones

Los planos están adjuntados en la carpeta drive.

5. MANUAL DE OPERACIÓN Y MANTENIMIENTO

GENERALIDADES
Una de las partes más importantes de un sistema de alcantarillado pluvial es el proceso de
recolección de aguas pluviales, cuyo conocimiento de su diseño, operación y administración
puede ser vital para el éxito de las acciones de emergencia Este manual es un documento de
gestión operacional que permite señalar las principales actividades, normas y procedimientos
relacionados al mantenimiento del sistema de alcantarillado; con el propósito que el personal
encargado de estas labores proceda en forma correcta y segura en la realización de ellas,
teniendo como objetivo general el de asegurar permanentemente una eficiente operación y
prolongada vida útil de los componentes del sistema de alcantarillado EI mantenimiento del
sistema de colectores, incluyendo el aseo y la inspección de sus componentes. es
fundamental para lograr su óptimo funcionamiento. de sobrecostos, tanto por su
inoperatividad, como por los arreglos de reparaciones que deban efectuarse. Para dar un
buen servicio a la población, se tienen que realizar los siguientes trabajos:
• Inspección de colectores
• Operación de Colectores Secundarios y Principales
• Mantenimiento de Colectores Secundarios y Principales Para el sistema de colectores se
considera la ejecución de tres tipos de mantenimiento
• Mantenimiento Predictivo
• Mantenimiento Preventivo
• Mantenimiento Correctivo

1. OPERACIÓN DE COLECTORES

El sistema de alcantarillado proyectado en el área de estudio funcionará por gravedad. La

operación del sistema de alcantarillado es limita, generalmente se realiza cuando una tubería
se encuentra recargada y para evitar desbordes y aniegos, por algún motivo se requiere
realizar desvíos temporales del flujo del caudal, hasta que se reduce como, por ejemplo: el
desatoro, reparación o instalación de una nueva red de tuberías. En estos casos es importante
tener en cuenta que luego de concluida la necesidad de desvió de flujo, esta debe volver a
sus condiciones normales.

2. MANTENIMIENTO DE COLECTORES

EI programa general de mantenimiento de colectores abarca una serie de medidas: las cuales
abarcan labores de mantenimiento predictivo, preventivo y correctivo de cada uno de los
elementos que componen el sistema de alcantarillado.

3. LIMPIEZA A. LIMPIEZA DE COLECTORES

A fin de garantizar un buen funcionamiento de las redes colectoras y evitar aniegos, la

limpieza de colectores se debe en forma programada Esta limpieza puede ser del Tipo Manual
o del Tipo Mecánico. La limpieza del tipo manual puede darse con barras y la del tipo
mecánico con Camión Hidrojet o Maquinas de Baldes. Se deberá identificar, en función a la
antigüedad de la tubería y la pendiente de la misma, los tramos de la red críticos, que merece
mantenimiento más frecuente y los no críticos, aquellos que necesitan mantenimiento más
espaciado. La frecuencia de mantenimiento para los tramos críticos será de seis meses y para
los no críticos un afio. Se deberá realizar la limpieza de los tramos iniciales de los colectores
can abundante charras de agua.

• Limpieza Manual Con barra

Practico para sistemas obstruidos 0 atorados. Son barras 0 varillas, aproximadamente de 3/8"
a 1/4' de diámetro y 1,00 de longitud, y son hechas generalmente de acero templado. Se
pueden adaptar ciertos dispositivos como: cortadores de raíces, cortadores expandibles can
cuchillas adaptables al diámetro de la tubería. También pueden emplearse cables de acero
de 12 mm, de longitud variable, En ambos, casos se pueden adaptar ciertos dispositivos como
cortadores de raíces y cortadores expandibles con cuchillas adaptables al diámetro de la
tubería Se deberán abrir las tapas de los buzones aguas abajo y aguas arriba del tramo
afectado y esperar 15 minutos antes de ingresar, para permitir una adecuada ventilación de
los venenosos que se producen en las alcantarillas. Cuando sea necesario, se deberá
ocasionar el represamiento del flujo en una camada de inspección, cerrando con compuertas
manejadas a mano, el arranque de la tubería. AI levantarse dicha compuerta, el agua
represada ingresa violentamente a través de la tubería arrastrando los dep6sitos aguas abajo.
Esta práctica da muy buenos resultados en tuberías de diámetro de 150 a 200 mm.

• Limpieza con Carnian Hidrojet

La operación se realiza desde el exterior del sistema. Sin necesidad que un operador ingrese
al buzón caja de inspección. Este tipo de mecanismo de limpieza es eficiente para remover y
transportar solido como gravas, rocas, ladrillos y además raíces, lodos, arena y grasa. Consta
de una bomba a presión para el lavado de la tubería con manguera de 1 ½” o 2" al vacío para
el seccionamiento de los sólidos depositados en el colector. • Limpieza con máquinas de
baldes Consiste en dos winches de gran poder, can cables de acero que pueden alcanzar la
distancia entre los buzones de Inspecci6n, no mayores a 230 m. EI sistema está diseñado
para que una especie de pala o cuchara o balde, sea movida por los cables en cualquier
dirección a 10 largo de la tubería. La especie de cuchara está diseñada de tal forma que
cuando uno de los lados se abre, el otro se cierra y viceversa.
Este sistema consta de 2 máquinas una maquina jaladora y otra maquina descargadora
ambas funcionan simultáneamente con un cable acerado de 1/2' y un balde de 2 asas en el
extremo y una boca de sapo que sirve para cerrar el balde en el momento de la extracción del
sedimento y que al ser jalado par el otro lado. Los baldes son de distintos tamaños y se usan
según el diámetro del colector. Cambio y/o reubicación de colectores de las inspecciones de
campo el tiempo de servicio de la tubería y el flujo can que trabaja se conoce el estado de las
tuberías en forma superficie. Si de los resultados de inspecciones nos da un indicio que la
tubería se encuentra deteriorada y se hace extracción de muestras de la tubería can la cual
debe cambiar todo el colector. Generalmente las muestras presentan deterioro en la parte
superior de la tubería debido a la acción corrosiva de los gases llegándose a la conclusión de
que todo el colector debe cambiarse para 10 cual se hace el expediente técnico
 PENDIENTE TUB

COTA RASAN2T72E6.0

COTA TERRENO
ALTURA COR2T72E4.0
TIPO TERREN

GRADIENTE
LINEA 2722.0
ELEVACION (msnm)

27O

2728.0
2718.0

2720.0

2C o7t3a :02.7028.500 msnm

Q = 1.51 0m+/ 0s00 0+020 0+040 0+060 0+080 0+100 0+120 0+140 0+160 0+180 0+200 0+220 0+240 0+260 0+280 0+300 0+320 0+340 0+360 0+380 0+400 0+420 0+440 0+460 0+480 0+500 0+520 0+540 0+560 0+580 0+600 0+620 0+640 0+660 0+680 0+700 0+720 0+740 0+760 0+780 0+800 0+820 0+840 0+860 0+880 0+900 0+920 0+940 0+960 0+980 1+000 1+020 1+040 1+060 1+080 1+100 1+120 1+140 1+160 1+180 1+200 1+220 1+240 1+260 1+280 1+300 1+320 1+340 1+360 1+380 1+400 1+420 1+440 1+460 1+480 1+500 1+520 1+540 1+560 1+580 1+600 1+620 1+640 1+660 1+680 1+700 1+720 1+740 1+760 1+780 1+800 1+820 1+840 1+860 1+880 1+900 1+920 1+940 1+960 1+980 2+000 2+020 2+040 2+060 2+080 2+100 2+120 2+140 2+160 2+180 2+200 2+220 2+240 2+260 2+280 2+300 2+320 2+340 2+360 2+380 2+400 2+420 2+440 2+460 2+480 2+500 2+520 2+540 2+560 2+580 2+600 2+620 2+640 2+660 2+680 2+
CAPT ACI ON
278342.0

2586.0

2588.0

2590.0

2592.0

2594.0

2596.0

2598.0

2600.0

2602.0

2604.0

2606.0

2608.0

2610.0

2612.0

2614.0

2616.0

2618.0

2620.0

2622.0

2624.0

2626.0

2628.0

2630.0

2632.0

2634.0

2636.0

2638.0

2640.0

2642.0

2644.0

2646.0

2648.0

2650.0

2652.0

2654.0

2656.0

2658.0

2660.0

2662.0

2664.0

2666.0

2668.0

2670.0

2672.0

2674.0

2676.0

2678.0

2680.0

2682.0

2684.0

2686.0

2688.0

2690.0

2692.0

2694.0

2696.0

2698.0

2700.0

2702.0

2704.0

2706.0

2708.0

2710.0

2712.0

2714.0

2716.0

2718.0

2720.0

2722.0

2724.0

2726.0

2728.0

2730.0

2732.0

2734.0

2736.0

2738.0

2740.0

2742.0

2744.0
16.0
2728.35 0.00 2728.35 2728.35

2726.84 0.00 2726.84 2726.84

2725.33 0.00 2725.33 2725.33

2723.82 0.00 2723.82 2723.82

2722.31 0.00 2722.31 2722.31

2720.80 0.00 2720.80 2720.80

2719.29 0.00 2719.29 2719.29

2717.78 0.00 2717.78 2717.78

2716.27 0.00 2716.27 2716.27

2714.76 0.00 2714.76 2714.76

2713.25 0.00 2713.25 2713.25

2711.74 0.00 2711.74 2711.74

2710.23 0.00 2710.23 2710.23

2708.72 0.00 2708.72 2708.72

2707.21 0.00 2707.21 2707.21

2705.70 0.00 2705.70 2705.70

2704.19 0.00 2704.19 2704.19

2702.68 0.00 2702.68 2702.68

2701.17 0.00 2701.17 2701.17

2699.66 0.00 2699.66 2699.66

en 804.03m
S=-7.55%

2698.15 0.00 2698.15 2698.15

2696.64 0.00 2696.64 2696.64

2695.13 0.00 2695.13 2695.13

2693.62 0.00 2693.62 2693.62

2692.11 0.00 2692.11 2692.11

2690.60 0.00 2690.60 2690.60

2689.09 0.00 2689.09 2689.09

2687.58 0.00 2687.58 2687.58

2686.07 0.00 2686.07 2686.07

2684.56 0.00 2684.56 2684.56

2683.05 0.00 2683.05 2683.05

2681.54 0.00 2681.54 2681.54

2680.03 0.00 2680.03 2680.03

2678.52 0.00 2678.52 2678.52

2677.01 0.00 2677.01 2677.01

2675.49 0.00 2675.49 2675.49

2673.98 0.00 2673.98 2673.98

2672.47 0.00 2672.47 2672.47

2670.96 0.00 2670.96 2670.96

2669.45 0.00 2669.45 2669.45

S=-7.49%
en 1.17m

2667.94 0.00 2667.94 2667.94

2666.41 0.00 2666.41 2666.41

2664.88 0.00 2664.88 2664.88

2663.34 0.00 2663.34 2663.34

2661.81 0.00 2661.81 2661.81

2660.27 0.00 2660.27 2660.27

en 238.84m
S=-7.68%

2658.74 0.00 2658.74 2658.74

2657.20 0.00 2657.20 2657.20

2655.67 0.00 2655.67 2655.67

2654.13 0.00 2654.13 2654.13

2652.60 0.00 2652.60 2652.60

2651.06 0.00 2651.06 2651.06

S=-3.67%
en 1.06m

2649.53 0.00 2649.53 2649.53

2649.53 0.00 2649.53 2649.53

2649.67 0.00 2649.67 2649.67

2649.81 0.00 2649.81 2649.81

2649.95 0.00 2649.95 2649.95

2650.09 0.00 2650.09 2650.09

en 227.49m
S=0.69%

2650.22 0.00 2650.22 2650.22

2650.36 0.00 2650.36 2650.36

2650.50 0.00 2650.50 2650.50

2650.64 0.00 2650.64 2650.64

2650.78 0.00 2650.78 2650.78

2650.92 0.00 2650.92 2650.92

en 0.54m
S=1.57%

2651.27 0.00 2651.27 2651.27

2651.84 0.00 2651.84 2651.84

2652.41 0.00 2652.41 2652.41

2652.98 0.00 2652.98 2652.98

2653.55 0.00 2653.55 2653.55

2654.12 0.00 2654.12 2654.12

2654.69 0.00 2654.69 2654.69

2655.27 0.00 2655.27 2655.27

2655.84 0.00 2655.84 2655.84

2656.41 0.00 2656.41 2656.41

2656.98 0.00 2656.98 2656.98

en 448.04m
S=2.85%

2657.55 0.00 2657.55 2657.55

2658.12 0.00 2658.12 2658.12

2658.69 0.00 2658.69 2658.69

2659.26 0.00 2659.26 2659.26

2659.83 0.00 2659.83 2659.83

2660.40 0.00 2660.40 2660.40

2660.97 0.00 2660.97 2660.97

2661.54 0.00 2661.54 2661.54

2662.11 0.00 2662.11 2662.11

2662.68 0.00 2662.68 2662.68

2663.25 0.00 2663.25 2663.25

S=-3.44%
en 0.50m

2663.57 0.00 2663.57 2663.57

2661.26 0.00 2661.26 2661.26

2658.95 0.00 2658.95 2658.95

2656.64 0.00 2656.64 2656.64

2654.33 0.00 2654.33 2654.33

2652.02 0.00 2652.02 2652.02

2649.71 0.00 2649.71 2649.71

en 274.07m
S=-11.56%

2647.39 0.00 2647.39 2647.39

PERFIL LONGITUDINAL - LINEA DE CONDUCCION

2645.08 0.00 2645.08 2645.08

2642.77 0.00 2642.77 2642.77

2640.46 0.00 2640.46 2640.46

2638.15 0.00 2638.15 2638.15

2635.84 0.00 2635.84 2635.84

2633.53 0.00 2633.53 2633.53

S=-5.70%
en 1.06m

2632.22 0.00 2632.22 2632.22

2632.22 0.00 2632.22 2632.22

2632.21 0.00 2632.21 2632.21

en 155.29m

0.00
S=-0.03%

2632.20 2632.20 2632.20

2632.20 0.00 2632.20 2632.20

2632.19 0.00 2632.19 2632.19

2632.19 0.00 2632.19 2632.19

S=-0.79%
en 1.04m

2632.18 0.00 2632.18 2632.18

2631.96 0.00 2631.96 2631.96

2631.60 0.00 2631.60 2631.60

2631.24 0.00 2631.24 2631.24

2630.87 0.00 2630.87 2630.87

2630.51 0.00 2630.51 2630.51

en 230.78m
S=-1.80%

2630.15 0.00 2630.15 2630.15

2629.79 0.00 2629.79 2629.79

2629.43 0.00 2629.43 2629.43

2629.07 0.00 2629.07 2629.07

2628.71 0.00 2628.71 2628.71

2628.35 0.00 2628.35 2628.35

S=-12.46%
en 0.45m

2627.73 0.00 2627.73 2627.73

2621.01 0.00 2621.01 2621.01

2614.28 0.00 2614.28 2614.28

en 127.96m
S=-33.61%

2607.56 0.00 2607.56 2607.56

2600.84 0.00 2600.84 2600.84

2594.12 0.00 2594.12 2594.12

S=-20.00% S=-3.80% S=-6.12%S=-1.02%S= 3.88% S= 10.62% S=3.87%
en 1.19m en 63.78m en 1.18men 44.11men 0.55m en 54.04m en 0.4e5nm715.13m

2587.40 0.00 2587.40 2587.40

2586.26 0.00 2586.26 2586.26

2585.50 0.00 2585.50 2585.50

2584.74 0.00 2584.74 2584.74

2584.33 0.00 2584.33 2584.33

2584.12 0.00 2584.12 2584.12

2584.95 0.00 2584.95 2584.95

2587.07 0.00 2587.07 2587.07

2589.20 0.00 2589.20 2589.20

S = 5.79%

2590.59 0.00 2590.59 2590.59

 PENDIENTE TUB

COTA TERRENO
COTA RASAN2T72E6.0
ALTURA COR2T72E4.0
TIPO TERREN

GRADIENTE
LINEA 2722.0

ELEVACION (msnm)
27O

2728.0
2718.0

2720.0

2C o7t3a :02.7028.500 msnm

Q = 1.51 2m+/ 7s00 2+720 2+740 2+760 2+780 2+800 2+820 2+840 2+860 2+880 2+900 2+920 2+940 2+960 2+980 3+000 3+020 3+040 3+060 3+080 3+100 3+120 3+140 3+160 3+180 3+200 3+220 3+240 3+260 3+280 3+300 3+320 3+340 3+360 3+380 3+400 3+420 3+440 3+460 3+480 3+500 3+520 3+540 3+560 3+580 3+600 3+620 3+640 3+660 3+680 3+700 3+720 3+740 3+760 3+780 3+800 3+820 3+840 3+860 3+880 3+900 3+920 3+940 3+960 3+980 4+000 4+020 4+040 4+060 4+080 4+100 4+120 4+140 4+160 4+148+0189
CAPT ACI ON
279302.0

2592.0

2594.0

2596.0

2598.0

2600.0

2602.0

2604.0

2606.0

2608.0

2610.0

2612.0

2614.0

2616.0

2618.0

2620.0

2622.0

2624.0

2626.0

2628.0

2630.0

2632.0

2634.0

2636.0

2638.0

2640.0

2642.0

2644.0

2646.0

2648.0

2650.0

2652.0

2654.0

2656.0

2658.0

2660.0

2662.0

2664.0

2666.0

2668.0

2670.0

2672.0

2674.0

2676.0

2678.0

2680.0

2682.0

2684.0

2686.0

2688.0

2690.0

2692.0

2694.0

2696.0

2698.0

2700.0

2702.0

2704.0

2706.0

2708.0

2710.0

2712.0

2714.0

2716.0

2718.0

2720.0

2722.0

2724.0

2726.0

2728.0

2730.0

2732.0

2734.0

2736.0

2738.0

2740.0

2742.0

2744.0

2746.0

2748.0

2750.0
16.0

2591.75 0.00 2591.75 2591.75

2592.91 0.00 2592.91 2592.91

2594.07 0.00 2594.07 2594.07

2595.23 0.00 2595.23 2595.23

2596.39 0.00 2596.39 2596.39

2597.54 0.00 2597.54 2597.54

2598.70 0.00 2598.70 2598.70

2599.86 0.00 2599.86 2599.86

2601.02 0.00 2601.02 2601.02

2602.18 0.00 2602.18 2602.18

2603.34 0.00 2603.34 2603.34

2604.50 0.00 2604.50 2604.50

2605.66 0.00 2605.66 2605.66

2606.81 0.00 2606.81 2606.81

2607.97 0.00 2607.97 2607.97

2609.13 0.00 2609.13 2609.13

2610.29 0.00 2610.29 2610.29

en 715.13m
S=5.79%

2611.45 0.00 2611.45 2611.45

2612.61 0.00 2612.61 2612.61

2613.77 0.00 2613.77 2613.77

2614.93 0.00 2614.93 2614.93

2616.08 0.00 2616.08 2616.08

2617.24 0.00 2617.24 2617.24

2618.40 0.00 2618.40 2618.40

2619.56 0.00 2619.56 2619.56

2620.72 0.00 2620.72 2620.72

2621.88 0.00 2621.88 2621.88

2623.04 0.00 2623.04 2623.04

2624.19 0.00 2624.19 2624.19

2625.35 0.00 2625.35 2625.35

2626.51 0.00 2626.51 2626.51

2627.67 0.00 2627.67 2627.67

2628.83 0.00 2628.83 2628.83

2629.99 0.00 2629.99 2629.99

en 0.88m
S=7.03%

2631.15 0.00 2631.15 2631.15

2631.99 0.00 2631.99 2631.99

2632.82 0.00 2632.82 2632.82

2633.65 0.00 2633.65 2633.65

2634.48 0.00 2634.48 2634.48

2635.31 0.00 2635.31 2635.31

2636.13 0.00 2636.13 2636.13

2636.96 0.00 2636.96 2636.96

2637.79 0.00 2637.79 2637.79

2638.62 0.00 2638.62 2638.62

2639.45 0.00 2639.45 2639.45

2640.28 0.00 2640.28 2640.28

2641.11 0.00 2641.11 2641.11

2641.93 0.00 2641.93 2641.93

2642.76 0.00 2642.76 2642.76

en 612.38m
S=4.14%

2643.59 0.00 2643.59 2643.59

2644.42 0.00 2644.42 2644.42

2645.25 0.00 2645.25 2645.25

2646.08 0.00 2646.08 2646.08

2646.91 0.00 2646.91 2646.91

2647.73 0.00 2647.73 2647.73

2648.56 0.00 2648.56 2648.56

2649.39 0.00 2649.39 2649.39

2650.22 0.00 2650.22 2650.22

2651.05 0.00 2651.05 2651.05

2651.88 0.00 2651.88 2651.88

2652.70 0.00 2652.70 2652.70

2653.53 0.00 2653.53 2653.53

2654.36 0.00 2654.36 2654.36

2655.19 0.00 2655.19 2655.19

2656.02 0.00 2656.02 2656.02

en 0.52m
S=8.64%

2657.11 0.00 2657.11 2657.11

2658.58 0.00 2658.58 2658.58

2660.06 0.00 2660.06 2660.06

2661.53 0.00 2661.53 2661.53

en 196.32m

2663.00 0.00 2663.00 2663.00

S=7.37%

2664.48 0.00 2664.48 2664.48

2665.95 0.00 2665.95 2665.95

2667.43 0.00 2667.43 2667.43

2668.90 0.00 2668.90 2668.90

2670.38 0.00 2670.38 2670.38

2671.00 0.00 2671.00 2671.00
2590

2592

2594

2596

2598

2600

2602

2604

2606

2608

2610

2612

2614

2616

2618

2620

2622

2624

2626

2628

2630

2632

2634

2636

2638

2640

2642

2644

2646

2648

2650

2652

2654

2656

2658

2660

2662

2664

2666

2668

2670

2672

2674

2676

2678

2680

2682

2684

2686

2688

2690

2692

2694

2696

2698

2700

2702

2704

2706

2708

2710

2712

2714

2716

2718

2720

2722

2724

2726

2728

2730

2732

2734

2736

2738

2740

2742

2744

2746

2748

2750
PERFIL LONGITUDINAL -
 - CANO MOLLOCONDO FRANK
- LIMA HUAMAN VICTOR
- CHAVEZ ANICAMA JOSE
- YUCRA CASTRO JHON

³
³ ³
³
³ ³
³

³
³ ³ ³
³ SECCIONES DE TUBERÍA - AGUA
³
³
³

³
³
³
POTABLE LC-04
(1/1)
CT: 2 7 2 7 . 3 5
CR: 2 7 2 4. 5 7
CT: 2 6 7 7 . 9 8
Paucarpata
CR: 2 6 7 9. 2 7

CT: 2 6 5 4 . 0 2
CR: 2 6 5 0. 5 0

CT: 2 6 2 7 . 2 0
CR: 2 6 2 3. 6 2
CT: 2 6 4 1 . 1 6
CR: 2 6 3 6. 9 9
01
³

³ METRAD O TU BER IAS

³ # TUB. Diam. Lo n g . ( m ) Pend. Mat. / Clase

CUADRO D E M ETRAD OS
³
CT: 2 6 3 4 . 6 0
CR: 2 6 2 8. 5 3
³ ³ ³ ³ ³

³
³
³
³
³
³

CT: 2 6 7 2 . 8 4
CR: 2 6 7 5. 4 9

CT: 2 7 2 0 . 0 9
CR: 2 7 1 7. 0 2

³ ³
³
³
³
³ CT: 26 2 9. 8 5
CR: 2 6 2 6. 5 1
CT: 2 6 5 4 . 0 6
CR: 2 6 5 0. 8 5

CT: 2 6 3 3 . 7 7
CT: 2 6 2 1 . 5 1
CR: 2 6 3 2. 2 2
CR: 2 6 2 1. 0 1

³ ³

³ ³

CT: 2 6 7 1 . 3 8
CR: 2 6 7 1. 7 2 ³

³
³
³
³
³ ³
³
³

CT: 2 7 2 4 . 3 9
CR: 2 7 2 0. 8 0

³ CT: 2 6 3 1 . 9 3
CT: 2 6 6 9 . 8 0 ³ CR: 2 6 2 9. 4 1
CR: 2 6 6 7. 9 4
³

CT: 2 6 5 4 . 2 4 CT: 2 6 3 0 . 5 7
CR: 2 6 5 1. 8 4 CR: 2 6 3 2. 2 1

CT: 2 6 0 2 . 3 6
CR: 2 6 0 4. 2 0

³ ³

³ ³

³
³ ³

³ ³
³

CT: 2 7 1 6 . 1 0
CR: 2 7 1 3. 2 5 CT: 2 6 3 3 . 5 4
CT: 2 6 3 3 . 3 3 CR: 2 6 3 1. 9 9
CR: 2 6 3 2. 1 9 ³

³
CT: 2 6 5 4 . 9 0
CR: 2 6 5 3. 2 7

CT: 2 6 5 3 . 5 4
CR: 2 6 4 9. 4 6

³
CT: 2 5 9 0 . 0 1
³ CR: 2 5 8 7. 4 0
³
³ ³
³ ³
³ ³
³
³ ³
³
³ ³
³ ³
³

CT: 2 6 5 6 . 6 0 CT: 2 6 3 6 . 6 7
CR: 2 6 5 4. 6 9 CR: 2 6 3 4. 0 6
CT: 2 7 1 2 . 5 4
CR: 2 7 0 9. 4 7

CT: 2 6 5 3 . 6 3
CR: 2 6 4 9. 8 1
CT: 2 6 3 6 . 8 6
CR: 2 6 3 2. 1 4

CT: 2 5 8 8 . 8 5
CR: 2 5 8 5. 1 2

³
³

³ ³ ³

³ ³ ³
³ ³

CT: 2 6 5 4 . 0 0 ³ CT: 2 6 3 9 . 4 8
CR: 2 6 5 0. 1 5 CR: 2 6 3 6. 1 3
³

CT: 2 6 8 8 . 8 2 ³
CR: 2 6 8 6. 8 2
CT: 2 6 6 0 . 0 4 CT: 2 5 8 4 . 9 4
CR: 2 6 5 6. 1 2 CR: 2 5 8 4. 1 2
CT: 2 6 3 5 . 7 9
CR: 2 6 3 1. 2 4
 COD O 45.00°

ELEV: 2795.939
E: 237169.4362
N: 8183398.6335
RESERVORIO
FACULTAD: HECHO POR: PROYECTO: LAMINA:
REDES DE AGUA POTABLE - CENTRO
C:\Users\LENOVO\OneDrive\Imagens\ucsp.jpg INGENIERIA CIVIL ESCALA: DPTO.:
POBLADO DE PAUCARPATA
AREQUIPA
1/1500
ESCUELA PROF. CURSO: FECHA: PROV: PLANO:

DEPARTAMENTO DE NOVIEMBRE - 2021 AREQUIPA

ARQUITECTURA E INGENIERIAS ABASTECIMIENTO PLANO EN PLANTA DE RED
DE LA CONSTRUCCION. DE AGUA Y GRUPO: DISTRITO:
ALCANTARILLADO DE AGUA POTABLE (REDES
CIV 8-3 PAUCARPATA
DE DISTRIBUCION)
 ESCUELA PROF.
DE LA CONSTRUCCION.

DEPARTAMENTO DE
ARQUITECTURA E INGENIERIAS

FACULTAD:
CURSO:
DE AGUA Y

INGENIERIA CIVIL
ALCANTARILLADO

ABASTECIMIENTO

Bz. 111
CT: 2661.63 H: 2.32m
CF: 2659.30

Bz. 174 Bz. 158

CT: 2668.13 H: 8.89m
Bz. 172 CT: 2700.21H: 3.24m
CF: 2659.25
CT: 2707.71H: 10.85m C F: 2696.97
CF: 2696.86

Bz. 156
CT: 2685.81
Bz. 166 H: 26.66m
CF: 2659.15
CT: 2699.41
H: 2.32m
Bz. 171 CF: 2697.09
CT: 2707.97
H: 11.26m
CF: 2696.71

Bz. 154
CT: 2701.34
CF: 2658.95 Bz. 109
H: 42.39m CT : 2677.78H: 18.62m
C F: 2659.16
Bz. 142
FECHA:

ESCALA:
GRUPO:

CT: 2683.42
Bz. 164
HECHO POR:

H: 24.32m
CF: 2659.10
CT: 2711.29 H: 14.37m
CF: 2696.92

Bz. 140
CT : 2700.42H: 41.42m
CF: 2659.00
Bz. 148
CT: 2702.95
Bz. 163 CF: 2658.70
H: 44.25m
CT: 2716.14 H: 19.36m
CF: 2696.78

Bz. 138
NOVIEMBRE - 2021

CT: 2706.66
H: 47.75m
CF: 2658.91

Bz. 107
Bz. 168 CT: 2691.59 H: 32.58m
CF: 2659.01
CT: 2703.88H: 45.25m
Bz. 126
1/1500

CF: 2658.63
Bz. 146 Bz. 136 CT: 2695.35H: 36.39m
CT: 2708.69 H: 50.10m CT: 2707.85 H: 49.05m CF: 2658.96
CF: 2658.60 CF: 2658.79
CIV 8-3

Bz. 161
CT : 2708.47H: 49.63m
C F: 2658.84
Bz. 124
CT: 2702.81 H: 43.93m
CF: 2658.87

Bz. 134
CT: 2706.14H: 47.46m
CF: 2658.68
Bz. 145
CT: 2709.36H: 50.86m
CF: 2658.50
Bz. 122
CT: 2711.24 H: 52.47m
CF: 2658.76 Bz. 105
Bz. 132 CT : 2704.65H: 45.76m
CT: 2706.93 H: 48.34m CF: 2658.88
CF: 2658.59

Bz. 120 Bz. 103

CT: 2714.54H: 55.87m CT: 2708.78H: 49.96m
CF: 2658.67 C F: 2658.82

Bz. 130
CT: 2708.16 H: 49.69m
CF: 2658.47 Bz. 101
CT: 2713.24H: 54.49m
CF: 2658.75

Bz. 118
CT: 2712.68 H: 54.15m
CF: 2658.53

Bz. 129
CT: 2706.91 H: 48.57m Bz. 99
CF: 2658.34 CT : 2720.03H: 61.40m
Bz. 116 CF: 2658.63
CT: 2713.38 H: 54.91m
CF: 2658.47

Bz. 97
CT: 2726.56H: 68.05m
C F: 2658.51
Bz. 114
CT: 2716.72H: 58.38m
CF: 2658.33
PROV:

DPTO.:
DISTRITO:

Bz. 95
CT : 2728.52H: 70.14m
CF: 2658.38

Bz. 113
CT: 2716.26 H: 58.06m
CF: 2658.20

Bz. 93
CT: 2729.09H: 70.88m
AREQUIPA

CF: 2658.21
PAUCARPATA

AREQUIPA

Bz. 82
CT: 2744.14
CF: 2741.87
H: 2.28m

Bz. 91 Bz. 80
CT: 2727.65 H: 69.59m Bz. 84 CT: 2751.13 H: 2.28m
CT: 2744.94 H: 6.79m C F: 2748.85
CF: 2658.06
CF: 2738.16

Bz. 86
CT: 2742.42H: 4.69m
C F: 2737.73

Bz. 88
CT: 2739.39 H: 2.33m
CF: 2737.06

Bz. 76
CT: 2735.16 H: 77.19m
CF: 2657.97
Bz. 78
CT: 2760.01 H: 2.94m
C F: 2757.07

Bz. 66
CT: 2761.92 H: 2.30m
CF: 2759.62

Bz. 68 Bz. 64
CT: 2765.13 H: 2.28m
CT: 2763.17 H: 3.82m
CF: 2762.86
CF: 2759.35
Bz. 70
CT: 2761.26
CF: 2757.69 Bz. 63
H: 3.57m CT: 2769.81H: 2.28m
C F: 2767.53

Bz. 72
CT: 2755.26 H: 2.28m
CF: 2752.98
Bz. 52
CT: 2771.61 H: 2.28m
C F: 2769.33

Bz. 74 Bz. 53
CT: 2743.58 H: 2.28m CT: 2770.82 H: 2.52m
CF: 2741.31 CF: 2768.30
Bz. 50
CT: 2770.59 H: 4.73m
PROYECTO:
PLANO:

CF: 2765.85
Bz. 56
CT: 2768.11 H: 2.47m
CF: 2765.64

Bz. 58
CT: 2763.29 H: 2.32m
CF: 2760.96

Bz. 60
CT: 2754.01 H: 2.32m
CF: 2751.68

Bz. 41
POBLADO DE PAUCARPATA
REDES DE AGUA POTABLE - CENTRO

CT: 2745.14 H: 7.95m

CF: 2737.19 Bz. 48
DE DISTRIBUCION)
DE AGUA POTABLE (REDES
PLANO EN PLANTA DE RED

CT : 2776.92H: 2.28m
C F: 2774.64

Bz. 188
CT : 2769.85H: 8.98m
C F: 2760.87

Bz. 181
CT: 2759.21 H: 7.65m
CF: 2751.55
Bz. 46
CT : 2785.49H: 2.28m
C F: 2783.22

Bz. 39
CT: 2748.36 H: 2.28m
CF: 2746.08

Bz. 186
CT: 2778.16 H: 17.42m
C F: 2760.73

Bz. 44
CT : 2788.54 H: 3.19m
C F: 2785.35
Bz. 179
CT: 2766.15 H: 14.71m
CF: 2751.43

Bz. 37
CT: 2756.11 H: 6.95m
CF: 2749.16 Bz. 184
CT : 2782.67H: 22.04m
C F: 2760.63

Bz. 35
CT: 2769.38 H: 2.28m
CF: 2767.10
Bz. 43
CT : 2787.94H: 2.28m
C F: 2785.66
Bz. 33
CT: 2757.78 H: 8.41m
CF: 2749.37 Bz. 177 Bz. 0
CT: 2771.54 H: 20.25m CT : 2786.86H: 2.28m
CF: 2751.29 C F: 2784.58

Bz. 6
CT: 2780.96 H: 20.46m
CF: 2760.50
Bz. 2
CT : 2784.73H: 2.28m
C F: 2782.46

Bz. 31
CT: 2755.65 H: 6.04m
CF: 2749.62 Bz. 14
CT: 2774.03 H: 22.83m
CF: 2751.20

Bz. 28 Bz. 7
CT: 2779.11 H: 3.45m
CT: 2767. 00 C F: 2775.66 Bz. 3
CF: 2764.19 CT : 2783.37 H: 3.37m
H: 2.81m CF: 2780.01

Bz. 4
CT: 2780.78 H: 2.28m
CF: 2778.50

Bz. 5
CT: 2776.66 H: 3.57m
CF: 2773.09

Bz. 26 Bz. 15
CT: 2754.49 CT : 2769.78H: 2.28m
CF: 2749.82 CF: 2767.51
H: 4.68m

Bz. 8
CT : 2772.53H: 2.28m
C F: 2770.25
Bz. 24
CT: 2756.84 H: 6.83m
CF: 2750.01

Bz. 17
CT : 2763.36H: 2.28m
CF: 2761.09

Bz. 9
CT : 2768.78H: 2.28m
C F: 2766.50

Bz. 22
CT: 2754.13 H: 3.64m
CF: 2750.48 Bz. 11
CT: 2757.9 3 Bz. 10
CF: 2754.84 CT: 2761.56 H: 3.02m
H: 3.09m C F: 2758.54
TUBERIA PVC(13) L = 39.29m S = 9.5% : 200mm
L = 9.18m S = 11.7% Ø : 200mm TUBERIA PVC( )

Bz. 12
CT: 2756. 05
TUBERIA PVC(21) CF: 2753.77
H: 2.28m
L = 10.84m S = 15.5% Ø : 200mm

Bz. 20
LAMINA:

CT: 2754.45
CF: 2752.11
H: 2.34m
 perfil longitudinal - tramo pri nci pal perfil longitudinal tramo principal 2.1
2 7 9 0 .0 2790
271 0.0 271 0

2 7 8 8 .0 2788

270 8.0 270 8

2 7 8 6 .0 2786

- CANO MOLLOCONDO FRANK

2 7 8 4 .0 2784

270 6.0 270 6

- LIMA HUAMAN VICTOR
2 7 8 2 .0 2782
- CHAVEZ ANICAMA JOSE
2 7 8 0 .0 2780
270 4.0 270 4
- YUCRA CASTRO JHON
2 7 7 8 .0 2778

2 7 7 6 .0 2776
270 2.0 270 2

2 7 7 4 .0 2774

270 0.0 270 0

2 7 7 2 .0 2772

2 7 7 0 .0 2770
PERFILES LONGITUDINALES TRAMO PRINCIPAL
2 7 6 8 .0 2768
269 8.0 269 8

- ALCANTARILLADO LC-07
2 7 6 6 .0

2 7 6 4 .0
2766

2764
269 6.0 269 6
(1/1)
2 7 6 2 .0 2762 269 4.0 269 4

2 7 6 0 .0 2760

269 2.0 269 2

Paucarpata
2 7 5 8 .0 2758

2 7 5 6 .0 2756

269 0.0 269 0

2 7 5 4 .0 2754

2 7 5 2 .0 2752
268 8.0 268 8

2 7 5 0 .0 2750

2 7 4 8 .0 2748
268 6.0 268 6 01
2 7 4 6 .0 2746

268 4.0 268 4

E L E VA CI O N (m s n m)
2 7 4 4 .0 2744

2 7 4 2 .0 2742

268 2.0 268 2

2 7 4 0 .0 2740

2 7 3 8 .0 2738
268 0.0 268 0

2 7 3 6 .0 2736

267 8.0 267 8

prefil calle 11
2 7 3 4 .0 2734
2720.0 2720

2 7 3 2 .0 2732

267 6.0 267 6

2 7 3 0 .0 2730

2718.0 2718
2 7 2 8 .0 2728

267 4.0 267 4

2 7 2 6 .0 2726

2 7 2 4 .0 2724
267 2.0 267 2 2716.0 2716
EL E V A CI O N ( ms n m)

2 7 2 2 .0 2722

267 0.0 267 0

2 7 2 0 .0 2720

2714.0 2714
2 7 1 8 .0 2718

266 8.0 266 8

2 7 1 6 .0 2716

2 7 1 4 .0 2714 2712.0 2712

266 6.0 266 6

2 7 1 2 .0 2712

2 7 1 0 .0 2710
266 4.0 266 4
2710.0 2710
2 7 0 8 .0 2708

266 2.0 266 2

2 7 0 6 .0 2706

2708.0 2708

ELEVACION (msnm)
2 7 0 4 .0 2704

266 0.0 266 0

2 7 0 2 .0 2702

2 7 0 0 .0 2700
265 8.0 265 8 2706.0 2706

2 6 9 8 .0 2698

2 6 9 6 .0 2696 265 6.0 265 6

0+00 0 0+02 0 0+0 40 0+060 0+ 080 0+100 0+12 0 0+1 40 0 +160 0+180 0 +20 0 0+ 220 0+240 0 +26 0 0+280 0+ 300 0+ 320 0+34 0 0+360 0+ 380 0+400 0 +42 0 0+4 40 0+460 0+ 480 0+ 5000 +5 1
2704.0 2704

2 7 0 7 .6 1

2 7 0 0 .7 1

2 6 9 4 .8 1

2 6 8 9 .9 1
2 7 0 6 .17

2 7 0 6 .89

2 7 0 6 .79

2 7 0 4 .08

2 7 0 1 .36

2 7 0 0 .97

2 7 0 0 .25

2 6 9 9 .77

2 7 0 1 .68

2 7 0 2 .65

2 7 0 2 .75

2 7 0 2 .35

2 7 0 2 .47

2 7 0 1 .88

2 7 0 0 .67

2 6 9 8 .13

2 6 8 3 .86

2 6 7 7 .59

2 6 7 1 .99

2 6 6 6 .86

0 0 .0 0 .020626616.16 .39 4
2 7 0 7 .9 7
2 6 9 4 .0 2694
COTA TE RRE N O

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0
A LTU RA C O R TE

0 .0 0
2 6 9 2 .0 2692

2 6 6 0 .3 0 8 7 3 2 .3 7
2 6 9 9 .0 4 8 8 8 4 .4 3

2 6 9 7 .8 6 8 8 8 3 .5 7

2 6 9 7 .9 7 8 8 5 8 .9 6

2 6 9 7 .2 1 8 8 5 6 .3 4

4 3 .2 4 9 2 6 5 9 .7 0 8 8 6 7 .9 6

4 1 .3 9 0 2 6 5 9 .9 5 8 8 6 2 .6 7

2 6 6 0 .2 5 8 7 5 3 .7 2
CO TA TA P A

4 1 3 .5 3 2 5 .6 5 8 2 6 6 0 .1 5 8 8 1 1 .7 2
2 6 9 0 .0 2690
Bz 2702.0 2702
CO TA F ON D O
2 6 8 8 .0 2688
Bz

9 .8 5 1

2 .2 4 1

2 .2 0 2

1 .3 2 5
ALTUR A

8 .9 2 9

7 .8 8 5
Bz

5 0 1 .2 6
DIST ANCIA

1 2 8 .5 0

1 8 6 .2 0

2 5 7 .2 3

3 3 3 .7 5

4 7 4 .8 5
2 6 8 6 .0 2686

7 2 .8 0
0 .0 0
ACOMULADA 2700.0 2700

2 6 8 4 .0 2684 PENDIENT E -1 .6 3 % e n 7 2 . 8 1 m 0.2 0% e n 5 5. 7 0 m -1 .3 2 % e n 5 7. 7 0 m 0. 2 0 % e n 7 1. 0 3 m 0. 3 2 % e n 7 6. 5 2 m 0. 1 8 % e n 7 9. 7 8 m 0.1 5% e n 6 1. 3 2 m 0. 2 0 % e n 2 6. 4 1 m

TIP O TE RRE N O
2 6 8 2 .0 2682

2 6 8 0 .0 2680 2698.0 2698

Bz. 171 Bz. 172 Bz. 174 Bz. 166 Bz. 148 Bz. 154 Bz. 156 Bz. 1 5 8 Bz. 111
2 6 7 8 .0 2678

2 6 7 6 .0 2676

2696.0 2696
2 6 7 4 .0 2674

2 6 7 2 .0 2672

2694.0 2694
2 6 7 0 .0 2670

0+000 0+ 020 0+ 040 0+ 060 0+ 080 0+100 0+120 0+140 0+ 153

2 7 1 6 .6 9

2 7 1 6 .7 5

2 7 1 3 .0 2

2 7 0 9 .3 1

2 7 0 5 .8 9

2 7 0 3 .0 6

2 7 0 1 .2 3
2 6 6 8 .0 2668

2 7 1 6 .1 4

2 6 9 9 .4 1
COTA TERRENO
2 6 6 6 .0 2666

0.00

0.00

0.00

0.00

0.00

0.00

0.00
0.00

0.00
ALTURA CORTE
2 6 6 4 .0 2664

2 6 9 9 .2 4 8 9 1 1 .2 2

2 6 9 7 .9 2 8 8 9 5 .3 2

2 6 9 7 .2 1 8 8 5 6 .3 4
COTA TAPA
2 6 6 2 .0 2662 Bz
COTA FONDO
2 6 6 0 .0 2660
Bz

1 6 .9 0 1

1 3 .3 7 3

2 .2 0 2
ALTURA
Bz
2 6 5 8 .0 2658

1 5 3 .0 9
6 9 .3 0
0 .0 0
2 6 5 6 .0 2656

0 + 0 00 0+ 0 20 0+ 04 0 0+ 060 0 + 0 80 0+ 100 0+ 120 0+ 140 0+ 160 0 + 1 80 0+ 200 0 + 2 20 0+ 240 0+ 260 0+ 280 0+ 300 0+ 32 0 0+ 340 0 + 3 60 0+ 380 0+ 400 0+ 420 0+ 440 0 + 4 60 0+ 480 0+ 500 0+ 520 0+ 540 0 + 5 60 0+ 580 0 + 60 0 0 + 6 20 0+ 640 0+ 660 0+ 680 0+ 700 0+ 720 0+ 740 0 + 7 60 0+ 780 0+ 800 0+ 820 0+ 840 0 + 8 60 0 + 8 80 0+ 900 0+ 920
DISTANCIA
2 7 8 5 .4 3

2 7 8 4 .0 0

2 7 8 3 .3 8

2 7 8 2 .6 6

2 7 7 7 .6 8

2 7 7 5 .9 6

2 7 7 4 .3 1

2 7 7 2 .2 4

2 7 7 0 .4 1

2 7 6 8 .1 7

2 7 6 2 .6 3

2 7 6 0 .0 1

2 7 5 8 .5 2

2 7 5 5 .6 0

2 7 5 4 .3 4

2 7 5 4 .2 2

2 7 5 4 .1 7

2 7 5 5 .5 5

2 7 5 6 .6 3

2 7 5 6 .8 1

2 7 5 7 .4 8

2 7 5 6 .2 5

2 7 5 5 .0 3

2 7 5 4 .7 3

2 7 5 5 .5 9

2 7 5 6 .1 0

2 7 5 6 .9 3

2 7 5 7 .7 0

2 7 5 7 .0 6

2 7 5 3 .5 5

2 7 5 1 .0 5

2 7 4 7 .3 7

2 7 4 6 .5 2

2 7 4 5 .6 6

2 7 4 5 .1 0

2 7 4 4 .5 3

2 7 4 3 .8 2

2 7 4 2 .9 9

2 7 4 2 .1 7

2 7 3 9 .9 2

2 7 3 7 .5 9

2 7 3 1 .6 3

2 7 2 8 .0 8

2 7 2 8 .1 3

2 7 2 8 .5 9

2 7 2 8 .9 0

2 7 2 9 .0 8

2 7 2 9 .2 4

2 7 2 9 .5 9

2 7 2 9 .5 5

2 7 2 8 .7 3

2 7 2 7 .8 6

2 7 2 6 .9 9

2 7 2 6 .6 9

2 7 2 6 .2 8

2 7 2 4 .1 1

2 7 2 1 .1 3

2 7 1 8 .4 9

2 7 1 5 .8 4

2 7 1 3 .8 1

2 7 1 1 .9 0

2 7 0 9 .2 4

2 7 0 5 .6 9

2 7 0 3 .0 1

2 6 9 8 .0 8

2 6 9 5 .0 9

2 6 8 7 .8 8

2 6 8 4 .0 9

2 6 8 0 .0 6

2 6 7 5 .8 8

2 6 7 1 .5 9

2 6 6 7 .2 1

2 6 6 2 .6 0

2 6 61 .6 3
2 7 86 .8 6

26 6 0 .3 0
0 + 9 40 0+ 960 0 + 9 80 1+ 0 00 1+ 020 1 + 04 0 1+ 060 1+ 080 1+ 100 1+ 120 1 + 1 40 1+ 160 1 + 1 80 1+ 200 1+ 220 1+ 240 1+ 26 0 1+ 280 1 + 3 00 1 + 3 20 1+ 340 1+ 3 60 1+ 380 1+ 400 1 + 4 20 1+ 440 1+ 460 1+ 480 1+ 500 1 + 5 20 1+ 540 1+ 560 1 + 5 80 1 + 5 8 4
2 7 80 .4 7

2 7 54 .2 2

2 7 56 .0 4

2 7 4 8 .5 5

2 7 35 .0 3
2 76 7 .43

2 75 0 .16

2 74 7 .08

9 1 9 .19 7 6 .19 1 26 5 8 .9 7
2 75 1 .4 8
9 8 .1 1 1 .2 7 5 27 7 9 .5 0
1 .2 75 2 7 85 .58

ACOMULADA
0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0
0 .0 0
COTA TERRENO

ALTURA COR TE

2 6 6 0 .0 1 8 83 0 .68
1 4 4 0 .4 5 31 .5 76

1 5 8 4 .1 4 1 .32 5
2 7 8 3 .3 8 9 1 36 .2 6

2 7 8 0 .9 3 9 1 31 .8 0

2 7 5 1 .0 1 9 0 4 4 .7 5

0 .0 0

8 7 3 2 .3 7 0 .0 0
9 1 4 3 .2 3 0.0 0

2 7 7 4 .0 9 9 1 09 .7 7

2 7 7 1 .2 5 9 09 6 .2 1

2 7 5 8 .9 2 9 0 57 .5 0

2 7 5 5 .8 4 9 0 48 .3 2

2 7 5 4 .7 7 9 0 42 .1 6

2 7 5 3 .1 1 9 0 3 6.9 1

2 7 5 0 .8 2 9 0 37 .0 6

2 7 5 0 .6 2 9 0 40 .8 5

2 7 5 0 .3 7 9 0 47 .8 3

2 7 3 8 .1 9 9 0 06 .3 7

2 7 3 7 .9 2 9 0 01 .2 6

2 6 5 9 .0 6 8 9 48 .9 9
.0 0

3 7 8 .65 2 .6 45

2 6 5 9 .2 1 8 9 53 .7 1

2 6 5 9 .3 8 8 9 51 .8 5

2 6 5 9 .6 3 8 9 23 .9 7

2 6 5 9 .7 5 8 9 01 .6 9

2 6 5 9 .8 2 8 8 87 .0 7

2 6 5 9 .8 8 8 87 3 .5 1

2 6 6 0 .1 6 8 7 85 .3 6
2 1 7 .78 1 .3 5 0

0 .0 0

6 3 9 .44 5 .9 4 9
9 0 4 2 .3 7 0.0 0

7 0 1 .57 1 .2 7 5
9 0 1 6 .9 1 0 .0 0

8 9 7 3 .6 3 0.0 0

2 6 5 9 .5 1 8 94 5 .40

1 3 4 2 .8 3 4 8.9 6 1

1 3 7 4 .7 6 4 4.7 6 3
1 0 3 7 .6 9 6 9 .88 1

1 1 2 4 .7 6 6 9 .14 2

1 1 8 9 .1 9 6 7 .04 5

1 2 4 7 .4 1 6 0 .39 7

1 3 0 6 .1 4 5 3 .49 0

1 5 1 1 .1 8 1 7.6 24
COTA TAPA
9 6 2 .40 6 8 .59 4
2.5 7 1

PENDIENTE
1 7 6 .93 1 .2 75

2 8 7 .97 2 .0 90

7 7 2 .22 6 .9 49
2 .4 4 0

2 4 8 .86 1 .8 0 0

2 9 7 .09 1 .2 7 5

3 0 7 .80 1 .3 3 9

4 4 3 .71 5 .8 2 8

5 0 8 .64 3 .6 7 7

5 4 9 .11 5 .0 3 5

5 9 7 .55 7 .4 0 6

8 2 5 .80 5 .6 5 8

Bz
2 9 .7 2 1 .3 50

9 1 2 3 .2 9 0

- 1. 9 1 % e n 6 9 . 3 1 m - 0. 4 1 % e n 8 3 . 7 9 m
COTA FONDO
9 0 8 3 .9 2

9 0 3 5 .8 5

2 6 9 1 .6 7
Bz
0 .0 0

1 3 1 .45

ALT URA B z
6 4 .2 5

DISTA NCIA
ACOMULADA
TIPO TERRENO
PENDIENTE 7 .1 5 % e n 2 9 .79 m 7.10 % e n 3 4 .62 m 6.67 % 9 .1 7 % e n 4 1.02m 2 7 .6 0 % e n 3 2.25m 8 .1 5 % e n 0.72 % 0.30 % e n 0.50 % 0.50 % 0.50 % 4.96 % 1 2 .5 8 % 0.50 % 4 .3 2% en 9 3 .4 8m 0.20 % 0 .2 0% en 0 .2 0% en 0 .2 0% en 6 4 .4 3m 0.20 % 0.20 % e n 0 .2 0% e n 36 .6 8 m 0.20 % 0.20 % 0 .2 0% en
4 .44 % en 3 3 .89 m 16 .2 5% en 3 3 .7 8 m en 3 9.24m 1 1 .6 6 % 1e5n.593.1%8me n 1 0.84m 2 .3 0 % e n en 6 4 .9 3m en en en en en en en 7 5 .29 m 8 7 .07 m en 5 8 .7 3m 0 .2 0% e n 3 1 .9 4m en en 7 2 .96 m
4 5 .5 8m 7 0.87m 6 5 .0 6m 4 0 .4 7m 4 8 .4 4m 4 1 .9 0m 6 2 .2 0m 7 1 .2 1m 5 3 .5 8m 4 3 .2 2m 5 8 .2 2m 6 5 .6 8m 7 0 .7 3m

TIPO TERRENO

B z. 0 B z. 2 B z. 3 Bz . 4 Bz. 5 Bz. 8 B z. 9 B z. 1 0 B z. 1 1 B z. 1 2 B z. 2 0 B z. 2 2 B z. 2 4 Bz. 2 6 B z. 3 1 B z. 3 3 B z. 3 7 B z. 3 9 B z. 4 1 B z. 7 4 B z. 7 6 B z. 9 1 B z. 9 3 B z. 9 5 B z. 9 7 B z. 9 9 Bz . 1 01 Bz. 10 3 B z. 1 0 5 B z. 1 0 7 B z. 1 0 9 B z. 1 1 1 Bz. 163 Bz. 164 Bz. 166

perfil longitudinal calle 14 perfil longitudinal calle 4

2778.0 2778 perfil longitudinal calle 16 2 77 4. 0 2 77 4

2792.0 2792

perfil longitudinal calle 2 perfil longitudinal calle 15

27 7 8.0 2778 2 78 6. 0 27 86 2 77 2. 0 2 77 2
2776.0 2776

2790.0 2790

27 7 6.0 27 7 6
2 77 0. 0 2 77 0
2 78 4. 0 2 78 4
2774.0 2774

2788.0 2788
27 7 4.0 27 7 4
2 76 8. 0 2 76 8
2 78 2. 0 2 78 2

2772.0 2772

27 7 2.0 27 7 2
2786.0 2786
2 76 6. 0 2 76 6
2 78 0. 0 2 78 0

27 7 0.0 27 7 0
2770.0 2770

2 76 4. 0 2 76 4
2784.0 2784
2 77 8. 0 2 77 8

27 6 8.0 27 6 8
2768.0 2768
2 76 2. 0 2 76 2
2 77 6. 0 2 77 6 2782.0 2782
27 6 6.0 27 6 6

2766.0 2766 2 76 0. 0 2 76 0

2 77 4. 0 2 77 4
27 6 4.0 27 6 4 2780.0 2780
E L E VA CI O N ( m s n m)

ELEVA CI ON (m s nm )
ELEVACION (m snm )

2 75 8. 0 2 75 8
2764.0 2764

ELE VA CI ON (m snm )
27 6 2.0 27 6 2 2 77 2. 0 2 77 2

2778.0 2778

2 75 6. 0 2 75 6

ELEVACION (m snm )
27 6 0.0 27 6 0
2 77 0. 0 2 77 0 2762.0 2762

2776.0 2776
2 75 4. 0 2 75 4
27 5 8.0 27 5 8
2 76 8. 0 2 76 8
2760.0 2760

2774.0 2774 2 75 2. 0 2 75 2
27 5 6.0 27 5 6

2 76 6. 0 2 76 6
2758.0 2758
27 5 4.0 27 5 4 2 75 0. 0 2 75 0
2772.0 2772
2 76 4. 0 2 76 4

27 5 2.0 27 5 2
2756.0 2756
2 74 8. 0 2 74 8

2770.0 2770
2 76 2. 0 2 76 2

27 5 0.0 27 5 0
2754.0 2754 2 74 6. 0 2 74 6

2 76 0. 0 2 76 0
2768.0 2768
27 4 8.0 27 4 8
0+000 0+020 0+0 40 0+060 0+0 80 0+10 0 0+10 9
2 74 4. 0 2 74 4
2752.0 2752
2 7 7 1 .27

2 7 6 8 .64

2 7 6 4 .47

2 7 5 9 .82

2 7 5 5 .85
2 7 7 4 .0 3

2 7 5 4 .4 9

COTA TE RRE N O
2 75 8. 0 2 75 8
0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0
0 .0 0

0 .0 0

A LTU RA C O RT E 0+ 00 0 0+ 02 0 0+04 0 0+ 06 0 0+0 8 0 0+1 0 0 0+ 12 0 0+1 4 0 0+1 6 0 0+ 18 0 0+ 2 00 0+2 2 0 0+ 24 0 0+26 0 0+ 28 0 0+3 0 0 0+3 20 0+ 34 0 0+ 36 0 0+ 38 0 0+ 3 8 7 2766.0 2766
2 74 2. 0
27 6 5 .4 0

27 6 8 .6 2

27 7 1 .8 2

27 7 4 .2 0

27 7 6 .5 4

27 7 8 .6 2

27 8 0 .6 5

27 8 2 .2 4

27 8 3 .2 2

27 8 2 .1 8

27 8 1 .4 2

27 8 0 .6 6

27 7 9 .8 4

27 7 8 .2 5

27 7 5 .0 7

27 7 3 .4 0

27 7 1 .2 5

27 6 9 .4 2

2 74 2
2 77 6 .7 1
2 7 63 .29

2 76 8 .78
2 7 5 2 .2 0 9 1 0 1 .1 3

2 7 6 5 .1 9 9 0 7 8 .1 0

2 7 5 0 .8 2 9 0 3 7 .0 6

CO TA TA P A COTA TERREN O
Bz 2750.0 2750
CO TA F ON DO 0+000 0+020 0+04 0 0+060 0+080 0+10 0 0+120 0+140 0+16 0 0+180 0+200 0+22 0 0+2 40 0 +260 0+2 80 0 +300 0 +320 0+340 0+360 0+38 0 0+ 400+ 404
0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0
2 76 1 .96 9 06 5 .9 1 0.0 0

2 .5 71 2 7 74 .09 9 1 09 .77 0 .00

2 76 7 .4 3 9 0 83 .92 0 .00

Bz ALTU R A C OR TE
2760. 11

2771. 81

2 7 5 6 .6 4

2 7 5 6 .0 5
2 7 5 5 .9 3

2 7 5 7 .8 4

2 7 5 8 .9 5

2 7 6 2 .7 3

2 7 6 5 .3 5

2 7 6 7 .9 9

2 7 7 0 .3 3

2 7 7 0 .7 7

2 7 7 2 .8 5

2 7 7 3 .8 9

2 7 7 2 .7 9

2 7 7 1 .2 9

2 7 6 8 .3 0

2 7 6 5 .6 6

2 7 6 2 .6 4

2 7 5 9 .6 4
2 7 5 4 .0 1

2 7 6 9 .8 0

2764.0 2764 2 74 0. 0 2 74 0
C O T A TE R R E N O
2 1 .8 2 7

ALTUR A
2 6 8 .8 1 2 .4 50 27 7 6.6 6 9 1 17 .8 1

3 4 6 .1 1 1.2 75 2 7 71 .25 9 09 6 .2 1
1 .8 1 5

3 .6 7 7

7.98 4 27 6 1.8 7 9 08 7 .4 4

1 15 .4 1 1 6 .4 2 3 27 6 1.7 3 91 1 4 .6 8

1 67 .3 2 21 .0 43 2 7 61 .63 9 1 29 .5 0

2 32 .3 9 1 9 .4 6 1 2 7 61 .50 9 1 23 .88

0+0 00 0+0 20 0+ 04 0 0 +0 60 0+ 08 0 0+ 100 0+1 20 0+ 14 0 0 +1 60 0+ 180 0+200 0+209

Bz COT A T APA
DIST ANCIA Bz
1 0 9 .3 2

2 7 8 0 .5 1

2 7 7 1 .5 1
4 9 .0 7

2789. 24

2789. 08

2788. 62

2787. 73

2786. 76

2783. 75

2773. 56
0 .0 0

2 7 7 0 .5 9
0 .0 0

2 7 8 7 .9 4

2 7 7 6 .9 0
0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

AL T U R A C O R T E
2 7 5 2 .6 8 9 0 3 5 .4 6 0 .0 0

2 7 6 8 .5 1 9 0 8 7 .2 1 0 .0 0

A C OM U LA DA COTA TERRENO
COT A F ON D O
Bz 2 73 8. 0 2 73 8
2 7 5 4 .7 7 9 0 4 2 .1 6

PENDIENT E 1 4 . 3 1% e n 4 9 . 5 7 m 2 0 . 0 0% e n 6 1 . 4 5 m
6 .6 5 1 2 7 5 2 .5 5 9 0 5 2 . 5 1

1 2 6 .1 0 1 3 .7 1 5 2 7 5 2 .4 3 9 0 7 5 .2 9

1 9 4 .7 5 1 9 .2 4 5 2 7 5 2 .2 9 9 0 9 2 .9 8

2 4 2 .6 2 2 1 .8 2 7 2 7 5 2 .2 0 9 1 0 1 . 1 3

2 7 6 2 .0 9 9 0 6 6 . 1 5
1.3 25

3 8 6 .9 6 1 .3 50

C O T A T AP A
0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0
ALTU R A AL T U R A C O R T E
0 .0 0

0 .0 0

0 .0 0
TIP O TE RRE N O Bz Bz
3 00 .6 3
4 7.62

2 7 7 5 .6 4 9 1 1 0 .6 3
DIST ANC IA
0 .0 0

2 7 8 6 .6 6 9 1 4 6 .7 8

2 7 8 4 .2 2 9 1 3 8 .7 5

2 7 6 6 .8 5 9 0 8 9 .8 6
C OTA FON D O C O T A T AP A 2 .1 9 1 2 7 8 6 .3 5 9 1 4 8 .7 7
Bz. 14 Bz. 28 Bz. 26
AC OMU LAD A
Bz Bz
2 73 6. 0
0+ 00 0 0+0 20 0+04 0 0+060 0+08 0 0+10 0 0+120 0+14 0 0+16 0 0+1 80 0+200 0+22 0 0+240 0+26 0 0+280 0+2 9 3
2 73 6
4 0 3 .9 7 1 . 2 7 5
1 .3 2 5

3 0 0 .2 0 1 . 2 7 5

PEND IENT E 0.20% en 47. 62m 0.20% en 67.79m 0.20% en 51. 91m 0.20% en 65. 08m 5.08% en 36.47m 4.01% en 31. 84m 6.67% en 45. 58m 9.17% en 41. 02m ALTURA
3 5 5 .1 6 1 .2 7 5

27 71.2 0

27 70.8 1

27 71.0 2

27 69.5 1

27 68.3 5

27 66.9 1

27 64.6 3

27 62.3 4

27 59.9 4

27 56.9 7

27 51.2 1

27 47.4 2
C OTA FON D O

277 1.6 1

277 0.65

2754.0 1

2745.1 4
Bz Bz
COTA TERR ENO
TIPO TERR ENO DISTANCIA
6 4 .7 8
0 .0 0

1 .2 7 5

3 .7 3 5
1 .2 7 5

1 .2 7 5
ALTURA

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00
A C OM U L A D A ALTUR A C ORT E

2770.3 3 90 93. 19 0.00

3.735 276 6.8 5 90 89.8 6 0.0 0

275 2.68 9 03 5.46 0.0 0

6.94 9 2 73 8.19 9 00 6.37 0.0 0

Bz

1.5 22 2 76 9.3 0 909 0.63

123. 91 1. 47 3 2 76 6.64 9 08 1.74

171. 73 1. 32 5 2 76 1.96 9 06 5.91

1 0 7 .9 1

2 0 8 .9 8
1 5 9 .8 9
COTA TAPA
6 2 .0 6

PENDIENTE 0.2 0 % e n 64. 7 8m 0. 2 0 % e n 6 1. 3 2 m 0. 2 0 % e n 6 8. 6 6 m 0.2 0 % e n 47. 8 7m 7.3 7 % e n 57. 7 4m 1 1.6 8 % e n 55. 3 3m 1 4.9 8 % e n 49. 3 6m DISTANCIA
0 .0 0

A C OM U L A D A Bz
COTA F ONDO
TIPO TE R R E N O Bz
PENDIENTE 0. 5 0 % e n 6 2. 0 6 m 4. 6 6 % e n 4 5. 8 9 m 1 6. 4 9 % e n 5 2. 6 9 m 1 7.9 1 % en 4 9. 8 7 m

1.27 5

240. 04 1. 32 5
ALTUR A
Bz
Bz. 60 Bz. 181 Bz. 179 Bz. 177 Bz. 14 Bz. 15 Bz. 17 Bz. 12 TIP O T E R R E N O

292. 89
DIST ANCIA

42.92

81.18
0.00
ACOMU LAD A

Bz. 43 Bz. 44 Bz. 46 Bz. 48 Bz. 50 PENDIENT E 2.39% en 42.93m 0.50% en 38.26m 0.50% en 42.73m 9.68% en 48.04m 13.58% en 68.93m 16.78% en 5 3.59 m

TIPO TERRENO

Bz. 52 Bz. 53 Bz. 50 Bz. 56 Bz. 58 Bz. 60 Bz. 41

 perfil calle 10 perfil longitudinal calle 5 27 54. 0
pe rfil longitudinal calle 6
27 54
27 1 2.0 27 1 2 2772.0 2772

27 52. 0 27 52
- CANO MOLLOCONDO FRANK
27 1 0.0 27 1 0 - LIMA HUAMAN VICTOR
2770.0 2770 27 50. 0 27 50

- CHAVEZ ANICAMA JOSE

27 0 8.0 27 0 8
27 48. 0 27 48 - YUCRA CASTRO JHON
2768.0 2768
27 46. 0 27 46
27 0 6.0 27 0 6

27 44. 0 27 44

27 0 4.0 27 0 4
2766.0 2766
27 42. 0 27 42

27 0 2.0 27 0 2

2764.0 2764
27 40. 0 27 40
SECCIONES DE TUBERÍA - ALCANTARILLADO LC-07
27 0 0.0 27 0 0
27 38. 0 27 38

(1/1)
27 36. 0 27 36

2762.0 2762
26 9 8.0 26 9 8

27 34. 0 27 34

Paucarpata
26 9 6.0 26 9 6
27 32. 0 27 32
2760.0 2760

27 30. 0 27 30
26 9 4.0 26 9 4

2758.0 2758 27 28. 0 27 28

26 9 2.0 26 9 2

27 26. 0 27 26

01
26 9 0.0 26 9 0 2756.0 2756
27 24. 0 27 24

27 22. 0 27 22
26 8 8.0 26 8 8

2754.0 2754
27 20. 0 27 20

perfil longitudinal calle 7

26 8 6.0 26 8 6
273 2.0 273 2

27 18. 0 27 18

2752.0 2752
26 8 4.0 26 8 4 273 0.0 273 0
27 16. 0 27 16

27 14. 0 27 14
272 8.0 272 8
26 8 2.0 26 8 2
2750.0 2750

27 12. 0 27 12

272 6.0 272 6

26 8 0.0 26 8 0

27 10. 0 27 10
2748.0 2748
272 4.0 272 4
26 7 8.0 26 7 8
27 08. 0 27 08

272 2.0 272 2

2746.0 2746 27 06. 0 27 06
26 7 6.0 26 7 6

27 04. 0 27 04
272 0.0 272 0

26 7 4.0 26 7 4
2744.0 2744
27 02. 0 27 02

271 8.0 271 8

26 7 2.0 26 7 2
27 00. 0 27 00

2742.0 2742 271 6.0 271 6

26 98. 0 26 98
26 7 0.0 26 7 0

271 4.0 271 4

26 96. 0 26 96

26 6 8.0 26 6 8 2740.0 2740

26 94. 0 26 94
271 2.0 271 2

26 6 6.0 26 6 6
26 92. 0 26 92

2738.0 2738 271 0.0 271 0

26 90. 0 26 90
26 6 4.0 26 6 4

270 8.0 270 8

26 88. 0 26 88
2736.0 2736
26 6 2.0 26 6 2
270 6.0 270 6
26 86. 0 26 86

26 6 0.0 26 6 0
2734.0 2734 26 84. 0 26 84
270 4.0 270 4
0+000 0+020 0+040 0+ 060 0+080 0+ 100 0+ 120 0+140 0+160 0+ 180 0+200 0+220 0+ 240 0+260 0+ 280 0+ 300 0+320 0+336

2767.76

2763.02

2762.16

2762.62

2763.08

2763.53

2763.22

2762.19

2761.08

2759.46

2757.13

2754.80

2752.31

2749.32

2746.17
2769.81

2765.31

2743.58
26 82. 0 26 82
26 5 8.0 26 5 8 COTA TERRE N O
270 2.0 270 2
0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00
1.275 2768.53 9087.30 0.00

41.45 1.275 2763.86 9071.96 0.00

336.44 5.658 2737.92 9001.26 0.00

ALTURA CO RT E
26 80. 0 26 80

26 5 6.0 26 5 6
270 0.0 270 0

69.91 1.303 2760.62 9061.42

123.94 2.821 2760.35 9065.51

196.83 2.574 2758.69 9059.26

256.03 1.275 2753.98 9039.57

0+000 0+020 0+04 0 0+060 0+080 0+100 0+120 0+140 0+160 0+180 0+200 0+220 0+240 0+26 0 0+280 0+300 0+320 0+34 0 0+360 0+380 0+4 0 0
COTA TAPA 26 78. 0 26 78

Bz
2 6 6 1 .6 4 3
2 7 09 .2 6

2 7 09 .5 5

2 7 09 .8 3

2 7 07 .4 4

2 7 06 .2 5

2 7 05 .6 1

2 7 04 .1 3

2 7 02 .6 6

2 7 02 .4 3

2 7 02 .4 3

2 7 01 .8 5

2 7 00 .5 4

2 6 97 .9 3

2 6 94 .6 1

2 6 89 .5 4

2 6 83 .4 9

2 6 77 .1 5

2 6 71 .6 8

2 6 66 .5 6
2 7 0 9 .3 6

CO TA TE RR E N O
COTA FONDO
0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

269 8.0 269 8

Bz
0 .0 0

0 .0 0

26 76. 0 26 76
A LTU RA C O R T E
2 6 5 8 .5 0 8 8 8 8 .9 6

8 7 3 2 .3 7
2 6 5 9 .6 0 8 8 8 6 .7 9

2 6 5 9 .7 0 8 8 6 7 .9 6

2 6 5 9 .9 5 8 8 6 2 .6 7

2 6 6 0 .1 5 8 8 1 1 .7 2

2 6 6 0 .2 5 8 7 5 3 .7 2

CO TA TA P A
Bz ALTURA
Bz 26 74. 0 26 74
269 6.0 269 6
2 6 6 0 .3 0

CO TA F O N D O
Bz DISTA NCIA
0.00

ACOM ULADA
5 0 .8 5 5

4 3 .2 4 9

4 1 .3 9 0
4 9 .0 9 7

2 5 .6 5 8

7 .8 8 5

1 .3 2 5

ALTUR A 26 72. 0 26 72

Bz 269 4.0 269 4

14.52 % 81 .25 m
4 0 0 .0 4
1 5 6 .0 1

2 3 2 .5 3

3 1 2 .3 1

3 7 3 .6 3

DISTANCIA 0.50% 54. 03 m 2.28% 72. 90 m

7 0 .9 7

PENDI E NTE 11.28 % 41 .71 m 11.39 % 28 .64 m

0 .0 0

7.94% 9.39m
A C O M U LA DA 26 70. 0
26 70

P E N DIE N TE 0.13% 70.97m 0.13% 85.03m 0.32 6. 5 2 m 0. 1 8 % 7 9 . 7 8 m 0 . 1 5% 6 1. 3 2 m 0 . 2 0% 2 6. 4 1 m

TIPO TE RRE N O 269 2.0 269 2

26 68. 0 26 68
TIP O TE R RE N O

Bz. 145 Bz. 146 Bz. 148 Bz. 154 Bz. 156 Bz. 158 Bz. 111 Bz. 64 Bz. 66 Bz. 68 Bz. 70 Bz. 72 Bz. 74 26 66. 0 26 66
269 0.0 269 0

26 64. 0 26 64
268 8.0 268 8

26 62. 0 26 62

268 6.0 268 6

26 60. 0 26 60

268 4.0 268 4

26 58. 0 26 58

prefil calle 11 268 2.0 268 2

perfil calle 11
26 56. 0 26 56
2720.0 0+000 0+ 020 0 +0 40 0 + 060 0 +0 80 0 +10 0 0 +1 20 0 + 140 0 +16 0 0 +18 0 0 +2 00 0 +22 0 0 +2 40 0 + 26 0 0 +2 80 0+ 300 0+ 320 0 +3 40 0 + 360 0 + 374

274 9.61

274 7.88

274 5.92

274 4.01

274 3.99

274 4.71

274 4.83

274 4.93

274 4.41

274 3.86

274 3.36

274 2.87

274 1.95

274 1.07

274 0.28

273 9.06

273 7.61

273 6.15
27 51.1 3

2 735. 16
CO T A T E R RE NO

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00
AL T U R A CO R T E 268 0.0 268 0

2 749 .85 9026 .01 0.0 0

0. 00
2710.0 2710

273 8.06 8 987 .51

27 42. 87 9 003. 09

249.6 1 3. 695 2 738 .73 899 7.4 4

373.63 76. 191 26 58.9 7 897 3.63

5.78 7 27 39.1 6 9 005. 72
CO T A T A P A
Bz
CO T A F O N DO
2718.0 2718 Bz 267 8.0 267 8
ALTUR A

1. 275

316.2 4 1. 334
1.275
Bz
DISTANCIA

163. 37
0. 0 0

7 7. 0 3
A CO M UL A D A

PENDIENTE 8. 81 % 7 7. 3 3 m 4.30% 86.42m 0.50% 86.24m 0.91% 66.63m 7.37% 57.55m 267 6.0 267 6

TIPO TERRENO
2716.0 2716
2708.0 2708 Bz. 8 0 Bz. 8 2 Bz. 8 4 Bz. 8 6 Bz. 8 8 Bz. 76 267 4.0 267 4

267 2.0 267 2

2714.0 2714

267 0.0 267 0

2706.0 2706
266 8.0 266 8
2712.0 2712

266 6.0 266 6

2710.0 2710 2704.0 2704 266 4.0 266 4

266 2.0 266 2

2708.0 2708

266 0.0 266 0

2702.0 2702
265 8.0 265 8
2706.0 2706

265 6.0 265 6

0+000 0+020 0+040 0+060 0+ 080 0+100 0+1 20 0+140 0 +160 0+180 0 +200 0+220 0+240 0+260 0+280 0+300 0+320 0+340 0+ 360 0+380 0+400 0+412

2 7 2 8 .2 0

2 7 2 8 .6 2

2 7 2 8 .9 4

2 7 2 9 .0 7

2 7 2 9 .2 9

2 7 2 9 .6 4

2 7 2 9 .5 3

2 7 2 8 .6 3

2 7 2 7 .7 6

2 7 2 6 .9 4

2 7 2 6 .6 5

2 7 2 6 .0 4

2 7 2 3 .7 5

2 7 2 0 .7 7

2 7 1 8 .2 4

2 7 1 5 .4 6

2 7 1 3 .5 8

2 7 1 1 .6 7

2 7 0 5 .2 5
2 7 2 7 .6 5

2 7 0 4 .6 5
2 7 0 8 .8 5
CO TA T E R RE N O

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0

0 .0 0
A LT U R A C O R T E

0 .0 0

0 .0 0

0 .0 0
6 8 .5 9 4 2 6 5 9 .0 6 8 9 4 8 .9 9

6 9 .8 8 1 2 6 5 9 .2 1 8 9 5 3 .7 1

2 6 59 .5 1 8 9 4 5 .4 0

4 8 .9 6 1 2 6 5 9 .8 2 8 8 8 7 .0 7

4 4 .7 6 3 2 6 5 9 .8 8 8 8 7 3 .5 1
1 6 2 .3 6 6 9 .1 4 2 2 6 5 9 .3 8 8 9 5 1 .8 5

2 8 5 .0 1 6 0 .3 9 7 2 6 5 9 .6 3 8 9 2 3 .9 7

3 4 3 .7 4 5 3 .4 9 0 2 6 5 9 .7 5 8 9 0 1 .6 9
C OT A TA P A
Bz
C OT A FO N D O
Bz
2704.0
2702.0 2704
2702 2700.0 2700

6 7 .0 4 5
A LT URA
Bz

2 2 6 .7 8

3 8 0 .4 2

4 1 2 .3 6
7 5 .2 9
DI S T A N C I A

0 .0 0
A CO M ULA DA
2698.0 2698
P E NDI E NT E 0.2 0% 7 5. 29 m 0. 2 0% 8 7. 0 7 m 0. 2 0% 6 4. 4 3 m 0. 2 0% 5 8. 2 2 m 0. 2 0 58.73m 0.2 0% 3 6. 68 m 0. 2 0% 3 1. 9 4 m

TIP O T E R R E N O
2700.0 2700

Bz. 9 1 Bz. 9 3 Bz. 95 Bz. 97 Bz. 99 Bz. 1 0 1 Bz. 1 0 3 Bz. 1 0 5

2698.0 2698 2696.0 2696

2696.0 2696

2694.0 2694
0+000 0+020 0+040 0+060 0+080 0+100 0+120 0+140 0+160 0+1800+186
2694.0 2694
2707.97

2706.17

2706.89

2707.61

2706.79

2704.08

2701.36

2700.97

2700.25

2699.77

2699.41

0+ 00 0 0+020 0+040 0+060 0+080 0+100 0+120 0+14 0 0+153

COTA TERRENO
2716.69

2716.75

2713.02

2709.31

2705.89

2703.06

2701.23

2699.41
2716.14

COTA TERRENO
0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00
8.929 2699.04 8884.43 0.00

2.202 2697.21 8856.34 0.00

ALTURA CORTE
0.00

0.00

0.00

0.00

0.00

0.00

0.00

0.00
0.00

ALTURA CORTE
16.901 2699.24 8911.22

2697.21 8856.34
13.373 2697.92 8895.32

9.851 2697.86 8883.57

2.241 2697.97 8858.96

COTA TAPA
Bz COTA TAPA
COTA FONDO Bz
Bz
COTA FONDO
2.202

ALTURA
Bz Bz
153.09
69.30

DISTANCIA
0.00

ACOMULADA ALTURA
PENDIENTE -1.91% 69.31m -0.41% 83.79m Bz
128.50

186.20
72.80

DISTANCIA
0.00

TIPO TERRENO
ACOMULADA

Bz. 163 Bz. 164 Bz. 166 PENDIENTE -1.63% 72.81m 0.20% 55.70m -1.32% 57.70m

TIPO TERRENO

Bz. 171 Bz. 172 Bz. 174 Bz. 166

 - CANO MOLLOCONDO FRANK
- LIMA HUAMAN VICTOR
- CHAVEZ ANICAMA JOSE
- YUCRA CASTRO JHON

SECCIONES DE TUBERÍA - ALCANTARILLADO LC-07

(1/1)

Paucarpata

CT: 2786.93
CR: 2786.93
CT: 2775.18
CT: 2755.67
CR: 2755.67
01
CR: 2775.18

CT: 2747.23
CR: 2747.23

CT:
CR:

CT: 2755.10
CR: 2755.10

CT: 2785.15 CT: 2772.88

CR: 2785.15 CR: 2772.88 CT: 2754.40
CR: 2754.40

CT: C26T6:1.70
CR: C2R66:1.70

CT:
CR:
CT: 2746.16
CR: 2746.16
CT: 2783.47
CT: 2770.49
CR: 2783.47
CR: 2770.49

CT: 2754.27
CR: 2754.27
CT: 2754.92
CR: 2754.92

CT: 2766.95
CR: 2766.95
CT: 2783.01
CR: 2783.01

CT:
CT: 2754.21 CR:
CR: 2754.21
CT:
CR:

CT: 2740.58
CR: 2740.58

CT: 2751.75
CR: 2751.75

CT: 2780.55 CT: 2760.82

CR: 2780.55 CR: 2760.82

CT: 2748.63 CT: CT:

CT: 2755.63 CT: 2737.67
CR: 2748.63 CR: CR:
CR: 2755.63 CR: 2737.67
CT: 2758.97
CR: 2758.97

CT: 2777.31
CR: 2777.31
 UNIVERSIDAD CATÓLICA SAN PABLO
PLANO:

DETALLE DE BUZÓN
INTEGRANTES:

JOSE CHAVEZ ANICAMA

L-2
LIMA ,VICTOR JHOSEP
CANO MOLLOCONDO, FRANK
ZUÑIGA , BRYAN
YUCRA CASTRO, JHON
ESCALA: FEC HA:
INDICADAS NOVIEMBRE-2021
 UNIVERSIDAD CATÓLICA SAN PABLO

PLANO:
CONEXIÓN DOMICILIARIA: PLANTA Y PERFIL
INTEGRANTES:

JOSE CHAVEZ ANICAMA

LIMA ,VICTOR JHOSEP
CANO MOLLOCONDO, FRANK
ZUÑIGA , BRYAN
YUCRA CASTRO, JHON
ESCALA: FECHA:
INDICADAS NOVIEMBRE-2021
 VÁLVULA DE COMPUERTA

BYPASS HIDRÁULICO

A válvulas de COMPUERTA
llanado tinacos METALICA

Válvula de alivio ( purga)

Red 30"
externa

Válvula check

Bomba 1 HP

A válvula de llenado
24" 24"
h= -3.00 m

h= -2.50 m
COMPUERTA
METALICA
Válvula pichancha 1 1/4 "

UNIVERSIDAD CATÓLICA SAN PABLO

PLANO:

VÁLVULA DE COMPUERTA Y BYPASS

DETALLE - 1 VISTA EN PLANTA INTEGRANTES:

JOSE CHAVEZ ANICAMA

LIMA ,VICTOR JHOSEP
CANO MOLLOCONDO, FRANK
ZUÑIGA , BRYAN
YUCRA CASTRO, JHON
ESCALA: FECHA:
1:50 NOVIEMBRE-2021
