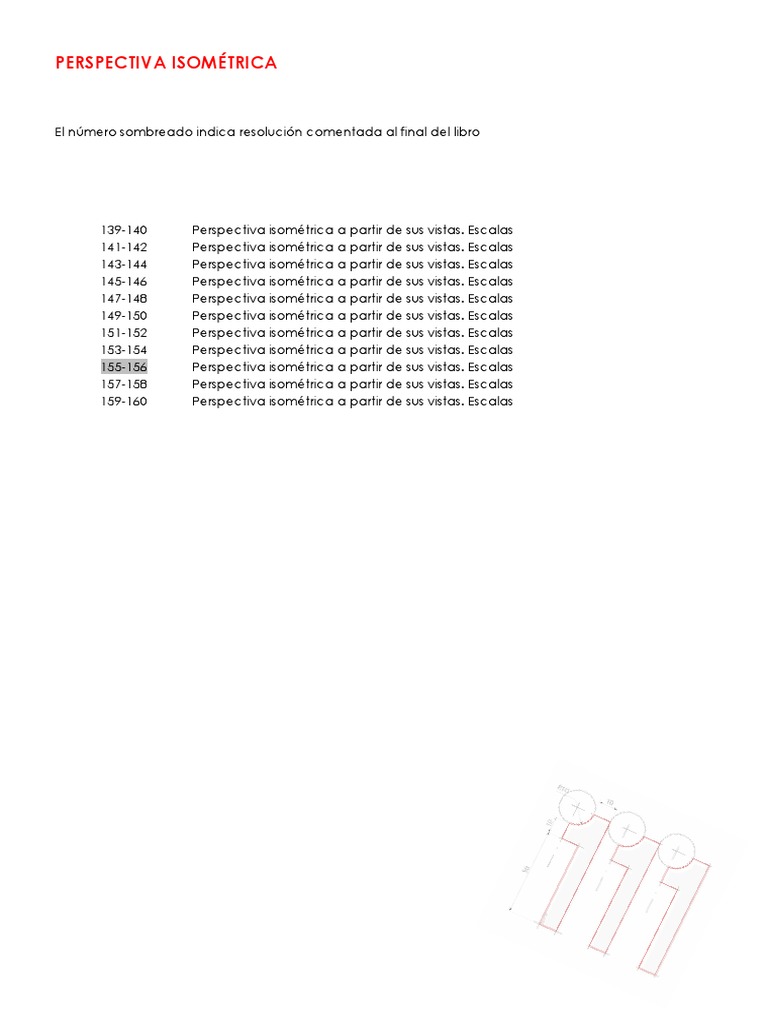

PERSPECTIVA ISOMÉTRICA

El número sombreado indica resolución comentada al final del libro

139-140 Perspectiva isométrica a partir de sus vistas. Escalas

141-142 Perspectiva isométrica a partir de sus vistas. Escalas
143-144 Perspectiva isométrica a partir de sus vistas. Escalas
145-146 Perspectiva isométrica a partir de sus vistas. Escalas
147-148 Perspectiva isométrica a partir de sus vistas. Escalas
149-150 Perspectiva isométrica a partir de sus vistas. Escalas
151-152 Perspectiva isométrica a partir de sus vistas. Escalas
153-154 Perspectiva isométrica a partir de sus vistas. Escalas
155-156 Perspectiva isométrica a partir de sus vistas. Escalas
157-158 Perspectiva isométrica a partir de sus vistas. Escalas
159-160 Perspectiva isométrica a partir de sus vistas. Escalas
 Definido el poliedro de A. Durero por tres de sus vistas, según el método del primer diedro de
proyección, se pide:

Representar la perspectiva isométrica del mismo, según los ejes dados, a escala 1:1.

Z Z

35
60

35
X Y
Y X
60 35

X
Z
35
35

35

Z 60

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 139
 Definido el poliedro de A. Durero por tres de sus vistas, según el método del primer diedro de
proyección, se pide:

Representar la perspectiva isométrica del mismo, según los ejes dados, a escala 1:1.

Z Z

35
60

35
X Y
Y X
60 35

X
Z
35
35

35

Z 60

Y X

NO SE HA APLICADO
COEFICIENTE DE
REDUCCIÓN

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 140
 Se define una pieza por su alzado, planta y perfil derecho en el sistema de proyección del primer
diedro, a escala 1:1. Se pide representar su perspectiva isométrica, según los ejes dados, a escala 2:1.

Z Z

Y X

Y
Z

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 141
 Se define una pieza por su alzado, planta y perfil derecho en el sistema de proyección del primer
diedro, a escala 1:1. Se pide representar su perspectiva isométrica, según los ejes dados, a escala 2:1.

Z Z

Y X

Y
Z NO SE HA APLICADO
COEFICIENTE DE
REDUCCIÓN

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 142
 Dados el alzado y el perfil izquierdo de un sólido, según el método de representación del primer diedro
de proyección, a escala 1:2, se pide:

Representar su perspectiva isométrica a escala 1:1, considerando los ejes dados.

Z Z

Y X

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 143
 Dados el alzado y el perfil izquierdo de un sólido, según el método de representación del primer diedro
de proyección, a escala 1:2, se pide:

Representar su perspectiva isométrica a escala 1:1, considerando los ejes dados.

Z Z

Y X

NO SE HA APLICADO COEFICIENTE
REDUCCIÓN EN LOS EJES

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 144
 Dados el alzado, planta y perfil izquierdo de una pieza a escala 2:3, según el método de representación
del primer diedro de proyección, se pide:

Dibujar su proyección isométrica, según los ejes dados, a escala 3:2.

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 145
 Dados el alzado, planta y perfil izquierdo de una pieza a escala 2:3, según el método de representación
del primer diedro de proyección, se pide:

Dibujar su proyección isométrica, según los ejes dados, a escala 3:2.

Escala final:Escala inicial=

Escala Intermedia

3/2 : 3/4 = 12/6 =2

NO SE HA APLICADO COEFICIENTE
DE REDUCCIÓN

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 146
 Dados el alzado y el perfil izquierdo de una pieza según el método de representación del primer diedro
de proyección, a escala 3:4, se pide representar su perspectiva isométrica a escala 3:2, según los ejes
dados, indicando líneas vistas y ocultas.

Z Z

Y X

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 147
 Dados el alzado y el perfil izquierdo de una pieza según el método de representación del primer diedro
de proyección, a escala 3:4, se pide representar su perspectiva isométrica a escala 3:2, según los ejes
dados, indicando líneas vistas y ocultas.

Z Z
Escala final / Escala inicial =
Escala intermedia

3/2 : 3/4 = 12/6 = 2

Y X

NO SE HA APLICADO Z
COEFICIENTE DE REDUCCIÓN

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 148
 Dados el alzado y el perfil izquierdo de un sólido, según el método del primer diedro de proyección, a
escala 1:2, se pide:

Representar su perspectiva isométrica a escala 1:1, considerando los ejes dados.

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 149
 Dados el alzado y el perfil izquierdo de un sólido, según el método del primer diedro de proyección, a
escala 1:2, se pide:

Representar su perspectiva isométrica a escala 1:1, considerando los ejes dados.

NO SE HA APLICADO COEFICIENTE
DE REDUCCIÓN

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 150
 Dados el alzado, perfil izquierdo y planta de un sólido, según el método del primer diedro, a escala 1:2,
se pide:

1º Representar su perspectiva isométrica a escala 1:1, considerando los ejes dados.

2º Diferencias las aristas vistas y ocultas.

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 151
 Dados el alzado, perfil izquierdo y planta de un sólido, según el método del primer diedro, a escala 1:2,
se pide:

1º Representar su perspectiva isométrica a escala 1:1, considerando los ejes dados.

2º Diferencias las aristas vistas y ocultas.

NO SE HA APLICADO COEFICIENTE
DE REDUCCIÓN

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 152
 Realizar la perspectiva isométrica a escala 1:5 de la torre definida por sus vistas convencionales en el
sistema de proyección del primer diedro a escala 1:10.

X
Y

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 153
 Realizar la perspectiva isométrica a escala 1:5 de la torre definida por sus vistas convencionales en el
sistema de proyección del primer diedro a escala 1:10.

Escala inicial/Escala Final= Escala Intermedia

1/5:1/10= 10/5 = 2

X
Y

NO SE HA APLICADO
COEFICIENTE DE REDUCCIÓN
EN EJES

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 154
 Dados el alzado y el perfil izquierdo de una pieza según el sistema de representación del primer diedro
de proyección a escala 1:1, representar su perspectiva isométrica a escala 3:2

Z Z

Y X

X
Y

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 155
 Dados el alzado y el perfil izquierdo de una pieza según el sistema de representación del primer diedro
de proyección a escala 1:1, representar su perspectiva isométrica a escala 3:2

Z Z

Y X

0 1 2 3 4 5

X
Y

NO SE HA APLICADO
COEFICIENTE DE REDUCCIÓN.

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA RESOLUCIÓN 156
 Dados el alzado, la planta y el perfil izquierdo de una pieza según el sistema de representación del
primer diedro de proyección a escala 2:5, representar su perspectiva isométrica a escala 1:1, según los
ejes dados:

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 157
 Dados el alzado, la planta y el perfil izquierdo de una pieza según el sistema de representación del
primer diedro de proyección a escala 2:5, representar su perspectiva isométrica a escala 1:1, según los
ejes dados:

0 1 2

NO SE HA APLICADO COEFICIENTE
DE REDUCCIÓN

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 158
 Definida la pieza por sus tres vistas, según el método del primer diedro de proyección, a escala 3:5, se
pide:

Representar la perspectiva isométrica de la misma, según los ejes dados, a escala 1:1.

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 159
 Definida la pieza por sus tres vistas, según el método del primer diedro de proyección, a escala 3:5, se
pide:

Representar la perspectiva isométrica de la misma, según los ejes dados, a escala 1:1.

0 1 2 3

NO SE HA APLICADO COEFICIENTE
DE REDUCCIÓN
Z

Y X

Ismael IM
Dibujo Técnico
Selectividad
Andalucía PERSPECTIVA ISOMÉTRICA 160
