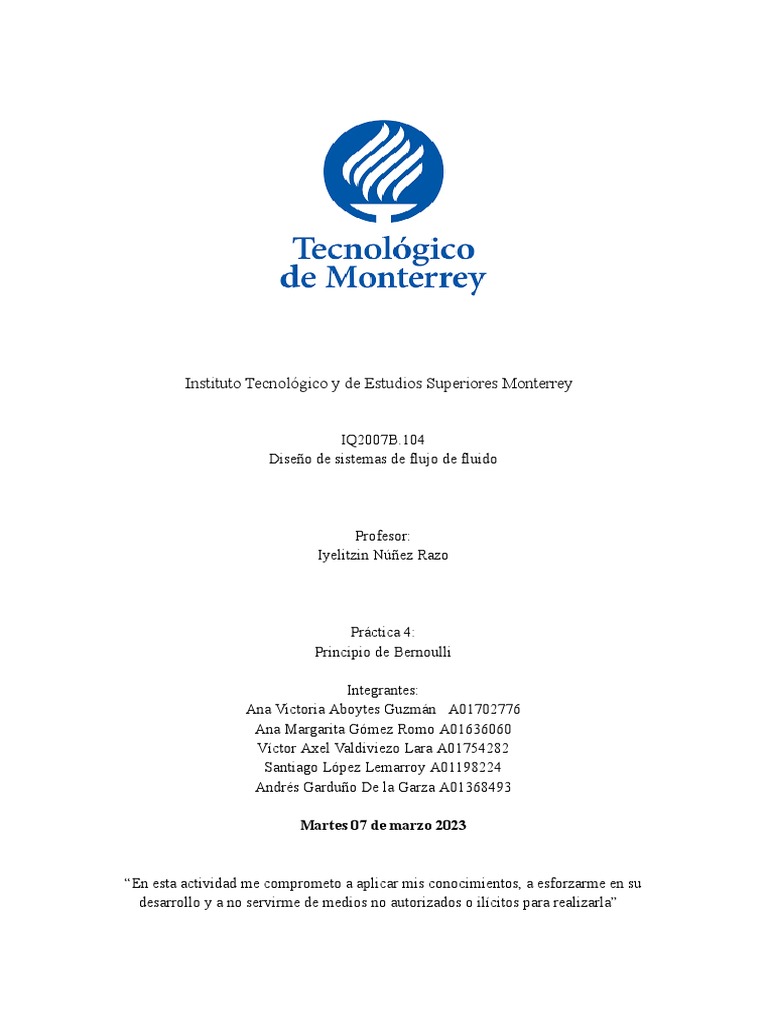

Instituto Tecnológico y de Estudios Superiores Monterrey

IQ2007B.104
Diseño de sistemas de flujo de fluido

Profesor:
Iyelitzin Núñez Razo

Práctica 4:
Principio de Bernoulli

Integrantes:
Ana Victoria Aboytes Guzmán A01702776
Ana Margarita Gómez Romo A01636060
Víctor Axel Valdiviezo Lara A01754282
Santiago López Lemarroy A01198224
Andrés Garduño De la Garza A01368493

Martes 07 de marzo 2023

“En esta actividad me comprometo a aplicar mis conocimientos, a esforzarme en su

desarrollo y a no servirme de medios no autorizados o ilícitos para realizarla”
 2

Introducción

El principio de Bernoulli, también conocido como la ecuación de Bernoulli en el ámbito de la

dinámica de fluidos, describe el comportamiento de un líquido que fluye a lo largo de una
línea de corriente. Este principio, que fue presentado por Daniel Bernoulli en su trabajo
Hidrodinámica, establece que en un fluido ideal que circula por un conducto cerrado sin
viscosidad ni fricción, la energía del fluido permanece constante en todo su recorrido.

Objetivo

Por medio de un tubo de venturi comprobar el principio de conservación de energía del

principio de Bernoulli.

Marco Teórico

Daniel Bernoulli publicó en su libro de 1738 llamado “Hidrodinámica” en donde estudia los
fluidos y deduce expresa el Principio de Bernoulli, donde expresa que a medida que aumenta
la rapidez de un fluido, su presión disminuye.
Ya que en un líquido ideal donde el flujo estacionario cumple con la ley de conservación de la
materia, donde la suma de la energía cinética, potencial y presión o trabajo es igual en un
punto cualquiera.(Dominguez,2022)

Matemáticamente la ecuación de bernoulli viene de la ecuación de la conservación de la

materia, sustituyendo la energía cinética, potencial y de flujo por sus ecuaciones
correspondientes obtenemos:

Figura 1. Ecuación 1

Después considerando que la masa es igual a densidad por volumen, podemos sustituir en la
ecuación quedando de la siguiente manera:

Figura 2. Ecuación 2
 3

Y como ya se había mencionado el flujo es estacionario, es decir, no cambia la cantidad de

materia o volumen que entra, es constante, por lo que se eliminan y la ecuación queda de esta
manera:

Figura 3. Ecuación de Bernoulli

(Dominguez, 2022)

Materiales y Métodos

- Probeta graduada
- Cronómetro
- Tablero de Bernoulli

Procedimiento

1. Encender el equipo asegurando que las válvulas estén abiertas.

2. Purgar el aire en caso de haberlo.
3. Tomar mediciones del caudal haciendo uso de la probeta y del cronómetro. Repetirlo
3 veces y reportar el promedio.
4. Tomar mediciones de las alturas a las que asciende el fluido en los diferentes puntos.
5. Notar las áreas transversales de cada sección en que se toma la medición.
6. Repetir experimento en una condición diferente de flujo.
 4

Resultados

Tabla 1. Datos de Caudales

Punto 1 Punto 2 Punto 3 Punto 4 Punto 5 Punto 6 T (s) Q (m^3/s) V (m^3)

1 9,94 0,0001 0,001
Area
0,01963 0,01092 0,00927 0,00840 0,00785 0,01963 0,000063
(m^2) 2 15,7
7

ρ 1000

g 9,81

Tabla 2. Alturas (m)

Punto 1 Punto 2 Punto 3 Punto 4 Punto 5 Punto 6
H1 0,16500 0,14500 0,12500 0,10500 0,08000 0,08500
H2 0,18500 0,17000 0,17000 0,16000 0,15000 0,15000

Tabla 3. Presiones (Pa)

Punto 1 Punto 2 Punto 3 Punto 4 Punto 5 Punto 6
P1 1618,65 1422,45 1226,25 1030,05 784,8 833,85
P2 1814,85 1667,7 1667,7 1569,6 1471,5 1471,5

Tabla 4. Velocidades (m/s)

Punto 1 Punto 2 Punto 3 Punto 4 Punto 5 Punto 6
v1 0,00509 0,00916 0,01079 0,01190 0,01273 0,00509
v2 0,00324 0,00583 0,00687 0,00758 0,00811 0,00324

Comprobación del Principio Bernoulli. 1° experimento

1= 2= 3= 4= 5= 6=
0,2 0,1 0,1 0,1 0,1 0,1

Comprobación del Principio Bernoulli. 2° experimento

1= 2= 3= 4= 5= 6=
0,2 0,2 0,2 0,2 0,2 0,2
 5

Conclusiones

En conclusión se puede confirmar el principio de Bernoulli, ya que despejando la

ecuación obtenemos:
2
𝑉𝑖
𝑃 = ℎ𝑖 + 2𝑔
, para la presión en todos los puntos, esta presión da la misma en todos, ya que
como se sabe, la energía se conserva, mientras que se pierde presión, la energía cinética es
mayor, es decir, la velocidad que adquiere el fluido es mayor ya que el área transversal por la
que atraviesa va disminuyendo es ese punto.

Es posible que al ser un experimento rápido y con un dispositivo el cual siempre es

manipulado por mucha gente, haya variaciones en los datos, sin embargo es por eso que se
han hecho las pruebas con dos caudales diferentes y con un promedio de los tiempos para
3
−4 𝑚
medir el caudal, ya que en el primer experimento con el caudal de 1𝑥10 𝑠
, el único dato
que no coincidió con la comprobación fue el del primer tubo, que dió 0.2 en lugar de 0.1
como en los 5 posteriores. No obstante en el segundo experimento con un caudal de
3
−5 𝑚
6. 37𝑥10 𝑠
, se pudo obtener la misma presión en todos los puntos, así comprobando el
principio de Bernoulli.

Anexos

Excell de los cálculos :

https://docs.google.com/spreadsheets/d/1Tgtzs0mY9kK7dcbvfuxYQC_Uk9TY8LTx/edit?usp
=sharing&ouid=100510308312952868618&rtpof=true&sd=true
 6

Figura 1. Equipo usado para dar a conocer el equipo de Bernoulli, tablero y caudalímetro

Figura 1.2 Acercamiento al caudalímetro y sus mediciones

 7

Figura 1.3 Segundo acercamiento al caudalímetro y sus mediciones

Figura 1.4 Tercer acercamiento al caudalímetro y sus mediciones

Referencias

Domínguez, M. O., & Cruz Avilés, A. (2022). Principio de Bernoulli. Ingenio Y Conciencia

Boletín Científico De La Escuela Superior Ciudad Sahagún, 9(18).

https://repository.uaeh.edu.mx/revistas/index.php/sahagun/issue/archive
