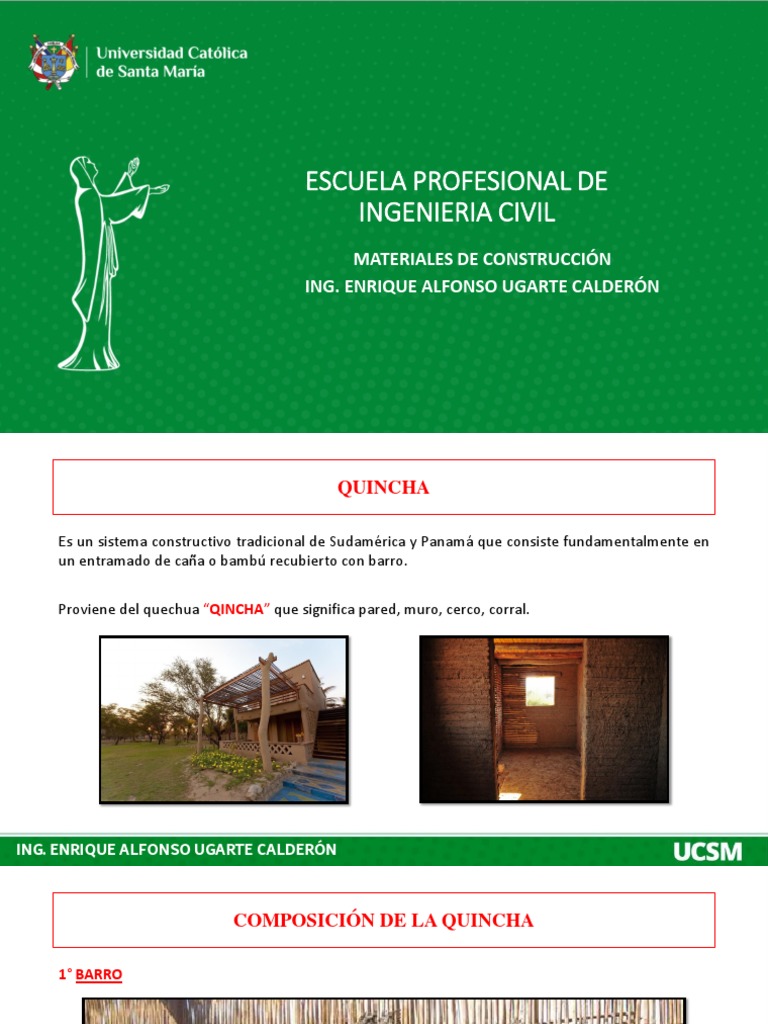

ESCUELA PROFESIONAL DE

INGENIERIA CIVIL
MATERIALES DE CONSTRUCCIÓN
ING. ENRIQUE ALFONSO UGARTE CALDERÓN
 QUINCHA

Es un sistema constructivo tradicional de Sudamérica y Panamá que consiste fundamentalmente en

un entramado de caña o bambú recubierto con barro.

Proviene del quechua “QINCHA” que significa pared, muro, cerco, corral.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 COMPOSICIÓN DE LA QUINCHA

1° BARRO

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 COMPOSICIÓN DE LA QUINCHA

2° BAMBÚ DE CAÑA

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CARACTERÍSTICAS DE LA QUINCHA

1° ANTISÍSMICA:
La quincha es muy eficaz como material
antisísmico debido a la elasticidad del
entramado de caña, el cual absorbe las
vibraciones evitando que se propaguen por el
resto de la estructura.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CARACTERÍSTICAS DE LA QUINCHA

2° LIGERA:
Su ligereza facilita su montaje, aminora las
cargas sobre la edificación y en caso de
colapso no provoca demasiados daños.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CARACTERÍSTICAS DE LA QUINCHA

3° AISLANTE TÉRMICO:
Tiene un razonable aislamiento térmico debido
a su mediana inercia térmica, cualidad que es
proporcionada por el recubrimiento de barro.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 USOS DE LA QUINCHA

❑ Suele aplicarse en zonas rurales o semi urbanas, con bajas condiciones económicas.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 USOS DE LA QUINCHA

❑ Después del terremoto en Pisco se usó este método de construcción, debido a su bajo costo.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 MATERIALES PARA EL PROCESO CONSTRUCTIVO

La obtención de los materiales es artesanal.

1° CARRIZO:

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 MATERIALES PARA EL PROCESO CONSTRUCTIVO

2° MADERA:
Madera tornillo.
Resiste moderadamente a la acción de los hongos.
De secado rápido.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 MATERIALES PARA EL PROCESO CONSTRUCTIVO

3° BARRO:
Mezcla de tierra y agua, a la que se añade paja para evitar el agrietamiento.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CLASES DE QUINCHA

QUINCHA TRADICIONAL:
Consiste en un entramado de caña o bambú
recubierto con barro mezclado con paja.
Podemos encontrar distintas proporciones pero
con un denominador común que es el uso de
materiales de fácil acceso y una técnica sencilla.
Su estructura esta constituida por ramas y troncos
de árboles en rollizo unidos entre sí.
Sobre esta armazón se realiza un tejido de cañas
para formar las paredes que luego se empastan
con capas delgadas de barro.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CLASES DE QUINCHA

QUINCHA CON EXTRUCTURA MIXTA:

Combinando 2 técnicas constructivas se usarán
Tubo
refuerzos estructurales verticales de concreto
armado en las esquinas y en los marcos de las
Tela de gallinero puertas.
Interruptor Los muros podrán estar armados con el enrejado
Amarre con lazo de carrizo o bambú, sobre el que se colocará la
al entramado
mezcla de barro con paja para aplicar un
Repellado con tierra
mezclada con “repellado" final para ambas caras con mezcla de
cemento y cal
acabado pulido cemento arena 1:4 sobre tela de gallinero.
Contacto El acabado final se hará con pintura vinílica por
Cimiento de piedra, ambas caras.
mampostería o
concreto ciclópeo

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CLASES DE QUINCHA

QUINCHA MEJORADA:
Es una tecnología constructiva adecuada para fabricar viviendas,
locales comunales, museos de sitio, escuelas, etc.
Suele aplicarse en zonas rurales y semiurbanas con bajos índices
económicos.
Estas edificaciones se diseñan para 1 piso, en condiciones favorables,
también pueden realizarse construcciones de 2 pisos.
El conjunto estructural posee gran solidez y a la vez flexibilidad
inigualable para absorber la fuerza sísmica.
Su cobertura es ligera, pudiendo ser de calamina, caña o tejas.
Consiste en una estructura básicamente de madera (aserrada o rolliza)
empotrada en una cimentación de concreto simple (en ciertos casos,
concreto armado), tejida con caña y enlucida con barro y mortero.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CLASES DE QUINCHA

El sistema se basa en la estandarización del sistema

constructivo que aprovechaba ramas y barro
fundamentalmente, para crear un entramado que funcionase
como cerramiento vertical fundamentalmente.
El sistema tendrá sentido ecológico donde sea fácil la
accesibilidad a estos dos materiales.
El paso a la estandarización se basa en la facilidad de
montaje, transporte y la adecuación a las nuevas
herramientas, intentando aumentar el rendimiento del
material.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CUADRO COMPARATIVO

PREFABRICADA MEJORADA

Es necesario un plano de la Basta con un plano o croquis de distribución de las

casa con detalles muy precisos. habitaciones señalando donde estarán las puertas.

Se planta las columnas y se vacía Al momento de vaciar el cimiento, se

el cimiento de acuerdo al plano. puede cambiar de ubicación de las columnas.

La dimensiones de puertas y ventanas Puede cambiar la ubicación de las

están predefinidas en el plano. puertas y ventanas.

Por la precisión de este sistema constructivo, Basta con el apoyo de un albañil-carpintero

se requiere de un experto albañil, por lo tanto para el plantado de columnas,
requiere mas inversión de dinero. armado de techo y fachada.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CUADRO COMPARATIVO PARA LA CONSTRUCCION DE NUEVAS
VIVENDAS DE QUINCHA Y LAS VIVIENDAS TRADICIONALES

NUEVAS TRADICIONALES
VIVIENDAS DE QUINCHA VIVIENDAS DE QUINCHA

Número de pisos: 1 Número de pisos: 1

Cimentación: losa de concreto armada con caña Cimentación: Piedras con cal

Sobrecimiento: hmín. = 0.20 m Sobrecimiento: h = 0.40 m

Muros: paneles huecos prefabricados Muros: paneles rellenos de barro y ladrillo o adobe
Espesor mínimo de muros: t = 0.15 m Espesor de muros: t = 0.15 m

Techos livianos: Techos pesados:

Vigas de madera cada 0.80 m Vigas de madera cada 0.50 m
Cobertura de caña con mortero de cemento Cobertura de machimbrado de madera con barro

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 DEFECTOS Y CARENCIAS EN SU CONSTRUCCIÓN

1° Ausencia de cimiento y sobrecimiento.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 DEFECTOS Y CARENCIAS EN SU CONSTRUCCIÓN

2° FALLA POR CORTE:

Los bastidores pueden resistir grandes
esfuerzos a corte, pero no poseen la misma
rigidez sin el revoque de barro.
Una mala ejecución del revoque o un espesor
insuficiente pone en riesgo la estabilidad del
muro pudiendo aparecer grietas y fisuras.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 DEFECTOS Y CARENCIAS EN SU CONSTRUCCIÓN

3° FALLA A TRACCIÓN:
Los muros presentan gran resistencia a flexión, mientras que la resistencia a tracción puede ser
superada haciendo que solo los bastidores de madera soporten los esfuerzos a flexión.

Muro arriostrado
Muro arriostrado en tres bordes
Falla Típica en dos bordes

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 DEFECTOS Y CARENCIAS EN SU CONSTRUCCIÓN

4° El éxito de las construcciones en quincha, reside en una buena construcción de sus muros y en la
correcta ejecución y adherencia del armazón de madera con el revestimiento de barro y paja
(ambos elementos aportan estabilidad y rigidez de igual manera).

Si alguno de estos dos elementos fallase o

estuviese ante una mala práctica constructiva,
la vivienda podría estar en riesgo por
derrumbe.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CORRECTA CONSTRUCCIÓN CON QUINCHA PARA UNA MAYOR
ESTABILIDAD ESTRUCTURAL

1° Cimentación y sobrecimiento hechos de hormigón o piedra y cemento, y muros de quincha

enlucidos con mortero de cemento.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CORRECTA CONSTRUCCIÓN CON QUINCHA PARA UNA MAYOR
ESTABILIDAD ESTRUCTURAL

2° Empleo de módulos prefabricados, livianos y fáciles de manejar.

Dichos paneles construidos a partir de láminas de estera de junco.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CORRECTA CONSTRUCCIÓN CON QUINCHA PARA UNA MAYOR
ESTABILIDAD ESTRUCTURAL

3° Revoque con barro mezclado con fibra vegetal, y después con una fina capa de cemento, barro,
yeso, o una mezcla.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CORRECTA CONSTRUCCIÓN CON QUINCHA PARA UNA MAYOR
ESTABILIDAD ESTRUCTURAL

4° Techo ha de ser liviano, con estructura de madera, cobertura de caña, torta de barro con paja, y
teja de micro hormigón.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 VENTAJAS DE LA QUINCHA

1° Es antisísmica
Por ser sólida, flexible, ligera de peso y con buena cimentación.
Es la más apropiada para suelos de poca capacidad portante.

2° Es sencilla de hacer
El proceso constructivo es simple, de fácil aprendizaje y usa los recursos de cada zona.

3° Es adaptable
Acepta múltiples alternativas en el uso de diferentes materiales para muros y techos: barro, caña
brava, carrizo, guayaquil, chonta, eucalipto, tejas, calaminas, etc.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 VENTAJAS DE LA QUINCHA

4° Es económica
Bajo costo y resiste mucho más que otros sistemas.
Además al confeccionarse en el lugar se evita el desperdicio de materiales.

5° Es participativa
Permite que la población beneficiada se incorpore en todo el proceso de ejecución, haciéndola
replicable.

6° Es modular
Facilita la construcción progresiva de la vivienda, según la disponibilidad de recursos económicos.

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 VIDEO SOBRE SISTEMA CONSTRUCTIVO QUINCHA

https://www.youtube.com/watch?v=rrAXUWKnYy0

ING. ENRIQUE ALFONSO UGARTE CALDERÓN

 CONCLUSIONES

1° La Quincha aún se usa en las zonas del altiplano, por la facilidad de construcción, bajo costo y
guardar el calor, lo que es lo más beneficioso en estas zonas, ya que al no ser propensas a un caso
de sismo y sufrir ráfagas de viento, este sistema proporciona tranquilidad y confort.
2° Las construcciones de viviendas con Quincha son dignas y seguras en especial en lugares alejados
donde la construcción tradicional resulta cara y difícil.
3° Este método de construcción data de varios miles de años atrás, puesto que algunas culturas
prehispánicas la utilizaban.
4° Las construcciones a base de Quincha presentan ductilidad lo que los hace resistentes a
deformaciones además el peso de la edificación es ligero producto de los materiales empleados,
para poderlo usar en pisos superiores.
5° La Quincha aunque fue discontinuada, aún sirve en algunas partes de la Sierra, ya que es un gran
repelente al frío y no tan costosa como el ladrillo.
