Tablas de Lubricante, Grasa y Sellante para Componentes de Máquinas de Haas
Tablas de Lubricante, Grasa y Sellante para Componentes de Máquinas de Haas
haascnc.com/es/service/troubleshooting-and-how-to/reference-documents/lubricant--grease--and-sealant-tables-for-haas-machine-component.html

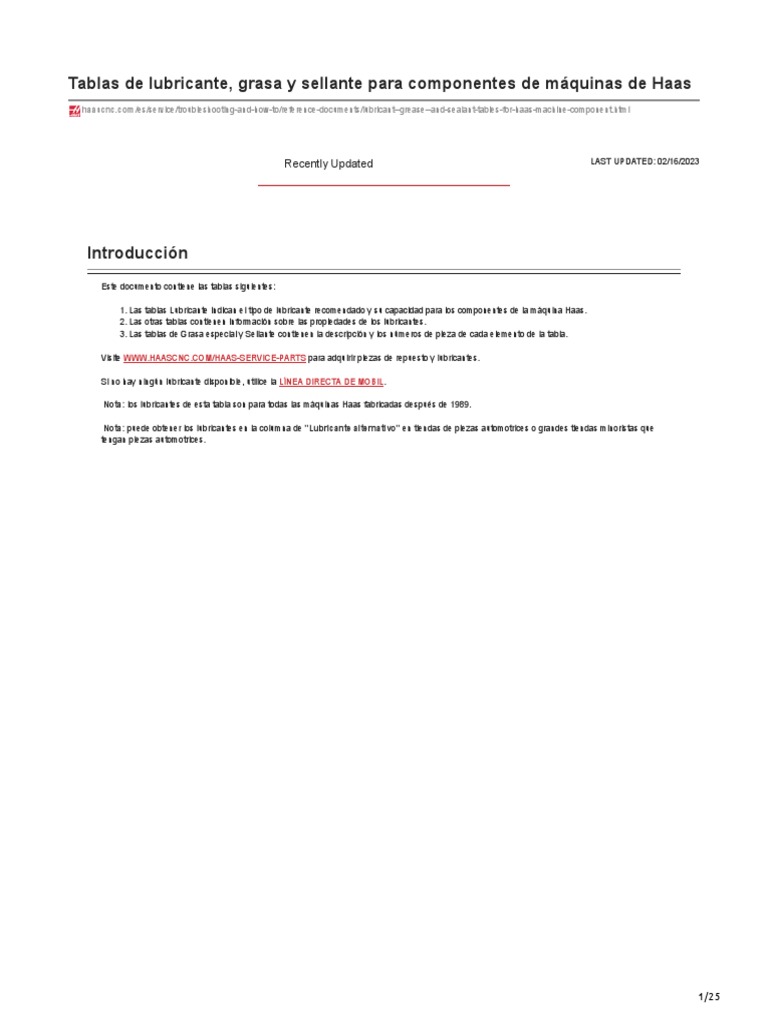

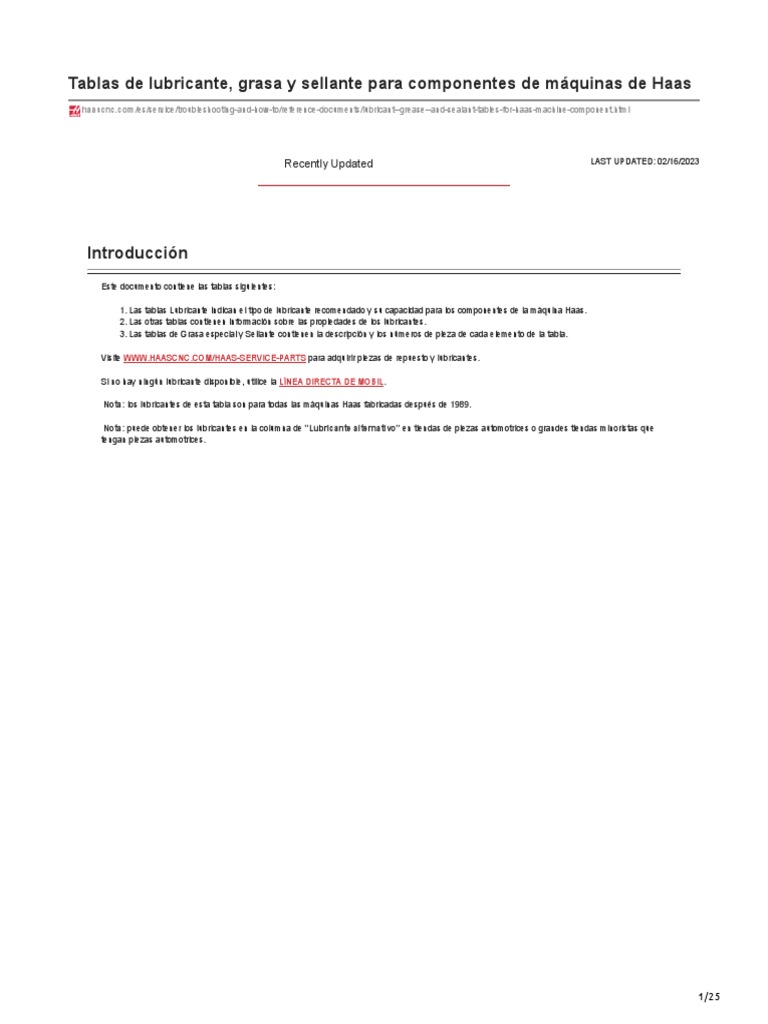

Introducción
Este documento contiene las tablas siguientes:
1. Las tablas Lubricante indican el tipo de lubricante recomendado y su capacidad para los componentes de la máquina Haas.
2. Las otras tablas contienen información sobre las propiedades de los lubricantes.
3. Las tablas de Grasa especial y Sellante contienen la descripción y los números de pieza de cada elemento de la tabla.
Nota: los lubricantes de esta tabla son para todas las máquinas Haas fabricadas después de 1989.
Nota: puede obtener los lubricantes en la columna de "Lubricante alternativo" en tiendas de piezas automotrices o grandes tiendas minoristas que
tengan piezas automotrices.
1/25
Lubricantes para husillos
TIPO DE MÁQUINA Lubricante primario Lubricante alternativo CAPACIDAD Número de pieza de Haas
2/25
Caja de engranajes de husillo
Cono iso 40 (CMV) Mobil SHC 627 Mobil 1, 15W-50 51 oz (1,5 L) 93-2365
Tornos (con bomba de Mobil SHC 627 Mobil 1, 15W-50 85 oz (2,5 L) 93-2365
aceite)
3/25
Caja de engranajes del husillo 16DP-C
Cono ISO 50 (VMC) (con tanque de Mobil SHC 627 Mobil 1, 15W-50 101 oz (3,0 93-2365
sumidero cuadrado) L)
Cono ISO 50 (VMC) (con tanque de Mobil SHC 627 Mobil 1, 15W-50 85 oz (2,5 93-2365
sumidero ovalado) L)
Cono ISO 50 (CMH) (sin bomba de aceite) Mobil SHC 634 Mobil 1, 15W-50 101 oz (3,0 93-9141A
L)
Tornos (sin bomba de aceite) Mobil SHC 634 Mobil 1, 15W-50 101 oz (3,0 93-9141A
L)
4/25
Guía lineal / Tornillo de bola
Fresadora Toolroom
Torno Grasa Mobil 1, grasa 2 golpes 99-1686 Grasa Mobil 1, 2 golpes 99-
Toolroom Mobil XHP sintética completos Mobil grasa completos 1686
222 mensuales XHP sintética mensuales
222
5/25
Cambiador de herramientas de montaje lateral - Cam Box
6/25
Sistemas hidráulicos
HPU: Torno ST- Mobil Líquido hidráulico resistente a la 8 gal (30 L) 93-2546
30 y más DTE 24 Ultra espuma, antidesgaste y de Grado ISO
pequeño 32
HPU: Torno ST- Mobil Líquido hidráulico resistente a la 10 gal (38 L) 93-2546
30BB y superior DTE 24 Ultra espuma, antidesgaste y de Grado ISO
32
7/25
Mesa giratoria
8/25
Los lubricantes necesarios y los volúmenes de llenado para todos los productos giratorios/divisores se indican a continuación:
HRT110 Mobil SHC 625 Mobil 1, 5W-20 1,2 oz (35 mL) 93-2220A
TR110 Mobil SHC 625 Mobil 1, 15W-50 1.2 oz (35 mL) 93-2220A
TRT100 Mobil SHC 627 Mobil 1, 15W-50 Eje A: 10 oz (295 ml) 93-2365
9/25
TRT160 Mobil SHC 627 Mobil 1, 15W-50 INCLINACIÓN: 44,8 oz 93-2365
(1,35 l)
ROT: 138,24 (4,09 L)
10/25
Unidad rotativa - Contrapunto
Haas - Cola neumática Grasa Mobil XHP- Grasa LubriMatic Moly 1 carrera completa 99-1687
rotativa (Todos) 322 Mine (Moly) Extreme Pressure cada (6) meses
11/25
Máquina fabricada - En unidades giratorias
Mesa rotativa Lubricante principal Lubricante alternativo Capacidad Número de pieza de Haas
VR-8 / VR-11 Mobil SHC 634 Mobil 1, 15W-50 346 oz (10,2 L) 93-9141A
12/25
TORRETAS DE TORNO
Caja de engranajes de Mobil SHC 007 Mobil 1, grasa sintética 14 oz (410 93-1933A
torreta ST-20/45 (doble capacidad) mL)
Engranaje De Dentado Grasa Mobil XHP-322 Grasa LubriMatic Moly Capa 99-1687
Frontal ST Mine (Moly) Extreme Pressure
Pistón de torreta ST Grasa Mobil XHP-322 Grasa LubriMatic Moly Capa 99-1687
Mine (Moly) Extreme Pressure
Engranaje De Dentado Red-I, Mobil XHP-222 Mobil 1, grasa sintética Capa 99-1686
Frontal SL
Junta tórica de la cubierta Mobil SHC 007 Mobil 1, grasa sintética Capa 93-1933A
del sello de pistón
Engranajes TT-4 Mobil SHC 007 Mobil 1, grasa sintética Capa 93-1933A
13/25
Torno - Herramientas motorizadas
Herramientas motorizadas Mobil SHC 627 Mobil 1, 15W-50 5,9 oz (0,17 93-2365
(3K) L)
Herramientas motorizadas Mobil SHC 625 Mobil 1, 5W-20 5,9 oz (0,17 93-2220A
(6K) L)
14/25
Torno - Contrapuntos
15/25
Lubricación PulseJet
WD 40 Aceite penetrante 3
16/25
Lubricación mínima
17/25
Amarre de pieza
Tornos de banco Grasa Mobil XHP-322 Grasa LubriMatic Moly N/D No disponible
manuales/neumáticos Mine (Moly) Extreme Pressure
18/25
Aceite Mobil - Propiedades Especiales
19/25
Aceite Mobil Alternativo - Propiedades Especiales
Mobil 1, 5W-20 Este aceite del motor es totalmente sintético. N/D 48,3 8,8
Proporciona muy buena protección contra daños. Evita
componentes desgastados.
Mobil 1, 15W- Este aceite del motor es totalmente sintético. N/D 130,2 18,1
50 Proporciona muy buena protección contra el calor.
Además, tiene muy buena resistencia a las propiedades
de oxidación.
Aceite de Este es el aceite de engranaje no sintético API/GL-4 SAE 460 N/D 28,3
engranaje de 140 pesos. Este aceite debe utilizarse únicamente
multiusos, CRC como sustituto de emergencia.
SL24238
Kluber/Summit Este aceite de engranaje sólo se utiliza para cajas 1500 1513 95,8
SYNGEAR SH- especiales. Póngase en contacto con la Haas Factory
1150 Outlet de su zona.
20/25
Grasa Mobil - Propiedades Especiales
21/25
Grasa Mobil alternativa - Propiedades Especiales
22/25
Grasa especial
Grasa Mobil XHP Esto ayuda a que las cubiertas se muevan más fácilmente a través de 99-1686
222 la fundición.
Grasa eléctrica Esto protege los conectores eléctricos del refrigerante. 99-1793
23/25
Selladores
Volara 4A Esto se utiliza como sellador para las protecciones de guías de los ejes Y y X. N/D
RTV ASI Esto se utiliza como sellador para las protecciones de guías de los ejes Y y X. 99-4452
335 Aplique esto a las máquinas de escala lineal.
24/25
Fluido de refrigerador del husillo GM/VR
25/25
