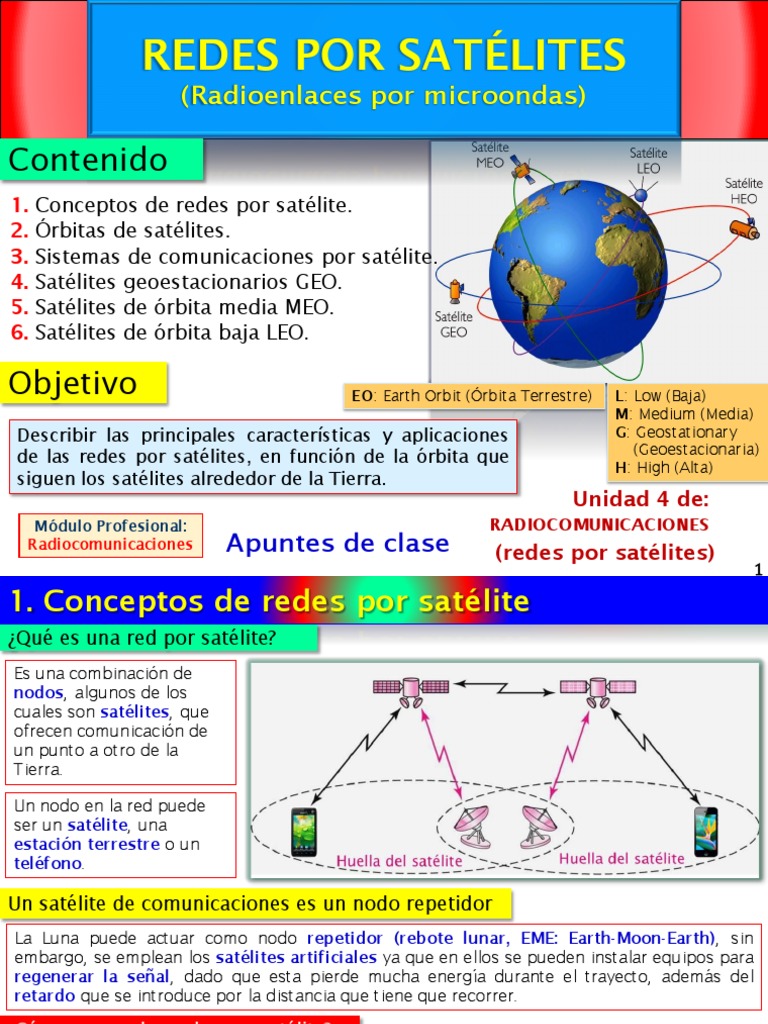

REDES POR SATÉLITES

(Radioenlaces por microondas)

Contenido
1. Conceptos de redes por satélite.
2. Órbitas de satélites.
3. Sistemas de comunicaciones por satélite.
4. Satélites geoestacionarios GEO.
5. Satélites de órbita media MEO.
6. Satélites de órbita baja LEO.

Objetivo EO: Earth Orbit (Órbita Terrestre) L: Low (Baja)

M: Medium (Media)
Describir las principales características y aplicaciones G: Geostationary
(Geoestacionaria)
de las redes por satélites, en función de la órbita que
H: High (Alta)
siguen los satélites alrededor de la Tierra.
Unidad 4 de:
Módulo Profesional: RADIOCOMUNICACIONES
Radiocomunicaciones Apuntes de clase (redes por satélites)
1
1. Conceptos de redes por satélite
¿Qué es una red por satélite?
Es una combinación de
nodos, algunos de los
cuales son satélites, que
ofrecen comunicación de
un punto a otro de la
Tierra.

Un nodo en la red puede

ser un satélite, una
estación terrestre o un
teléfono.

Un satélite de comunicaciones es un nodo repetidor

La Luna puede actuar como nodo repetidor (rebote lunar, EME: Earth-Moon-Earth), sin
embargo, se emplean los satélites artificiales ya que en ellos se pueden instalar equipos para
regenerar la señal, dado que esta pierde mucha energía durante el trayecto, además del
retardo que se introduce por la distancia que tiene que recorrer.

¿Cómo operan las redes por satélite?

Igual que las redes móviles, en el sentido de que dividen el planeta en celdas (huellas),
ofreciendo capacidades de transmisión hacia y desde cualquier punto de la Tierra, utilizando
radioenlaces por microondas.

Hacen posible la comunicación sin requerir la enorme inversión en infraestructura terrestre.

2
Radioenlaces por microondas
¿Cuándo se utilizan?
Se utilizan cuando las distancias son grandes, o cuando desplegar un “cableado” supone una
inversión difícil de amortizar, o bien por razones de alta flexibilidad en cuanto a movilidad.
Significa que las señales de voz, video o datos en general se transmiten por ondas de
radio → radioenlaces por microondas.

Esquema básico de un radioenlace por microondas.

Es una interconexión entre nodos fijos o móviles efectuada por ondas de radio.
3
Radioenlaces por microondas
Aclaraciones y definiciones
La salida de los transmisores puede conectarse a los sistemas radiantes mediante:
• Líneas de transmisión.
• Guías de ondas.
Guías de ondas. Una guía de onda es un tubo conductor a través del cual se transmite la
energía en forma de ondas electromagnéticas. El tubo actúa como un contenedor que confina
las ondas en un espacio cerrado. Los campos electromagnéticos se propagan a través de la
guía de onda por medio de reflexiones en sus paredes internas, que son conductoras. Si una
guía de onda se deja abierta en uno de sus lados puede radiar energía, es decir, puede ser
usada como una antena en lugar de línea de transmisión. Esta radiación puede ser aumentada
acampanando la guía de onda para formar una antena de bocina piramidal.
Sensibilidad del equipo receptor
En radioenlaces la sensibilidad del equipo
receptor es un parámetro que determina
el alcance del sistema. Expresa el nivel
mínimo de señal que se necesita para un
correcto funcionamiento, puede definirse
en términos de potencia (dBm) o de
tensión (dBμV) o bien como campo
eléctrico (dBμV/m) incidente en la antena.

Área equivalente de absorción. Si se considera la antena receptora como una apertura capaz
de captar energía de la onda electromagnética incidente sobre ella, se puede definir un área
equivalente de antena o área efectiva (m2) como la relación entre la potencia disponible en
bornes de la antena (W) y la densidad de potencia de la onda incidente (W/m2).
4
Tipos de radioenlaces por microondas
Existen dos tipos
Radioenlaces por
microondas
Satélite
Uno de los
nodos está
en un satélite.
Terrestre
Todos los nodos
están en Tierra.
El término línea de vista LOS
(Line Of Sight) se refiere a
que la onda es captada por el
receptor directamente desde
el transmisor. Este tipo de
onda solo se recibe dentro
del horizonte visual, de ahí
su nombre.
El satélite es un repetidor
Satélite emplazado en el espacio.
Generalmente, los radioenlaces se
explotan entre 2 y 50 GHz, por eso se
llaman radioenlaces por microondas.
Las microondas son altamente
direccionales. Cuando una antena
transmite, se enfoca de forma muy
precisa. Significa que ambas antenas,
transmisora y receptora, deben estar
alineadas.
La propagación por línea de vista de las microondas la hace
apropiada para enlaces punto a punto.
5
Alcance de los radioenlaces por microondas
Microondas terrestres

Uno de los principales obstáculos

para la radiocomunicación de larga
distancia ha sido siempre la curvatura
de la Tierra.

El alcance máximo depende de la

altura de las torres donde se
encuentran las antenas.

¿Cómo se incrementa el alcance?

Utilizando estaciones repetidoras, en

la superficie terrestre, las cuales
permiten también salvar obstáculos
como montañas.

Pero para llegar a lugares inhóspitos o

a otros continentes, la estación
repetidora se puede emplazar en un
satélite artificial.

De nuevo: los satélites hacen posible la comunicación sin

requerir la enorme inversión en infraestructura terrestre.
6
Los satélites y la ciencia ficción
Origen de la tecnología de satélites
La idea se debe a Arthur Charles Clarke, quién se basó en los trabajos matemáticos de
Newton y Kepler y los unió con aplicaciones y la tecnología de la época.

En octubre de 1945, Clarke publicó, en la

revista británica Wireless World, el artículo
Extra-Terrestrial Relays, que incluía la
propuesta de un sistema de comunicación
global utilizando estaciones espaciales.

La propuesta de Clarke

Un satélite artificial serviría como

1 repetidor de comunicaciones.

El satélite giraría a 36 000 Km de altura

2 sobre el ecuador, a la misma velocidad
de revolución que la Tierra.

3 satélites separados a 120º entre si

3 cubrirían toda la Tierra, dando cobertura
de señales de microondas a todo el
planeta. ... ¿La zona de los Polos? ...

El satélite seria una estación espacial

4 tripulada.
Salvo el último punto, la propuesta
de Clarke se cumplió. 7
Los primeros satélites
Sputnik, el primero – octubre 1957
El sueño comenzó a hacerse realidad con el primer satélite, el
Sputnik (compañero de viaje en ruso). Su órbita elíptica estaba
a 214 km ~ 938 km. Era una esfera de Al de 58 cm de diámetro
y 83 kg. Llevaba 2 transmisores, de 20 MHz y 40 MHz. Solo
emitía un tono intermitente. Funcionó 21 días.

El primer satélite repetidor – octubre 1960

Fue el Courier (USA) de 230 kg. Su órbita elíptica estaba a 967 km ~
1214 km. Transmitió voz y telegrafía a una tasa efectiva de 55 kbps.
Fue el primero en utilizar celdas solares. Funcionó 70 días.

El primer satélite a 35 786 km de altura – agosto 1964

Fue el Syncom 3 (USA) de 68

kg. Se utilizó para transmitir
para Europa los juegos
olímpicos de Tokio en 1964 y
luego en la guerra de Vietnam.
Recibía la señal en 7,36 GHz y
la retransmitía en 1,81 GHz.
Funcionó 5 años.

El Syncom 3 fue el primero a 35 786 km de altura. 8

Satélites comerciales
Primer satélite comercial a 35 786 km - abril 1965
Fue el Intelsat I (Early Bird). Tenía forma de tambor de 76 × 61 cm
y pesaba 34,5 kg. Funcionó 4 años.

Satélites comerciales de la actualidad a 35 786 km de altura

De la constelación de Intelsat (USA).

Peso en órbita: 4723 kg.

De la Agencia Espacial Europea - ESA

Se registran actualmente más de 1000 satélites

activos en órbita y cerca de 200 inertes (pero útiles).

El Intelsat I fue el primer satélite comercial a 35 786 km de altura. 9

2. Órbitas de satélites
¿Qué mantiene a un satélite en órbita?
El equilibrio entre dos fuerzas, las cuales están definidas por las
Leyes de la mecánica orbital de Newton (1687).

Fuerza centrífuga. Producto de la

1 inercia debida al movimiento.

Fuerza centrípeta. Producto del campo

2 gravitatorio de la Tierra.

Las órbitas de los satélites son elípticas

La 1ra. y 2da. Ley de Kepler (1609) establecen que
los planetas se desplazan en trayectorias elípticas y
que el Sol está en uno de los focos de la elipse. Estas
Leyes también se aplican a los satélites.

La órbita circular es un caso especial de una elipse.

Deducciones de las Leyes de Kepler

Si a un satélite en órbita circular se le incrementa la velocidad con un impulso, no podrá
moverse más rápido en esa órbita. En vez de eso, la órbita se convierte en elíptica.

Dos satélites en la misma órbita no pueden tener diferentes velocidades.

Una órbita es el camino que el satélite sigue alrededor de la Tierra. 10

 Periodo orbital
¿Qué es el periodo orbital?
Es el tiempo requerido por un satélite para completar una vuelta
alrededor de la Tierra. La 3ra. Ley de Kepler define el periodo
orbital en función de la distancia del satélite al centro de la
Tierra.

Ejemplo 1 Periodo orbital de la Luna

Calcular el periodo orbital aproximado de la Luna sabiendo que se
encuentra a una distancia media de 384 000 Km de la Tierra en
una órbita elíptica. Tomar el radio ecuatorial de la Tierra: 6378 km.
Respuesta: T ≈ 2 439 090 s ≈ 28 días.
Ejemplo 2 Periodo orbital de un satélite
Calcular el periodo de un satélite geoestacionario que se encuentra
en órbita a 35 786 km de la Tierra. Radio ecuatorial Terrestre:
6378 km.
Respuesta: T = 86 579 s ≈ 24 horas.
Significa que un satélite que orbita a 35 786 km,
Significado

tiene un periodo orbital de 24 horas; el mismo

periodo de rotación de la Tierra. Un satélite
como este se ve estacionario desde la Tierra. La
órbita se denomina geoestacionaria (GEO).

El periodo orbital de un satélite distante es mayor que el de uno cercano a la Tierra.

11
Velocidad orbital (tangencial)
¿Cómo se calcula?
Cualquier satélite que orbite la Tierra debe satisfacer la variante
de la 3ra. Ley de Kepler que define la velocidad orbital en
función inversa de la distancia del satélite al centro de la
Tierra.
Ejemplo 3 Velocidad orbital de un satélite GEO

Calcule la velocidad orbital (tangencial) de un satélite GEO que

se encuentra en órbita a 35 786 km de la Tierra. El radio de la
Tierra es 6378 km.
Respuesta: v ≈ 3 km/s ≈ 11 000 km/h.

Ángulo de inclinación de las órbitas

Es el ángulo entre el
plano ecuatorial y el
plano de la órbita del
satélite. Existen tres
variantes.

Los satélites GEO

siguen una órbita
ecuatorial.

La velocidad orbital de un satélite distante a la Tierra es menor que la de uno cercano.

12
Expresiones aproximadas de la 3ra. Ley de Kepler
¿Cómo se estima la tercera Ley de Kepler para el periodo orbital?
Consideremos los siguientes parámetros: Aplicando mecánica clásica igualemos
𝑮: constante de gravitación. la fuerza centrípeta 𝐹𝑐 con la fuerza de
Recuérdese: atracción gravitatoria 𝐹𝑔 :
𝑴: masa de la Tierra.
𝑎𝑐 = 𝑅𝜔2 𝐺𝑀𝑚
𝒎: masa del satélite. 𝐹𝑐 = 𝐹𝑔 ⇒ 𝑚 𝑎𝑐 = ⇒
𝑅2
𝑹: distancia entre el satélite y el centro de la Tierra.
𝐺𝑀𝑚 𝐺𝑀
𝑻: periodo orbital del satélite. 𝑚 𝑅 𝜔2 = ⇒ 𝜔 2
=
Todas las 𝑅2 𝑅3
𝒂𝒄 : aceleración centrípeta del satélite. unidades La velocidad angular de rotación del
𝝎: velocidad angular del satélite. en el SI. satélite se puede calcular dividiendo el
𝑭𝒈 : fuerza de atracción entre la Tierra y el satélite. ángulo de una rotación (2𝜋 𝑟𝑎𝑑) entre el
periodo orbital del satélite, que es lo
𝑭𝒄 : fuerza centrípeta en el satélite. que queremos saber. Entonces:

En principio vamos a prescindir de arrastrar en el desarrollo la indicación de las unidades para

no recargar las expresiones:
2
𝐺𝑀 2𝜋 𝐺 𝑀 4 𝜋2 𝐺 𝑀 4 𝜋2 3 4 𝜋2
𝜔2 = 3 ⇒ 2
= 3 ⇒ 2 = 3 ⇒𝑇 = 𝑅 = −11 24
𝑅3 ⇒
𝑅 𝑇 𝑅 𝑇 𝑅 𝐺𝑀 6,674 × 10 × 5,9722 × 10

2 −14 3
𝑅3
−13 3
𝑇 = 9,905 × 10 𝑅 ≅ 10 𝑅 = 13 (𝑐𝑜𝑛 𝑇 𝑒𝑛 𝑠𝑒𝑔𝑢𝑛𝑑𝑜𝑠 𝑦 𝑅 𝑒𝑛 𝑚𝑒𝑡𝑟𝑜𝑠)
10
Si 𝑅 se expresa en 𝑘𝑚, entonces obtenemos la expresión de Kepler anterior:

2
103 𝑅 3
109 3 𝑅3 𝟐
𝑹𝟑
𝑇 = = 13 𝑅 = ⇒𝑻 = (𝒄𝒐𝒏 𝑻 𝒆𝒏 𝒔𝒆𝒈𝒖𝒏𝒅𝒐𝒔 𝒚 𝑹 𝒆𝒏 𝒌𝒎)
1013 10 10 000 𝟏𝟎 𝟎𝟎𝟎
13
Expresiones aproximadas de la 3ra. Ley de Kepler
¿Cómo se estima la tercera Ley de Kepler para la velocidad tangencial?
Consideremos los siguientes parámetros:
𝑁∙𝑚2 Todas las Recuérdese:
𝑮: constante de la gravitación universal (6,674 × 10−11 ).
𝑘𝑔2 unidades 𝑣2
𝑹: distancia entre el satélite y el centro de la Tierra (𝑚). en el SI. 𝑎𝑐 =
𝑅
𝑭𝒈 : fuerza de atracción entre la Tierra y el satélite (𝑁).
𝑭𝒄 : fuerza centrípeta en el satélite (𝑁). Cálculo del producto de la constante de la
𝑴: masa de la Tierra (5,9722 × 1024 𝑘𝑔). gravitación por la masa de la Tierra:
−11
𝑁 ∙ 𝑚2
𝒎: masa del satélite (𝑘𝑔). 𝑮 𝑴 = 6,674 × 10 2
× 5,9722 × 1024 𝑘𝑔 =
𝑘𝑔
𝑚 𝑵 ∙ 𝒎𝟐
𝒂𝒄 : aceleración centrípeta del satélite ( 2 ). 14
= 3,98584628 × 10 ≈ 𝟒 × 𝟏𝟎 𝟏𝟒
𝑠
𝒌𝒈
𝑚
𝒗: velocidad tangencial del satélite ( ). 𝑁∙𝑚2
𝑠 Hemos aproximado su valor a 4 × 1014
𝑘𝑔

Aplicando mecánica clásica igualemos la fuerza centrípeta 𝐹𝑐 con la fuerza de atracción

gravitatoria 𝐹𝑔 :
𝐺𝑀𝑚 𝑣2 𝐺 𝑀 𝑚 2
𝐺𝑀 𝑮𝑴
𝐹𝑐 = 𝐹𝑔 ⇒ 𝑚 𝑎𝑐 = ⇒ 𝑚 = ⇒ 𝑣 = 𝑅 ⇒𝒗=
𝑅2 𝑅 𝑅2 𝑅2 𝑹
𝒌𝒎
Si 𝒗 se expresa y 𝑹 en 𝒌𝒎, habrá que multiplicar por 103 para pasar a metros. Se obtiene:
𝒔

3
𝐺𝑀 1 𝐺𝑀 𝐺𝑀 4 × 1014 4 × 105 400 000 𝟒𝟎𝟎 𝟎𝟎𝟎
10 𝑣 = ⇒ 𝑣 = = = = = ⇒𝒗=
103 𝑅 103 103 𝑅 106 103 𝑅 109 𝑅 𝑅 𝑅 𝑹
14
Categorías de satélites
Según la posición de la órbita, por su carácter, por el campo de aplicación, ...
Los satélites artificiales se
pueden clasificar ateniéndose
a diferentes criterios.
Por su carácter:
• Civil.
• Militar.
• Mixto.
Por la altura orbital:
• LEO • MEO • GEO • ...
Por la aplicación:
• Telecomunicaciones.
• Meteorológicos.
• Navegación.
Diferentes
• Científicos.
categorías
• ...

Solo hay una órbita a los 35 786 km de altura: la GEO. 15

Categorías de satélites – Datos técnicos
Según la posición de la órbita se dividen en 4 categorías
Geoestacionarios GEO.
Altura: 35 786 km sobre el ecuador.
Ecuatorial.
1 Periodo orbital: 24 horas.
Constelación: Intelsat, Eutelsat,
PanAmSat, Hispasat, Embratel.

De órbita media MEO.

Altura: 5000 km ~ 15 000 km, y
2 cerca de 20 000 km. Inclinada.
Periodo orbital: 11 ~ 12 horas.
Constelación: GPS, Glonass, Galileo.

De órbita baja LEO.

Altura: 500 km ~ 2000 km. Polar.
3 Periodo orbital: 90 ~ 120 minutos.
Constelación: Iridium, Globalstar, Perigeo. Punto más próximo a
Teledesic.
la Tierra de la órbita de un astro
o un satélite artificial.
Altamente excéntrica HEO.
Altura: 500 (perigeo) a 70 000 km
Apogeo. Punto de una órbita en
4 (apogeo). Elíptica.
torno a la Tierra más separado
Periodo orbital: 12 ~ 24 horas.
Constelación: Molniya, Sirius. del centro de esta.

Probablemente las órbitas más empleadas comercialmente sean las LEO y las GEO. 16
Capas de la atmósfera terrestre
Exosfera. Zona exterior de la
atmósfera terrestre, cuya distancia a
la Tierra es de 300 a 1000 km.

Termosfera (Ionosfera). Capa

de la atmósfera situada por
encima de los 85 km de altura y
que presenta fuerte ionización
por la radiación solar.

Homosfera. Conjunto formado

por las tres capas atmosféricas
más cercanas a la superficie
terrestre.

Mesosfera. Capa superior de la

homosfera entre 50 y 80 km de
altura.

Estratosfera. Capa intermedia

de la homosfera, desde los 12 a
los 50 km de altura.

Troposfera. Capa inferior de la

homosfera, hasta la altura de 12
km.
17
Los cinturones de Van Allen
¿Porqué se consideran diferentes órbitas?
Una razón está en la existencia de dos
“anillos de radiación” llamados cinturones
de Van Allen. Estos anillos de radiación en
forma de toroide rodean a la Tierra y
contienen partículas cargadas, electrones y
protones, atrapadas por el campo magnético
terrestre.
¿A qué altura se encuentran?
Cinturón externo: entre los 13 000 y 16 000 km.
Cinturón interno: entre los 1000 y 6000 km.
Los límites de los cinturones hay que tomarlos solo de forma orientativa.
Estos anillos son el resultado de la
interacción entre el campo magnético
terrestre y el entorno espacial. El campo,
generado por la rotación del núcleo metálico
fundido de la Tierra, da lugar a la
magnetosfera, una burbuja magnética que
envuelve a nuestro planeta. Su tamaño y
forma cambian en función de la intensidad
del viento solar y la corriente de partículas
con carga eléctrica que nos llega desde el
Sol. En su interior, las líneas de campo
magnético apresan y aceleran partículas,
principalmente protones y electrones, y las
hacen rebotar de un lado a otro entre los
polos del planeta.
18
Los cinturones de Van Allen
Los satélites deben protegerse frente a la acción de estos anillos de radiación
La rápida inyección de partículas en los anillos de radiación puede dañar los circuitos y los
paneles solares de los satélites en órbita; además, el enjambre de protones y electrones
liberados cuando las partículas del viento solar chocan contra la atmósfera induce corrientes
eléctricas que pueden sobrecargar las redes terrestres y provocar apagones.
Una brújula se orienta con su polo Norte
magnético apuntando hacia el polo Norte
geográfico de la Tierra, por lo que la Tierra se
comporta como un gigantesco imán
permanente.
Como los polos opuestos se atraen, significa
que el Polo Norte geográfico de la Tierra es el
Polo Sur magnético y viceversa (en realidad no
coinciden exactamente, están separados unos
1800 km). Las líneas del campo magnético
terrestre salen del Polo Sur geográfico y
entran por el Polo Norte geográfico.

Magnetosfera: escudo magnético.

Campo magnético terrestre. Las partículas

cargadas (protones y electrones) que provienen
de las radiaciones solares quedan atrapadas en
Fuerza de Lorentz las líneas de campo (moviéndose en espiral)
El cinturón interno es el más destructivo. formando los cinturones de Van Allen. 19
Lanzamiento de satélites
¿Qué se necesita para lanzar un satélite?
Un vehículo de lanzamiento o cohete (lanzadores o remolcadores
espaciales) que tenga:
Un motor a reacción.
Depósito para propulsores.
Compartimiento para alojar el satélite.
El motor proporciona el empuje necesario para elevar al cohete
verticalmente.

Vehículos de lanzamiento más importantes

Existe una amplia gama

de lanzadores, como
son los Ariane, Atlas,
Shuttle, Proton, Falcon,
Delta, Minotaur, Zenit,
etc., es decir, se utilizan
desde cohetes clásicos
que alojan el satélite en
su cofia hasta
lanzadores tipo shuttle
(transbordador) que lo
alojan en su bodega.
El cohete aprovecha el principio físico de acción y reacción. 20
Colocación de satélites en órbita
¿Qué técnica se utiliza?
La técnica de varias etapas, es decir varios
cohetes colocados uno sobre otro, de manera
que agotado el empuje del primero, se enciende
el segundo y así sucesivamente.

Los vuelos espaciales requieren altas

velocidades que no se alcanzan con un solo
cohete, aunque sea grande y potente.

¿Cómo alcanzar la órbita?

La carga con el satélite se coloca

primero en una órbita circular baja.

Se enciende otro motor para

acelerar la carga y pasarla a una
órbita elíptica de transferencia.

Después de pasar por varias

órbitas elípticas de transferencia,
alcanza la órbita requerida (por
ejemplo la GEO) y coloca el satélite en
esa órbita (este proceso puede variar).

Para alcanzar la órbita requerida se utilizan cohetes de varias etapas. 21

Colocación de satélites en órbita
Descripción breve de un proceso de lanzamiento hasta la colocación en órbita
El lanzamiento de un satélite de comunicaciones es un proceso
de extraordinaria complejidad y que entraña riesgos notables.
Ello es debido a la enorme cantidad de factores, influencias y
parámetros que hay que tener en cuenta, y donde concurren
numerosos elementos de diferentes campos de la tecnología.
Las restricciones concretas en cada misión dependen del tipo
de satélite, de la clase y precisión del lanzador y de la
secuencia elegida para las distintas etapas de la puesta en
órbita. Un proceso de lanzamiento típico es el denominado
transferencia de Hohmann, que supone los siguiente pasos:

▪ Disparo del conjunto lanzador-satélite desde tierra hacia el Este, aprovechando la rotación
terrestre (orientativamente 463 m/s en el ecuador).
▪ Colocación del satélite, junto con la última fase del lanzador, en una órbita baja de
estacionamiento, con perigeo de unos 200 km (orientativo).
▪ Impulsión del satélite a una órbita elíptica denominada de transferencia, y cuyo apogeo es
de unos 36 000 km (orientativo). Alcanzada esta órbita concluye el lanzamiento propiamente
dicho.
▪ A partir de la zona de apogeo de la órbita de transferencia, y utilizando el empuje del motor
de apogeo integrado en el propio satélite, se realiza el viaje hasta la órbita geoestacionaria
definitiva. Impulsos. En A) paso de la órbita circular interior a la órbita de transferencia;
en B) paso de la órbita de transferencia a la órbita circular exterior.
Los “lanzadores” no alcanzan de forma “directa” una órbita GEO. 22
Constelación de satélites
¿Quiénes son los operadores de satélites?
DTH
La tabla contiene una lista de operadores de sistemas de satélites (Direct To Home).
GEO destacados, con datos de satélites destinados para uso civil y en
operación a mayo 2013. La televisión por
satélite es un
método de
transmisión
televisiva consistente
en retransmitir
desde un satélite de
comunicaciones una
señal de televisión
emitida desde un
punto de la Tierra.
Entre los diferentes
tipos de televisión
por satélite está la
recepción directa por
el telespectador
(DTH) y la recepción
para las cabeceras
de televisión por
cable (para su
posterior
redistribución).
Los operadores ofrecen servicios globales o solo regionales. 23
Constelación de satélites. Operadores en España
Operadores en territorio español
LNB
La Televisión Digital vía Satélite es el resultado de la aplicación (Low Noise Block).
de la tecnología digital a la señal de televisión, para luego
transmitirla a una amplia zona geográfica por medio de satélites
de comunicaciones, en contraste con la televisión terrestre,
cuyas ondas no salen de la atmósfera, o la televisión por cable,
basada en la transmisión a través de redes de fibra óptica y cable
coaxial. La transmisión de la Televisión Digital vía Satélite se
divide en dos tramos claramente diferenciados:

▪ El enlace ascendente o uplink , mediante el cual el centro emisor envía las señales de
televisión al satélite utilizando grandes antenas parabólicas (de 9 a 12 metros de diámetro).
▪ Y el enlace descendente o downlink , por medio del cual el satélite retransmite la señal de
televisión recibida hacia su zona de cobertura sobre la superficie de la tierra, utilizando una
banda de frecuencias diferente a la del enlace ascendente, para evitar interferencias.
Para recibir la Televisión Digital vía satélite en el hogar es necesario disponer de una antena
parabólica correctamente orientada al satélite de comunicaciones correspondiente, un
dispositivo de selección de bandas y amplificación denominado LNB y un sintonizador de
canales digitales (para canales "en abierto") o un decodificador (para canales pertenecientes a
alguna plataforma de pago).
El estándar utilizado en España para la transmisión de la Televisión Digital vía satélite, al igual
que en el resto de países de la Unión Europea, es el DVB-S y el DVB-S2 (Digital Video
Broadcasting – Satellite, primera y segunda generación).

Tanto DVB-S como DVB-S2 utiliza la modulación QPSK. 24

Constelación de satélites. Operadores en España
Operadores de televisión digital vía satélite
Como canal de pago se tiene el operador de Televisión Digital vía Satélite operando en
territorio español Digital+.
La plataforma de Televisión Digital vía Satélite Movistar+, anteriormente llamada Digital+
surgió en 2003 de la fusión de las plataformas Canal Satélite Digital, propiedad de Sogecable
y Vía Digital, participada por Telefónica.
Movistar+ emite actualmente su señal mediante dos satélites: SES Astra (19,2º Este) e Hispasat
(30º Oeste), aprovechando así las emisiones que hacen por ellos diversos canales en abierto.
La mayoría de los satélites que cubren la geografía española incluyen entre sus emisiones un
conjunto de canales en abierto o gratuitos. Para acceder a ellos, será necesario disponer de
una antena parabólica, junto con su instalación asociada, orientada hacia el satélite
correspondiente y de un sintonizador de la señal digital proveniente del mismo.
Los operadores de comunicaciones por satélite con mayor implantación en España son
Hispasat, SES y Astra (marca comercial de SES).
Una constelación de satélites es
un tipo especial de sistema de
satélites consistente en un grupo
de satélites artificiales funcionando
en conjunto. Operan bajo control
compartido sincronizándose en su
funcionamiento, y se
complementan para cubrir una
zona de cobertura (habitualmente
global) de forma coordinada.
Hispasat 30W-5
Los logos son enlaces a las páginas oficiales para más información. 25
3. Sistemas de comunicaciones por satélite
Su estructura tiene tres segmentos
Segmento espacial.
Lo constituye el satélite o satélites
1 que actúan como nodos repetidores
o de enlace entre satélites.

Segmento de control.
Es la estación de control
2 (teleoperación y monitorización)
desde donde se controlan los
satélites.

Sin olvidar otro tipo de enlaces radioeléctricos: enlace entre

Segmento terrestre.
Lo constituyen las estaciones
3 terrenas transmisoras y receptoras y
de conexión con otras redes.
satélites y enlace multisatélite: el primero es el enlace
radioeléctrico efectuado entre una estación espacial
transmisora y una estación espacial receptora sin estaciones
terrenas intermedias; el segundo es un enlace radioeléctrico
entre una estación terrena transmisora y una estación terrena
receptora por medio de al menos dos satélites y sin ninguna
estación terrena intermedia.

Los operadores de satélites cuentan con más de una estación de control.

26
Estructura del satélite
Subsistemas básicos
Antena receptora. Recibe
señales desde las zonas de
cobertura deseadas.
Paneles solares. Convierten la
energía solar en eléctrica para
suministrar toda la potencia
eléctrica que necesita el satélite.

Propulsor. Proporciona
incrementos de velocidad
o frenado para corregir
desviaciones en la
posición y orientación Nota. La misma antena se
(telemando). Utiliza utiliza para recibir y
combustible químico. transmitir. Para claridad en
la explicación, se muestra
como si fueran dos.

Antena transmisora.
Transpondedor. Amplifica la Transmite señales hacia las
señal recibida, traslada su zonas de cobertura
frecuencia y la entrega para deseadas.
su retransmisión a Tierra.

Los satélites dedicados a servicios de telecomunicaciones no originan la

información que transmiten, solo la repiten.
27
Operación básica del satélite
Ejemplo para un satélite que funciona en las frecuencias más usadas

1 2
El receptor del satélite capta la
señal transmitida a 6 GHz y la
amplifica.
El transpondedor traslada la
frecuencia, de 6 GHz a 4 GHz. 3
Se amplifica y retransmite
la señal a 4GHz.

La transmisión Tierra - satélite La transmisión satélite - Tierra

se denomina enlace de subida. se denomina enlace de bajada.

Nota. La misma
antena se utiliza para
¿Porqué se traslada la frecuencia? recibir y transmitir.

Porque el transpondedor no puede recibir y transmitir en la misma frecuencia. La potencia de

la señal transmitida bloquearía a la débil señal que llega desde Tierra. Se necesita un espacio
amplio entre las frecuencias de ambos enlaces.

Los satélites de telecomunicaciones tienen un espectro de frecuencias asignado. 28

Asignación de frecuencias para satélites
Los satélites operan en el espectro
de las microondas (GHz)
El espectro de microondas se divide
en bandas de frecuencias que se
designan por una letra del alfabeto.

Cada satélite recibe y envía

utilizando dos bandas diferentes:
La transmisión desde Tierra al
satélite se denomina de subida
(Uplink - UL).
La transmisión desde el satélite
a Tierra se denomina de bajada
(Downlink - DL).
Se emplea una nomenclatura específica para las
“comunicaciones espaciales” (por microondas).
Tómense los valores de las bandas a título
orientativo (además hay diferencias por regiones).
La comunicación entre satélites se denomina
enlace intersatélite (enlace entre satélites).
La banda C ya está congestionada, por lo que los
nuevos satélites operarán en la banda Ku.

El transpondedor realiza el traslado de frecuencia de Up a Down. 29

El transpondedor del satélite
¿Qué es y cómo funciona? Pertenecen a la “carga útil” del satélite.
Es un dispositivo electrónico que
mezcla dos señales de entrada, a
frecuencias diferentes,
produciendo a su salida:
La suma de las frecuencias
de entrada.
La diferencia entre las
frecuencias de entrada.

Usa un filtro para eliminar la

señal de frecuencia más alta.

Ejemplo 4 Traslado de frecuencia

El transpondedor de un satélite opera en la banda Ku alta, cuyo enlace de subida es de 17
GHz. ¿Cuál es la frecuencia del oscilador local?, ¿qué frecuencias produce y cuál es la que
se elimina para que el enlace de bajada sea 12 GHz?
Respuesta. Oscilador: 5 GHz. Produce 22 y 12 GHz, se elimina la de 22 GHz.
Amplificador de bajo ruido (LNA, Low Noise Amplifier).
Son amplificadores electrónicos utilizados para amplificar señales muy débiles (por ejemplo,
capturadas por una antena ), y que suelen colocarse cerca del “dispositivo” de detección para
reducir las pérdidas en la línea de transmisión.

La combinación transmisor-receptor se denomina transpondedor. 30

Uso del espectro de frecuencias
El ancho de banda del enlace
Decir que 6 GHz es el enlace de subida en la banda C, significa que 6 GHz es la frecuencia
central del intervalo 5,925 GHz ~ 6,425 GHz; intervalo con un ancho de banda de 500 MHz.
Igualmente para el de bajada, 4 GHz es la frecuencia central del intervalo 3,7 GHz ~ 4,2 GHz;
también con un ancho de banda de 500 MHz.

Ejemplo de canalización del enlace de bajada de la banda C

El ancho de banda de
500 MHz se divide en
12 canales de 36 MHz
de ancho cada uno y 4
MHz de banda de
guarda entre canales.

Con el enlace de
subida se efectúa una
canalización similar. Con la canalización descrita, de los 500 MHz, los dos primeros se
dejan y también los 22 últimos [(36 x 12) + (4 x 11) = 476 MHz].
Ejemplo 5 Traslado de canal
El transpondedor de un satélite opera en la banda C, si el enlace de subida es de 6 GHz y la
frecuencia del oscilador local de 2 GHz, ¿cuál será la frecuencia central del enlace de subida al
receptor del satélite si el transmisor del enlace de bajada está en el canal 4?
Respuesta. 6065 MHz. Los canales de subida y de bajada correspondientes están separados
La capacidad de tráfico del satélite depende del ancho de banda. por 2225 MHz.
31
Transpondedores que tiene el satélite
¿Cuántos hay a bordo de un satélite?
Por lo general, hay 12 transpondedores, cada uno
asignado a uno de los 12 canales en que se divide el
ancho de banda.

¿Qué capacidad tiene un transpondedor?

Gracias a ciertos tipos de modulación, un transpondedor
de 36 MHz logra manejar datos a velocidades de hasta
60 Mbps, o también hasta 1000 conversaciones
telefónicas y un canal completo de TV.

¿Se pueden aumentar los transpondedores en un satélite?

Sí, una técnica llamada reuso de frecuencias duplica el ancho de banda de un satélite. Se
habilitan dos juegos idénticos de 12 transpondedores (haciendo un total de 24) que manejan
el mismo espectro de frecuencias.

El uso especial de técnicas de antenas y el control de la polarización de las ondas evita las
interferencias entre canales de la misma frecuencia.

La señal de radio es una combinación de campos eléctrico y magnético en cuadratura. El campo

magnético tiene una desviación de 90º respecto al campo eléctrico y la orientación del campo
eléctrico respecto a la superficie de la Tierra determina diferentes tipos de polarización: vertical y
horizontal, por ejemplo. Pueden “convivir” diferentes señales de la misma frecuencia con diferente
polarización sin interferirse. El estudio detallado de los principios físicos queda fuera de este alcance.

Cada transpondedor representa un canal de comunicación individual. 32

4. Satélites geoestacionarios GEO
El cinturón GEO Se sitúa en el plano ecuatorial de la Tierra. Es una órbita situada
a 35 786 km de altura.

A esta altura, el satélite gira en sincronía con la Banda BSS (Broadcast Satellite Service):
Tierra, por lo que parece estacionario, apto para Banda de frecuencias destinada a servicios
comunicaciones. de radiodifusión por satélite.
Con 3 satélites GEO se logra prácticamente la cobertura total del planeta. 33
Coordenadas de posición de satélites GEO
¿Cómo se ubican los satélites GEO?
La ubicación de un satélite se especifica en términos de latitud y longitud, al igual que se
describe un punto sobre la Tierra. Este punto se llama punto del subsatélite SSP.

Como los satélites GEO giran alrededor del

ecuador, su SSP se encuentra allí. Por eso, todos
ellos tienen una latitud de 0º y no se la menciona.

Ejemplo 6 Puntos de subsatélite

Un operador satelital ofrece servicios de comunicación

global utilizando para ello 5 satélites GEO.

SSP (SubSatellite Point): punto en la superficie

terrestre directamente debajo del satélite
(proyección del satélite).
Para ubicar a un satélite GEO es suficiente conocer su longitud geográfica. 34
Orientación de la antena de estación terrestre
¿Qué datos deben conocerse?
Los datos de acimut y elevación con los
que se orientará la antena para interceptar
al satélite.

¿Qué son el acimut y la elevación?

Acimut. Es el ángulo medido en

el plano horizontal, desde el
Norte hacia el Este hasta el Hacía el este o
punto del subsatélite. sentido de las
agujas del reloj.
Elevación. Es el ángulo medido
desde el plano horizontal hasta
la posición del satélite.

Por tanto, el acimut y elevación

en grados dicen dónde debe
apuntar la antena.

Las antenas de microondas de las estaciones de Tierra son bastante direccionales y

deben apuntarse con precisión para “darle” al satélite.

Todas las estaciones terrenas tienen antenas parabólicas (para enlazar con el satélite). 35
Acimut y elevación - Ejemplos
Utilizando software buscador de satélites
Para la orientación de antenas parabólicas de las
estaciones terrestres se recurre a sitios que
utilizan recursos de GoogleMaps. Solo basta
seleccionar el punto exacto donde se instalará la
antena e indicar el satélite que se desea usar.

Ejemplo 7 Orientación de antena

Obtener los datos de acimut y elevación para

orientar una antena parabólica que se instalará en
un sitio específico de la ciudad de Oviedo:
(Latitud: 43,3603° S, Longitud: -5,84476° O). El
satélite al que se apuntará es el 23.5E ASTRA 3B.

Respuesta. Elevación: 32º

Acimut 140,7º
Fuente: http://www.dishpointer.com/

Definición de isótropo. Dicho de una

sustancia o de un cuerpo: Que posee las
mismas propiedades en todas las direcciones.

También existen aplicaciones para dispositivos móviles. 36

Propagación de la señal en un enlace por satélite
Eventos en el trayecto de subida PIRE: Potencia Isótropa
Radiada Equivalente.

Sube la señal luego de ser amplificada

por el amplificador de potencia HPA y la
1 ganancia de la antena. Adquiere un nivel
de potencia (PIRE), del orden de 30 ~ 60
dBW.

En el trayecto, la señal se atenúa porque

se dispersa en el espacio libre (valores
2 de 195 ~ 214 dB). La absorción de la
atmosfera y la lluvia también la atenúan.

La presencia de ruido en el trayecto Ya en el satélite, la señal es amplificada

afecta a la señal que llega muy debilitada
al satélite (algunos nW ~ pW). Las fuentes
3 de ruido son el ruido térmico de los
circuitos, radiaciones que provienen del
espacio exterior, la lluvia, etc.
Al llegar al satélite, la ganancia de la
antena compensa en algo la pérdida. Las
4 antenas son dispositivos pasivos que
crean el efecto de amplificación debido a
su forma física. Valores de 39 ~ 57 dBi.
El LNA se caracteriza por su bajo Factor de Ruido.
por el amplificador de bajo ruido LNA,
cuyo principal parámetro es la Figura
5 (Factor) de Ruido, la cual debe tener un
valor mínimo de 0,6 dB ~ 3 dB para que
el enlace funcione aceptablemente, es
decir que el ruido no afecte a la señal.
En el trayecto de bajada sucede lo mismo,
solo que a la inversa en cuanto a la dirección
del enlace.
dBi: decibelio isótropo. HPA (High-Power Amplifier):
amplificador de alta potencia.
37
Huella de potencia de satélites GEO
¿Qué indica la huella de potencia?
La potencia con que emite el satélite hacia una zona
concreta, que es su área de cobertura. Los límites de igual
recepción se representan por líneas de contornos PIRE.

El PIRE máximo se encuentra en el punto central, y

alrededor de él hay contornos PIRE constantes; el valor
disminuye conforme abarca mayor área.

¿Qué es el PIRE del satélite?

Es el producto de la potencia entregada a la antena por la
ganancia de ésta. Se expresa en dBW.
PIRE= en W.
PIRE = 𝑃𝑇 𝐺𝑇 PT = potencia radiada o transmitida, en W.
GT = ganancia de la antena transmisora.

PIRE(dBW) = 10 log 𝑃𝑇 W + 𝐺𝑇 dBi

Ejemplo 8 Potencia radiada
Calcular el valor de la potencia radiada por el satélite
cuya huella se muestra sobre Gran Bretaña. Suponga que
la antena utilizada por el satélite es de 36 dBi.
Respuesta. 𝑃𝑇 ≅ 50 𝑊 En la aplicación de la relación no se ha
PIRE: Potencia Isótropa Radiada Equivalente. tenido en cuenta la pérdida en la línea.
38
Contornos PIRE - Ejemplos
Se usan para el cálculo de enlaces
Ejemplo 9 Contornos PIRE

A partir de los contornos PIRE, obtenga el valor que debe

usarse para calcular un enlace de bajada en la banda C desde
el satélite Satmex 5, hacia estaciones terrenas que estén en la
ciudad de Arica, Chile.
Respuesta. PIRE = 39 dBW

Ejemplo 10 Contornos PIRE

A partir de los contornos
PIRE, obtenga el valor que Los satélites potentes radian
debe usarse para calcular un PIRE del orden de 60 dBW.
un enlace de bajada en la Recuérdese que una
banda Ku desde el satélite radiación de 20 dBW mayor,
Intelsat 14, hacia equivale a una radiación con
estaciones terrenas que una intensidad de potencia
estén en la ciudad de 100 veces mayor.
Salta, Argentina.
𝑃
𝟐𝟎 𝒅𝑩𝑾 = 10 log ⇒
Respuesta. PIRE = 49,1 dBW 1𝑊
𝑃 20 𝑑𝐵𝑊
log = =2⇒
Con el cálculo del enlace 1𝑊 10
𝑃
se determina el diámetro = 102 = 100 ⇒ 𝑷 = 𝟏𝟎𝟎 𝑾
de la antena. 1𝑊
39
Diámetro de la antena de la estación terrestre
¿Cómo se puede estimar?
En función del PIRE del
satélite y del Factor de
Ruido del amplificador
LNA (o bloque LNB).

Hay tablas referidas a valores del PIRE (EIRP) y el Factor de Ruido

del LNA a utilizar, por ejemplo para los márgenes (0,6 – 0,7) dB,
(0,8 – 1,0) dB o (1,1 – 1,3) dB.

Ejemplo 11 Diámetro de la antena parabólica

Calcule el diámetro que debe tener una antena parabólica para
instalarse en Sevilla, España. El satélite a usar es el Astra 2D cuyo
PIRE sobre Sevilla es 39 dBW. En la estación terrena se utilizará un
amplificador de bajo ruido LNA con un Factor de Ruido de 1,2 dB.
EIRP: Effective (o Equivalent)
Respuesta. Diámetro = 180 cm Isotropic Radiated Power.
A mayor diámetro de la antena, mayor ganancia. 40
Recordando el concepto de Factor de Ruido
¿Factor de Ruido, Figura de Ruido, en decibelios o no en decibelios?
Todo elemento utilizado en un sistema introduce ruido. Entre ellos están los amplificadores,
que introducen ruido empeorando la calidad de la comunicación, es decir, disminuyen la
relación señal a ruido: 𝑆Τ𝑁.

Un amplificador ideal amplifica en la misma proporción la Ejemplo en recepción

señal y el ruido, por lo tanto la relación 𝑆Τ𝑁 se mantendrá a
su salida:
𝑺𝒊 Τ𝑵𝒊 𝒅𝑩 = 𝑆𝑖 𝑑𝐵𝜇𝑉 − 𝑁𝑖 𝑑𝐵𝜇𝑉 = 50 𝑑𝐵𝜇𝑉 − 4 𝑑𝐵𝜇𝑉 = 𝟒𝟔 𝒅𝑩
𝑆𝑜 𝑑𝐵𝜇𝑉 = 𝑆𝑖 𝑑𝐵𝜇𝑉 + 𝐺 𝑑𝐵 = 50 𝑑𝐵𝜇𝑉 + 20 𝑑𝐵 = 70 𝑑𝐵𝜇𝑉
𝑁𝑜 𝑑𝐵𝜇𝑉 = 𝑁𝑖 𝑑𝐵𝜇𝑉 + 𝐺 𝑑𝐵 = 4 𝑑𝐵𝜇𝑉 + 20 𝑑𝐵 = 24 𝑑𝐵𝜇𝑉
𝑺𝒐 Τ𝑵𝒐 𝒅𝑩 = 𝑆𝑜 𝑑𝐵𝜇𝑉 − 𝑁𝑜 𝑑𝐵𝜇𝑉 = 70 𝑑𝐵𝜇𝑉 − 24 𝑑𝐵𝜇𝑉 = 𝟒𝟔 𝒅𝑩

Un amplificador real siempre introducirá ruido, por lo que la relación señal/ruido a la salida
𝑺𝒐 Τ𝑵𝒐 será menor que a la entrada 𝑺𝒊 Τ𝑵𝒊 .
Para evaluar el ruido que introduce un amplificador se define un parámetro de mérito
denominado factor de ruido, que habitualmente se expresa en dB, y, en algunos contextos
técnicos, cuando se expresa en decibelios recibe el nombre de Figura de Ruido.

Factor de ruido no en dB: Factor (Figura) de ruido en dB:

𝑆𝑖 Τ𝑁𝑖 𝑆𝑖 Τ𝑁𝑖
𝐹𝑜𝑓 = 𝐹 𝑑𝐵 = 10 log
𝑆𝑜 Τ𝑁𝑜 𝑆𝑜 Τ𝑁𝑜

Puede hablarse de Factor de Ruido: expresándolo en dB o no expresándolo en dB. 41

Recordando el concepto de Factor de Ruido
¿Factor de Ruido, Figura de Ruido, en decibelios o no en decibelios?
Para un amplificador real se tienen, entre otros, dos parámetros básicos a considerar, la
ganancia y el factor (figura) de ruido, lo que nos permitirá evaluar la relación 𝑆Τ𝑁 a la salida.
𝑆𝑖 Τ𝑁𝑖 𝑆𝑖 𝑆𝑜 𝑆𝑖 𝑆𝑜
𝐹 𝑑𝐵 = 10 log = 10 log − 10 log = 𝑑𝐵 − 𝑑𝐵 Ejemplo en recepción
𝑆𝑜 Τ𝑁𝑜 𝑁𝑖 𝑁𝑜 𝑁𝑖 𝑁𝑜
𝑆𝑜 𝑆𝑖
⇒ 𝑑𝐵 = 𝑑𝐵 − 𝐹 𝑑𝐵 = 𝑆𝑖 𝑑𝐵𝜇𝑉 − 𝑁𝑖 𝑑𝐵𝜇𝑉 − 𝐹 𝑑𝐵
𝑁𝑜 𝑁𝑖
Para el amplificador real de la figura se tiene:
𝑺𝒐
𝒅𝑩 = 𝑆𝑖 𝑑𝐵𝜇𝑉 − 𝑁𝑖 𝑑𝐵𝜇𝑉 − 𝐹 𝑑𝐵 =
𝑵𝒐
= 50 𝑑𝐵𝜇𝑉 − 4 𝑑𝐵𝜇𝑉 − 4 𝑑𝐵 = 𝟒𝟐 𝒅𝑩

Y para el mismo amplificador la señal de ruido a la salida será de:

𝑆𝑜 𝑆𝑜
𝑑𝐵 = 𝑆𝑜 𝑑𝐵𝜇𝑉 − 𝑁𝑜 𝑑𝐵𝜇𝑉 ⇒ 𝑵𝒐 𝒅𝑩𝝁𝑽 = 𝑆𝑜 𝑑𝐵𝜇𝑉 − 𝑑𝐵 = 70 𝑑𝐵𝜇𝑉 − 42 𝑑𝐵 = 𝟐𝟖 𝒅𝑩𝝁𝑽
𝑁𝑜 𝑁𝑜

𝑵𝒐 𝒅𝑩𝝁𝑽 = 𝑵𝒊 𝒅𝑩𝝁𝑽 + 𝑮 𝒅𝑩 + 𝑭 𝒅𝑩
La figura o factor de ruido del ejemplo está expresado en dB, pero tiene su término equivalente
no expresado en dB:
𝑆𝑖 Τ𝑁𝑖 𝑆𝑖 Τ𝑁𝑖
𝐹 𝑑𝐵 = 10 log = 10 log 𝑓 ⇒ 𝑓 = 10𝐹 𝑑𝐵 Τ10 𝑑𝑜𝑛𝑑𝑒 𝑓 = ; 𝒇 = 10𝐹 𝑑𝐵 Τ10 = 104 𝑑𝐵Τ10 ≅ 𝟐, 𝟓
𝑆𝑜 Τ𝑁𝑜 𝑆𝑜 Τ𝑁𝑜

El término Figura de Ruido “suele” referirse al Factor de Ruido expresado en dB. 42

Redes por satélites GEO – Red troncal
1. Enlace entre puntos fijos para la red troncal de telecomunicaciones

Nota.- La misma antena

se utiliza para recibir y
transmitir.

Red troncal. Con carácter general, en estructura de redes de telecomunicaciones, suele

entenderse como una parte clave de la red caracterizada por permitir la conexión con otras
redes y realizar conexiones de alta capacidad.
Servicios fijos por satélite FSS (Fixed-Satellite Service). 43
Redes por satélites GEO – Red de acceso
2. Enlace entre puntos fijos para telefonía y el acceso a Internet

Red de acceso. Aquella

parte de una red de
comunicaciones que
conecta a los usuarios
finales con algún
proveedor de servicios y
es complementaria a otras
partes de la red.

Hub. De una forma muy

general y abierta
llamamos hub a un
dispositivo que tiene la
capacidad de centralizar
la función de una red de
comunicaciones con el
propósito de ampliarla
hacia otros puertos
utilizando la misma señal
que es repetida y emitida
sucesivamente. Observación. Téngase presente que muchos términos
que manejamos requerirían que se matizara su
significado según el contexto preciso de aplicación.
Servicios fijos por satélite FSS. 44
Redes por satélites GEO – Red de distribución
3. Red para servicios de distribución de señales de televisión

Red de distribución. De forma muy general: parte de la red que enlaza el

equipo de cabecera (headend) con otras partes de la red.
Servicios de radiodifusión por satélite BSS (Broadcast Satellite Service). 45
Redes por satélites GEO – Red VSAT
4. Redes públicas y privadas. Terminales VSAT PBX (Private Branch Exchange). Viene
a ser una central telefónica privada.

PSTN (Public Switched Telephone Network):

Red Telefónica Pública Conmutada – RTPC.

Redes VSAT (Very Small Aperture Terminals). Los sistemas VSAT son redes de comunicación por
satélite que permiten el establecimiento de enlaces entre un gran número de estaciones remotas con
antenas de pequeño tamaño (VSAT’s) con una estación central normalmente llamada Hub. La
comunicación se realiza a través del satélite, es decir, la información saliente del Hub a las VSAT’s, es
enviada al satélite y éste la refleja para que cada terminal VSAT la reciba. También es posible la
transmisión desde los terminales VSAT’s hacia el Hub.
Terminales de muy pequeña apertura VSAT – antenas de 1 ~ 2 m de diámetro. 46
Redes por satélites GEO – El satélite TKSAT-1
El satélite Túpac Katari TKSAT-1
Repetirá las señales que reciba de la Tierra y las difundirá a
parte del territorio sudamericano, cubriendo todo Bolivia.
Se lanzará al espacio, en una órbita GEO, a finales del 2013.

Estaciones de Control en Bolivia

Se construyen dos, una en Amachuma (El Alto - La Paz) y
otra en La Guardia (Santa Cruz), donde se instalarán
antenas parabólicas de hasta 13 m de diámetro.

Las funciones de las Estaciones de Control serán:

Seguimiento, de la posición del satélite en su órbita.
Telemedición, adquirir y registrar datos sobre el estatus
del satélite.
Telemando, sobre las funciones del satélite.
Control, determinar los parámetros orbitales.

Servicios que prestará el Túpac Katari

Según el gobierno, la capacidad será usada en proyectos de salud y educación, por la

Policía y Fuerzas Armadas y en proyectos de inclusión social donde se pretende llegar a
22 000 poblados que tienen menos de 3000 habitantes, con servicios de televisión por
satélite, telefonía, Internet y otros, mediante Redes VSAT.

El satélite TKSAT-1 se construye en China. 47

5. Satélites de órbita media MEO
Sistema de Posicionamiento Global GPS
Los satélites GPS son un ejemplo de satélites MEO. Orbitan a 20 200 km
de la Tierra. Son 24 satélites en 6 órbitas inclinadas. Su periodo orbital
es de 12 horas.

GPS está diseñado para que, en cualquier instante, sean visibles 4

satélites desde cualquier punto de la Tierra. Un receptor GPS tiene
un almanaque que indica la posición actual de cada satélite.

¿Cómo se determina la posición de un punto?

La idea básica para determinar una posición se basa en la
triangulación de satélites (son suficientes 3).

Cada satélite transmite a la Tierra su posición y el

tiempo exacto 1000 veces por segundo.

Aplicaciones de GPS
Geoposicionamiento
y navegación.
Sincronización de relojes.
Por ejemplo, sincroniza las
redes ópticas síncronas
SONET/SDH a nivel mundial.
Glonass es el equivalente
ruso de GPS.
El almanaque se utiliza para comprobar
qué satélites están visibles para un
receptor en una determinada posición y
en un momento concreto.
SONET y SDH son un conjunto de estándares para la
transmisión o transporte de datos síncronos a través de redes
de fibra óptica. SONET significa, Synchronous Optical NETwork
y SDH viene de Synchronous Digital Hierarchy.
48
Proyecto O3b con satélites MEO
Proyecto europeo Internet gratis para todos
Impulsado por la Sociedad Europea de Satélites,
Google, el banco SHBC y otros. Es una constelación
de satélites que ofrecerá banda ancha móvil a
3000 millones de personas, bautizado como O3b
(Other 3 billion, los otros 3000 millones, la mitad
de la población que no tiene Internet).

Constelación escalable de satélites O3b

Inicialmente se contempla una constelación de 12
satélites MEO a 8062 km, que llevarán la señal
desde Nicaragua hasta Nueva Zelanda, pasando por
Brasil, Bolivia, Nigeria, Siria, etc.
Los operadores de telecomunicaciones locales redistribuirán la señal a los usuarios
beneficiados, mediante redes inalámbricas (Wimax, 4G o WLAN: Wireless Local Area Network).

¿Porqué en la órbita MEO? 4G. Tecnología móvil de cuarta generación.

Porque el tiempo de retardo de la señal (para subir y bajar) se reduce a 0,1 s, lo que permite
conexiones más rápidas y flexibles que con satélites GEO cuyo retardo es de 0,5 s.
O3b es visto como una fórmula para recortar la brecha digital entre un Norte acostumbrado
a convivir con diferentes dispositivos de tecnología avanzada y móvil y un Sur que vive al
margen de las TIC.
Wimax. Worldwide Interoperability for Microwave Access
Actualmente ya se han realizado (interoperabilidad mundial para acceso por microondas):
varios lanzamientos de satélites O3b. una tecnología de implementación de redes inalámbricas.
49
6. Satélites de órbita baja LEO
Están en órbitas polares a 500 ~ 2000 km de altura
Un sistema LEO tiene cobertura mundial para telefonía celular. Al estar cerca
de la Tierra, el retardo de la señal (ida y vuelta) es de 0,02 s, aceptable para
telefonía. Este retardo en los MEO es 0,1 s y en los GEO 0,5 s.

¿Cómo trabajan los satélites LEO?

Como una red. Cada

satélite actúa como un
switch.

Se comunican entre
satélites cercanos y con
terminales móviles
(usuario) y con
estaciones terrenas fijas
(gateway: pasarela para
interconectar redes, etc.).

Cada satélite cubre

una celda de la tierra
Principales constelaciones LEO:
(huella) de hasta 666 km
de diámetro. • Iridium • Globalstar • Teledesic

Su periodo orbital es de 90 ~ 120 minutos y su velocidad de 20 000 ~ 25 000 km/h. 50

Redes por satélites LEO – Constelación Iridium
Cada satélite Iridium actúa como un switch
Inicialmente contemplaba 77 satélites, pero finalmente, en 1998, se lanzó con 66 satélites.
El nombre de Iridium proviene del elemento químico 77.

Iridium.
Altura: 780 km.
Periodo orbital: 100 minutos.
Cobertura: 66 satélites en 6 órbitas.
Celdas terrestres: 2000
Link de usuario: banda L (1,6 GHz)
Link de gateway: banda Ka (30/20 GHz)
Link intersatélite: banda Ka (23 GHz)

El proyecto fue iniciado por Motorola en 1990. 51

Redes por satélites LEO – Constelación Globalstar
Los satélites Globalstar son meros repetidores

Globalstar.
Altura: 1452 km.
Periodo orbital: 113 minutos.
Cobertura: 48 satélites en 6 órbitas.
Celdas terrestres: 768
Link de usuario: banda L (2,5/1,6 GHz)
Link de gateway: banda X (5/7 GHz)
Link intersatélite: Sin enlace.

Globalstar empezó a lanzar sus satélites el 2007. 52

Redes por satélites LEO – Constelación Teledesic
Cada satélite Teledesic actúa como un switch
Teledesic proporciona comunicación similar a la fibra óptica. Su principal objetivo es
proporcionar acceso a Internet por banda ancha para usuarios en cualquier parte del
mundo. Se denomina también “Internet en el cielo”.

Teledesic.
Altura: 700 ~ 1350 km.
Periodo orbital: 90 ~ 110 minutos.
Cobertura: 288 satélites en 12 órbitas.
Celdas terrestres: 20 000 superceldas.
Link de usuario: banda Ka (30/20 GHz).
Link de gateway: banda C (28/18 GHz).
Link intersatélite: 40 ~ 50 GHz.
Tasa: 155 Mbps (Up) / 1,2 Gbps (Down).

El diseño original de
840 satélites en 21
orbitas fue modificado
por Boeing a 280
satélites en 12 orbitas.

El proyecto está financiado por Microsoft y Boeing. 53
