FICHA TÉCNICA

FECHA DE EMISIÓN: _____2022-10-20_____

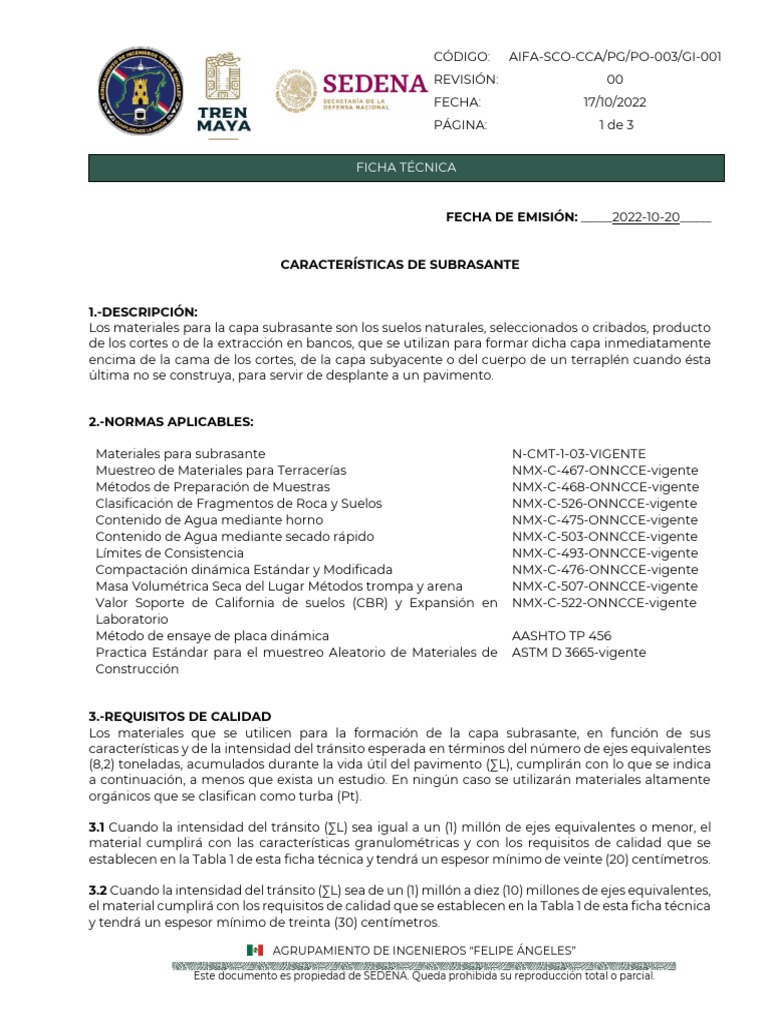

CARACTERÍSTICAS DE SUBRASANTE

1.-DESCRIPCIÓN:
Los materiales para la capa subrasante son los suelos naturales, seleccionados o cribados, producto
de los cortes o de la extracción en bancos, que se utilizan para formar dicha capa inmediatamente
encima de la cama de los cortes, de la capa subyacente o del cuerpo de un terraplén cuando ésta
última no se construya, para servir de desplante a un pavimento.

2.-NORMAS APLICABLES:

Materiales para subrasante N-CMT-1-03-VIGENTE

Muestreo de Materiales para Terracerías NMX-C-467-ONNCCE-vigente
Métodos de Preparación de Muestras NMX-C-468-ONNCCE-vigente
Clasificación de Fragmentos de Roca y Suelos NMX-C-526-ONNCCE-vigente
Contenido de Agua mediante horno NMX-C-475-ONNCCE-vigente
Contenido de Agua mediante secado rápido NMX-C-503-ONNCCE-vigente
Límites de Consistencia NMX-C-493-ONNCCE-vigente
Compactación dinámica Estándar y Modificada NMX-C-476-ONNCCE-vigente
Masa Volumétrica Seca del Lugar Métodos trompa y arena NMX-C-507-ONNCCE-vigente
Valor Soporte de California de suelos (CBR) y Expansión en NMX-C-522-ONNCCE-vigente
Laboratorio
Método de ensaye de placa dinámica AASHTO TP 456
Practica Estándar para el muestreo Aleatorio de Materiales de ASTM D 3665-vigente
Construcción

3.-REQUISITOS DE CALIDAD
Los materiales que se utilicen para la formación de la capa subrasante, en función de sus
características y de la intensidad del tránsito esperada en términos del número de ejes equivalentes
(8,2) toneladas, acumulados durante la vida útil del pavimento (∑L), cumplirán con lo que se indica
a continuación, a menos que exista un estudio. En ningún caso se utilizarán materiales altamente
orgánicos que se clasifican como turba (Pt).

3.1 Cuando la intensidad del tránsito (∑L) sea igual a un (1) millón de ejes equivalentes o menor, el
material cumplirá con las características granulométricas y con los requisitos de calidad que se
establecen en la Tabla 1 de esta ficha técnica y tendrá un espesor mínimo de veinte (20) centímetros.

3.2 Cuando la intensidad del tránsito (∑L) sea de un (1) millón a diez (10) millones de ejes equivalentes,
el material cumplirá con los requisitos de calidad que se establecen en la Tabla 1 de esta ficha técnica
y tendrá un espesor mínimo de treinta (30) centímetros.

AGRUPAMIENTO DE INGENIEROS “FELIPE ÁNGELES”

Este documento es propiedad de SEDENA. Queda prohibida su reproducción total o parcial.

 CÓDIGO: AIFA-SCO-CCA/PG/PO-003/GI-001
REVISIÓN: 00
FECHA: 17/10/2022
PÁGINA: 2 de 3

3.3 Cuando la intensidad del tránsito (∑L) sea mayor de diez (10) millones de ejes equivalentes, la
capa subrasante será motivo de diseño especial.

3.4 Si la capa subrasante se desplanta directamente sobre el terreno de cimentación y su espesor

es menor que el señalado en las Fracciones 3.1. o 3.2. de esta ficha técnica, según corresponda,
cuando el material del terreno de cimentación no cumpla con los requisitos establecidos en la Tabla
1, se excavará una caja hasta la profundidad necesaria para completar el espesor mínimo.

TABLA 1.- Requisitos de calidad de materiales para capa subrasante

Característica Valor

Tamaño máximo; mm 76
Límite líquido; %, máximo 40
Índice plástico; %, máximo 12
Valor Soporte de California (CBR) [1]; %, mínimo 20
Expansión máxima; % 2
Grado de compactación [2] % 100 ± 2
[1] En especímenes compactados dinámicamente al porcentaje de compactación
indicado en esta Tabla.
[2] Respecto a la masa volumétrica seca máxima obtenida mediante, Compactación
dinámica Estándar y Modificada NMX-C-476-ONNCCE-vigente, Masa Volumétrica
Seca del Lugar Métodos Trompa y Arena o Método Eléctrico.

3.5 En el caso de que el Laboratorio de Control de Calidad u otro responsable del frente, seleccione
el material o el banco, él será el responsable de asegurar que el material cumpla con los requisitos
de calidad señalados en esta ficha técnica. El Laboratorio de Control de Calidad entregará a la Mesa
de Control de Calidad un informe de resultados que garantice el cumplimiento de todos los
requisitos establecidos en esta ficha técnica, expedido por su propio laboratorio o por un laboratorio
externo aprobado por la Mesa de Control de Calidad.

4.-FRECUENCIAS MÍNIMAS DE MUESTREO

La aceptación de los materiales para subrasante por parte de la Mesa de Control de Calidad, se hará
considerando lo siguiente:

4.1 En el caso de que el Laboratorio de Control de Calidad seleccione el material o el banco, él será
el responsable de asegurar que el material cumpla con los requisitos de calidad indicados en esta
ficha técnica. El Laboratorio de Control de Calidad entregará a la Mesa de Control de Calidad un
informe de resultados que garantice el cumplimiento de todos los requisitos establecidos en esta
ficha técnica, expedido por su propio laboratorio o por un laboratorio externo aprobado por la Mesa
de Control de Calidad.

4.2 EL laboratorio de Control de Calidad debe de tomar una muestra, por cada 500m3 o fracción del
material de un mismo tipo, extraído de un corte o un banco, realizará las pruebas necesarias que
aseguren que cumple con todos los valores establecidos en esta ficha técnica, entregando a la Mesa
de Control de Calidad los resultados de dichas pruebas. Las pruebas se realizarán en muestras
obtenidas de acuerdo a Muestreo de Materiales para Terracerías, NMX-C-467-ONNCCE-vigente que
se señalan en la Cláusula 2 de esta ficha técnica. Será motivo de rechazo por parte de la Mesa de
Control de Calidad, el incumplimiento de cualquiera de los requisitos establecidos.

AGRUPAMIENTO DE INGENIEROS “FELIPE ÁNGELES”

Este documento es propiedad de SEDENA. Queda prohibida su reproducción total o parcial.

 CÓDIGO: AIFA-SCO-CCA/PG/PO-003/GI-001
REVISIÓN: 00
FECHA: 17/10/2022
PÁGINA: 3 de 3

4.3 La selección del sitio para dicha prueba será de manera aleatoria en base a ASTM D 3665-vigente
“Practica Estándar para el muestreo Aleatorio de Materiales de Construcción”, para la verificación
del grado de compactación se realizará un sondeo por cada 50m a tresbolillo, de acuerdo al método
de ensaye Masa Volumétrica Seca del Lugar por el Método de Trompa y Arena o el método
acreditado por el laboratorio.

Sin embargo, si por las condiciones o requerimientos del frente de trabajo sea necesario conocer las
características del suelo de manera más rápida, se puede emplear algún método eléctrico como: la
placa dinámica en base a AASHTO TP 456, densímetro eléctrico o algún otro método que
proporcione resultados para la determinación de la densidad del suelo. Se propone el siguiente
criterio de muestreo: el 30% se determinará el grado de compactación mediante el ensaye NMX-C-
507-ONNCCE-VIGENTE y el 70% por algún método eléctrico. El frente de trabajo puede proponer
otro criterio de muestreo, que dependerá de sus necesidades y la recomendación del laboratorio de
control de calidad, mencionado criterio deberá ser notificado a la Mesa de Control de Calidad.

4.4 En cualquier momento, la Mesa de Control de Control de Calidad, ya sea por medio del enlace
de control de calidad del frente o del laboratorio de oficina central, puede verificar que el material
suministrado cumpla con los requisitos de calidad establecidos en esta ficha técnica, siendo motivo
de rechazo el incumplimiento de cualquiera de ellos.

Si existe algún cambio en la fecha de entrega se le notificará inmediatamente a la Mesa de Control

de Calidad por medio del enlace de control de calidad del frente de obra.

5.-INFORME DE RESULDOS

Se entregará el informe de resultados 6 días naturales máximo, a partir de haber tomado la muestra,
tomando en consideración que el método de ensaye Valor Soporte de California de suelos (CBR) y
Expansión en Laboratorio tiene mayor duración.
