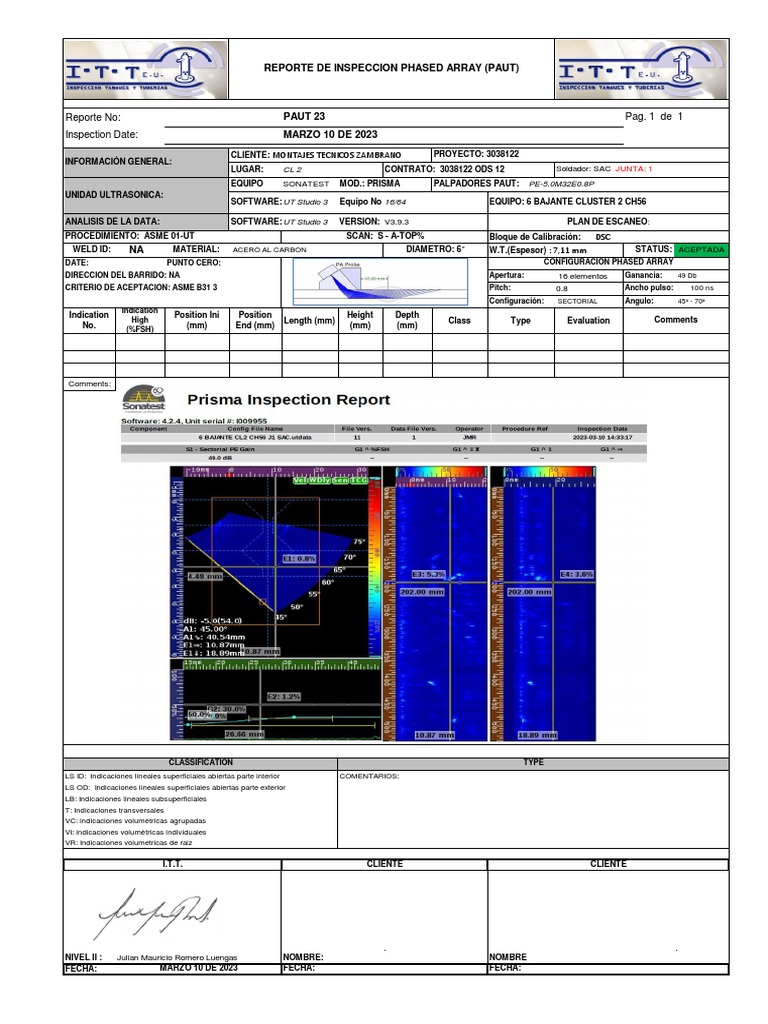

REPORTE DE INSPECCION PHASED ARRAY (PAUT)

Reporte No: PAUT 23 Pag. 1 de 1

Inspection Date: MARZO 10 DE 2023

CLIENTE: MONTAJES TECNICOS ZAMBRANO PROYECTO: 3038122

INFORMACIÓN GENERAL:
LUGAR: CL 2 CONTRATO: 3038122 ODS 12 Soldador: SAC JUNTA: 1
EQUIPO SONATEST MOD.: PRISMA PALPADORES PAUT: PE-5.0M32E0.8P
UNIDAD ULTRASONICA:
SOFTWARE: UT Studio 3 Equipo No:16/64 EQUIPO: 6 BAJANTE CLUSTER 2 CH56

ANALISIS DE LA DATA: SOFTWARE: UT Studio 3 VERSION: V3.9.3 PLAN DE ESCANEO:

PROCEDIMIENTO: ASME 01-UT SCAN: S - A-TOP% Bloque de Calibración: DSC
WELD ID: NA MATERIAL: ACERO AL CARBON DIAMETRO: 6" W.T.(Espesor) : 7,11 mm STATUS: ACEPTADA
DATE: PUNTO CERO: CONFIGURACION PHASED ARRAY
DIRECCION DEL BARRIDO: NA Apertura: 16 elementos Ganancia: 49 Db
CRITERIO DE ACEPTACION: ASME B31 3 Pitch: 0.8 Ancho pulso: 100 ns
Configuración: SECTORIAL Angulo: 45ª - 70ª
Indication
Indication Position Ini Position Height Depth
High Length (mm) Class Type Evaluation Comments
No. (%FSH) (mm) End (mm) (mm) (mm)

Comments:

CLASSIFICATION TYPE
LS ID: Indicaciones lineales superficiales abiertas parte interior COMENTARIOS:
LS OD: Indicaciones lineales superficiales abiertas parte exterior
LB: Indicaciones lineales subsuperficiales
T: Indicaciones transversales
VC: indicaciones volumètricas agrupadas
VI: indicaciones volumètricas individuales
VR: Indicaciones volumetricas de raiz

I.T.T. CLIENTE CLIENTE

. .
NIVEL II : Julian Mauricio Romero Luengas NOMBRE: NOMBRE
FECHA: MARZO 10 DE 2023 FECHA: FECHA:
