VERSIÓN 4.

0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2023
CODIGO: PR-PE-002

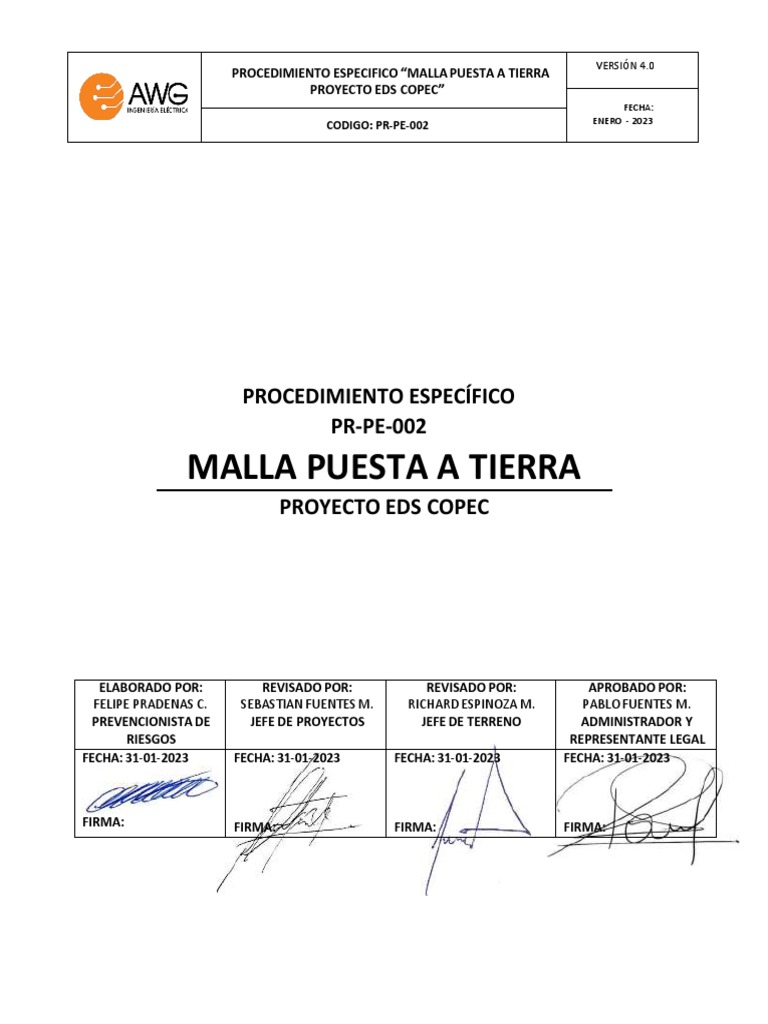

PROCEDIMIENTO ESPECÍFICO
PR-PE-002
MALLA PUESTA A TIERRA
PROYECTO EDS COPEC

ELABORADO POR: REVISADO POR: REVISADO POR: APROBADO POR:

FELIPE PRADENAS C. SEBASTIAN FUENTES M. RICHARD ESPINOZA M. PABLO FUENTES M.
PREVENCIONISTA DE JEFE DE PROYECTOS JEFE DE TERRENO ADMINISTRADOR Y
RIESGOS REPRESENTANTE LEGAL
FECHA: 31-01-2023 FECHA: 31-01-2023 FECHA: 31-01-2023 FECHA: 31-01-2023

FIRMA: FIRMA: FIRMA: FIRMA:

 VERSIÓN 4.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2023
CODIGO: PR-PE-002

1. OBJETIVO

Establecer una metodología actividades y controles, necesarios para la ejecución de los

trabajos y/o actividades de instalación y confección de malla puesta a tierra, en estricto
cumplimiento con las directrices de Calidad, Seguridad, Salud Ocupacional y Medio
Ambiente establecidas por AWG Mantención y Montaje Eléctrico Ltda., con el fin de
prevenir, controlar y eliminar los actos y condiciones subestandar que pueden provocar
daños al personal, equipos, infraestructura y al medio ambiente así como el cumplimiento
de las disposiciones legales ycontractuales vigente del Proyecto Estación de Servicio Copec.

2. APLICACIÓN

Esta instrucción es aplicable a la totalidad del personal eléctrico que efectué labores en el
Proyecto Estación de Servicio Copec.

3. DEFINICIONES

CA: Calidad.

SSO: Seguridad y Salud Ocupacional.

MA: Medio ambiente.

EPP: Elemento de Protección Personal.

4. RESPONSABILIDADES

COORDINADOR DE PROYECTO:

- Aprobar y revisar los Procedimientos de Trabajo Seguro.

- Disponer y asignar los recursos necesarios a los proyectos para la implementación
de medidas de control, definidas en los procedimientos.
- Gestionar y administrar los recursos necesarios para proporcionar las condiciones
de Seguridad y Salud necesarias para evitar daños a todo el personal ejecutante de
la actividad.
- Gestionar y administrar los recursos necesarios para proteger y mitigar el impacto
en el medio ambiente en el que se desarrollan las actividades del Proyecto Estación
de Servicio Copec.
 VERSIÓN 4.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2023
CODIGO: PR-PE-002

- Gestionar y administrar los recursos necesarios para dar cumplimiento a los

requisitos de calidad del proyecto.
- Gestionar y administrar de manera eficaz los recursos necesarios para dar
cumplimiento a la política de SSO establecida por AWG Mantención y Montaje
Eléctrico Ltda.
- Solicitar y gestionar los permisos necesarios para la ejecución de los trabajos.

SUPERVISOR:

- Difundir y dar a conocer al personal involucrado el Procedimiento de trabajo,

instructivos y métodos de trabajo y protocolos asociados a los trabajos y/o
actividades que estos realicen.
- Instruir al personal en base a este procedimiento, dejando registro de ello.
- Coordinar al personal necesario y adecuado para la correcta ejecución de los
trabajos y/o actividades.
- Tener en su poder especificaciones técnicas del proyecto, planos, procedimientos,
instructivos y protocolos vigentes, necesarios para la correcta ejecución de los
trabajos y/o actividades.
- Cumplir con la Política de Calidad, Seguridad y Salud Ocupacional y Medio Ambiente.
- Entregar las herramientas necesarias y las condiciones de seguridad para poder
desarrollar los trabajos según lo planificado.

PREVENCIÓN DE RIESGOS:

- Dar a conocer al personal, la política de SSO establecida por AWG Mantención y

Montaje Eléctrica Ltda.
- Asesorar al Coordinador de Proyecto y Supervisor en los aspectos legales y SSO, que
sean necesarios, como de la misma forma en la correcta implementación de
medidas de acuerdo a los requerimientos propios del proyecto.
- Asesorar al personal directo e indirecto en la correcta elaboración de los análisis de
riesgos del trabajo.

TRABAJADORES:

- Cumplir a cabalidad con lo establecido en este procedimiento.

- Confeccionar en conjunto con Prevención de Riesgos el AST de los trabajos
encomendados.
- Comunicar a su supervisor cualquier situación que impida su desempeño en las
actividades encomendadas.
 VERSIÓN 4.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2023
CODIGO: PR-PE-002

- Comunicar a su Supervisor cualquier situación o problema de calidad que pueda

perjudicar el cumplimiento de las especificaciones técnicas de proyecto.
- Usar el E.P.P, equipos y herramientas que la actividad requiera adecuadamente.

5. ELEMENTOS DE PROTECCIÓN PERSONAL A UTILIZAR:

 Casco de Seguridad
 Protectores Auditivos tipo fono
 Ropa de Trabajo
 Zapatos de Seguridad dieléctricos
 Guantes cabritilla y multiflex
 Lentes de Protección Visual Claros/Oscuros según aplique
 Careta facial
 Coleto de cuero

6. DESCRIPCION DEL PROCEDIMIENTO

Las excavaciones se realizarán de acuerdo a lo señalado en las especificaciones señaladas

en los planos del proyecto.

El personal que efectuara las soldaduras exotérmicas debe ser experimentado en la labor y
designado por el supervisor. Antes de utilizar las cargas para la soldadura, deberán
asegurarse que se encuentren exentas de humedad para ello, deben estar almacenadas
adecuadamente.

Las cargas deberán estar almacenadas en la bodega de la obra al interior de una caja, para
proteger de las temperaturas exteriores.

METODOLOGIA (PASO A PASO):

- Preparación del terreno, se procede a realizar la zanja donde ira ubicada la malla de
tierra, esta debe cumplir con las especificaciones del proyecto.
- Instalación de las tenazas con el molde.
- Eliminar cualquier tipo de humedad del molde.
- Posicionamiento de los conductores al molde.
- Se introduce un disco de aluminio.
 VERSIÓN 4.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2023
CODIGO: PR-PE-002

- Luego se agrega la pólvora al molde, una vez puesta la carga se procede a asegurar
el área para conectar el ignitor con el fin de proceder a realizar la soldadura.
- Ya con la soldadura hecha se retira el molde y se retiran los excedentes arrojándolos
a un dispositivo con agua para así enfriarlos. Cuando los excedentes se encuentren
fríos se procede a retirar dicho material y se deposita en los contenedores
habilitados para estos fines (residuos industriales).
- Realizado lo anterior el Supervisor verificará el correcto estado de la malla puesta a
tierra y procederá a hidratar el suelo con ericogel y agua.
- Posterior a esto se procede a realizar el relleno de la malla de tierra con material de
la propia excavación y se compacta el terreno para luego agregar cinta de peligro,
luego se agrega una capa final de arena y se compacta hasta llegar al nivel del
terreno existente.

7- ANALISIS DE RIESGOS

Nº Actividad Sub- Riesgos / Peligros Medidas de Control

Actividad
1. Chequeo y traslado de 1.1 N/A 1.1 Caída al mismo 1.1.1 Dar a conocer el procedimiento de
equipos y herramientas al nivel trabajo seguro y el análisis del trabajo a
área de trabajo realizar en todas sus etapas.

1.1.2 Realizar AST; Charla de Cinco

Minutos de acuerdo a la actividad.

Transitar por áreas despejadas de

manera cuidadosa

1.1.3 Respetar señalética y cercos de

excavaciones.

1.1.4 No transitar por el borde de zanjas

ni saltar dentro de ellas
 VERSIÓN 4.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2023
CODIGO: PR-PE-002

1.2 Caída a distinto 1.2.1 Coordinación y precaución en el

nivel traslado y manipulación de herramientas y
equipos.

1.3 Golpes en
1.3.1 Todas las herramientas y equipos
extremidades
deberán estar en buen estado y codificados
con el colordel mes.
1.3.2 Los trabajadores utilizarán guantes de
cabritilla y gafas en todo momento.

1.4 Exposición a 1.4.1 Durante toda la tarea, los

radiación solar. trabajadores deberán utilizar protector
solar, legionario y gafas con protección
UV.

1.5 Sobreesfuerzos
1.5.1 Técnica de Postura de trabajo
correcta, no sobrepasar más de 25 Kg. Por
persona.

1.5.2 Solicitar equipo mecanizado en caso

que sea necesario.-

1.6.1.1 El transporte se realizará en caja

1.6 Ignición del metálica sellada en forma seguridad con
carga candado de seguridad.

1.6.1.2. Las cargas se almacenarán en

bodega sin exposición solar.
 VERSIÓN 3.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
CODIGO: PR-PE-002 ENERO - 2022

2. Preparación de moldaje, 2.1 N/A 2.1 Golpeado por y 2.1.1 Delimitar el área con conos y
carga y dispositivo de contra, contacto señalética de la actividad
ignición con elementos
corto-punzantes y 2.1.2 Concentración absoluta en la tarea
atrapamiento de 2.1.3 Utilización de gafas y guantes de
extremidades cabritilla, traje de cuero completa, careta
facial.

2.1.4 Emplear los moldaje

adecuados y en buenas
condiciones

2.2. Exposición a 2.2.1 Verificar que la carga se encuentre

sustancias tóxicas sellada y manipularla cuidadosamente.
 VERSIÓN 3.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2022
CODIGO: PR-PE-002

3. Aplicación de contacto de 3.1 N/A 3.1 Contacto con 3.1.1 Se deberá coordinar que no haya más
ignición elementos personas en el área durante la ignición.
calientes Mediante señalética y conos de seguridad

3.1.2 Se deberá cercar el área a trabajar

mediante conos y señalética de acuerdo a la
actividad

3.1.3 El cable del dispositivo ignitor, deberá

estar extendido al máximo.

3.1.4 El trabajador deberá estar concentrado

en la tarea y no tocará el molde o los cables
hasta que estos estén fríos.

3.1.5 Uso de coleto de cuero para la

realización de la actividad

3.2Incendio 3.2.1 El área deberá estar libre de sustancias

y materiales inflamables o combustibles

3.2.2 El trabajador deberá asegurarse de

que las pequeñas brasas queden apagadas

3.2.3 Será obligatorio portar un extintor

de PQS, chequeado ycodificado con el
color del mes.

3.2.4 Las personas que realicen estas

actividades deben estar capacitados de
acuerdo al procedimiento y a la utilización
de Ignitor.

3.3 Exposición a
3.3.1 El trabajo se realizará en lugares
gases tóxicos
bien ventilados
 VERSIÓN 3.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2022
CODIGO: PR-PE-002

3.4.1 Uso de careta facial y lentes

herméticos.

3.4 Ignición 3.4.2 Revisión del equipo ante la

espontanea actividad.

3.4.3 Antes de la operación se deberá ubicar

el contacto en lugar designado y retirarse del
lugar para luego percutar.

4.0 Retiro del área 4.1 N/A 4.1 Contaminación 4.1.1 Retirar todo material sobrante,
del área materiales y herramientas del lugar

4.1.2 Los desechos deberán ser depositados

según su clasificación como sustancias no
peligrosas.

4.0 Excavación en forma 5.1 N/A 5.1.1 5.1.1.1 El personal deberá mantener una
manual de Zanjas Sobreesfuerzo postura de trabajo adecuada para la tarea que
realiza, si realiza trabajos con cango o similar,
deberá realizar el trabajo en rotación con sus
compañeros y realizar pausas cada 20
minutos.

Los equipos para excavación deben ser

operados por personal experimentado.

5.1.2 Golpeado por 5.1.2.1 Uso de herramientas y equipos solo

por personal capacitado yautorizado.

5.1.3 5.1.3.1 Mantener estabilidad de la excavación

Aprisionamiento mediante taludes y entibamiento durante la
excavación.

5.1.4 Contacto con 5.1.4.1 Usar todo el equipo básico de

superficies protección personal durante el período de
abrasivas desarrollo de la actividad
 VERSIÓN 3.0
PROCEDIMIENTO ESPECIFICO “MALLA PUESTA A TIERRA
PROYECTO EDS COPEC”
FECHA:
ENERO - 2022
CODIGO: PR-PE-002

5.1.5 Caída 5.1.5.1 Retirar el material suelto del fondo de

al mismo la zanja a medida que se vaya produciendo,
nivel mantener atención
permanente al
desplazarse, salir o entrar en la excavación.

5.1.6 Caída a 5.1.6.1 Caminar alejado de bordes, Por ningún

distinto nivel motivo saltar de un lado a otro de la zanja.

5.0 Compactación de zanja 6.1 N/A 6.1.1 Caída a 6.1.1.1 Retirar el material suelto del fondo de
mismo nivel la zanja mantener el ordende las herramientas
o retirar de la zanja al no estar en uso,
mantener atención permanente aldesplazarse

6.1.2 Caída a 6.1.2.1 Por ningún motivo saltar de un lado a

distinto nivel otro de la zanja.

6.1.3 6.1.3.1 Para trabajos cercanos a zanjas, se

Aplastamiento , deberá instalar señalética de trabajos en
golpeado por o caliente, que señale e impida el paso del
contra personal.

6.1.3.2 Nunca dar espalda en trabajos de

compactado cercanos a la zanjas, se debe
trabajar de frente a estas, para tener visibilidad
del área, manteniendo distancia y no
sobrepasando borde

6.1.3.3. No exponer equipo a bordes de zanjas

pronunciadas ya que se puede perder control
de este y caer a la zanja.

6.1.4 Sobre 6.1.4.1 Establecer tiempos de descanso (5

exposición a minutos de descanso por cada 20 minutos de
Vibraciones en exposición o rotar al personal.
caso de
compactación
manual.
