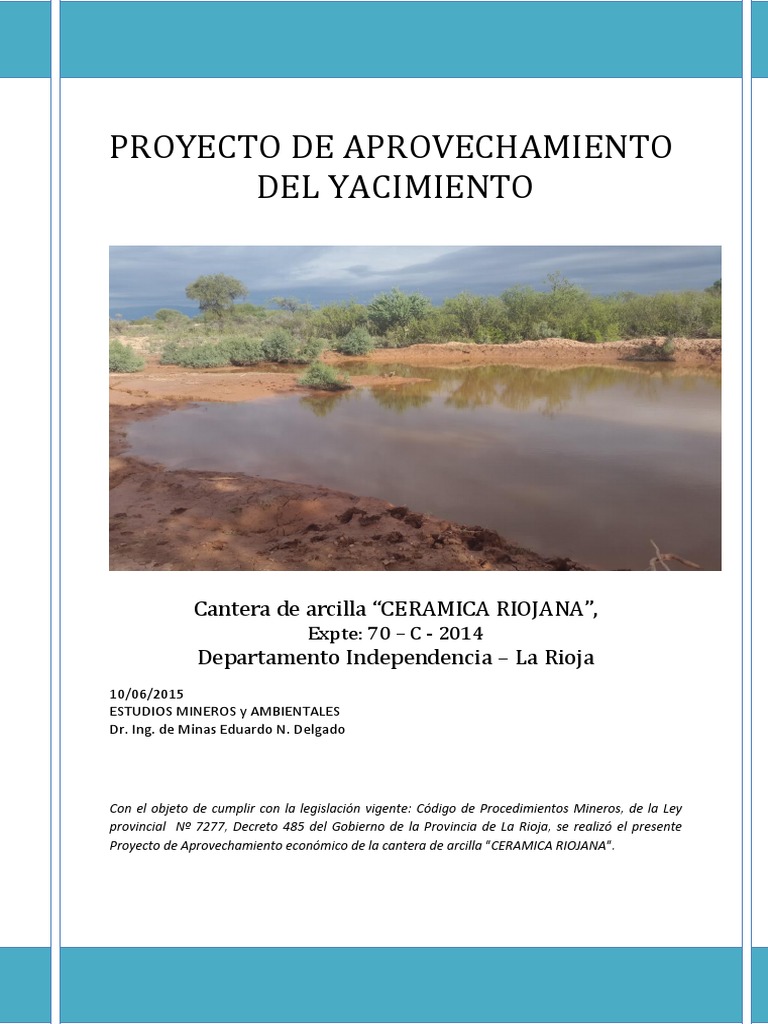

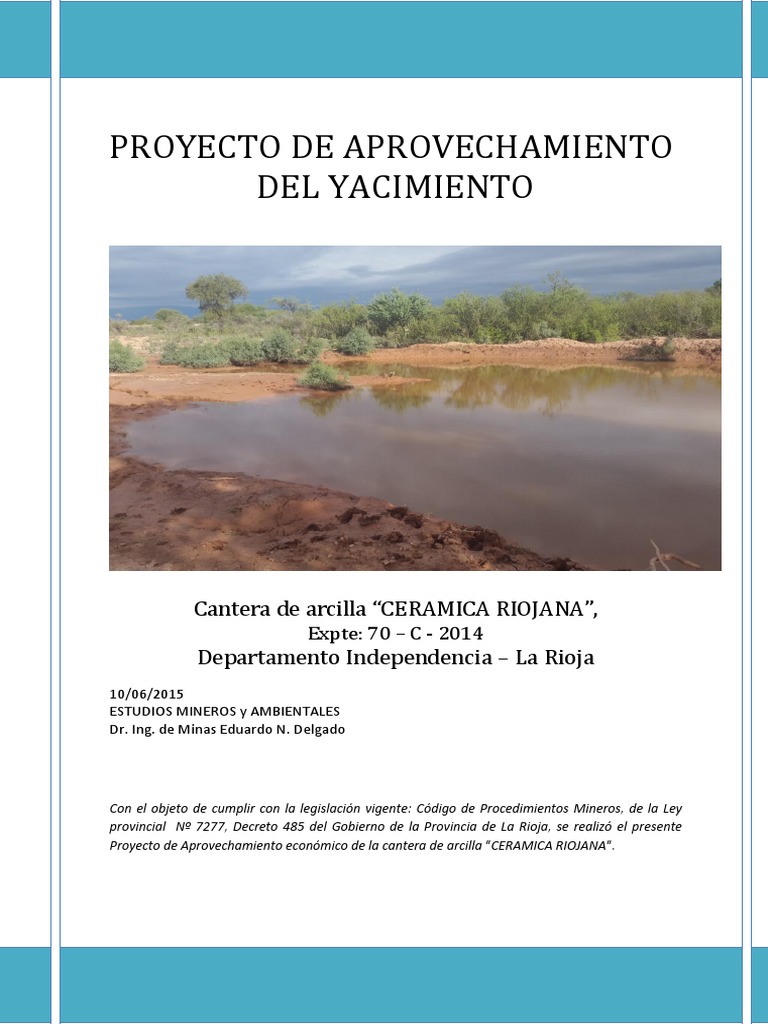

Proyecto de Aprovechamiento Del Yacimiento: Cantera de Arcilla "CERAMICA RIOJANA", Departamento Independencia - La Rioja

PROYECTO DE APROVECHAMIENTO
DEL YACIMIENTO
Cantera de arcilla “CERAMICA RIOJANA”,

Expte: 70 – C - 2014
Departamento Independencia – La Rioja
10/06/2015
ESTUDIOS MINEROS y AMBIENTALES
Dr. Ing. de Minas Eduardo N. Delgado
Con el objeto de cumplir con la legislación vigente: Código de Procedimientos Mineros, de la Ley
provincial Nº 7277, Decreto 485 del Gobierno de la Provincia de La Rioja, se realizó el presente
Proyecto de Aprovechamiento económico de la cantera de arcilla "CERAMICA RIOJANA".
Estudios Mineros y Ambientales
1. INTRODUCCION
El objetivo principal del trabajo es el aprovechamiento económico de
arcillas, localizadas en los barreales existentes al sureste de la localidad de
Patquia, material que proviene del Desagüe de Paganzo y Los Colorados.
El trabajo de campo se ejecutó los días 31 de marzo, 11 y 22 de abril. El

relevamiento geológico y muestreo de arcillas se georreferenció con
posicionador satelital Garmin, datos que se utilizaron de base para generar la
planimetría de la cantera de arcilla, factible de explotación.
Los estudios mineralógicos, físicos y químicos del material arcilloso se

realizaron en los laboratorios del ITIM - UNLaR entre abril y mayo, mientras
que los “Estudios orientativos cerámicos y cerámico tecnológico” de arcillas
se realizan en CIDEMAT, laboratorio de INTEMIN, en Buenos Aires.
Con los datos obtenidos se realizó el cálculo de reserva de la Cantera

“CERAMICA RIOJANA, estimando una reserva probable de 510.000
m3 en un recurso geológico de 1.237.600 m3
2. DATOS DE EMPRESA
CERAMICA RIOJANA SAPEM, es una empresa del estado provincial, cuya
actividad principal es la fabricación de ladrillos.
Domicilio real y legal: Juan Bautista Alberdi 583, 1 piso. Capital La Rioja.
3. UBICACIÓN Y VIAS DE ACCESO

La cantera “Cerámica Riojana” se encuentra localizada en el departamento
Independencia, provincia de La Rioja. Se accede a la misma desde la localidad de
Patquia, después de recorrer una distancia aproximada de 1800 metros por ruta
1
provincial N° 27 camino a San Ramón, arribando así al lugar de la cantera.

(Lámina N°1).
Las coordenadas Gauss Krugger (PosGar 94) de los vértices que delimitan
el área de Cantera son las siguientes:
Vértice X Y
A 3415615,215 6674585,784
B 3416001,996 6674450,154
C 3416387,553 6675888,185
D 3419533,003 6674759,808
E 3419546,024 6673343,289
F 3416085,576 6673323,648
G 3415851,515 6674055,431
Punto toma de muestra 3415848,256 6674315,758
Punto PASMA 3409725,650 6696029,030
El punto de toma de muestra se realizó mediante una calicata localizada en
coordenadas geográficas LS 30° 3’ 54,3” y LO 66° 52’ 21,7”, y con una cota de
boca de pozo de 419 msnm.
Superficie total del área de cantera: 711 has, 9770,43 m2.
4. CLIMA y FISIOGRAFIA
En los alrededores de la localidad de Patquia provincia de La Rioja, en
zona donde se encuentra ubicado el depósito de arcillas, presenta características
propias de un clima continental. Los inviernos son suaves y secos, con
temperaturas medias por encima de los 10 °C y escasas lluvias, así como una alta
oscilación diaria.
Los veranos son extremadamente cálidos con temperaturas medias de 35

°C y máximas absolutas en torno a los 45 °C, una de las más altas de Argentina.
Es además frecuente encontrar periodos de dos o tres días consecutivos con
2
temperaturas mayores a 40ºC, con un fuerte componente de humedad

atmosférica.
El periodo de lluvias ocurre en verano especialmente en los meses de

febrero y marzo, donde se concentra el 80% de precipitaciones, con medias de
385 mm. Estas se dan en forma intensa y con corta duración, que facilitan el
transporte y el depósito del material arcilloso hacia las zonas más bajas.
Desde el punto de vista geomorfológico, el área forma parte de los

barreales en la región, conocido el lugar como “Bajo de Santa Rosa de Patquia”.
Generalmente corresponden a una planicie baja que ocupa el fondo del bolsón, y
es la zona que recibe permanentemente nuevos aportes de material fino del
Desagüe de Paganzo y Los Colorados.
Las cotas máximas y mínimas del área de la cantera oscilan entre los 434 y
418 msnm.
5. GEOLOGIA
Este depósito de arcilla se manifiesta en la área como playas secas que se
corresponden con derrames del Desagüe Los Colorados, material que contiene
substancias terrosas formadas generalmente por silicatos alumínicos y material
coloidal, que se hacen plásticas cuando están húmedas.
Desde el punto de vista geológico, el suelo aflorante en Patquia es un

material fino, terroso, natural, compuesta por minerales arcillosos transportados
en ambiente aluvial.
El depósito está compuesto de sedimentos aluvionales, generalmente la

fracción arcilla en la parte superior, pasando gradualmente a limo-arcilloso,
limoso arenoso, hacia los laterales y en profundidad.
3
6. EXPLORACION DEL DEPOSITO

La exploración tuvo como finalidad la búsqueda y cubicación de material
arcilloso, mediante relevamiento geológico y pozos de muestreo, con el objeto de
definir la extensión y el espesor del manto de arcillas, y a partir de estos
parámetros, estimar las reservas minerales.
El relevamiento y muestreo ejecutado consistió en el reconocimiento

superficial de arcillas en el área de estudio y en la ejecución de pozos para
verificar el espesor del nivel de arcilla. En el relevamiento del terreno, se
realizaron 8 pozos tomando sus respectivos puntos de coordenadas y en cada uno
de ellos, confirmar la presencia de material arcilloso, toma de muestra y medir el
espesor del horizonte arcilloso. Mediante una distribución sistemática de pozos de
500 por 500 metros (se ejecutaron en el sector suroeste de la propiedad minera 8
pozos cavados manualmente a diferentes profundidades, medida que depende del
espesor del material buscado.
En la tabla siguiente se detallan todos los pozos realizados en el terreno:
Pozo Muestra Latitud Longitud Cota Espesor suelo

(msnm) arcilloso
1 A-5 30°04’13,9’’ 66°52’11’’ 421 130 cm
2 B-5 30°04’21’’ 66°51’57,2’’ 420 80 cm
3 P-1 30°04’21,2’’ 66°51’52’’ 419 110 cm
4 C-5 30°04’21’’ 66°51’3,8’’ 418 85 cm
5 D-5 30°04’21’’ 66°51’19,8’’ 419 60 cm
4
6 A-4 30°04’9,9’’ 66°52’14,3’’ 423 80 cm
7 B-4 30°04’4,8’’ 66°51’57,2’’ 425 75 cm
8 C04 30°04’2,2’’ 66°51’45,2’’ 341 60 cm
Tabla Nº1: Pozos realizados en el área de estudio:
Se verifico en el campo la presencia de un espesor variable de arcillas entre

0,60 a 1,30m.
Imagen de la zona de
estudio
De cada pozo se extrajo muestra para estudios mineralógico, físico y

químico, analizados en los laboratorios de la UNLaR. y se seleccionaron dos
muestras para “Estudio cerámico tecnológico” en CIDEMAT - INTEMIN en la
ciudad de Buenos Aires.
La selección de cuatro muestras para el estudio mineralógico, físico y

químico en laboratorio UNLaR se tomó en base a la distribución espacial de los
mismos, dentro del depósito de arcilla.
5

(msnm) arcilloso
2 B-5 30°04’21’’ 66°51’57,2’’ 420 80 cm
6 A-4 30°04’9,9’’ 66°52’14,3’’ 423 80 cm
7 B-4 30°04’4,8’’ 66°51’57,2’’ 425 75 cm
8 C04 30°04’2,2’’ 66°51’45,2’’ 341 60 cm
Tabla Nº 2. Muestras analizadas en UNLaR
La selección de dos muestras para el estudio cerámico de arcillas para

enviar al laboratorio de CIDEMAT del INTEMIN en la ciudad de Buenos Aires,
se realizó base a la representatividad de las muestras teniendo en cuenta las
características del depósito de arcilla

(msnm) arcilloso
1 A-5 30°04’13,9’’ 66°52’11’’ 421 130 cm
4 C-5 30°04’21’’ 66°51’3,8’’ 418 85 cm
Tabla Nº 3. Muestras analizadas en INTEMIN
A continuación se describen las principales características de los pozos

muestreados.
Pozo 1 – Muestra A-5
El primer pozo de muestreo se realizó en la parte occidental del depósito de

arcilla, próxima a una calicata realizada por los tabiqueros de Patquia (Foto N°2),
6
localizado en 30° 4’13,9’’ de latitud S y 66°52’11’’ longitud O, a 421 msnm. La

labor fue realizada con pala de punta, midiendo el manto arcilloso 1,30 m de
espesor. La foto 1 muestra la calicata realizada de 0,40 m de sección por una
profundidad de 1,3m.
Foto 1 -
Foto 2 -
7
El material obtenido es de granulometría fina, terroso, de color marrón,

presentando buena plasticidad, como se observa en la foto 3;
Foto 3-
Pozo 2 – Muestra B-5
El pozo 2 se realizó a 500 metros al este del A-5 Esta labor de muestreo
alcanzo una profundidad de 90 cm, constatándose una potencia de arcilla de 80
cm. Como en la labor anterior, se extrae un material fino, terroso, natural de color
marrón, que presenta una plasticidad buena.
Las siguientes fotos exponen la labor de muestreo realizada:
8
Imagen Pozo 2
Muestras B-5
Entorno geográfico del pozo 2.
Pozo 3 – Muestra P-1
El pozo 3 se realizó 120 metros al este del pozo anterior, dentro del
depósito de arcilla. Esta labor de muestreo alcanzo una profundidad de 1,3 metro,
constatándose una potencia de arcilla de 110 cm. Como en la labor anterior, se
extrae un material fino, terroso, natural de color marrón, que presenta una
plasticidad buena.
9
La siguiente foto muestra la labor de muestreo realizada
Pozo 4 – Muestra C-5
El pozo 4 se realizó 500 metros al este del pozo B-5, dentro del depósito
de arcilla. Esta labor de muestreo alcanzo una profundidad de 1 metro,
constatándose una potencia de arcilla de 85 cm. Como en la labor anterior, se
extrae un material fino, terroso, natural de color marrón, que presenta una
plasticidad buena.
La siguiente foto muestra la labor de muestreo realizada:

10
Medición del espesor de

la muestra C-5, material
arcilloso.
El entorno geográfico de la muestra 4 es una amplio barreal seco que se

encuentra pobremente cubierto por arbustos autóctonos como muestra la
fotografía;
Entorno geográfico del

pozo de muestreo
11
Pozo 5 – muestra D-5
El pozo 5 se realizó 500 metros al norte del pozo C-5. Esta labor de muestreo
alcanzo una profundidad de 1 m, constatándose una potencia de arcilla de 60 cm.
Como en la labor anterior, se extrae un material fino, terroso, natural de color
marrón, que presenta una plasticidad regular.
La siguiente foto muestra la labor de muestreo realizada
El entorno geográfico de la muestra 5 es un amplio barreal seco que se encuentra

pobremente cubierto por arbustos autóctonos como muestra la fotografía;
12
Pozo 6 – muestra A-4
El pozo 6 se realizó 500 metros al norte del pozo A-5. Esta labor de muestreo
alcanzo una profundidad de 1 m, constatándose una potencia de arcilla de 80 cm.
La siguiente foto muestra la labor de muestreo realizada:
13
Medición del espesor de

la muestra C4
El entorno geográfico de la muestra 4 es un amplio barreal seco que se encuentra

pobremente cubierto por arbustos autóctonos como muestra la fotografía;
14
Pozo 7 – muestra B-4
El pozo 7 se realizó 500 metros al este del A-4 Esta labor de muestreo alcanzo
una profundidad de 90 cm, constatándose una potencia de arcilla de 75 cm.
Las siguientes fotos exponen la labor de muestreo realizada y su entorno;
15
Pozo 8 – muestra C-4
El pozo 8 se realizó 500 metros al este del B-4 Esta labor de muestreo alcanzo
una profundidad de 80 cm, constatándose una potencia de arcilla de 25 cm.
marrón, que presenta una plasticidad regular.
Las siguientes fotos exponen la labor de muestreo realizada y su entorno;
16
7. EXPLOTACIÓN
La explotación, se efectúa a cielo abierto, utilizando medios mecánicos
convencionales. Para lograr el diseño adecuado de método de explotación, se
debe tener en cuenta una serie de parámetros técnicos, tales como, la topografía
del terreno, límites de interés de explotación, las características físicas del material,
dimensionamiento del frente de trabajo y la maquinaria a emplear en el arranque,
carga y transporte.
El material a extraer es arcilla, conformadas en un paquete litológico de 1,3

metros, interpuesta entre la vegetación y un sustrato limoso, ocasionalmente
material arenoso fino.
8. MATERIALES A EXTRAER
El material a extraer es arcilla. Se prevé una producción diaria de 120 m3 (a
4 viajes) de arcilla, lo que hace un promedio mensual de 2.640 m3, con un régimen
de trabajo de 22 días al mes y 8 horas diarias de trabajo, producción que puede
variar en función de la demanda.
9. DESCRIPCIÓN DEL PROCESO

La operación de explotación consistirá en etapas, previo estudio de Impacto
Ambiental del Proyecto de Explotación de la Cantera “Cerámica Riojana”.
a. Limpieza y desmonte superficial
b. Arranque directo del material
c. Carga del material en camión acoplado.
d. Transporte del material a Planta localizada en la Ciudad de La Rioja
17
Detalle de las tareas:
a. Limpieza y desmonte superficial:
El desmonte en este depósito arcilloso se emplea para la excavación y

extracción de la cobertura vegetal y, así poder sacar el material arcilloso
depositado en la superficie o primera capa del terreno.
La vegetación de la zona está integrada por árboles, como el algarrobo,

quebrachos, cardones de gran porte y en mayor medida arbustos, como el retamo,
la jarilla, entre otros, típicas de un clima semiárido.
El desmonte se realizará por medio de una pala cargadora frontal, que también
se la utiliza para el carguío del material a los camiones que transportaran arcillas.
b. Arranque directo del material:
El aprovechamiento del material del depósito de arcilla, se realizará por

excavación y carga con cargadoras frontales sobre ruedas, y el transporte por
camiones de 30 m3 de capacidad.
La siguiente tabla compara distintas marcas, modelos y capacidades.

Cap. Peso F.A. MOD MOD MOD MOD MOD CASE
Aprox m3 T 103 kg. CAT VOL FI-HIT KOM
1,7-1,9 11 11 926E 90 100 ---- 621
2,1-2,3 13 13 936E -- 130 320 721
2,7-2,9 17 16 950F 120B 160 380 821
3,5 -- -- -- -- -- -- --
3,8 21 21 966F 150 220 470 --
Tabla Nº 4: Cargadoras sobre ruedas. Comparación de algunas marcas.

18
Ciclo de trabajo
Durante el ciclo de trabajo, la cargadora realiza en forma simultánea la

maniobra (avance, retroceso y giro) con movimientos de la cuchara
(subida, bajada y basculación). El ciclo de trabajo consta
fundamentalmente de 4 fases:
Carga: trabajo de empuje y llenado de la cuchara
Acarreo: con la cuchara llena, retrocede, eleva y bascula la cuchara, y puede

transportar el material al lugar de descarga.
Descarga: sobre camión, previo ajuste de la altura al mismo, bascula la

cuchara para la descarga.
Maniobra: retrocede y maniobra mientras baja la cuchara al ras del suelo

para comenzar nuevamente el ciclo.
Forma de carga
La carga en V que se realiza normalmente. El camión debe colocarse a la

izquierda para que ambos conductores se vean. Si hay otro camión esperando, se
sitúa a la derecha. La cargadora debe atacar siempre con el eje de la máquina
perpendicular al frente, sin que la articulación forme ángulo, y sin ninguna rueda
en el aire.
Producción
La producción de las cargadoras depende de varios factores: Capacidad y

grado de llenado de la cuchara, velocidades de maniobra y elevación y, método de
carga.
19
a- Capacidad de la cuchara: debemos diferenciar entre cucharas al ras o

colmada, la cuchara se llena más o menos según el tipo de material (factor
de llenado, varía de 65 a 100 %.
b- Tiempo básicos medios del ciclo de maniobra: éste depende de las

condiciones de trabajo, material, operador y condiciones de vertido,
pueden estimarse entre 30 y 65 segundos. A los que debe agregarse el
tiempo de recorrido de ida y regreso cuando aumenta la distancia entre los
puntos de carga y vaciado.
FASES DE CICLO DE CARGA TIEMPO (minutos)
MINIMO MÁXIMO
Avance y llenado de cuchara 0,10 0,20
Recorrido y 4 cambios de marcha 0,20 0,35
Vuelco de cuchara y descarga 0,03 0,10

TIEMPO TOTAL 0,33 0,65
Nº DE CICLOS 180 92
La Producción (P) se obtiene multiplicando el volumen de la cuchara C

por su coeficiente de llenado fll, por el número de ciclos/hora N y por el nº
de minutos realmente trabajados/hora (fh: factor de eficiencia horaria).
P = C * fll * N * fh = C * fll * 60/tc * fh
Dónde:
C: Capacidad de la cuchara, en m3
fll: Factor de llenado, (varía según la naturaleza del material)
tc: Tiempo del ciclo
20
fh: Eficiencia horaria

N: Número de ciclos por hora de 60 minutos de trabajo
MATERIAL Factor de llenado en porcentaje sobre la
capacidad colmada del cucharón
CARGADORAS
Agregados húmedos mezclados.......................... 95 – 100 %
Agregados uniformes:
Hasta 3 mm ........................................................ 95 – 100 %
3 – 9 mm ............................................................ 85 – 90 %
12 – 20 mm ......................................................... 90 – 95 %
24 mm y más ...................................................... 85 – 90 %
Marga o arcilla húmeda ....................................... 100 110 %
Tierra, piedras, raíces ......................................... 80 – 100 %
Materiales cementados ........................................ 85 – 95 %
Roca volada:
Muy bien .............................................................. 80 – 95 %
Normal ................................................................. 75 – 80 %
Deficiente ( con lajas y bloques) .......................... 60 –65 %
Tabla Nº 5: Factor de llenado de la pala en función del tipo de material
Se suelen tomar valores de 100 ciclos/hora en condiciones normales de

trabajo y 60 en condiciones desfavorables.
CONDICIONES DE TRABAJO Tc (min) N
Optimas 0,33 180
Muy favorables 0,50 120
Malas 0,66 90
Muy difíciles 1,00 60
Tabla Nº 6: Tiempo de ciclos totales.
Se suelen tomar valores de 100 ciclos/hora en condiciones normales de

trabajo y 60 ciclos/hora en condiciones desfavorables.
21
0,7 1,3 1,5 1,9 2,3 2,7 3 4,3 4,6 6,1 7,6
Capacidad del cazo m3
Arcilla arenosa 65 105 125 179 200 230 280 360 390 530 660
Arena y grava 62 97 120 172 185 215 245 345 365 495 630
Tierra común 58 90 110 123 175 205 230 325 350 470 590
Arcilla dura 55 79 100 146 150 180 205 295 315 425 530
Roca bien volada 48 70 91 133 135 165 185 265 290 365 500
Excavación con raíces y rocas 42 65 82 125 128 150 170 250 285 365 460
Arcilla húmeda 37 60 71 117 120 140 155 235 247 335 420
Roca mal volada 35 50 66 106 110 122 135 210 215 295 370
Tabla Nº 7: Producción (m3/h). Material en banco.
La tabla anterior y la siguiente, muestran producciones habituales ( en

m3/h) de cargadoras para distintos tipos de materiales y factores de eficiencia
horaria (fh). La Tabla 3 indica tales producciones de distintas distancias de
acarreo.
Potencia Cuchara Ciclo de carga en V
En De Recorridos:
CV M3 5m 7,5 m 10 m 12,5 m
0,4 45,4 35,6 29,3 24,9
63 0,8 90,9 71,5 58,9 50,1
95 1,3 121 98 79 67
130 1,6 190 148 125 105
160 1,8 219 169 140 120
180 2,1 249 194 161 136
22
240 3,2 371 295 241 207
Tabla Nº 8: Producción (m3/h). Material suelto.
Teniendo en cuenta estos factores determinamos la producción de la

cantera estimada en: 120 m3/día
c. Carga del material en camiones con batea:
Una vez que el material es arrancado y depositado en algún lugar desprovisto

de vegetación para su acopio, se procederá al carguío en camiones con batea.
d. Transporte del material a la planta elaboradora de ladrillos o cerámicos:
La última etapa consiste en transportar el material hacia la planta elaboradora

de ladrillos. En el caso de Cerámica Riojana, todo el material es trasladado a la
ciudad de La Rioja, para hacer uso y aprovechamiento del mismo.
10. PRODUCTOS
De acuerdo al análisis realizado en el INTEMIN de la muestra obtenida en
el Pozo 6 (identificada como muestra “A”, muestra Nº 13580-11) el material
contiene materia orgánica y una calificación Muy buena para cerámica roja
(ladrillos, tejas, pisos, ladrillos huecos, etc.).
Como la contracción en seco es un poco alta por que la arcilla tiene

montmorillonita en su composición mineralógica. Se podría optimizar
mezclándola con un pequeño porcentaje de arcilla arenosa o simplemente con
una arena fina.
23
11. TRANSPORTE DE MATERIAL

El material arcilloso será transportado en camión con batea de 30 ton.,
propiedad de la Empresa Cerámica Riojana. El material sale de cantera con la
carga tapada con una lona, a fin de evitar derrames en el trayecto, a través de un
camino enripiado de 400 m de trayectoria, en regular estado de conservación y
luego por camino pavimentado hasta la ciudad capital de La Rioja,
aproximadamente 80 km.
12. RESERVAS
Surge del estudio realizado sobre imágenes satelitales ASTER, la
identificación de dos sectores o canales dentro de la propiedad minera, que
poseen potencial geológico para albergar depósitos de arcilla. En el presente
estudio se relevó el canal localizado en el sector sur de la cantera, presentando
una extensión de 1.820.000 m2. Esta superficie de referencia sirve para la
estimación del Recurso geológico, zona que fue mapeada durante el relevamiento
realizado en el área solicitada.
El recurso geológico del depósito de arcilla se obtiene multiplicando la

superficie del área “1.820.000 m2” por una potencia media de 0,85 m, logrando un
volumen final de 1.547.000 m3. A este valor obtenido hay que multiplicarlo por
un factor de corrección de 0.80, que representa los errores de relevamiento y
mapeo, a fin de obtener una estimación de volumen que corresponde a la
categoría de Recurso geológico hipotético.
Recurso geológico = 1.547.000 m3 x 0.80 (fc)
= 1.237.600 m3
Para el cálculo de reserva del depósito de arcilla se considera el área

demarcada por los pozos de muestreo que corroboraron la presencia de material
24
arcilloso en un área de 600 por 1000 metros. Los pozos de muestreo confirmaron
una potencia de arcilla variable de 0,60 a 1,30 m (ver tabla Nº1.). De acuerdo a lo
relevado se define una superficie de suelo arcillo de 600.000 m² como lo muestra
el Lamina N°3. Dentro de esa superficie mapeada la profundidad de nivel
arcilloso es variable, obteniendo como espesor medio ponderado para el cálculo
de volumen, una potencia de 0,85m.
El volumen resultante de este depósito de arcilla se adquiere multiplicando la

superficie mapeada de arcilla (600.000 m2) por la potencia media (0,85m),
consiguiendo como volumen final; 510.000 m3.
Reservas probables = 510.000 m3
13. VIDA UTIL DEL PROYECTO

Estimando explotar 120m3 por día, lo que representa 2.640 m3 /mes y
31.680 m3 / año. En función de las reservas probables obtenidas en el área de
cantera dentro del canal 1 de un volumen de 510.000 m3, y teniendo presente una
producción anual de 31.680 m3 por año, la vida útil de la cantera de arcilla
“CERAMICA RIOJANA” es de 16.1 años.
14. CONCLUSIONES Y RECOMENDACIONES
Teniendo en cuenta el relevamiento geológico y muestreo realizado en el área

de cantera, nos permite identificar dos unidades geológicas y geomorfológicas
que conforman canales de desagüe de cauces temporarios formadores de
barreales, que pueden contener material arcilloso de características
mineralógicas, físicas y química similares o diferentes a las estudiadas, por lo
que se recomienda continuar con el relevamiento geológico sistemático.
25
De los dos canales identificados se estudia el canal sur (C1), arrojando un

recurso geológico de 1.237. 600 m3, e identificando dentro de ese recurso, una
reserva probable de 510.000 m3 de arcilla.
Comenzada la explotación, la cantera CERAMICA RIOJANA, estará en

condiciones de proveer arcilla para el mercado local, en volúmenes de 31.680
m3 anuales.
Si se toma un precio promedio de 100 $/m3, para el referido volumen se

obtendrán ingresos por $ 3.160.000 anuales y de 51.000.000 pesos en toda la
vida útil estimada.
Se deberán respetar las condiciones de explotación señaladas:
a. Laboreo a cielo abierto en banco único, sin dejar acopios de material

estéril en la cantera a fin de evitar endicamientos sobre las bajadas de
agua que podría afectar la explotación.
b. El desmonte en este depósito arcilloso se emplea para la excavación y

extracción de la cobertura vegetal y, así poder sacar el material arcilloso
depositado en la superficie o primera capa del terreno.
c. Este desmonte se puede realizar perfectamente, como primera medida

sin producir un deterioro en las especies arbóreas, ya que estas tardan
años en poder crecer, no así las especies de pequeño porte.
d. Las tareas de extracción, no deberán afectar a Obras Públicas (caminos,

red eléctrica, agua potable, viviendas).
La Rioja, 10 de junio de 2015
26
LAMINAS
Lámina N°1. Mapa de ubicación y vías de acceso a cantera
Cerámica Riojana.
Lámina N°2. Mapa topográfico del área de cantera.
Lámina N°3. Mapa Geológico de cantera Cerámica Riojana.
27
ANEXO
ENSAYOS y ANALISIS
UNLaR – ITIM
INTEMIN - CIDEMAT
28

Proyecto de Aprovechamiento Del Yacimiento: Cantera de Arcilla "CERAMICA RIOJANA", Departamento Independencia - La Rioja

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Proyecto de Aprovechamiento Del Yacimiento: Cantera de Arcilla "CERAMICA RIOJANA", Departamento Independencia - La Rioja

Cargado por

Copyright:

Formatos disponibles

PROYECTO DE APROVECHAMIENTO

Cantera de arcilla “CERAMICA RIOJANA”,

El trabajo de campo se ejecutó los días 31 de marzo, 11 y 22 de abril. El

Los estudios mineralógicos, físicos y químicos del material arcilloso se

Con los datos obtenidos se realizó el cálculo de reserva de la Cantera

3. UBICACIÓN Y VIAS DE ACCESO

provincial N° 27 camino a San Ramón, arribando así al lugar de la cantera.

Superficie total del área de cantera: 711 has, 9770,43 m2.

Los veranos son extremadamente cálidos con temperaturas medias de 35

temperaturas mayores a 40ºC, con un fuerte componente de humedad

El periodo de lluvias ocurre en verano especialmente en los meses de

Desde el punto de vista geomorfológico, el área forma parte de los

Desde el punto de vista geológico, el suelo aflorante en Patquia es un

El depósito está compuesto de sedimentos aluvionales, generalmente la

6. EXPLORACION DEL DEPOSITO

El relevamiento y muestreo ejecutado consistió en el reconocimiento

En la tabla siguiente se detallan todos los pozos realizados en el terreno:

Pozo Muestra Latitud Longitud Cota Espesor suelo

1 A-5 30°04’13,9’’ 66°52’11’’ 421 130 cm

2 B-5 30°04’21’’ 66°51’57,2’’ 420 80 cm

3 P-1 30°04’21,2’’ 66°51’52’’ 419 110 cm

4 C-5 30°04’21’’ 66°51’3,8’’ 418 85 cm

5 D-5 30°04’21’’ 66°51’19,8’’ 419 60 cm

6 A-4 30°04’9,9’’ 66°52’14,3’’ 423 80 cm

7 B-4 30°04’4,8’’ 66°51’57,2’’ 425 75 cm

8 C04 30°04’2,2’’ 66°51’45,2’’ 341 60 cm

Tabla Nº1: Pozos realizados en el área de estudio:

Se verifico en el campo la presencia de un espesor variable de arcillas entre

De cada pozo se extrajo muestra para estudios mineralógico, físico y

La selección de cuatro muestras para el estudio mineralógico, físico y

Pozo Muestra Latitud Longitud Cota Espesor suelo

2 B-5 30°04’21’’ 66°51’57,2’’ 420 80 cm

6 A-4 30°04’9,9’’ 66°52’14,3’’ 423 80 cm

7 B-4 30°04’4,8’’ 66°51’57,2’’ 425 75 cm

8 C04 30°04’2,2’’ 66°51’45,2’’ 341 60 cm

Tabla Nº 2. Muestras analizadas en UNLaR

La selección de dos muestras para el estudio cerámico de arcillas para

Pozo Muestra Latitud Longitud Cota Espesor suelo

1 A-5 30°04’13,9’’ 66°52’11’’ 421 130 cm

4 C-5 30°04’21’’ 66°51’3,8’’ 418 85 cm

Tabla Nº 3. Muestras analizadas en INTEMIN

A continuación se describen las principales características de los pozos

Pozo 1 – Muestra A-5

El primer pozo de muestreo se realizó en la parte occidental del depósito de

localizado en 30° 4’13,9’’ de latitud S y 66°52’11’’ longitud O, a 421 msnm. La

El material obtenido es de granulometría fina, terroso, de color marrón,

Pozo 2 – Muestra B-5

Las siguientes fotos exponen la labor de muestreo realizada:

Entorno geográfico del pozo 2.

Pozo 3 – Muestra P-1

La siguiente foto muestra la labor de muestreo realizada

Pozo 4 – Muestra C-5

La siguiente foto muestra la labor de muestreo realizada:

Medición del espesor de

El entorno geográfico de la muestra 4 es una amplio barreal seco que se

Entorno geográfico del

Pozo 5 – muestra D-5

La siguiente foto muestra la labor de muestreo realizada

El entorno geográfico de la muestra 5 es un amplio barreal seco que se encuentra

Pozo 6 – muestra A-4

La siguiente foto muestra la labor de muestreo realizada:

Medición del espesor de

El entorno geográfico de la muestra 4 es un amplio barreal seco que se encuentra
