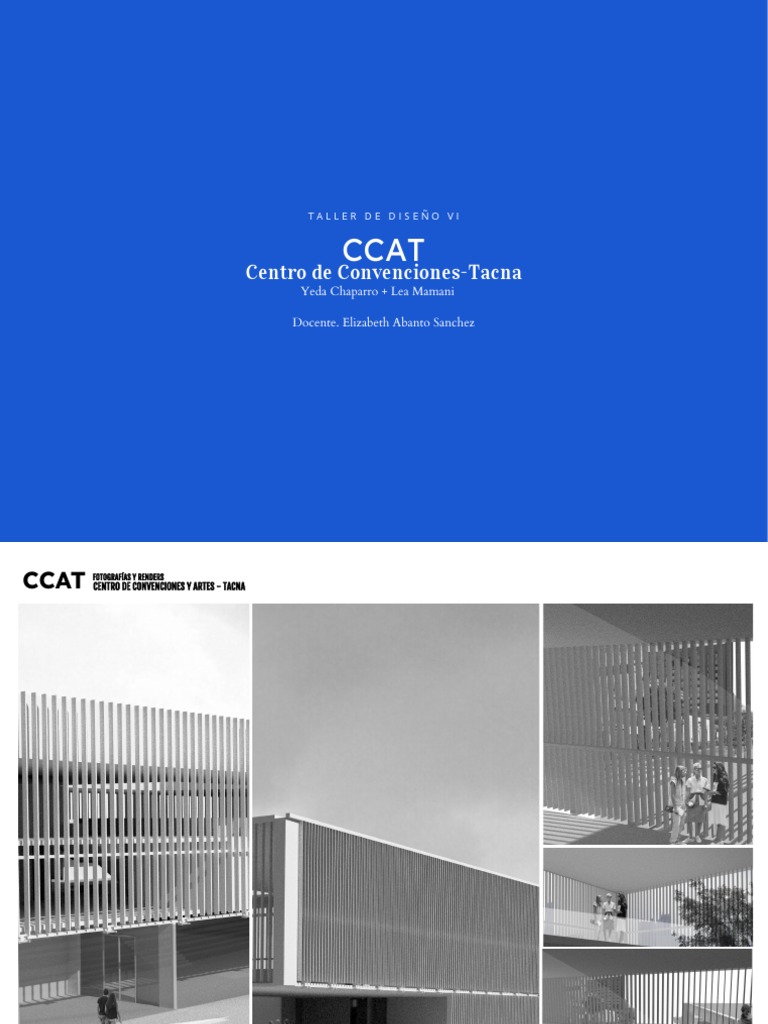

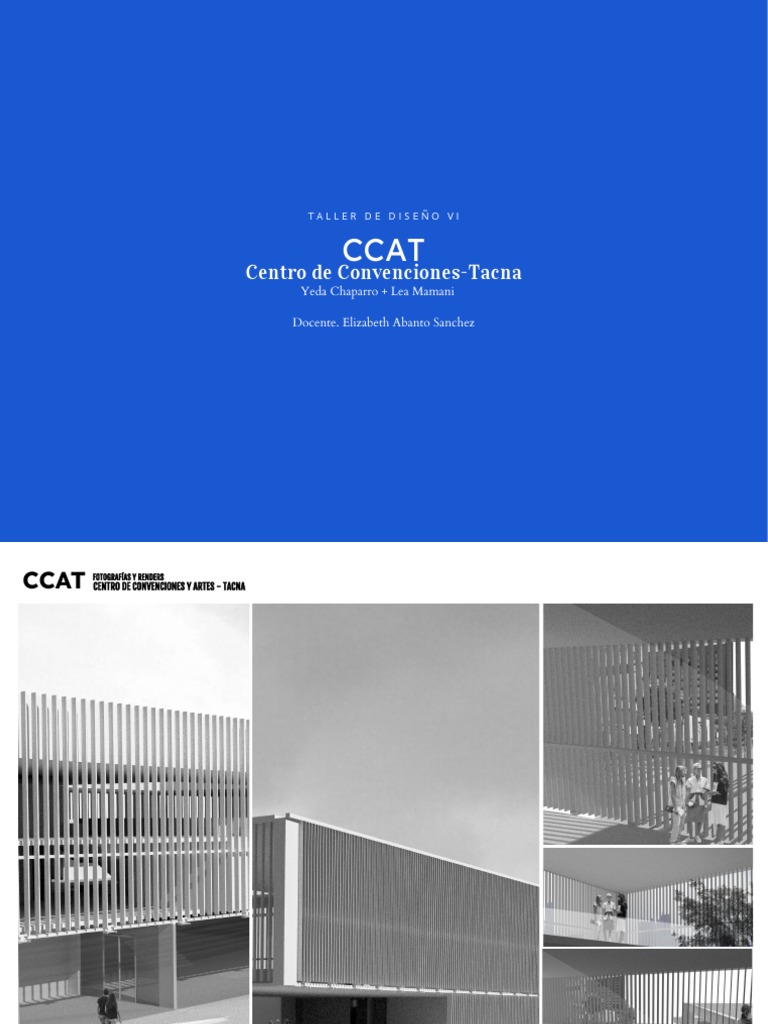

TALLER DE DISEÑO VI

CCAT
Centro de Convenciones-Tacna
Yeda Chaparro + Lea Mamani

Docente. Elizabeth Abanto Sanchez

CCAT FOTOGRAFÍAS Y RENDERS
CENTRO DE CONVENCIONES Y ARTES - TACNA

.
CCAT FOTOGRAFÍAS Y RENDERS
CENTRO DE CONVENCIONES Y ARTES - TACNA

.
CCAT FOTOGRAFÍAS Y RENDERS
CENTRO DE CONVENCIONES Y ARTES - TACNA

.
CCAT FOTOGRAFÍAS Y RENDERS
CENTRO DE CONVENCIONES Y ARTES - TACNA

.
CCAT FOTOGRAFÍAS Y RENDERS
CENTRO DE CONVENCIONES Y ARTES - TACNA

.
 TALLER DE PROYECTOS VI PROGRAMA RESUMEN
PARTIDO ARQUITECTÓNICO
CENTRO DE CONVENCIONES Y ARTES - TACNA ZONIFICACIÓN Y ESQUEMAS VOLUMÉTRICOS Zona Administrativa ------------------------ 632.00 m2

CCAT
Zona de Convenciones ------------------------ 12 852.00 m2
Zona de Servicios Complementarios ------------------------ 1855. 00 m2
1. Zona de Servicios Generales ------------------------ 482.00 m2
Zona de Contemplación Exterior ------------------------ 3060.00 m2

.
YEDA CHAPARRO + LEA MAMANI
ZONA ADMINISTRATIVA
Total ------------------------ 19.781.00 m2
Oficinas de Administración
Salas de reuniones empresariales
La ciudad de Tacna debe un gran porcentaje de su economía al factor turístico, pero en la actualidad esta carece de equipamientos de escala Terraza de contemplación
2.
nacional e internacional que permitan la realización de eventos, conferencias, exposiciones o congresos en el campo de la salud, cultura, Hemeroteca Z O N A DE C O N V E N C I O N E S
economía, deporte y turismo, lo cual hace necesario proyectar un Centro de Convenciones que dé lugar a una nueva centralidad
Salas de convenciones
integrando los distintos actores dentro del tejido urbano, impulsando la cultura, la economía y aportando con su estética arquitectónica al ZC-1. Salas internacionales
paisaje considerando al usuario como protagonista. De este modo, el objetivo es reactivar y reconfigurar la cota cero, generando nuevas Zona destinada al desarrollo de eventos de tipo Salas de conferencias
visuales, paseos y espacios para el uso y disfrute de la persona, tomando en consideración el contexto y el medio natural con el fin de lograr convención y de conferencia. Restaurant/cafetería
una propuesta integral, flexible y con la capacidad de revalorizar Tacna. ZC-2. Terraza de contemplación
Desarrollo de actividades complementarias Auditorio
aprovechando la espacialidad y visuales internas y Galería de arte
externas.
Buses y delegaciones .A
Estacionamiento público .B
AV. COLINDANTES Estacionamiento ambulancias .C
A.
Av. Circunvalación Sur
Av. Humboldt
Calle 27 B.
Terreno

DUALIDAD PROYECTUAL LLENOS Y VACÍOS

Una dualidad entre equipamiento y espacio público, que
encajan a la perfección en un mismo espacio y sintetiza la
complementariedad de ambos. Se crea un proyecto
flexible, que siempre está en contacto con el exterior,
donde la gente puede entrar, atravesar o permanecer.
AIRES MATEUS
Los llenos y vacíos permiten el paso de los visitantes y la observación a C.
través de ellos, descubriendo una profundidad del espacio en sí como arte.
Se resalta la relación con el entorno, la importancia de los límites, diseñar
los movimientos a través del espacio y el gran manejo de la luz.

LLENOS Y VACÍOS RELACIÓN ENTORNO - TERRENO ACCESOS Y VISUALES PAISAJE

El entorno denota un predominio de
masas edilicias y refleja la necesidad de
vacíos en la trama urbana.
Se remarca la relación con los
equipamientos circundantes, lo cual
genera una oportunidad de vincular estos.
La Av. Circunvalación se articula como senda
principal que remarca su carácter con
equipamientos residenciales, comerciales
(culturales y turísticos) y educativos. La Av.
Humboldt y calle 27 evoca un tránsito más
secundario, priorizando la peatonalización con
parques y manzanas residenciales en sus
colindancias.
Entender las áreas verdes del entorno y concebir al
proyecto como una oportunidad de integrar el paisaje
natural evocando una propuesta flexible, donde el manto
natural sea el nexo entre el contexto y el centro de
convenciones.
CCAT MEMORIA DESCRIPTIVA - LÁMINA SÍNTESIS
CENTRO DE CONVENCIONES Y ARTES - TACNA
ELEVACIONES
CENTRO DE CONVENCIONES
ISOMÉTRICO EXPLOTADO
CENTRO DE CONVENCIONES
Zona Convenciones

.
El presente proyecto comprende el diseño arquitectónico requerido para el funcionamiento de un centro de Salas de conferencias
convenciones de escala nacional e internacional. (Que consta de un sótano, primer, segundo, tercer y cuarto nivel). El
Zona Administrativa Salas de convenciones
predio se encuentra ubicado en la Junta Vecinal La Victoria #1113, entre las Av. Circunvalación Sur y Av. Humboldt, Oficinas administrativas Salas de convenciones
distrito de Tacna, provincia de Tacna y departamento de Tacna. Posee un área total de 14,440.92m2 y un
perímetro de 511.23 ml. Salas empresariales internacionales
Terraza/ contemplación Auditorio
Hemeroteca Galería de arte
Cafetería
Curvas de nivel
Restaurante
COLINDANCIAS Terraza/ contemplación.
B
Por la derecha (Noreste): Con propiedades
1.
A particulares y la Calle 27 de por medio con 16.00ml.
C Por la izquierda (Suroeste): Con vivienda
2. E
colectiva tipo Cohousing y la Av. Humboldt de por
D
medio con 26.00ml.
Por el frente(Noroeste): Con viviendas comercio
(Cultural)) y la Av. Circunvalación sur de por medio
con 26.00ml.
Por el fondo(Sureste): Con propiedades CORTES
particulares y la Calle s/n de por medio con CENTRO DE CONVENCIONES
1. Universidad Nacional Jorge Basadre Grohmann 26.00ml.
2. Vivienda Colectiva (Cohousing)

TOPOGRAFÍA SUELO Tratamiento exterior

El sector de estudio no presenta topografía Constituido por gravas bien graduadas de origen (Soterrado)
predominante ni accidentada, con pendientes pluvial y capacidad portante de 3,41
del 1.0% - 1.5% orientadas al sur, que kg/cm2 a 4.50 kg/cm2. Emplazado en una
direcciona el drenaje pluvial zona de peligro bajo y sin peligro de colapso.

VÉRTICE LADO DISTANCIA COLINDANCIAS ÁNGULO INTERNO

A A-B 77.26 Av. Circunvalación Sur 91°19´17´´

PLANIMETRÍA
B B-C 137.74 Calle N° 27 99°34´48´´ CENTRO DE CONVENCIONES
C C-D 125.40 Calle S/N 95°35´16´´

D D-E 91.88 Av. Humboldt 62°52´36´´

E E-A 78.76 Av. Humboldt 190°35´03´´

TOTAL 511.03 540°00´00´´

ZONA CONVENCIONES: ZONA ADMINISTRATIVA:

SÓTANO (NPT. -3.00) PRIMER NIVEL (NPT. -2.00)
- Estacionamiento 3500m2 -Oficinas administrativas 510m2
-Cuarto de máquinas 200m2 -Módulos de venta 100m2

PRIMER NIVEL (NPT. +0.15) SEGUNDO NIVEL (NPT. +2.20)

- Cafetería 520m2 - Salas empresariales (Grupos grandes) 500m2
- Salas de convenciones 1300m2 -Salas empresariales (Grupos pequeños) 180m2

SEGUNDO NIVEL (NPT. +4.20) TERCER NIVEL (NPT. +6.40)

- Sala de conferencias internacionales 850m2 - Sala de lectura 150m2
- Sala de conferencias 450m2 - Sala de revistas y periódicos 80m2
- Terraza/contemplación 420m2 - Sala de publicaciones seriadas 90m2
- Cafetería 250m2 - Terraza/contemplación 300m2

TERCER NIVEL (NPT. +8.40)

- Galería de Arte 1200m2
- Auditorio 450m2

CUARTO NIVEL (NPT. +12.20)

- Sala de conferencias 360m2
- Auditorio 620m2
