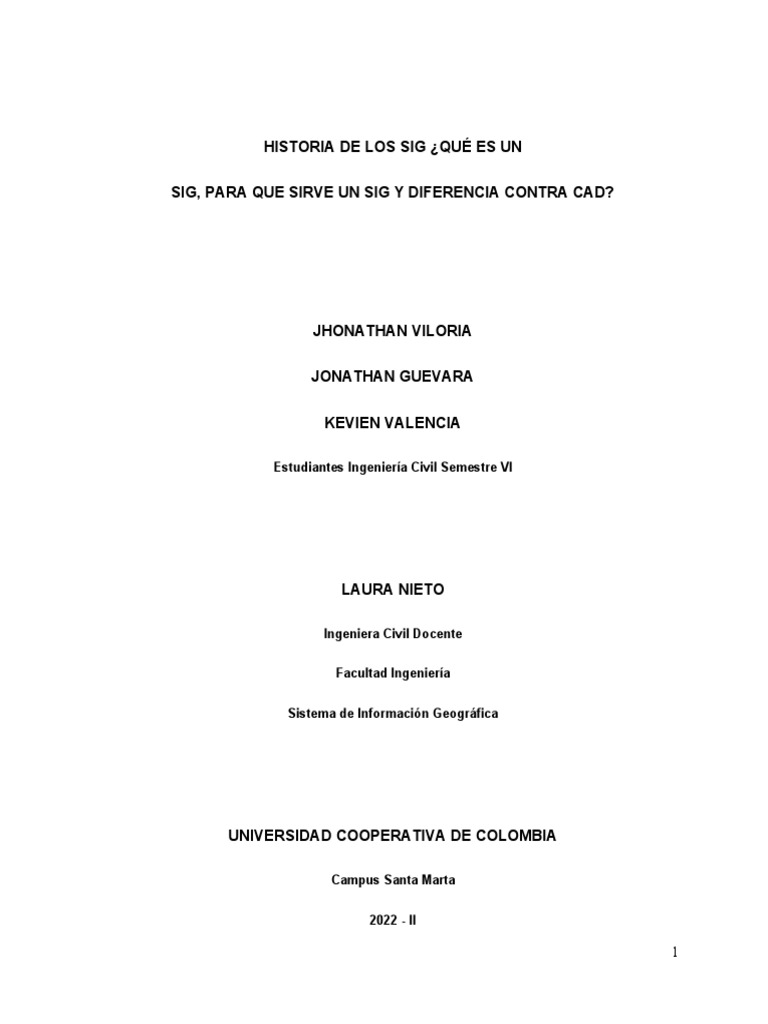

HISTORIA DE LOS SIG ¿QUÉ ES UN

SIG, PARA QUE SIRVE UN SIG Y DIFERENCIA CONTRA CAD?

JHONATHAN VILORIA

JONATHAN GUEVARA

KEVIEN VALENCIA

Estudiantes Ingeniería Civil Semestre VI

LAURA NIETO

Ingeniera Civil Docente

Facultad Ingeniería

Sistema de Información Geográfica

UNIVERSIDAD COOPERATIVA DE COLOMBIA

Campus Santa Marta

2022 - II

1
TABLA DE CONTENIDO.

 ¿Qué es un SIG?

Definición.

Los subsistemas del SIG.

Componentes de un Sistema de Información Geográfica.

Mediciones en Sistema de Información Geográfica.

Calidad de la digitación.

¿Para qué sirve un SIG?

 Historia del SIG

 Diferencia con el AutoCAD.

2
 INTRODUCCIÓN

El desarrollo sufrido por los Sistema de Información Geográfica (SIG), desde sus

orígenes hasta nuestros días es inmenso.

Con el pasar de los años la tecnología es cada más popular y los esfuerzo de

desarrollo llevado a cabo por un amplio abanico de ciencias básicas de parte de los

SIG. Los componentes principales que identifican al núcleo principal de un SIG se han

mantenido a lo largo de todo el desarrollo y su aparición la que define del momento

inicial en el que podemos situar el origen de los SIG.

Cuando los SIG aparecen en la década los 70 dan como resultados unos de los

factores que dieron lugar a los primeros SIG. Los factores principales los cuales fueron

dos: necesidad creciente de información geográfica y tanto de gestión también uso

óptimo de esta misma, que también aparecen los primeros computadores.

Fueron estos mismos factores que desde entonces han seguido impulsando el

avance de los SIG, el interés del estudio y la conservación del medio se incrementa

paulatinamente hoy en día y crea una situación para seguir evolucionando las técnicas

y las herramientas empleadas en los SIG.

3
Resumen.

En el Antiguo Egipcio, ya se diseñaba mapas que usaron para alinderar los predios

adyacentes al río Nilo, definiendo como una distancia y un rumbo desde este río, este

tipo de trabajos y la evolución de la cartografía.

El primer Sistema de información Geográfica (SIG) formalmente fue desarrollado en

Canadá, el auspicio del Departamento Federal de Energía y Recursos. Se considera

que Tomlinson es pionero en este campo y también se considera el nacimiento oficial

el SIG.

En 1964 mientras estuvo en esa universidad, Howard Fisher creo unos de los primeros

programas de software de representación cartográfica por ordenador como conocido

como SYMAP

En el año de 1969, Jack Dangermond, quien también hizo parte del laboratorio de

Harvard y su mujer Laura. Fundaron Environmantal Systemen Research Institute, Inc

(fundación Esri). La Fundación Esri continuo con su trabajo desarrollando muchos de

los métodos de representación cartográficos SIG y análisis espaciales que hoy en día

se sigue usando,

¿Qué es un SIG?

Es el Sistema de Información Geográfica, que a sus veces nos permite analizarlos y

representarlos de maneras múltiples.

Los subsistemas del SIG.

4
Para entender un SIG hay una forma que es visualizarlo como una serie de

subsistemas, para cada uno de ellos tiene una función en particular, se consideran que

hay 3 tipos de sub-sistemas.

Para qué sirve un SIG?

Actividades de cualquier tipo que tengan algún tipo de relación con el espacio, se

pueden beneficiar del trabajo de los SIG.

5
 ¿Qué es un SIG?

Es el Sistema de Información Geográfica (SIG

o GIS esta última son sus siglas en inglés

Geographical information system) es la

herramienta que permite relacionar cualquier

tipo de dato con una localización geográfica,

que a sus veces nos permite analizarlos y

representarlos de maneras múltiples.

Definición del Sistema de Información Geográfica.

La más básica definición del SIG (Sistema de Información Geográfica) es una

herramienta que se usa para trabajar con información georreferenciada. Que la

información georreferenciada es aquella que viene acompañada de la posición

geográfica.

Dicho lo anterior, un SIG es el sistema que permite realizar una serie de operación

que son las siguientes.

 Lectura, edición, almacenamiento y gestión de manera general espaciales.

6
  Análisis simples o complejos de datos espaciales. Este es el tipo de análisis que

permite llevar acabo sobre componentes espaciales, que es decir la localización

de cada valor o elemento, como también sobre elementos, temática, es el valor o

elementos entre sí.

 Generar resultados tales como mapas, informes, gráficos, etc.

En definición final o concluyente, un Sistema de Información Geográfica; es un

sistema diseñado para trabajar la información con datos referentes mediante

coordenadas espaciales o geográficas.

Los subsistemas del SIG.

Para entender un SIG hay una forma que es visualizarlo como una serie de

subsistemas, para cada uno de ellos tiene una función en particular, se consideran que

hay 3 tipos de sub-sistemas.

 Sub-sistemas de datos, Es la parte encargada de las operaciones de entrada y

salida para datos y la gestión dentro Sistema de información Geográfica. Que es

7
 lo que permite que los demás sub-sistemas puedan tener accesos a los datos y

que también puedan realizar sus funciones en base a ellos.

 Sub-sistemas de visualización y creación cartográfica. Es el encargado de

generar representaciones como de mapas, leyendas etc. A partir de los datos,

que a su vez permite la edición de los mismos.

 Sub-sistema de análisis. En este sub-sistema es donde están los métodos y

procesos para análisis de los datos geográficos.

Un SIG para que pueda ser considerada como una herramienta y válida debe contar

con tres sub-sistemas.

Componentes de un Sistema de Información Geográfica.

Otra manera de ver el sistema es considerar los elementos básicos que componen

como un sistema tal. Se establece que son 5 de los elementos principales; Datos,

Métodos, Software, Hardware y Equipo humano (factor organizativo).

 Datos: Es la materia prima para trabajar en el SIG, sin ellos no podríamos

construir productos de información o mapas que nos ayuden a hacer nuestros

análisis. Los datos pueden venir de varias fuentes.

Fuentes: sensores remotos, GPS, fotografías aéreas, archivos CAD etc.

 Software: para un correcto análisis e interpretar la información geográfica es

necesariamente que participe el software SIG que tenga potencia y

funcionalidad para trabajar con este tipo de información.

8
 ArcGIS es la tecnología actualmente de referencia en el SIG, cuya tecnología

que año tras año desarrollada y mejorada. Además del ArcGIS existen otros

sistemas de SIG como la son QGIS o Gvsig que a pesar de no ser tan potente

como el ArcGIS pueden servir perfectamente para realizar cualquier tipo de

análisis geográfico y además son gratuitos.

 Hardware: Para poder utilizar a los software mencionados anteriormente es

lógico o es necesario un ordenador que dependiendo de las características de la

maquina se podrá obtener un mayor o menor rendimiento al momento de realizar

nuestro análisis.

 Equipo Humano: Teniendo los datos y con que los vamos analizar, ¿necesitamos

saber cómo llevo a cabo todo ese proceso?

Dentro del perfil SIG encontramos 2 perfiles fundamentales.

Técnico/Analista SIG; este es el profesional que se encargará de realizar el análisis

geográfico y obtener los de acuerdo a la investigación o proyecto que se lleve a cabo.

Programador SIG; Desarrollador de las partes funcionales del sistema de información

geográfica de escritorio (o servidor) de los aplicativos web para visualizar mapas.

 Métodos o Procesos: Para implementar de manera correcta, es necesario seguir

una serie de pasos que nos permitan lograr obtener las conclusiones adecuadas,

llevando a cabo los análisis necesarios para tomar las decisiones correctas.

9
 Mediciones en Sistema de Información Geográfica.

Para calcular mediciones de distancias, áreas, perímetros, longitud de un recorrido no

lineal y de factores de formas, como también pendientes o índices, se toma en cuenta

la referencia espacial de cada elemento del análisis.

10
 Calidad de la digitación.

De los aspectos más importante para el proceso de la digitación es la calidad del

resultado que lo que se trata de ser es estar lo más cercano posible de la calidad

original de la información que se digitalizo, es decir mapas o la imagen original.

Independiente de la precisión del equipo o la habilidad y experiencia del operador, la

digitación no termina siendo perfectamente completa, siempre contiene ciertas

deficiencias y errores.

Además de que algunos errores puedan incorporarse en las distintas fases del

proceso de la digitalización (de cualquier tipo) siempre hay que considerar que las

fuentes originales a digitalizar también pueden incluir los suyos propios.

Dentro de los errores que se encuentran como consecuencia de la digitalización en

sí. Uno de los importantes en ellos son las discrepancias y coincidencia imperfectas

entre distintas entidades, como podemos evidenciar en la imagen.

Errores derivados del proceso de digitalización donde a) Es la versión correcta con nodos

coincidentes. b) y c) son las versiones con errores que provocan una falta de desconexión entre líneas.

11
 ¿Para qué sirve un SIG?

Actividades de cualquier tipo que tengan algún tipo de relación con el espacio, se

pueden beneficiar del trabajo de los SIG. Algunas de las aplicaciones (App) de los

sistemas de información geográfica son las siguientes:

 Aplicaciones científicas: ciencias medioambientales, uso de imágenes satelitales,

modelos dinámicos, teledetección, desarrollo de modelos empíricos y

modelización cartográfica.

 Labores relacionadas con la gestión: implementación de técnicas de cartografía,

estudio de impacto ambiental, panificación de espacios protegidos, ordenación y

planificación territorial y urbana etc.

 Aplicaciones empresariales: labores de marketing, localización de área de interés

según el comportamiento y hábitos de los potenciales clientes.

Como se puede ver los SIG tienen una gran

cantidad de aplicaciones y que pueden servir

para muchísima cosas, estos sistemas se

encuentran en nuestro día a día en tareas

cotidianas. Ejemplo: buscar un restaurante

cerca o elegir un lugar donde queramos montar algún negocioso.

En definitiva, es una tecnología que va ganando cada vez más importancia y estará

cada vez más presente en el futuro.

12
Historia del SIG

Origines

La contribución del Pasado.

En el Antiguo Egipcio, ya se diseñaba mapas que usaron para alinderar los predios

adyacentes al río Nilo, definiendo como una distancia y un rumbo desde este río, este

tipo de trabajos y la evolución de la cartografía contribuyen posteriormente el análisis

más profundo de conceptualización del entorno geográfico.

Gracias a la existencia de los algoritmos nos permiten actualmente llevar paisajes al

lenguaje computacional que proviene de una matemática que se retoma hasta 1680

aproximadamente de allí muchos dicen o consideran que los SIG son muy antiguos.

Luego surgió a la Topología, que es la ciencia matemática que permite estudiar las

figuras y sus relaciones entre sí. Todo elemento geográfico tiene una posición absoluta,

posición relativa, figura geométrica y atributos.

El primer Sistema de información Geográfica (SIG)

formalmente fue desarrollado en Canadá, el auspicio del

Departamento Federal de Energía y Recursos. El cual fue

denominado como CGIS que fue desarrollado a principios

de los 60 por Roger Tomlinson quien fue el dio forma a una

herramienta que tenía como objetivo el manejo de datos del

inventario geográfico de territorio canadiense y de cuyos análisis para gestión de

13
territorio rural, se considera que Tomlinson es pionero en este campo y también se

considera el nacimiento oficial el SIG.

En el laboratorio de Harvard, en la universidad de

Northwestern en 1964 mientras estuvo en esa universidad,

Howard Fisher creo unos de los primeros programas de

software de representación cartográfica por ordenador como

conocido como SYMAP, que en 1965 creo el Harvard

laboratory for Computer, que fue en donde se crearon y

perfeccionaron algunos primeros programas de software convirtiéndose en un centro de

investigación sobre el análisis y visualización espaciales.

En el año de 1969, Jack Dangermond, quien también

hizo parte del laboratorio de Harvard y su mujer Laura

fundaron Environmantal Systemen Research Institute,

Inc (fundación Esri) consultoría que aplico la

representación cartográfica por ordenador y también el

análisis espacial para ayudar a los planificadores de uso

del suelo y administradores de recursos del suelo para

tomar decisiones informadas. Este tipo de trabajos

demostraron el valor de los SIG para resolver problemas. La Fundación Esri continuo

con su trabajo desarrollando muchos de los métodos de representación cartográficos

SIG y análisis espaciales que hoy en día se sigue usando.

14
Debido al aumento del potencial de la informática Esri mejoro sus herramientas de

software y las SIG se vuelven comercial. Trabajando en proyectos y resolviendo

problemas reales lo que llevo a la empresa a innovar y desarrollar herramientas de los

SIG sólidas y con enfoque que se pudieran utilizar ampliamente. Esri necesitaba

analizar más problemas en proyectos con mayor efectividad por lo que se desarrolló

ARC/INFO que fue el primer producto comercial de SIG. La cual se lanzó en 1981 y

empezó la evolución de Esri lo que la llevo a convertirse en una empresa de software.

Hoy en día los SIG permiten u ofrecen a las personas un modo de crear sus propias

capas de mapas para ayudar a resolver problemas verdaderos. Evolucionaron hasta

convertirse en el medio para intercambiar datos y colaborar a una visión que se está

convirtiendo rápidamente en una realidad. Los SIG hoy en día cientos de miles de

grupo de personas comparten sus trabajos y también crean miles de millones de mapas

cada día que los conlleva a contar historia y revelar patrones, tendencias y relaciones

sobre todo.

15
 Diferencia contra CAD.

Es el diseño asistido por ordenador, es el uso de herramientas computacionales de

amplio rango que asisten a ingenieros y diseñadores.

Estás herramientas se pueden en programar básicamente de dibujos en 2D y dibujos

3D, en los dibujos 2D se trabaja con puntos, líneas arcos y polígonos mientras que en

las 3D se añaden superficie y sólidos.

Tipo de geometrías

En los CAD se trabaja con líneas, líneas cerradas puntos arcos y texto, en los SIG es

distinto se trabaja básicamente con geometría básica puntos, línea y el polígono.

Formatos

En los CAD se trabaja con archivos como DXF o DWG, mientras que los SIG pueden

trabajar con base de datos espaciales, archivos Shapefile, GML KML entre otros.

Tipos de datos

En los SIG hay dos formas, Vectorial en esta opción los datos están basados en

representación vectorial de la componente espacial. Raster es cualquier tipo de

imagen digital en mallas (pixels) que se divide el espacio en celdas cada una de ellas

representar un valor único.

En los CAD no existe esta forma de trabajo, solo trabaja con vectores aunque permite

cargar archivos fotográficos.

16
Trabajar con ficheros

En un CAD lo más habitual es trabajar con un solo fichero que contenga distinta

información, en los SIG se trabaja tradicionalmente por un fichero por capa de tipo de

geometría.

Posibilidad de edición

Los CAD destacan en esta parte ya que tiene la capacidad avanzada de edición.

Mientras que en los SIG las capacidades del edición son limitadas.

Realzar operaciones

En los SIG cuando se tienen los datos georreferenciados y se conoce su ubicación real

en el espacio nos ayuda a tomar decisiones. Mientras que en los CAD no es

posiblemente realizar esas operaciones.

Origen de los datos

Para los CAD lo habitual es trabajar con archivos locales, para el caso de los SIG se

puede trabajar tanto con fuentes locales como fuentes de datos remotos.

Sistema interno

Mientras que en los CAD es más importante es la representación visual y el manejo de

esta información, quedando los datos como la parte menos importante. Para el caso de

los SIG la computación gráfica es importante pero no lo suficiente, lo que la

representación obtenida es atreves de los datos.

17
Aplicaciones y uso

Los SIG cuentan con un abanico inmenso de posibilidades, llegando a cuantificar más

de 1000 aplicaciones y uso para los SIG los que destacan, agricultura, ordenación de

territorio, teledetección, arqueología.

Para el ámbito de trabajo de los CAD es algo limitado ya que se concentra más en con

la producción de planos lo que lo lleva a concentrarse más en la generación de los

planos de ingenierías (estructural, ingeniería civil, instalaciones mecánicas, diseños de

plantas, arquitectura).

En conclusión en cuanto a las diferencia entre un CAD y SIG, sin ninguno es superior a

la otro ya que depende del tipo de proyecto que se vaya a llevar a cabo, ya sea que un

sistema favorezca más a un CAD y puede ser inapropiado para un SIG o viceversa.

18
REFERENCIA BIBLIOGRAFICAS.

https://www.esri.com/es-es/what-is-gis/history-of-gis

https://kumbaya.ecci.ucr.ac.cr/CI2412/GIS/Historia%20de%20los%20SIG.pdf

https://www.mineducacion.gov.co/1621/article-190610.html

https://www.mineducacion.gov.co/1621/article-190610.html

https://geoinnova.org/blog-territorio/que-es-un-sig-gis-o-sistema-de-informacion-

geografica/

https://volaya.github.io/gis-book/es/Fuentes_datos.html

19
