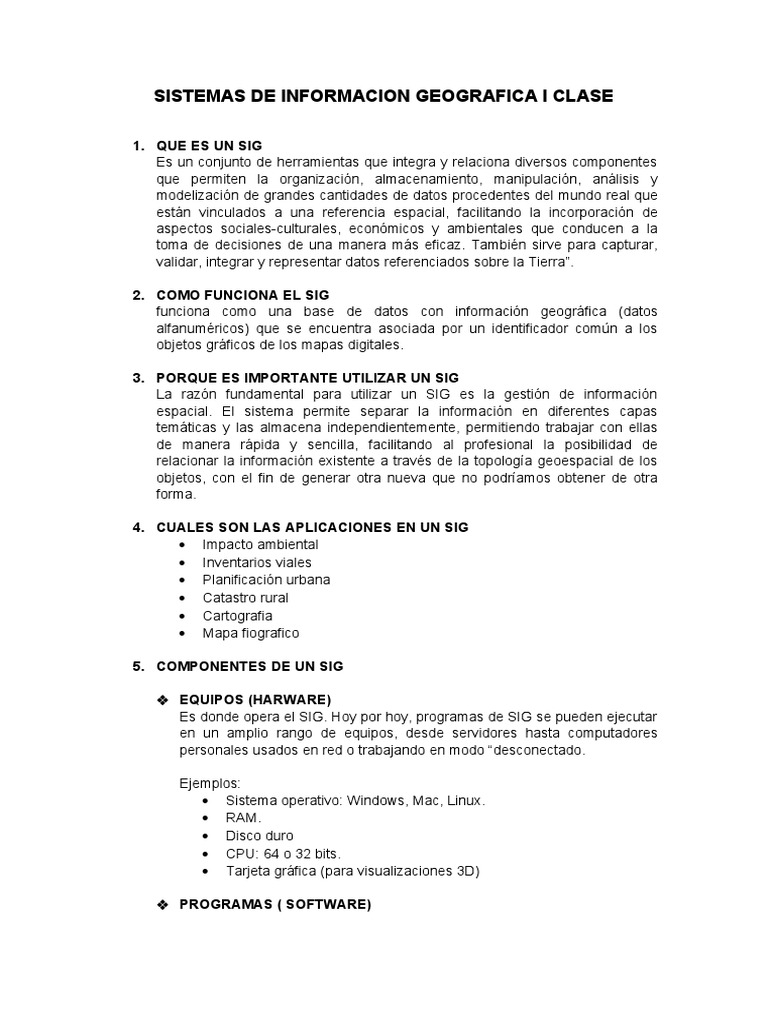

SISTEMAS DE INFORMACION GEOGRAFICA I CLASE

1. QUE ES UN SIG
Es un conjunto de herramientas que integra y relaciona diversos componentes
que permiten la organización, almacenamiento, manipulación, análisis y
modelización de grandes cantidades de datos procedentes del mundo real que
están vinculados a una referencia espacial, facilitando la incorporación de
aspectos sociales-culturales, económicos y ambientales que conducen a la
toma de decisiones de una manera más eficaz. También sirve para capturar,
validar, integrar y representar datos referenciados sobre la Tierra”.

2. COMO FUNCIONA EL SIG

funciona como una base de datos con información geográfica (datos
alfanuméricos) que se encuentra asociada por un identificador común a los
objetos gráficos de los mapas digitales.

3. PORQUE ES IMPORTANTE UTILIZAR UN SIG

La razón fundamental para utilizar un SIG es la gestión de información
espacial. El sistema permite separar la información en diferentes capas
temáticas y las almacena independientemente, permitiendo trabajar con ellas
de manera rápida y sencilla, facilitando al profesional la posibilidad de
relacionar la información existente a través de la topología geoespacial de los
objetos, con el fin de generar otra nueva que no podríamos obtener de otra
forma.

4. CUALES SON LAS APLICACIONES EN UN SIG

 Impacto ambiental
 Inventarios viales
 Planificación urbana
 Catastro rural
 Cartografia
 Mapa fiografico

5. COMPONENTES DE UN SIG

 EQUIPOS (HARWARE)
Es donde opera el SIG. Hoy por hoy, programas de SIG se pueden ejecutar
en un amplio rango de equipos, desde servidores hasta computadores
personales usados en red o trabajando en modo “desconectado.

Ejemplos:
 Sistema operativo: Windows, Mac, Linux.
 RAM.
 Disco duro
 CPU: 64 o 32 bits.
 Tarjeta gráfica (para visualizaciones 3D)

 PROGRAMAS ( SOFTWARE)
 Los programas de sig proveen las funciones y las herramientas necesarias
para almacenar, analizar y desplegar la información geográfica.

Ejemplos:
 Arcgis
 Qgis
 Gvsig
 Osgeo

 DATOS
Probablemente la parte más importante de un sistema de información
geográfico son sus datos. Los datos geográficos y tabulares pueden ser
adquiridos por quien implementa el sistema de información, así como por
terceros que ya los tienen disponibles. El sistema de información geográfico
integra los datos espaciales con otros recursos de datos y puede incluso
utilizar los manejadores de base de datos más comunes para manejar la
información geográfica.
EJEMPLOS:

 sensores remotos
 GPS
 fotografías aéreas
 archivos formatos shaperfile
 archivos CAD
 archivos Excel

 RECURSO HUMANO
La tecnología de los SIG está limitada si no se cuenta con el personal que
opera, desarrolla y administra el sistema; Y que establece planes para
aplicarlo en problemas del mundo real.

EJEMPLOS:
 Técnico/Analista SIG. Profesional que se encarga de realizar
análisis geográficos y obtener resultados acordes con la
investigación o proyecto que se esté llevando a cabo.
 Programador SIG. Desarrollador de partes funcionales de un SIG de
escritorio (o de servidor) y /o de aplicativos webs para la
visualización de mapas

 PROCEDIMIENTOS O ANALISIS
Un sig operara acorde con un plan bien diseñado y con unas reglas claras
del negocio, que son los modelos y las practicas operativas características
de cada organización.

EJEMPLOS
 Simplemente no es suficiente para una organización la compra de
un ordenador con algún tipo de software SIG, contratar a algunos
individuos entusiastas y esperar un éxito inmediato.
6. FUNCIONAMIENTO DE UN SIG
El SIG funciona como una base de datos con información geográfica (datos
alfanuméricos) que se encuentra asociada por un identificador común a los
objetos gráficos de un mapa digital. De esta forma, señalando un objeto se
conocen sus atributos e, inversamente, preguntando por un registro de la base
de datos se puede saber su localización en la cartografía.

EJEMPLOS
Al aplicar el funcionamiento de un sig. esta se divide en varias capas como
ejemplo via de comunicación, núcleos de población, usos del suelo, red fluvial,
altitudes

7. CUALES SON LAS FUNCIONES DE LOS COMPONENTES DE UN SIG

 EQUIPO(HARWARE): Permite la entrada y salida de la información

geográfica en diversos medios y formas.
 PROGRAMAS(SOFTWARE): provee una base funcional que sea
adaptable y expandible de acuerdo con los requerimientos propios
de cada organización.
 BASE DE DATOS: contener la información que garantice el
funcionamiento analítico del sig.
 RECURSOS HUMANOS: resolver los problemas de entrada de
datos. Conceptualizar la base de datos integradas y los
modelamientos necesarios para el análisis de la información
resultante, aplicando diversos criterios.

8. QUE ASE UN SIG

 Captura
 Almacenamiento
 Manipulación
 Análisis y modelamiento
 Salida y presentación

9. REPRESENTACIÓN DE LA INFORMACIÓN

La representación primaria de los datos en un SIG está basada en algunos

tipos de objetos universales que se refieren al punto, línea y poligono. Aquí
vale la pena hacer la siguiente aclaración respecto a la determinación de los
elementos puntuales; en un mapa que incluya los detalles más relevantes del
de un objeto particular, éste puede figurar como un elemento de tipo área, en
cambio en otro mapa que no incluya detalles asociados del objeto, puede
aparecer como un objeto puntual.

10. CUAL ES LA INFORMACION PARA UN SIG

 La información para un sig es a través de datos satelitales, otras mapas
digitales, fotografías aéreas, gis y información tabular.

11. COMO SE AGRUPA LA INFORMACION DE LOS OBJETOS EN UN SIG

capas de información (layers). Es una versión digital de un sencillo mapa

temático en el sentido de contener información solamente sobre algunos de los
objetos: Predio, lotes, vías, marcas de terreno, hidrografía, curvas de nivel. En
una categoría se presentan tanto los atributos gráficos como los no gráficos.

Además de la integridad de entidad definida anteriormente, se define otros

tipos de relaciones, por ejemplo, la relación posicional la cual señala donde
está el elemento respecto al sistema de coordenadas establecido. La relación
topológica dice sencillamente la relación del elemento con otros elementos de
su entorno geográfico próximo.

Existen dos formas de almacenar los datos en un SIG: ráster y vectorial.

 Ráster: cualquier tipo de imagen digital representada en mallas.

 Vectorial: las características geográficas se expresan con frecuencia
como vectores
 La captura de los datos: Los datos impresos en papel o mapas en
película pueden ser digitalizados o escaneados para producir datos
digitales. Los datos obtenidos de mediciones topográficas pueden ser
introducidos directamente en un SIG a través de instrumentos de
captura de datos digitales mediante una técnica llamada geometría
analítica

12. SOFTWARE
Los datos obtenidos de mediciones topográficas pueden ser introducidos
directamente en un SIG a través de instrumentos de captura de datos digitales
mediante una técnica llamada geometría analítica como ESRI, Integraph,
Mapinfo, Autodesk o Smallworld ofrecen un completo conjunto de aplicaciones
 SISTEMAS DE INFORMACION GEOGRAFICA II UNIDAD
1. ¿QUE SON LOS SIG?

 “Un SIG es un conjunto de software y hardware diseñado específicamente para

la adquisición, mantenimiento y uso de datos cartográficos”.
 “Un SIG es un Sistema de información diseñado para trabajar con datos
referenciados mediante coordenadas espaciales o geográficas”.
 “un SIG es tanto un sistema de base de datos con capacidades específicas
para datos georreferenciados, como un conjunto de operaciones para trabajar
con esos datos.
 En cierto modo, un SIG es un mapa de orden superior”.

2. ¿APLICACIONES DE LOS SIG?

Se pueden aplicar en Administración y Gestión, Actividades físicas y

deportivas, Forestal, Agraria, Comercio y Marketing, Edificación y obra civil,
Electricidad y electrónica, Energía y agua, Industrias alimentarias, Seguridad y
medio ambiente, Transporte y mantenimiento de vehículos, Análisis del Delito.

3. ¿ COMPONENTES PRINCIPALES DE LOS SIG?

 Hardware: Como es lógico, para poder utilizar algunos de los software

anteriormente mencionados es necesario un ordenador o hardware.
Dependiendo de las características de esta máquina, obtendremos un mayor o
menor rendimiento a la hora de realizar nuestros análisis. Dentro de las
características del hardware a tener en cuenta para análisis de información
geográfica con software SIG deberíamos incluir las siguientes: Sistema
operativo: Windows, Mac, Linux, RAM, Disco duro, CPU: 64 o 32 bits y Tarjeta
gráfica (para visualizaciones 3D).

 Software: Para el correcto análisis e interpretación de la información

geográfica es necesaria la participación de un software SIG que tenga la
potencia y funcionalidad de trabajar con información de este tipo. Las mas
utilizadas y conocidas son el arcgis, gv sig, os geo.
 Datos: Los datos son la materia prima para trabajar con los Sistemas de
Información Geográfica (SIG). Sin ellos, no podremos construir productos de
información o mapas que nos ayuden a hacer nuestros análisis y tomar las
decisiones en nuestra organización. Esos datos podrán venir de diferentes
fuentes: sensores remotos, GPS, fotografías aéreas, archivos formatos
shapefile, archivos CAD, archivos Excel, etc. Esta información geográfica será
el inicio de partida para empezar a trabajar con los SIG, los cuales nos
permitirán analizarla y extraer toda la información posible para plasmarla en un
mapa que nos ayude a la interpretación de esa información.
 Procedimiento: Al igual que en todas las organizaciones relacionadas con la
tecnología sofisticada, las nuevas herramientas sólo se pueden utilizar con
eficacia si se integran adecuadamente en toda la estrategia empresarial de la
organización Para hacer esto correctamente, se requiere no sólo de las
inversiones necesarias en hardware y software, sino también en el reciclaje y /
o contratación de personal para utilizar la nueva tecnología en el contexto de la
organización adecuada. La aplicación de su SIG sin tener en cuenta el
compromiso organizacional adecuado resultará en un sistema sin éxito.
Simplemente no es suficiente para una organización la compra de un
ordenador con algún tipo de software SIG, contratar a algunos individuos
entusiastas y esperar un éxito inmediato.
 Personal: Una vez tenemos los datos y con qué analizarlos, necesitamos
saber cómo. Aquí es donde entramos en juego los profesionales SIG. Y es que
el profesional SIG es un perfil muy cuestionado (y demandado) en los últimos
años, ya que existen muchas tareas dentro de un análisis SIG, las cuales
necesitan de uno o varios profesionales, incluso profesionales temáticos.
Dentro de los perfiles SIG podemos encontrar dos perfiles fundamentales:
Técnico/Analista SIG. Profesional que se encarga de realizar análisis
geográficos y obtener resultados acorde con la investigación o proyecto que se
esté llevando a cabo. Programador SIG. Desarrollador de partes funcionales de
un SIG de escritorio (o de servidor) y /o de aplicativos web para la visualización
de mapas.

4. ¿ QUE ES UN ARCGIS?

ArcGIS es el nombre de un conjunto de productos de software en el campo de

los Sistemas de Información Geográfica o SIG. Producido y comercializado por
ESRI, agrupando bajo el nombre genérico ArcGIS varias aplicaciones para la
captura, edición, análisis, tratamiento, diseño, publicación e impresión de
información geográfica. Estas aplicaciones se engloban en familias temáticas
como ArcGIS Server, para la publicación y gestión web, o ArcGIS Móvil para la
captura y gestión de información en campo.

5. ¿QUE ES ARCGIS DESKTOP?

Es una de las más ampliamente utilizadas, incluyendo en sus últimas ediciones

las herramientas ArcReader, ArcMap, ArcCatalog, ArcToolbox, ArcScene y
ArcGlobe, además de diversas extensiones. ArcGIS for Desktop se distribuye
comercialmente bajo tres niveles de licencias que son, en orden creciente de
funcionalidades (y coste): ArcView, ArcEditor y ArcInfo.

6. CICLO DE VIDA DEL PROUCTO

El Ciclo de Vida del Producto te indica qué recursos de soporte técnico

están disponibles para tus productos. Te ayuda a prepararte para migrar
a versiones más recientes de tu tecnología Esri, para seguir teniendo a
disposición nuestros servicios de soporte.

Desde la versión 10.5 de ArcGIS, Esri publica una línea de vida del
soporte disponible para cada uno de sus productos. En el lanzamiento
de cada versión, el Ciclo de Vida del Producto te revela en qué fase se
 encuentra tu tecnología y si puedes abrir tu incidencia con nuestro
equipo de soporte.

7. ADIOS ARCGIS DESTOK

No tenemos planes de lanzar un ArcMap 10.9 con las versiones de ArcGIS en

2021”. Esto significa que la serie 10.8.x será la serie de versiones final de ArcMap
y será compatible hasta el 1 de marzo de 2026.
“Recomendamos que los clientes comiencen a migrar sus proyectos y
flujos de trabajo de ArcMap a ArcGIS Pro”.

8. ¿Significa esto que ArcMap desaparecerá?

“No. Incluso después de que finalice el soporte para ArcMaP en

2026, los clientes pueden continuar usando ArcMap siempre
que su licencia sea válida. Sin embargo, todos los esfuerzos de
desarrollo de escritorio se centran en ArcGIS Pro y se anima a los
clientes a migrar a ArcGIS Pro”.

9. QUE SOFTWARE UTILIZAR?

 Arcgis pro
 Qgis
 Gvsig
 Saga
 Whitebox
 Arcgis
10. QGIS
Es un software SIG de código libre, QGIS desarrollado por Open Source
Geospatial Foundation (OSGeo) en C++, que permite la visualización edición y
análisis de datos geográficos. QGIS es un Sistema de Información Geográfica libre
y de Código Abierto.
Al igual que los demás SIG existentes, QGIS permite la creación de mapas con
numerosas capas que pueden ser ensambladas bajo diferentes formatos,
dependiendo de la aplicación.
11. PORQUE QGIS CAMBIA DE NOMBRE EN CADA VERSION?

Qgis basa su hoja de ruta en un calendario de lanzamiento periódico cada 4

meses, es decir, cuando se cumpla este tiempo se lanza una nueva versión. En
los primeros 3meses se producen los nuevos desarrollos y después comienza
un periodo de hibernación de las novedades a implementar, siendo el ultimo
mes para la realización de pruebas, corrección de errores, traducción y
preparación del lanzamiento.
 12. PORQUE USAR QGIS

QGIS permite manejar infinidad de formatos de archivo ráster y vectorial a

través de las bibliotecas GDAL y OGR, así como bases de datos. Algunas de
sus características más importantes son:

 Soporte para la extensión espacial de PostgreSQL: PostGIS.

 Manejo de archivos vectoriales en formato Shapefile, ArcInfo
coverages, MapInfo, GRASS GIS, GeoJSON, MicroStation, AutoCAD
DXF, SpatiaLite y más.
 Soporte para un importante número de archivos ráster (GRASS GIS,
GeoTIFF, TIFF, JPEG, ERDAS, SAGA GIS y muchos más).

13. GRASS GIS

SAGA GIS (System for Automated Geoscientific Analyses) es uno
de los clásicos en el mundo del software libre GIS.
Comenzó principalmente para el análisis del terreno, como el sombreado
de colinas, la extracción de cuencas hidrográficas y el análisis de visibilidad.
Ahora, SAGA GIS es una potencia porque ofrece un conjunto de métodos
geocientíficos de rápido crecimiento a la comunidad geocientífica.
14. SAGAGIS - CARACTERÍSTICAS PRINCIPALES
 Espacio de trabajo
 Histograma
 Atributos
 Propiedades
 Vista del mapa
 Diseño de impresión
 Gráfico de dispersión
 Notificaciones


SISTEMAS DE COORDENADAS Y PROYECCION

EN CARTOGRAFIA DIGITAL

1. ¿REPRESENTACIÓN DE LA TIERRA EN UN PLANO?

Nuestro planeta, tercero en el sistema solar, el mayor de los planetas interiores y al parecer el
más complejo desde el punto de vista físico y biológico, presenta una serie de movimientos lo
cual genera que éste tenga una forma no bien definida resultado de las diferentes fuerzas
internas o externas que influyen. Por ejemplo la gravedad, la fuerza centrifuga influyen es la
diferencia de composición de materiales que la forman o las fuerzas tectónicas que producen
una topografía con accidentes y formas irregulares.

2. ¿SUPERFICIES DE REFERENCIAS?

 LA GEODESIA: es la ciencia que estudia la forma y tamaño de la tierra y las

posiciones sobre la misma.
 ELIPSOIDE: Es la figura geométrica generada por la rotación alrededor de su
eje menor (P,P’). Ésta se aproxima más a forma de la tierra porque es
achatada en los polos y abultada cerca del ecuador (plano ecuatorial EA E'A').
El Elipse gira sobre su eje menor P, P'.
 GEOIDE: Es una figura cuya forma es la de una superficie equipotencial. Es
decir en donde la gravedad terrestre es la misma en cada uno de los puntos
que la forman y esta gravedad es perpendicular al geoide. Esta superficie es
más lisa que la superficie de la tierra pero presenta irregularidades a diferencia
del elipsoide como podemos observar en el gráfico.

3. ¿DATUM?

un datum es un conjunto de puntos de referencia en la superficie terrestre con los cuales las

medidas de la posición son tomadas y un modelo asociado de la forma de la tierra
(elipsoide de referencia) para definir el sistema de coordenadas geográfico.Son puntos de
coincidencia del Geoide con el Elipsoide.

4. ¿ESFERA TERRESTRE Y EJE TERRESTRE?

La tierra posee varios movimientos (traslación, rotación, precisión y nutación).

 Movimiento de rotación: movimiento de la tierra alrededor de su propio eje de oeste a

este
 Movimiento de traslación: movimiento de la tierra alrededor del sol que describe una
forma elíptica y causa los solsticios y equinoccios.

 Solsticios: momento en que los rayos del sol caen perpendicularmente sobre
un trópico. Puede ser de verano o de invierno
 Equinoccio: momento en que los rayos del sol caen perpendicularmente sobre
el ecuador. Puede ser de otoño o primavera

 Movimiento precisión: el eje de rotación de la tierra no es fijo sino que describe un

cono cuyo vértice está en el centro de ella. Se debe a las atracciones gravitatorias
ejercidas por el sol, la luna sobre el ensanchamiento ecuatorial terrestre.

 Movimiento de nutación: Este movimiento que se superpone al de precesión consiste

en un “cabeceo” en forma de elipse de los Polos terrestres. Se da en un periodo de
18,6 años. Estos movimientos determinan puntos o líneas de referencia importantes
para los sistemas de coordenadas.

POLOS GEOGRAFICOS: Polo Sur y Polo Norte de acuerdo a su posición por encima
o por debajo del ecuador. El eje de rotación de la tierra, rota de oeste a este y tiene una
inclinación con respecto al eje de la órbita o eje de la eclíptica de 23º27´ y con relación
 al plano de la eclíptica es de 66º33´. Estos sirven de punto de partida para establecer
la estructura geométrica de líneas imaginarias que conforman la cuadricula geográfica

ECLÍPTICA: circunferencia máxima de la esfera celeste descrita por el movimiento

aparente del sol en el curso del año, que corta Ecuador en ángulo de 23º y 27 minutos.
Orbita descrita por la tierra en su movimiento alrededor del sol.

5. ¿LÍNEAS IMAGINARIAS?

Líneas referenciales trazadas en base al eje terrestre y los polo geográficos. La utilidad de
estas líneas consiste en que permiten fijar direcciones, localizar puntos y zonas en forma
absoluta, mediante líneas de referencias reconocidas internacionalmente.

 Ecuador: Circulo máximo a igual equidistancia de los polos. Llamado también

paralelo base, paralelo origen o paralelo máximo. Divide al globo terrestre en
dos porciones idénticamente iguales: hemisferio Norte o Boreal y hemisferio
Sur o Austral. Está localizado a los 0° de latitud.
 Paralelos geográficos: Son círculos menores distribuidos en igual
equidistancia de uno principal, denominado ECUADOR. Sus planos son
perpendiculares al eje terrestre y paralelo al ecuador. Entre los paralelos los de
mayor importancia son: El trópicos de cáncer (a los 23º27` de latitud norte),
trópico de capricornio (23º27`de latitud sur) y el círculo polares ártico (66º33`
de latitud norte) y círculo polar antártico (66º33` de latitud sur). Estos junto con
el ecuador reciben el nombre de paralelos notables. Estos Paralelos Notables
dividen astronómicamente a la tierra en cinco grandes zonas climáticas.

 Meridiano de Greenwich: Semicírculo máximo que va de polo a polo

geográfico. Es aquel que se ha establecido como punto de partida desde el
cual se mide la longitud geográfica y tiene un valor de 0° de longitud.
Convencionalmente el meridiano de Greenwich y el meridiano 180° dividen a la
tierra en dos proporciones idénticamente iguales denominados: Hemisferio
Oeste y occidental y hemisferio este u oriental El meridiano de Greenwich
constituye un punto de referencia para el establecimiento de los usos horarios.
Este pasa por la ciudad de Londres (Inglaterra) y es responsable de la medida
del tiempo universal o tiempo de Greenwich.

 Meridianos geográficos: Semicírculo máximo que van de polo a polo y

bisectan al ecuador en ángulo recto.

Tiempo universal: Escala de tiempo basada en el movimiento diurno

promedio del Sol. Hay que sumarle una hora (en invierno) o dos (en verano)
 para obtener la hora oficial en la Península Ibérica, Baleares, Ceuta y Melilla.
En Canarias, el tiempo universal se corresponde con el oficial durante e l
invierno, pero hay que sumarle una hora en verano. Estos cambios horarios
son debidamente anunciados cuando se producen.
Huso horario: Los 15 grados que abarcan al Este y al Oeste de los meridianos
cero, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165 y 180. Cada 15 grados
hay una hora completa de diferencia.

6. ¿SISTEMA DE COORDENADAS?

Coordenadas geográficas

Es aquel procedimiento que nos permite expresar en grados, minutos y segundos la ubicación
absoluto de un punto sobre el terreno o sobre el mapa, carta o plano mediante un paralelo y un
meridiano

¿LATITUD?

Es la distancia arco del meridiano (AB O DE) medido en grados, minutos y segundos desde
ecuador a cualquier punto de la tierra. Se mide en dirección norte o sur y varia de 0 a 90 grados
por arriba o debajo del ecuador. Es igual para todos los puntos situados en un mismo paralelo.
La latitud puede ser norte (boreal positiva) o sur (austral o negativa).

EJEMPLO

Punto X (66° 33’ 9’’ N)

66 grados, 33 minutos, 9 segundos latitud norte

¿LONGITID?

Es la distancia arco del meridiano (AD o DF) medido en grados, minutos y segundos desde el
meridiano de Greenwich a cualquier punto de la tierra. Se mide en direccio este u oeste a partir
de dicho meridiano y varia de 0 a 180 grados por arriba o debajo del ecuador.

EJEMPLO
Punto Y (11°4´13´´E)

11 grados, 4 minutos, 13 segundos longitud este

 7. LA INSOLACION

La insolación terrestre depende de la latitud. Dada la distancia que nos separa del Sol, los
rayos luminosos que llegan hasta nosotros son prácticamente paralelos. La inclinación con que
estos rayos inciden sobre la superficie de la Tierra es, pues, variable según la latitud. En la
zona intertropical, a mediodía, caen casi verticales, mientras que inciden tanto más inclinados
cuanto más se asciende en latitud, es decir cuanto más nos acercamos a los Polos. Así se
explica el contraste entre las regiones polares, muy frías y las tropicales, muy cálidas.

Posición absoluta: se determina a través de las coordenadas geográficas (latitud y longitud).

Posición relativa: permite localizar distintos espacios territoriales a partir de tomar otro
espacio territorial como referencia.

8. ¿COORDENADAS PLANAS?

Conjunto de líneas rectas que se cortan perpendicularmente sobre un mapa plano teniendo en
cuenta el tipo de proyección utilizada. Este sistema consiste en verdaderos cuadrados que se
superponen en la red geográfica

 Coordenada de la red militar: La red militar utiliza el metro como unidad de longitud.
La red consiste en un conjunto de cuadrados, cada uno de ellos de 1000m de lado.

Actualmente en el Perú en muchos trabajos utilizamos un sistema de red militar de

coordenadas planas único para todo el mundo y que se encuentran en la mayor parte
de los mapas y puntos geográficos. La numeración de las líneas verticales aumentan
hacia el Este, es decir hacia la derecha. La numeración de las líneas horizontales
aumentan hacia el Norte, es decir hacia arriba. Al dar las coordenadas de esta red se
indica en primer lugar el número de metros hacia el Este (derecha), a continuación el
número de metros hacia el Norte (arriba).

X=392400 E (Longitud)
Y=8563200 N ( Latitud)

PREGUNTAS DEL EXAMEN

1. QUE SON LAS COORDENAS GEOGRAFICAS Y UTM Y DEE UN EJEMPLO
DE CADA UNA DE ELLAS

Las coordenadas geográficas es aquel procedimiento que nos permite expresar en

grados, minutos y segundos la ubicación absoluta de un punto sobre el terreno o sobre
el mapa, carta o plano mediante un paralelo y un meridiano. dentro de ellas se
encuentra la latitud y longitud. Ejemplo punto x ( 66° 33’ 9’’ N 11°4´13´´E) que es 66
grados, 33 minutos, 9 segundos latitud norte y 11 grados, 4 minutos, 13 segundos
longitud este.

Las coordenadas UTM es un sistema de coordenadas basado en la proyección

cartográfica transversa de Mercator, que se construye como la proyección de
Mercator normal, pero en vez de hacerla tangente al Ecuador, se la hace secante a
un meridiano. Se expresa en metros. Un ejemplo de coordenas UTM es 29T
548929 4801142, que es la ubicación del Concello de A Coruña, donde 29
indica la zona UTM, T la banda UTM, el primer número (548929) es la distancia
en metros al Este y el segundo número (4801142) es la distancia en metros al
norte.

2. INGRESE LAS SIGUIENTES COORDENADAS AL ARCGIS Y MENCIONE EL

AREA Y PERIMETRo

3. ¿MEDIANTE UN EJEMPLO DESCRIBA LO QUE HACE UN SIG?

 Captura de la información: normalmente mediante de digitalización,

procesamiento desde satélite, fotografías, vídeos y aerofotogramétricos.
 Almacenamiento y codificación: A partir de la recepción se realizan
procesos de codificado y se almacenan en ficheros, teclados, soportes
digitales, etc
 manipulación: A partir del objeto almacenado se aplican procesos de
depurado si son necesarios.
 análisis: Dada la magnitud de un SIG, se realizan análisis detallados a
las diferentes consultas que se realicen.
 Generación de resultados: Exportando los resultados de las consultas
requeridas.
4. ¿Con sus propias palabras describan la diferencia entre SIG Y
AUTOCAD?

Las diferencias consisten en el volumen y diferente de la base de datos, mayor

volumen de la diversidad de información, y la naturaleza almacenamiento y
tecnología de soporte lógico (software) que especializada de los métodos de
análisis presentes en supere las capacidades funcionales gráficas ofrecidas por
las un SIG. Estas diferencias pueden ser tan grandes, que soluciones CAD. un
sistema eficiente para CAD puede no ser el apropiado para un SIG y viceversa

5. ¿Cuál es la información para una base de datos?

Un sistema de bases de datos en el cual la mayoría de los mismos están espacialmente

indexados, y que dispone de un conjunto de procedimientos destinados a responder
cuestiones acerca de las entidades espaciales de la base de datos. Un potente
 conjunto de herramientas para recoger, almacenar, recuperar, transformar y visualizar
datos geoespaciales del mundo real para un conjunto particular de propósitos.

6. REALIZAR LOS PASOS DE LA PRACTICA 01

 Abrir el Google earth y descargar (en buena calidad) una imagen de jaen y
ponerle cuatro puntos en la imagen que se descarga, alrededor de donde
vivimos a cierta distancia haciendo un polígono de 4 puntos.
 Sacar las 4 coordenadas de los 4 puntos tomados en el erth y pasarlos a un
Excel.
 Abrir el arcgis y configurarlo en zona 17s .
 Luego creamos un shapefile de punto en zona 17s y después darle estar
edición para poder agregar las coordenadas, abrimos créate freature (punto),
y luego ingresamos las coordenadas dando anticlip y clip absolute X,Y y
agremos los 4 puntos.
 Luego se agrega en la tabla de contenidos (add field) para nombrar los
puntos (1,2,3,4) y guardamos la edición.
 Luego voy agregar datos y agrego la imagen descargada.
 Luego se georreferencia en agregando puntos de control de la imagen con
los puntos agregados en el shaperfile.
 Después de georreferenciar le damos en exportar data.
 Luego creamos otros shapefile que diga manzanas (polígono), calles
(polilínea) en zona 17s.
 En el shapefile de manzanas se pone estar edición para aser los polígonos
(manzanas) en la imagen y damos stop editing y gurdar edición.
 Luego empezamos la edición del shaperfile calles (polilínea) y hacemos
polilínea de todas las calles en la imagen , uego stop editing y guardamos
edición.
 En las manzanas abrimos la tabla de atributos y ponemos add field para
poner los nombres de las manzanas, comenzamos edición agregamos los
nombres y guardamos la edición.
 Y para diferenciar con colores las manzanas, damos anticlip a manzanas,
propiedades y en simbología,categoría valued field= nombre y agregamos
todos los valores, y en label agregamos para que aprescar los nombres.
 Luego ir a layout view, luego en file y le damos en page and print setup,
configuramos en a3, vertical en el centro y aceptar.
 Luego creamos cuadros para alinear la imagen y luego se le agrega el norte.
 Luego agrega el grids y se le regula el intervalo de la grids, y luego se ingresa
en label (adicionales propiedades) para que no salgan los 6 ceros, lo cual se
le pone que no salgan ceros.
 Después se inserto el logo de la unc en insert (picture)
 Luego se agrega la escala grafica en metros
 Luego se agrego el logo del colegio de ingenieros
 Luego se agrego la escala de textos (Cm en Km)
 Luego exportamos el mapa en JPEG.
7. Mediante un grafico EXPLIQUE EL ORIGEN DE LAS LATITUDES Y LONGITUDES

8. CUANTAS ZONAS TIENE EL PERU Y EN QUE ZONA SE ENCUENTRA JAEN

El Perú tiene 03 zonas 17s,18s y 19s y jaén se encuentra en la zona 17 s.

9. tqq
