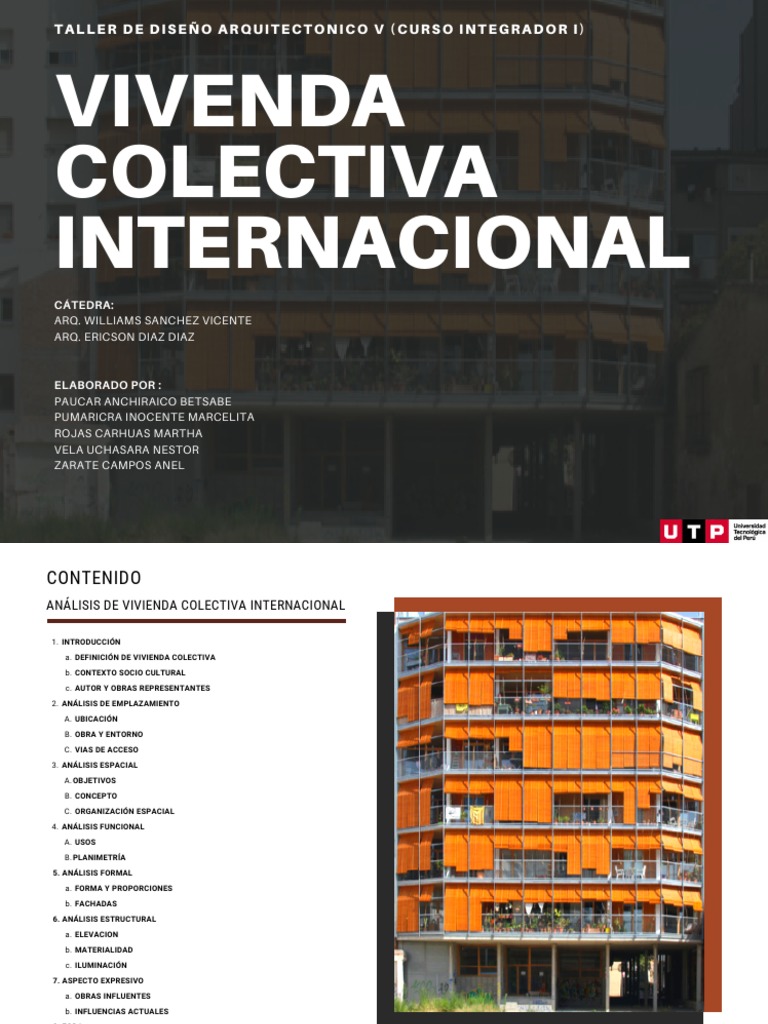

Vivenda Colectiva Internacional: Taller de Diseño Arquitectonico V (Curso Integrador I)

TALLER DE DISEÑO ARQUITECTONICO V (CURSO INTEGRADOR I)
VIVENDA
COLECTIVA
INTERNACIONAL
CÁTEDRA:
ARQ. WILLIAMS SANCHEZ VICENTE
ARQ. ERICSON DIAZ DIAZ
ELABORADO POR :
PAUCAR ANCHIRAICO BETSABE
PUMARICRA INOCENTE MARCELITA
ROJAS CARHUAS MARTHA
VELA UCHASARA NESTOR
ZARATE CAMPOS ANEL
CONTENIDO
ANÁLISIS DE VIVIENDA COLECTIVA INTERNACIONAL
1. INTRODUCCIÓN
a. DEFINICIÓN DE VIVIENDA COLECTIVA
b. CONTEXTO SOCIO CULTURAL
c. AUTOR Y OBRAS REPRESENTANTES
2. ANÁLISIS DE EMPLAZAMIENTO
A. UBICACIÓN
B. OBRA Y ENTORNO
C. VIAS DE ACCESO
3. ANÁLISIS ESPACIAL
A. OBJETIVOS
B. CONCEPTO
C. ORGANIZACIÓN ESPACIAL
4. ANÁLISIS FUNCIONAL
A. USOS
B. PLANIMETRÍA
5. ANÁLISIS FORMAL
a. FORMA Y PROPORCIONES
b. FACHADAS
6. ANÁLISIS ESTRUCTURAL
a. ELEVACION
b. MATERIALIDAD
c. ILUMINACIÓN
7. ASPECTO EXPRESIVO
a. OBRAS INFLUENTES
b. INFLUENCIAS ACTUALES
8. FODA
9. CONCLUSIONES
10. REFERENCIAS
INTRODUCCIÓN
Para el análisis del caso internacional, se da inicio con la

introducción. Conociendo más sobre una vivienda colectiva y así dar
lugar al vivienda colectiva La Borda que es una obra referente
ubicado en España.
TALLER V 2021
DEFINICIÓN DE VIVIENDA COLECTIVA INTRODUCCIÓN
¿QUE ES UNA VIVIENDA

COLECTIVA?
Una vivienda colectiva es el

conjunto de viviendas
individuales,
independientemente de la
forma, se caracteriza por el bajo
costo, espacios limitados y el uso
de ambientes compartidos.
En este tipo de viviendas se

pueden encontrar modelos
repetitivos, y un diseño que opta
Proyectos de viviendas colectivas en zonas de alta densidad de actividades. Fuente: https://www.archdaily.pe/pe/875526/8-proyectos-de-vivienda-colectiva-en-zonas-densificadas-de- por la sostenibilidad.
colombia
ALUMNO: LÁMINA:
T-V
TEMA: CÁTEDRA:
PAUCAR ANCHIRAICO BETSABE FECHA:
VIVIENDA COLECTIVA ARQ. WILLIAMS SANCHEZ VICENTE
PUMARICRA INOCENTE MARCELITA
VELA UCHASARA NESTOR 26/08/2021 A-2
ARQ. ERICSON DIAZ DIAZ ZARATE CAMPOS ANEL 4-44
ROJAS CARHUAS MARTA
CONTEXTO SOCIOCULTURAL INTRODUCCIÓN
Inmigración por la ruta canaria. Fuente:

//www.lavanguardia.com/politica/20210108/
6173134/espana-cabeza-ue-inmigracion-ruta-canaria.html
La economía de españa.
Fuente:http://www.elcaptor.com/economia/economi Finaliza la construcción de la
Ex- presidente Pool Moncloa afirma la recuperación de a-de-espana-traves-indicadores
empleos. Fuente://www.lamoncloa.gob.es/presidente/a Borda.
ctividades/Paginas/2014/261214balance.aspx
Se registra más salidas que El aumento de las llegadas de
Recuperación de empleo y egresos, debido a los gastos inmigrantes ha producido un
crecimiento económico. de la Seguridad Social, que crecimiento de la población
Asimismo, el Edificio la costean las pensiones, el española en 75.000 personas
Borda entra en proyecto desempleo y la sanidad. (primer semestre de 2018),
2014 2015 2016 2017 2018
Crecimiento del PBI del 3,2 % Para este presente fecha

y el desempleo bajó hasta el España recupera de manera
23,78 %. temporal de todo el PIB
perdido durante la crisis.
TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:
T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

CRITICA
ARQ. ERICSON DIAZ DIAZ PUMARICRA INOCENTE MARCELITA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
5-44
ROJAS CARHUAS MARTA
ARQUITECTOS INTRODUCCIÓN
LACOL (ARQUITECTURA COOPERATIVA) ARQUITECTA SOBRESALIENTE:

CRISTINA GAMBOA
Es un estudio de 14 arquitectos que iniciaron en el barrio de Sants, en Barcelona, el año 2009.
Cristina es cofundadora de Lacol. Es
Todos ellos estudiantes de la Escuela Técnica Superior de Arquitectura de Barcelona (ETSAB- arquitecta y profesora colegiada Estudió en
UPC), coincidieron en la promoción del 85. la ETSAB y en la Universidad de Stuttgart.
La forma de trabajo de este grupo es proponer nuevas formas de pensar y hacer arquitectura a Actualmente es profesora en AA (MPhil en
favor de un cambio social, cuentan con más de 30 obras y 4 de ellas son viviendas colectivas. Arquitectura y Diseño Urbano - Ciudades
Proyectivas), y ETSAB (DPA PIII_IV Vivienda
Algunos reconocimientos son: Premio Ciudad de Barcelona en el año 2018, Finalista en los debuts Colectiva Contemporánea, Profesora
Award de la Trienal de Lisboa en el 2019 y el premio Moira Gemmill los W Awards en el 2020. Asociada).
Arquitecta de grupo LACOL.

Arquitectos pertenecientes del grupo LACOL. Fuente: http://www.lacol.coop/nosaltres/ Fuente://www.mchmaster.com/es/profesores/
cristina-gamboa/

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
6-42
ROJAS CARHUAS MARTA
OBRAS INTRODUCCIÓN
LA BALMA
VIVIENDAS COLECTIVAS
LACOL cuenta con muchos proyectos presentados y en su mayoría se encuentra en la región de Barcelona.
De las cuales 4 de ellas ya han sido ejecutadas y otras en proceso. Sin embargo, daremos a conocer dos de
ellos a continuación.
Vista en perspectiva del edificio la Balma. Fuente:

http://www.lacol.coop/projectes/la-balma/
Datos de la obra:
Ubicación: Calle Espronceda
131-135, Barcelona
AÑO: 2017
LA RAVAL
Vista área del proyecto la Raval. Fuente:

http://www.lacol.coop/projectes/
cooperativa-la-raval-manresa/
Datos de la obra:
Ubicación: Plaza del Hospital,
Manresa
Proyectos del grupo LACOL. Fuente: https://www.youtube.com/watch?v=xU1G_X65nLs
AÑO: 2018-2019

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
7-44
ROJAS CARHUAS MARTA
ANÁLISIS DE
EMPLAZAMIENTO
Se realiza el análisis del emplazamiento y entorno dónde se

encuentra el Edificio la Borda. De tal forma que nos permita también
conocer su accesibilidad desde el exterior.
TALLER V 2021
UBICACIÓN
UBICACIÓN ANÁLISIS DE EMPLAZAMIENTO
O N N
O O
S E E
S S
Barcelona
España La Borda
Mapa de Europa. Fuente: https://www.istockphoto.com/es/vector/ Mapa de ubicación del Edificio La Borda. Fuente:
mapa-gráfico-vectorial-de-europa-con-estados-miembros-de-la- Mapa geográfico de España. Fuente:
https://www.google.com/maps/place/La+Borda/@41.3676866,2.13
unión-europea-con-gm1150436537-311415425 https://historiadelaliga1.weebly.com/espanyol.html
29024,16.65z
INFORMACIÓN TÉCNICA
Autor: Lacol
Emplazamiento: Constitució 85-89, Barcelona; España UBICACIÓN:
Año: Proyecto 2014 / Ejecución: febrero 2017 - octubre 2018 Calle Constitución
Cliente: La Borda, cooperativa d’habitatges en cessió d’ús 85-89, Con Batló
Superficie construida: 3.000 m² Barrio La Bordeta,
Barcelona, España

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
9-44
ROJAS CARHUAS MARTA
OBRA Y ENTORNO ANÁLISIS DE EMPLAZAMIENTO
LEYENDA:
N
7 O
Bloque once (biblioteca, auditorio, espacio de

E
encuentro. salas de reuniones, aulas, palestra)
S
Talleres (taller de infraestructura/ carpintería)
Imprenta, centro documentación de movimientos

sociales, taller de cerveza, espacio de arte
4
Talleres de reparación de vehículos, almacén, huertas
comunitarias, espacio infantil. espacio circo y teatro.
3 2 1 Huertas comunitarias
5 6
Parque para perros
8
La Borda
L' Arcádia (Escuela cooperativa en desarrollo)

9
Coópolis (Espacio para la economía social en desarrollo)
La Borda nace en el 2012 en el contexto de la recuperación

comunitaria del espacio industrial de Can Batló, además de la
carencia de viviendas en gran cantidad.
Debido a esta activa participación comunitaria de los usuarios,

se logró la creación de la Borda y así mismo la implementación
de las diferentes edificaciones que ahora se ubican alrededor
del edificio, lo cual influye mucho debido a los diferentes
servicios que ofrecen en cada una de ellas, donde se ocupó
terreno sin uso de propiedad pública, con el objetivo de
transformar la ciudad.
Cartografía de la recuperación vecinal y construcción colectiva [2011-2016]
Recuperado de http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
10-44
ROJAS CARHUAS MARTA
VÍAS DE ACCESO ANÁLISIS DE EMPLAZAMIENTO
Ingreso: Vía 101 Carrer de la

Constitució O
LEYENDA:
E
S
Vía principal
Vía secundaria
La borda
Imágenes obtenidas de Google Maps. Fuente:
https://goo.gl/maps/1BdecFnqWTcMeX5Z7
Ingreso: La Borda se encuentra en la

Vía 79 Rambla de Badal avenida Carrer de la
Constitució, para ello hay
diferentes vías secundarias
que conectan a está.
Entre ellas se encuentra la
Rambla de Badal que a su vez
conecta otras vías.
Imágenes obtenidas de Google Maps. Fuente:
https://goo.gl/maps/1BdecFnqWTcMeX5Z7
Ingreso: Ingreso: Ingreso: Ingreso:

Vía 1 Carrer de Sagunt Vía 3 C. de Parcerisa Vía 5 Carrer d'Hartzenbusch Vía 2 Carrer de Toledo
Imágenes obtenidas de Google Maps. Fuente: Imágenes obtenidas de Google Maps. Fuente: Imágenes obtenidas de Google Maps. Fuente: Imágenes obtenidas de Google Maps. Fuente:
https://goo.gl/maps/1BdecFnqWTcMeX5Z7 https://goo.gl/maps/1BdecFnqWTcMeX5Z7 https://goo.gl/maps/1BdecFnqWTcMeX5Z7 https://goo.gl/maps/1BdecFnqWTcMeX5Z7

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
11-44
ROJAS CARHUAS MARTA
ANÁLISIS ESPACIAL
Como tercer ítem tenemos un análisis espacial que nos permita entender la
distribución de cada uno de los ambientes en base a sus objetivos
planteados.
TALLER V 2021
OBJETIVOS DEL EDIFICIO LA BORDA ANÁLISIS ESPACIAL
Según su manifiesto, su proyecto quiere hacer frente a “la necesidad de acceder a una vivienda digna, social, asequible y
ambientalmente sostenible con la voluntad de fomentar nuevas formas de convivencia y de generar comunidad a través
de la interrelación entre vecinos y vecinas”.
El grupo de habitantes se juntó con el objetivo de perseguir el derecho a la vivienda y, con tal propósito, crearon en 2012
una cooperativa con el fin de construir un edificio residencial en cesión de uso.
Conversatorio del grupo de los arquitectos Fuente: https://www.spanish-architects.com/es/architecture- Conversatorio del grupo de los arquitectos. Fuente: https://www.spanish-architects.com/es/architecture-
news/destacados/la-borda-apuesta-por-un-nuevo-modelo-de-vivienda news/destacados/la-borda-apuesta-por-un-nuevo-modelo-de-vivienda

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
13-44
PRINCIPIOS ANÁLISIS ESPACIAL
Re-definir el programa de la vivienda colectiva
Se pretende trasladar el espacio de habitar privado al espacio

publico para potenciar la vida comunitaria. Algunos de los
espacios comunitarios son: cocina-comedor, lavandería,
espacios polivalente, espacios para invitados, y espacios
exteriores y semi-exteriores como el patio y las azoteas.
Exterior e interior del edificio La borda. Fuente : https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol
Sostenibilidad y calidad ambiental
Se pretende construir el edificio con el menor impacto

ambiental, tanto en la obra como en su vida útil, y sobre todo,
conseguir el confort en las viviendas con el mínimo consumo
para reducir los costes globales de acceso.
Exterior e interior del edificio La borda. Fuente: https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol
Participación de los usuarios
La posterior gestión colectiva implica que la participación de

los usuarios sea la variable más importante del proyecto, de
esta manera se pueden tomar en cuenta sus necesidades y
resolverlas de manera conjunta.
Lacol y los usuarios . Fuente : https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
14-44
CONCEPTO ANÁLISIS ESPACIAL
CONCEPTO
Como en el caso de "las corralas" la idea es ceder parte del espacio

El concepto del edificio la Borda podriamos entenderlo como un modelo privado para en conjunto generar un espacio publico. El espacio
avanzado de "las corralas" publico generado sirve para el uso común y como consecuencia se
promueve la vida comunitaria.
Corrala en la calle Carlos Arniches. Fuente: https://distritocastellananorte.com/las-corralas-historia-de-madrid-en-torno-a-un-patio/ Patio central del edificio La Borda. Fuente : https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
15-44
ROJAS CARHUAS MARTA
ORGANIZACIÓN ESPACIAL ANÁLISIS ESPACIAL
1 Cubierta del patio y

máximas alturas para
conseguir el mejor
1 comportamiento
bioclimático.
El edificio de desarrolla
7 Espacios comunitarios en 2 Densificar la fachada
2 sur para conseguir el entorno de una plaza
planta baja, transición
público-semipúblico-privado. máximo número de central. Consta de 7 pisos.
Recorrido desde la calle que viviendas con
óptimas condiciones En el primer nivel se
atraviesa el edificio, pasando de captación solar y
al lado de los espacios asoleamiento. dispone de un pasadizo
comunitarios colocados en el que conecta el exterior
primer piso.
con un parque que se
3 Volumetría que desarrollará en el futuro.
reconoce las
3 medianeras vecinas y el resto comprende la
va disminuyendo
para cerrar el patio. plaza central y areas
comerciales que colindan
4 Patio central, espacio con la calle principal.
4 principal de Las viviendas
circulación,
estacionamiento de unifamiliares se
bicicletas. desarrollan a partir del
segundo nivel.
En el sexto piso se cuenta
6 7
con una terraza. Los
usuarios les dan múltiples
usos.
El ingreso de luz cenital
se cubre con un techo
6 Pasaje que da 5 Zona
continuidad al Carrer Comercial ligero .
d' Hartzenbusch, colindante a la calle
permitiendo una 5 principal.
conexión directa con
el parque de Can
Batlló. Acceso
principal al edificio.
Vista de organización espacial. Fuente : http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
16-44
ROJAS CARHUAS MARTA
MODULACIÓN ANÁLISIS ESPACIAL
DISPOSICIÓN DE HABITACIONES DIFERENTES TIPOLOGÍAS A

PATRÓN GENERAL OPTAR
Piso 1-2-5-6 Piso 3-4 Piso 1-2-5-6
HABITACIONES
S M L
Piso 3-4
15m²
De acuerdo a este
configuración
podemos tener la
disposición en las
que están ubicadas
en cada planta de
toda la torre
residencial.
4Om²
15m²
55m²
70m²
Modulación de habitaciones. Fuente: https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol/5d420d0b284dd1d5f5000657-edificio-la-borda-lacol-diagramas

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
17-44
ROJAS CARHUAS MARTA
FUNCIONALIDAD
Con el apoyo de la funcionalidad del proyecto nos ayudará a visualizar los

usos que tiene cada ambiente de la edificación.
TALLER V 2021
CONFIGURACIÓN VOLUMETRÍCA FUNCIONALIDAD
La volumetría de La Borda se realizó mayormente en madera y se complementó con losas de hormigón. Esta decisión permitió limitar el proceso de
construcción a seis semanas.
1
Los módulos ocupacionales de
los departamentos con
similares por su tipo de
configuración y de esa forma va
generando la volumetría de la
vivienda colectiva.
1
El patio central fomenta la

sociabilización entre vecinos e
intenta replicar el tipo de
2 interacción que propone el
Volumetría. Fuente: http://www.lacol.coop/wp-
content/uploads/2019/11/PLOT50_lacol.pdf
espacio público y el sentimiento
de comunidad propio de los
Las viviendas, agrupadas sobre
pueblos cercanos a Barcelona.
la fachada sur del volumen en
busca de buena orientación, se
abren hacia el contra frente y La mayor parte de los espacios
conservan la privacidad de la comunitarios de La Borda están
fachada más cerrada hacia la ubicados en la planta baja y
calle. establecen una continuidad con
la calle. Además, articulan la
En esta visual nos ayuda a conexión entre el espacio
visualizar con su entorno y su público y las viviendas situadas
2 3 3 en las plantas superiores.
funcionalidad volumétrica.
Corte transversal. Fuente: http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
19-44
ROJAS CARHUAS MARTA
USOS FUNCIONALIDAD
Terraza
1
La terraza es
usada como
tendedero y a
su vez como
lugar de
descanso.
2 Viviendas Unifamiliares
2 La mayor cantidad de
viviendas se encuentran en
esta parte del proyecto, el área
que se usa para las viviendas
son: 40,60 y 75 m2.
2 1
En total se cuentan con 28
viviendas.
2 3 Area común
2 3 Es el área de lavado, comedor y la cocina(uso común).

4 Plaza Central
2
4 5
5
La plaza central es el lugar Espacios comunitarios.
donde se conectan las Actualidad puestos de comercio.
personas.
Corte perspectivado. Recuperado de : https://maderayconstruccion.com/la-borda-en-a-escala-humana/ 5 Área Social

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
20-44
ROJAS CARHUAS MARTA
ZONIFICACIÓN FUNCIONALIDAD
PLANO PISO 1 PLANO PISO 2 PLANO PISO 3 PLANO PISO 4
LEYENDA:
Área Común / acondicionada
Área Común / no acondicionada
Espacio invitados
Tipología S
Tipología M
Tipología L
Circulación Vertical
PLANO PISO 5 PLANO PISO 6 PLANO PISO 7

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
21-44
ROJAS CARHUAS MARTA
PLANIMETRIA FUNCIONALIDAD
N
N
O
O
E
E
S
S
PLANO EDIFICIO LA BORDA. Recuperado de : https://www.arquine.com/cooperativa-de-vivienda-la-borda/ PLANO

PLANOEDIFICIO
EDIFICIOLA
LABORDA.
BORDA.Recuperado
Recuperadode
de: :https://www.arquine.com/cooperativa-de-vivienda-la-borda/
https://www.arquine.com/cooperativa-de-vivienda-la-borda/
PLANO PISO 1 LEYENDA: PLANO PISO 2

Zona comercial Ingresos
Área Común / acondicionada
Área Común / no acondicionada Tipología S

Aparcamiento de bicicletas Tipología M
Espacio invitados Tipología L

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
22-44
ROJAS CARHUAS MARTA
PLANIMETRIA FUNCIONALIDAD
N
N
O
O
E
E
S
S
PLANO EDIFICIO LA BORDA. Recuperado de : https://www.arquine.com/cooperativa-de-vivienda-la-borda/

PLANO EDIFICIO LA BORDA. Recuperado de : https://www.arquine.com/cooperativa-de-vivienda-la-borda/
PLANO PISO 4 Y 5 PLANO PISO 6

LEYENDA:
Tipología S
Ingresos
Tipología M
Área Común / no acondicionada
Tipología L

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
23-44
ROJAS CARHUAS MARTA
TIPOLOGIA DE VIVENDAS FUNCIONALIDAD
LEYENDA:
15.95m²
15.00m²
15.00m² Habitación
Sala
Baño
17.45m²
4.35m² Terraza
4.35m² Sala de estar
Cocina/ comedor
Circulación
Ingreso principal
15.35m²
15.35m² 17.95m² 15.45m²
17.95m²
4.95m²
4.95m² 4.95m² 5.65m²
Tipología S 4.95m²
40 m2 Tipología M
58 m2
Tipología L
76 m2
Tipologia de viviendas unifamiliares .http://www.laborda.coop/es/proyecto/arquitectura/
LÁMINA:
T-V
TEMA: CÁTEDRA: ALUMNO: ESCALA: FECHA:
ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE
CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
24-44
ROJAS CARHUAS MARTA
ANÁLISIS FORMAL
El proyecto de la vivienda colectiva cuenta con una volumetría que forman

las viviendas a lo largo del recorrido y estas a su vez conforman los edificios
conectados por un espacio en común.
TALLER V 2021
FACHADAS ANÁLISIS FORMAL
La infraestructura común se define a

partir de una matriz homogénea de
unidades habitacionales que genera
una tipología de vivienda no
jerarquizada y apropiable para cada
usuario mediante decisiones
libremente adoptadas
En este tipo de modelos la propiedad

del edificio es colectiva y recae en la
cooperativa. Los cooperativistas
pueden vivir de por vida en él, pero
no pueden vender ni alquilar el piso.
3
Es un sistema que cuida el acceso a la
vivienda e impide la especulación.
1. En esta fachada se evidencia el uso de

mamparas que conecta a su interior
permitiendo el paso de luz y la
visualización de externo a interno
2. El la imagen dos, aquella
configuración de fachada le permite
dentro tener área libre para el acceso
de luz
3. Y finalmente la piel que se usa ante la
radiación del sol.
1
2
Fachada. Fuente: http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf Fachada. Fuente: http://www.lacol.coop/wp-


CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
26-44
ROJAS CARHUAS MARTA
ANÁLISIS ESTRUCTURAL
Edificio La Borda
TALLER V 2021
ELEVACION ANÁLISIS ESTRUCTURAL
2 3 Este es un espacio
Observamos que la fachada son
que sirve para
proyecciones solares que se ha
fomentar la
ido llenando detalles
ventilación cruzada
decorativos como plantas y
y la captación de
muebles
energía en el
invierno
1 2
Todas las
aberturas tanto
LEYENDA
en el exterior 1
como interior se
Contorno Edificio
utilizo mucho la borda
Cooperativa de vivienda La Borda, tipologías de viviendas. Fuente: https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol
madera
Edificaciones
ELEVACION FRONTAL : La mayoría de las viviendas están situadas en la fachada sur del edificio, para
vecinales
aprovechar al máximo la luz y el calor del sol

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
28-44
ELEVACION ANÁLISIS ESTRUCTURAL
2 3
Es un revestimientos que
esta de material de acero
que nos permite una vista de
la estructura
Esta parte es la
1 cubrición superior
que nos permite
tener espacios
3 exteriores como
dos terrazas y
espacios interiores
como jardines de
En la planta baja es la 2 invierno
zona de la calle que

conecta por un
pasaje publico aquí
se empieza ver estas
partes colectivas de
la fachada
1 LEYENDA
Contorno Edificio
Cooperativa de vivienda La Borda, tipologías de viviendas. Fuente: https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol borda
Edificaciones
ELEVACION POSTERIOR : La estructura resulta ser bastante flexible, permitiendo adaptar las viviendas a las vecinales
necesidades futuras de los usuarios

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
29-44
MATERIALIDAD ANÁLISIS ESTRUCTURAL
Vidrio laminado
Madera contralaminada (CLT)
Placa de yeso
El hormigón
El acero
Cooperativa de vivienda La Borda, tipologías de viviendas. Fuente: http://www.lacol.coop/wp-

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
30-44
ROJAS CARHUAS MARTA
CONFORT
FODA AMBIENTAL ANÁLISIS ESTRUCTURAL
1
1
1
3
3
2
4
VERANO INVIERNO
1. - Invernadero abierto para disipar + protección solar 1. - Invernadero cerrado para reducir pérdidas.
2. Galerías abiertas + protección solar 2. - Renovación aire para las viviendas
3. Ventilación cruzada para las viviendas 3. - Galerías (doble piel)
4. Vegetación
Recuperado de http://www.lacol.coop/wp- Recuperado de http://www.lacol.coop/wp-

content/uploads/2019/11/PLOT50_lacol.pdf content/uploads/2019/11/PLOT50_lacol.pdf

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
31-44
ROJAS CARHUAS MARTA
ILUMINACION ANÁLISIS ESTRUCTURAL
Cooperativa de vivienda La Borda, tipologías de viviendas. Fuente: La Borda

Se caracteriza en tener puertas francesas

A su alrededor cuenta con un patio
y balcones de acero livianos para
central que da iluminación directa .
aprovechar al máximo la iluminacion

Se ha diseñado el cubrimiento del

La vivienda aprovecha al máximo la
patio con un invernadero que permite
Cooperativa de vivienda La Borda, tipologías de viviendas. Fuente: luz natural
captar la radiación solar http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
32-44
ROJAS CARHUAS MARTA
ASPECTO EXPRESIVO
Edificio La Borda
TALLER V 2021
OBRAS INFLUYENTES ASPECTO EXPRESIVO
La referencia principal para el proyecto es el modelo 'Andel' y procede de los países escandinavos(DINAMARCA).
INFLUENCIA DE SUECIA INFLUENCIA DE URUGUAY

INFLUENCIAS ALEMANAS

satisfacer las necesidades actuales sin Las cooperativas de vivienda en Berlín a pesar de ser una potencia económica
poner en peligro las necesidades de las Uruguay constituyen un referente mundial, también tiene problemas de
próximas generaciones.. internacional como sistema de vivienda.
Nueva construcción de 43 apartamentos producción social del hábitat. Las cooperativas de vivienda son el segundo
como casa colectiva en el centro de la Desde 1966 son muchas las familias que pilar del cooperativismo alemán.
ciudad de Estocolmo. El objeto ha recibido han construido complejos Las cooperativas de vivienda buscan corregir
atención en varios países europeos. habitacionales, esta problemática.
DEPARTAMENTOS DE MADERA MACIZA EN BERLÍN,[2018]

KV. FÄRDKNÄPPEN, ESTOCOLMO, [1993] COOPERATIVA DE VIVIENDAS COVIOFRIT, [2018] Fuente:
Fuente: http://www.jlark.se/ppics/360_Fasad%20mot%20Timmermansgatan.jpg Fuente: https://www.madera21.cl/wpcontent/uploads/2020/03/viviendas_madera_macizaAlemani
https://www.arquitecturapanamericana.com/wpcontent/uploads/2020/04/982DF.jpg a_1-660x422.jpg?x14401

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
34-44
ROJAS CARHUAS MARTA
INFLUENCIAS ACTUALES ASPECTO EXPRESIVO
REFERENTE PARA FUTUROS PROYECTOS
Actualmente solo hay tres funcionando en Cataluña y otras tres en etapa de planificación(LA BORDA).
“La Comunitat Habitacional” proyecto de vivienda social en Plaza de las Glorias (Barcelona).
COHOUSING ECOLÓGICO ENTREPATIOS – LAS CAROLINAS
Fuente: https://inarquia.es/viviendas-sociales-innovadoras-edificio-madera-barcelona/
Fuente: https://www.entrepatios.org/wp-content/uploads/2021/02/EdificioII-1024x768.jpg

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
35-44
ROJAS CARHUAS MARTA
LA BORDA ACTUALMENTE: ASPECTO EXPRESIVO
Si bien sabemos que se

tuvo el objetivo que es “la
necesidad de acceder a
una vivienda digna, social,
asequible y
ambientalmente
sostenible con la voluntad
de fomentar nuevas
formas de convivencia y de
generar comunidad a
través de la interrelación
entre vecinos y vecinas”.
Actualmente segun el
apoyo del google maps. Aún
mantiene ese enfoque y
objetivo que se tuvo ya que
se mantiene la fachada
segun la fuente tomada con
la foto de 2019.
2
Imágenes obtenidas de Google Maps. Fuente: https://goo.gl/maps/1BdecFnqWTcMeX5Z7 Imágenes obtenidas de Google Maps. Fuente: https://goo.gl/maps/1BdecFnqWTcMeX5Z7
FACHADA PRINCIPAL 2019 FACHADA POSTERIOR 2019

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
36-44
ROJAS CARHUAS MARTA
FODA
Edificio La Borda
TALLER V 2021
FODA
FODA FODA
FORTALEZAS OPORTUNIDADES
El proyecto es un ejemplo de cómo la necesidad urgente de vivienda

puede satisfacerse con una alternativa más equitativa que los
modelos tradicionales. Condiciones de salud y confort climático.
Reducción en el presupuesto constructivo(los miembros participaron Viviendas asequibles, financiación pública, ética y solidaria.
en la construcción del edificio y los espacios comunes). Ambientes sociales que promueven las relaciones entre los
La madera de pino, incrementa el confort climático del edificio. habitantes.
Uso adecuado del diseño bioclimático del edificio y sus numerosos
dispositivos para el ahorro de agua y energía.
DEBILIDADES AMENAZAS
Seguridad (carencia de restricciones en los accesos).

El modelo predominante actual no parece dar soluciones a las En España la cultura de lo común está o estaba bastante
necesidades actuales sedada.
El proyecto se percibe muy cerrado(opiniones de los usuarios). Las decisiones de cada grupo y toman diferentes rumbos
El uso compartido de redes de servicios. según sus necesidades de cada uno.

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
38-44
ROJAS CARHUAS MARTA
FORTALEZAS Y OPORTUNIDADES FODA
Presencia de dos áreas interiores que

Maderas contra laminadas en la funcionan como extención de los espacios
superficie. comunitarios.
Ahorro energético y de recursos.
Vista del interior. Área de lavandería, espacio comunitario. Vista del interior.
Fuente: https://www.youtube.com/watch?v=YQYTrgeT7jY Fuente: https://www.youtube.com/watch?v=YQYTrgeT7jY Fuente: https://www.youtube.com/watch?v=YQYTrgeT7jY
El toldo de noche se cierra para mantener un

ambiente agradable y en verano para abierto. OPORTUNIDADES:
Proyecto con confort, sostenible
FORTALEZAS:
y barato.
Adaptabilidad de la infraestructura
Cesión de terreno por 75 años, en
depende del usuario.
favor de una vivienda colectiva.
Disminución de los consumos de
Interrelación entre vecinos,
energía, así mismo del costo.
generando nuevas formas de
Cuenta con un local comercial en la
convivencia.
primera planta.
Estructura de madera
contralaminada con el objetivo de
Vista área de los mecanismos de confort.
Fuente: https://www.youtube.com/watch?v=YQYTrgeT7jY
reducir el impacto ambiental.

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
39-44
ROJAS CARHUAS MARTA
AMENAZAS Y DEBILIDADES FODA
Paredes exteriores
descuidadas.
Carencia de
restricciones
Fachada posterior de la Borda.
en los accesos. Fuente: Google Maps, 2019.
Fachada posterior de la Borda.
Fuente: Google Maps, Abril 2021.
DEBILIDADES:
Acceso desprotegido en forma de callejón.
Paredes exteriores
descuidadas. Falta de seguridad en la zona de
estacionamiento.
Carencia de restricciones en
los accesos.
Ingreso del edificio.

RecuperGoogle Maps, 2019.
AMENAZAS:
Presencia de un terreno desolado
que se ubica en la fachada posterior
de la edificación.

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
40-40
ROJAS CARHUAS MARTA
CONCLUSIÓN
Actualmente encontramos una sobrevaloración en la

adquisición de una vivienda, lejos de garantizar el fácil
acceso , las empresas privadas buscan su desarrollo
económico personal. Este modelo de vivienda social busca
garantizar el bien común y que todos puedan adquirir un
lugar con las condiciones necesarias para habitar.
Si bien el proyecto se constituye como sostenible, también

crea debilidades y amenazas que se compensan con las
fortalezas y oportunidades de la propuesta urbana,
contribuyendo a mejorar la calidad de vida de los
habitantes y de la población , mejorando y recuperando
espacios públicos.
Cooperativa de vivienda La Borda / Fotografías: Gabriel Lopez
TALLER V 2021
CONCLUSIONES ESPECIFICAS CONCLUSIÓN
A MODO PERSONAL:
A MODO PERSONAL: A MODO PERSONAL:
Considero un punto clave del análisis
poder identificar el FODA y de esta manera se Las viviendas sociales han sido una buena
tendrá en cuenta dicho análisis para el proyecto El edificio la Borda muestra una característica
alternativa muy eficaz en Barcelona, debido a la importante no solo por la forma en que soluciona el
final. También saber que el proyecto se inspira en alza de las rentas de los departamentos, la
otros y es por ello que mediante la investigación se problema de vivienda en Barcelona, al trabajar en
escasez de viviendas y la difícil situación conjunto con el Ayuntamiento y los futuros usuarios,
encontraron como el pionero a Dinamarca y los económica- social que atravesaba España.
numerosos proyectos de viviendas sino también por la organización espacial del edificio,
Por otro lado, la cooperación de los usuarios que al rescatar un concepto clásico de España(corralas)
colectivas,dentro de estas también se evidencio un hizo que el proyecto se logrará, es así que esta
país sur americano (Uruguay),es importante resaltar y potenciarlo al generar más espacios de uso
edificación "la Borda" ha sido de inspiración compartido, que además de permitir crear más
que es el pais que tiene mas años de experiencias en para muchos otros proyectos, debido a los
viviendas sociales. Del mismo modo, resaltar viviendas, al descontar espacios como lavandería de las
diferentes sistemas que se ha utilizado para ser viviendas unifamiliares nos permite incrementar el
mayormente lo positivo que resulta este tipo de de ella un proyecto sostenible, disminuyendo los
viviendas y facilitando las necesidades de la ambiente de comunidad al formar parte del edificio.
gastos individuales de los usuarios.
población.
A MODO PERSONAL:
A MODO PERSONAL:
El edificio a parte de ser un referente
El edificio Borda no solo les brindó a sus
internacional de análisis, nos ayuda a
miembros una casa segura y más
tener una visión mas clara sobre el uso de
asequible, sino que también representa un
los espacios y el cómo integrarlos
ejemplo de cómo la necesidad urgente de
comúnmente entre ellos porque al crear
vivienda puede satisfacerse con una
espacios de uso común se mantienen la
alternativa más equitativa que los modelos
comunidad, cosa que actualmente muchas
tradicionales de propiedad y alquiler
veces no pasa ello , ya que son personas
desconocidas con quién se convive

CRITICA
ZARATE CAMPOS ANEL
S/E
26/08/2021 A-2
42-44
ROJAS CARHUAS MARTA
REFERENCIAS BIBLIOGRÁFICAS
HTTPS://HTTPS://WWW.STUDOCU.COM/EC/DOCUMENT/UNIVERSIDAD-TECNICA-PARTICULAR-DE-LOJA/TALLER-DE-PROYECTOS-
ARQUITECTONICOS-II/ANALISIS-VIVIENDA-COLECTIVA/8799842
HTTPS://HTTPS://WWW.COSASDEARQUITECTOS.COM/2012/06/368-VIVIENDAS-DE-PROTECCION-PUBLICA-VPPB-POR-VOLUAR-
ARQUITECTURA/
HTTPS://WWW.MADERA21.CL/WP-CONTENT/UPLOADS/2020/03/VIVIENDAS_MADERA_MACIZA_ALEMANIA_1-660X422.JPG?X14401
HTTPS://ARQUITECTURACELESTE.FILES.WORDPRESS.COM/2015/09/0022.JPG?W=600&H=400
HTTP://WWW.JLARK.SE/VIEWPROJECT.PHP?PIC=38
LACOL.COOP/WP-CONTENT/UPLOADS/2019/11/PLOT50_LACOL.PDF
HTTP://WWW.LACOL.COOP/PROJECTES/LABORDA/
HTTP://WWW.LABORDA.COOP/ES/PROYECTO/ARQUITECTURA/

Vivenda Colectiva Internacional: Taller de Diseño Arquitectonico V (Curso Integrador I)

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Vivenda Colectiva Internacional: Taller de Diseño Arquitectonico V (Curso Integrador I)

Cargado por

Copyright:

Formatos disponibles

TALLER DE DISEÑO ARQUITECTONICO V (CURSO INTEGRADOR I)

Para el análisis del caso internacional, se da inicio con la

¿QUE ES UNA VIVIENDA

Una vivienda colectiva es el

En este tipo de viviendas se

Inmigración por la ruta canaria. Fuente:

2014 2015 2016 2017 2018

Crecimiento del PBI del 3,2 % Para este presente fecha

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

LACOL (ARQUITECTURA COOPERATIVA) ARQUITECTA SOBRESALIENTE:

Arquitecta de grupo LACOL.

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Vista en perspectiva del edificio la Balma. Fuente:

Vista área del proyecto la Raval. Fuente:

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Se realiza el análisis del emplazamiento y entorno dónde se

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Bloque once (biblioteca, auditorio, espacio de

Talleres (taller de infraestructura/ carpintería)

Imprenta, centro documentación de movimientos

L' Arcádia (Escuela cooperativa en desarrollo)

La Borda nace en el 2012 en el contexto de la recuperación

Debido a esta activa participación comunitaria de los usuarios,

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Ingreso: Vía 101 Carrer de la

Ingreso: La Borda se encuentra en la

Ingreso: Ingreso: Ingreso: Ingreso:

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Re-definir el programa de la vivienda colectiva

Se pretende trasladar el espacio de habitar privado al espacio

Sostenibilidad y calidad ambiental

Se pretende construir el edificio con el menor impacto

Exterior e interior del edificio La borda. Fuente: https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol

Participación de los usuarios

La posterior gestión colectiva implica que la participación de

Lacol y los usuarios . Fuente : https://www.archdaily.pe/pe/922182/edificio-la-borda-lacol

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Como en el caso de "las corralas" la idea es ceder parte del espacio

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

1 Cubierta del patio y

Vista de organización espacial. Fuente : http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

DISPOSICIÓN DE HABITACIONES DIFERENTES TIPOLOGÍAS A

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

Con el apoyo de la funcionalidad del proyecto nos ayudará a visualizar los

El patio central fomenta la

Corte transversal. Fuente: http://www.lacol.coop/wp-content/uploads/2019/11/PLOT50_lacol.pdf

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:

T-V ARQ. WILLIAMS SANCHEZ VICENTE PAUCAR ANCHIRAICO BETSABE FECHA:

2 3 Es el área de lavado, comedor y la cocina(uso común).

TEMA: CÁTEDRA: ALUMNO: ESCALA: LÁMINA:
