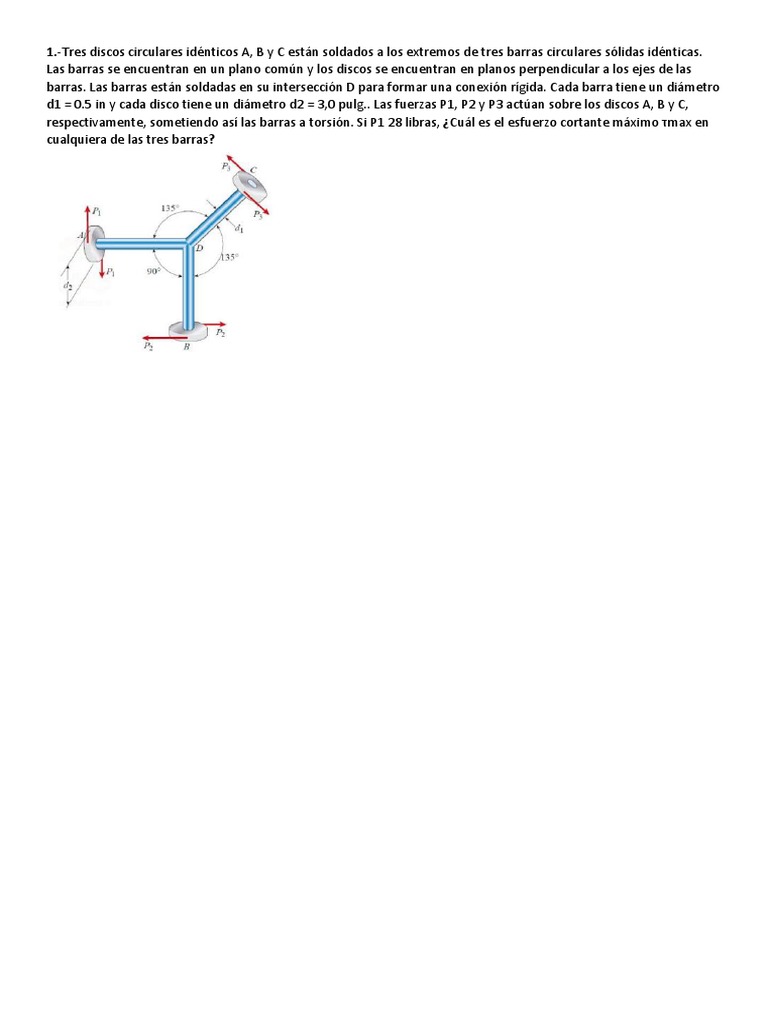

1.-Tres discos circulares idénticos A, B y C están soldados a los extremos de tres barras circulares sólidas idénticas.

Las barras se encuentran en un plano común y los discos se encuentran en planos perpendicular a los ejes de las
barras. Las barras están soldadas en su intersección D para formar una conexión rígida. Cada barra tiene un diámetro
d1 = 0.5 in y cada disco tiene un diámetro d2 = 3,0 pulg.. Las fuerzas P1, P2 y P3 actúan sobre los discos A, B y C,
respectivamente, sometiendo así las barras a torsión. Si P1 28 libras, ¿Cuál es el esfuerzo cortante máximo τmax en
cualquiera de las tres barras?
2.-El eje impulsor para la hélice de un aerodeslizador tiene 6 m de largo. Si el motor entrega 4 MW de potencia al eje
cuando las hélices rotan a 25 rad>s, determine el diámetro interno requerido del eje si el diámetro externo es de 250
mm. ¿Cuál es el ángulo de giro del eje cuando está en operación? Considere que τperm = 90 MPa y G = 75 GPa.
3.- Una barra circular sólida ABC consta de dos segmentos, como se muestra en la figura. Un segmento tiene un
diámetro d1=56 mm y longitud L1= 1,45 m; el otro segmento tiene un diámetro d2 = 48 mm y longitud L2= 1,2 m.
¿Cuál es el par de torsión admisible si el esfuerzo cortante para que no exceda los 30 MPa y el ángulo de torsión
entre los extremos de la barra no debe exceder 1.25°? (Suponga que G=80 GPa.).
4.- Una barra no prismática ABC de una cruz circular sólida sección está cargada por pares distribuidos (ver figura). La
intensidad de los pares, es decir, el par por unidad de distancia, se denota T(x) y varía linealmente desde cero en A
hasta valor máximo T0/L en B. El segmento BC tiene una distribución lineal par de intensidad T(x)=T0/3L de signo
contrario al aplicado a lo largo de AB. Además, el momento polar de inercia de AB es el doble de BC, y el módulo de
elasticidad cortante del material es G

(a) Encuentre el par de reacción RA.

(b) Encuentre momentos de torsión internos T(x) en segmentos AB y BC.

(c) Encuentre la rotación ΦC

(d) Encuentre el esfuerzo cortante máximo τmax y su ubicación a lo largo de la barra.

(e) Dibuje el diagrama de momentos de torsión (TMD: T(x), 0 < x < L).
5.- Una barra prismática AB de longitud L y circular sólida sección transversal (diámetro d) está cargada por un par
distribuido de intensidad constante t por unidad de distancia (ver figura). (a) Determine el esfuerzo cortante máximo
τmax en la barra. (b) Determine el ángulo de giro f entre los extremos de la varilla.
6.- Dos tubos huecos están conectados por un pasador en B que se inserta en un agujero perforado a través de
ambos tubos en B (ver vista de sección transversal en B). Tubo BC se ajusta perfectamente en el tubo AB pero
desprecie cualquier fricción en la interfaz. Diámetro interior y exterior del tubo di (i =1, 2, 3) y pasador diámetro dp
están etiquetados en la figura. El par T0 es aplicada en la unión C. El módulo de elasticidad a cortante de la el
material es G Encuentre expresiones para el par máximo T0,max que se puede aplicar en C para cada uno de los
siguientes condiciones.

(a) El cortante en el pasador de conexión es menor que algunos valor permitido ( τpin τpermisible).

(b) El cortante en el tubo AB o BC es menor que algún valor permitido (τtubo τpermisible).

(c) ¿Cuál es la rotación máxima ΦC para cada uno de los casos? (a) y (b) anteriores?
7.- Un motor entrega 275 hp a 1000 rpm al final de un eje (ver figura). Los engranajes en B y C sacan 125 y 150 hp,
respectivamente. Determine el diámetro requerido d del eje si el esfuerzo cortante permisible es de 7500 psi y el
ángulo de giro entre el motor y el engranaje C está limitada a 1,5°. (Asumir G= 11.5 x 106 psi, L1= 6 pies y L2= 4 pies).
8.- Para el eje mostrado en la figura, calcule el ángulo de torsión de las poleas B y C con respecto a A. El diámetro del
eje de acero es de 35 mm a todo lo largo de ella. Los pares de torsión son T1= 1500 N*m, T2 = 1000 N-m, T3 = 500 N-
m. Las longitudes son L1= 500 mm, L2 = 800 mm..
9.- Un tubo AB uniformemente ahusado de forma circular hueca la sección transversal se muestra en la figura. El
tubo tiene constante espesor de pared t y longitud L. Los diámetros promedio en los extremos son dA y dB = 2dA. El
momento polar de inercia puede ser representado por la fórmula aproximada JP = π3t/4. Deduzca una fórmula para
el ángulo de torsión F del tubo cuando está sometido a pares T que actúan en los extremos.
