FUSIBLES

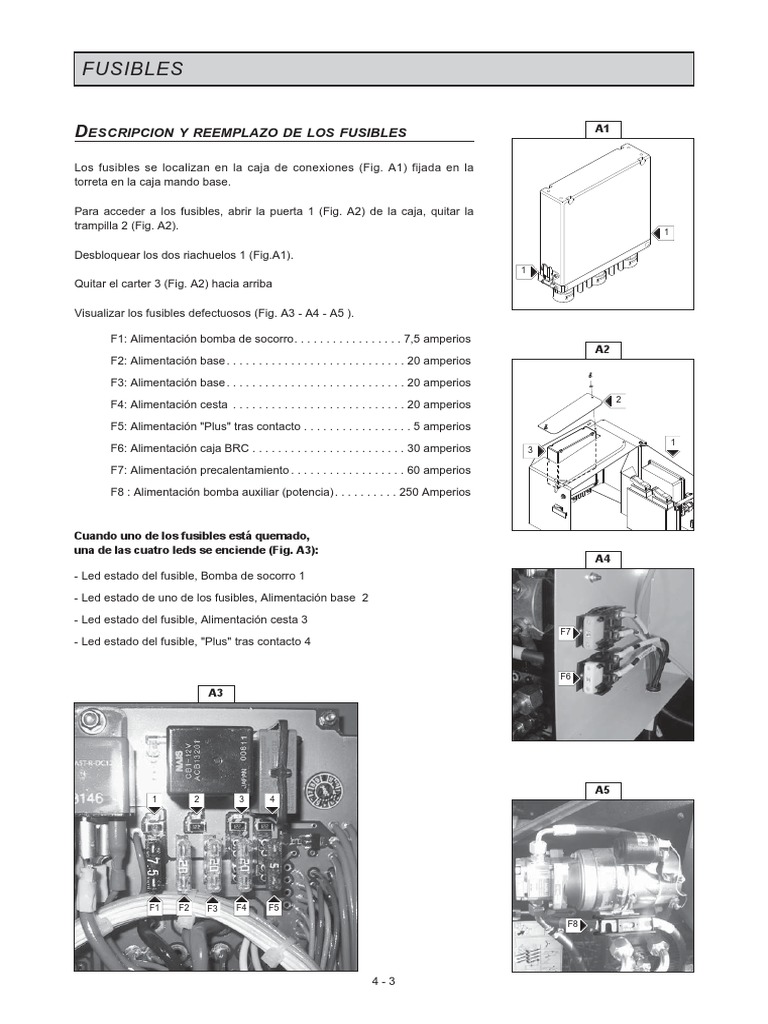

DESCRIPCION Y REEMPLAZO DE LOS FUSIBLES A1

Los fusibles se localizan en la caja de conexiones (Fig. A1) fijada en la

torreta en la caja mando base.

Para acceder a los fusibles, abrir la puerta 1 (Fig. A2) de la caja, quitar la
trampilla 2 (Fig. A2).
1

Desbloquear los dos riachuelos 1 (Fig.A1).

1
Quitar el carter 3 (Fig. A2) hacia arriba

Visualizar los fusibles defectuosos (Fig. A3 - A4 - A5 ).

F1: Alimentación bomba de socorro. . . . . . . . . . . . . . . . . 7,5 amperios

A2
F2: Alimentación base . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 amperios

F3: Alimentación base . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 amperios

2
F4: Alimentación cesta . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 amperios

F5: Alimentación "Plus" tras contacto . . . . . . . . . . . . . . . . . 5 amperios

1
F6: Alimentación caja BRC . . . . . . . . . . . . . . . . . . . . . . . . 30 amperios 3

F7: Alimentación precalentamiento . . . . . . . . . . . . . . . . . . 60 amperios

F8 : Alimentación bomba auxiliar (potencia) . . . . . . . . . . 250 Amperios

Cuando uno de los fusibles está quemado,

una de las cuatro leds se enciende (Fig. A3):
A4
- Led estado del fusible, Bomba de socorro 1

- Led estado de uno de los fusibles, Alimentación base 2

- Led estado del fusible, Alimentación cesta 3
F7
- Led estado del fusible, "Plus" tras contacto 4

F6
A3

A5
1 2 3 4

F1 F2 F3 F4 F5
F8
