ESTÁTICA

FUERZAS INTERNAS

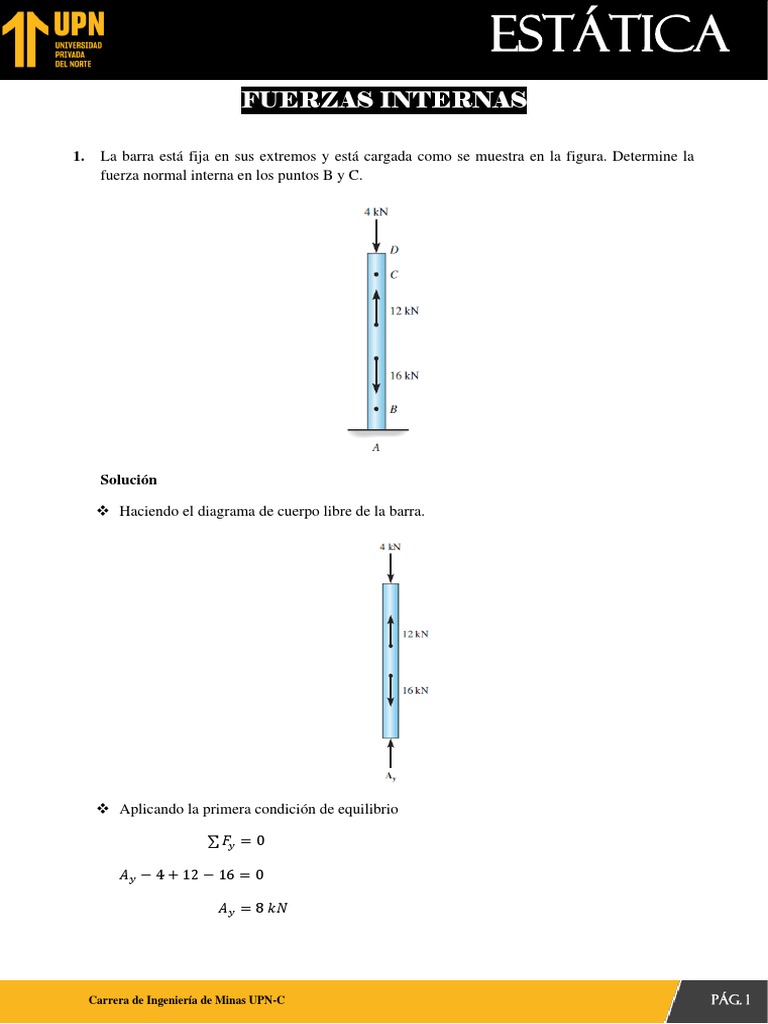

1. La barra está fija en sus extremos y está cargada como se muestra en la figura. Determine la
fuerza normal interna en los puntos B y C.

Solución

❖ Haciendo el diagrama de cuerpo libre de la barra.

❖ Aplicando la primera condición de equilibrio

∑ 𝐹𝑦 = 0

𝐴𝑦 − 4 + 12 − 16 = 0

𝐴𝑦 = 8 𝑘𝑁

Carrera de Ingeniería de Minas UPN-C Pág. 1

 ESTÁTICA
Para la sección 𝑨𝑩

❖ Haciendo el diagrama de cuerpo libre de la sección 𝐴𝐵.

❖ Aplicando la primera condición de equilibrio

∑ 𝐹𝑦 = 0

−𝑁𝐵 + 8 = 0

𝑁𝐵 = 8 𝑘𝑁

Para la sección 𝑪𝑫

❖ Haciendo el diagrama de cuerpo libre de la sección 𝐶𝐷.

Carrera de Ingeniería de Minas UPN-C Pág. 2

 ESTÁTICA
❖ Aplicando la primera condición de equilibrio

∑ 𝐹𝑦 = 0

𝑁𝐶 − 4 = 0

𝑁𝐶 = 4 𝑘𝑁

Carrera de Ingeniería de Minas UPN-C Pág. 3

 ESTÁTICA
2. Se utiliza una barra de acero de sección rectangular para transmitir cuatro cargas axiales según
se indica en la figura. a) Determinar las fuerzas axiales que transmiten las secciones rectas en los
intervalos 𝐴𝐵, 𝐵𝐶 Y 𝐶𝐷 de la barra, b) Dibujar el diagrama de fuerza axial de la barra

Solución

Parte a

Para la sección 𝑨𝑩

❖ Haciendo el diagrama de cuerpo libre de la sección 𝐴𝐵.

❖ Aplicando la primera condición de equilibrio

∑ 𝐹𝑥 = 0

𝐹𝐴𝐵 − 81 = 0

𝐹𝐴𝐵 = 81 𝑘𝑖𝑝

Para la sección 𝑩𝑪

Carrera de Ingeniería de Minas UPN-C Pág. 4

 ESTÁTICA

❖ Aplicando la primera condición de equilibrio

∑ 𝐹𝑥 = 0

𝐹𝐵𝐶 + 54 − 81 = 0

𝐹𝐵𝐶 = 81 − 54

𝐹𝐵𝐶 = 27 𝑘𝑖𝑝

Para la sección 𝑪𝑫

❖ Haciendo el diagrama de cuerpo libre de la sección 𝐶𝐷.

𝐹𝐶𝐷

❖ Aplicando la primera condición de equilibrio

∑ 𝐹𝑥 = 0

−𝐹𝐶𝐷 + 45 = 0

𝐹𝐶𝐷 = 45 𝑘𝑖𝑝

Carrera de Ingeniería de Minas UPN-C Pág. 5

 ESTÁTICA
Parte b

❖ Dibujar el diagrama de fuerza axial de la barra:

𝐹𝑢𝑒𝑟𝑧𝑎 𝐴𝑥𝑖𝑎𝑙 ሺ𝑘𝑖𝑝ሻ

𝑃𝑜𝑠𝑖𝑐𝑖𝑜𝑛 ሺ𝑖𝑛ሻ

Carrera de Ingeniería de Minas UPN-C Pág. 6

 ESTÁTICA
3. Determine la fuerza normal, la fuerza cortante y el momento flexionante que actúan justo a la
izquierda, punto 𝐵, y justo a la derecha, punto 𝐶, de la fuerza de 6 𝑘𝑁 aplicada sobre la viga de
la figura.

Solución

❖ Haciendo el diagrama de cuerpo libre de la viga.

𝐷𝑥

𝐴𝑦 𝐷𝑦

❖ Aplicando la segunda condición de equilibrio en 𝐷:

∑ 𝑀𝐷 = 0

ሺ9 𝑘𝑁 ∙ 𝑚ሻ + ሺ6 𝑚ሻሺ6 𝑘𝑁ሻ − ሺ9 𝑚ሻ𝐴𝑦 = 0

9 𝑘𝑁 ∙ 𝑚 + 36 𝑘𝑁 ∙ 𝑚 − ሺ9 𝑚ሻ𝐴𝑦 = 0

9 𝑘𝑁 + 36 𝑘𝑁 − 9𝐴𝑦 = 0

45 𝑘𝑁 − 9𝐴𝑦 = 0

𝐴𝑦 = 5 𝑘𝑁

Carrera de Ingeniería de Minas UPN-C Pág. 7

 ESTÁTICA
Para la sección 𝑨𝑩

❖ Haciendo el diagrama de cuerpo libre de la sección 𝐴𝐵.

❖ Aplicando la primera condición de equilibrio.

∑ 𝐹𝐻 = 0

𝑁𝐵 = 0

∑ 𝐹𝑉 = 0

5 − 𝑉𝐵 = 0

𝑉𝐵 = 5 𝑘𝑁

❖ Aplicando la segunda condición de equilibrio en 𝐵

∑ 𝑀𝐵 = 0

𝑀𝐵 − ሺ3 𝑚ሻሺ5 𝑘𝑁ሻ = 0

𝑀𝐵 = 15 𝑘𝑁 ∙ 𝑚

Para la sección 𝑨𝑪

❖ Haciendo el diagrama de cuerpo libre de la sección 𝐴𝐶.

Carrera de Ingeniería de Minas UPN-C Pág. 8

 ESTÁTICA
❖ Aplicando la primera condición de equilibrio.

∑ 𝐹𝐻 = 0

𝑁𝐶 = 0

∑ 𝐹𝑉 = 0

5 − 6 − 𝑉𝐶 = 0

𝑉𝐶 = −1 𝑘𝑁

𝑉𝐶 = 1 𝑘𝑁 ሺ↑ሻ

❖ Aplicando la segunda condición de equilibrio en 𝐶

∑ 𝑀𝐶 = 0

𝑀𝐶 − ሺ3 𝑚ሻሺ5 𝑘𝑁ሻ = 0

𝑀𝐶 = 15 𝑘𝑁 ∙ 𝑚

Carrera de Ingeniería de Minas UPN-C Pág. 9
