Laboratorio de Desarrollo de Producto

Protocolo LDPR – Práctica 3

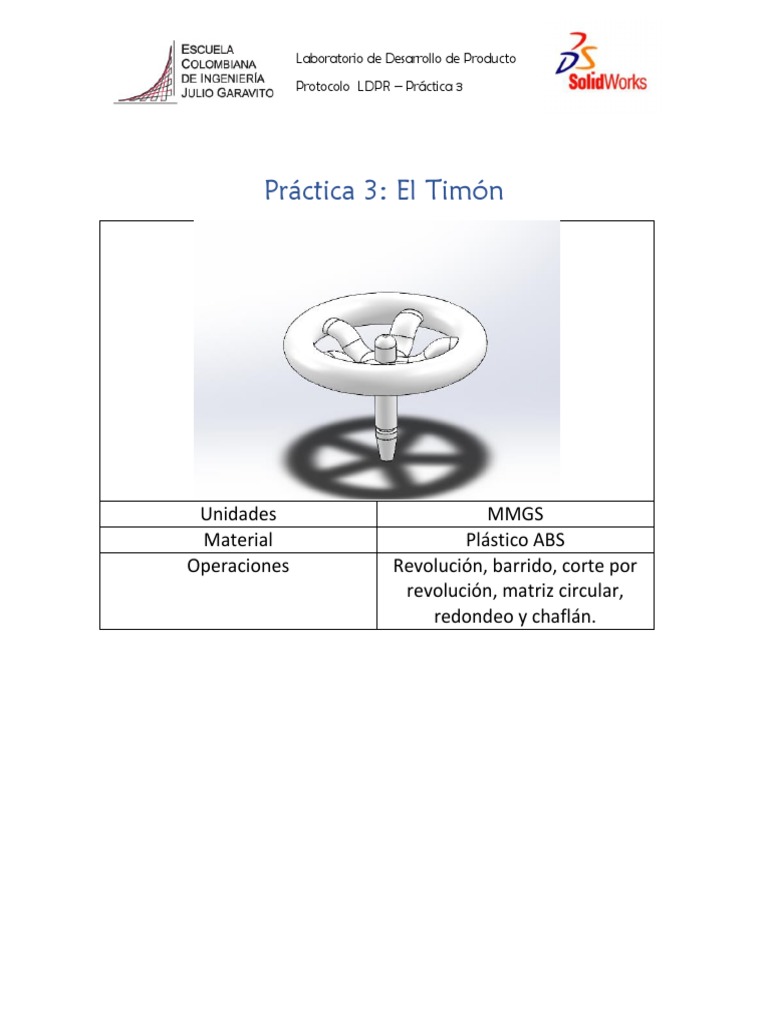

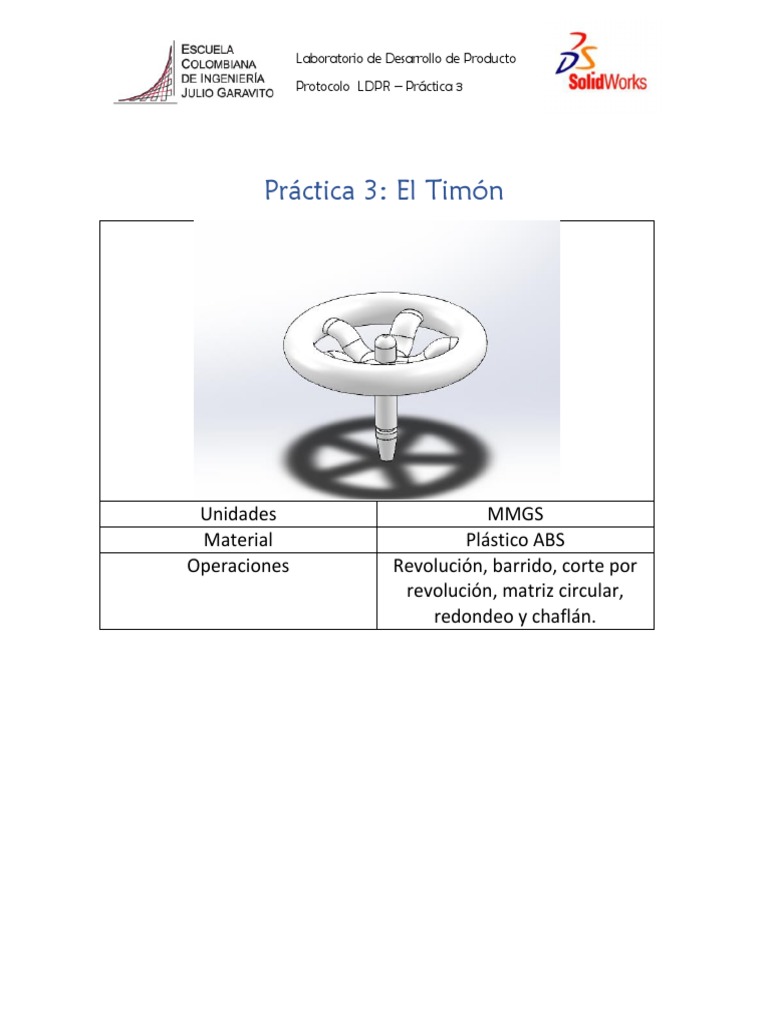

Práctica 3: El Timón

Unidades MMGS
Material Plástico ABS
Operaciones Revolución, barrido, corte por
revolución, matriz circular,
redondeo y chaflán.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Para la realización de la pieza, se debe hacer

un círculo de 25mm de diámetro sobre el
plano de Planta, dicho círculo debe estar
centrado en el origen ya que esta ubicación
permitirá usar esa referencia para la
generación de operaciones posteriores, una
vez hecho esto se procede a realizar una
extrusión de 150mm.
Seleccione el plano de Alzado, cree un nuevo
croquis y dibuje una línea constructiva que
salga del origen, que sea vertical y atraviese de
extremo a extremo la extrusión anteriormente
realizada.
Dibuje un círculo de 35mm de diámetro y a
140mm de altura desde el origen hasta el centro del círculo. Acote la distancia del círculo
a la línea de referencia indicando
una distancia de 200mm la cual
representará el diámetro que va a
tener la revolución.
Para recordar: Para piezas
generadas por revolución puede
ser muy útil acotar el diámetro de
la figura y no el radio, para esto al
realizar el proceso de acotado
seleccione las dos entidades a
acotar, pero desplace el cursor
más allá de la línea de referencia
hasta que aparezca la cota del
diámetro.
Una vez realizado el croquis anterior se utiliza el comando de operaciones Revolución de

saliente/base la cual permitirá generar un sólido a partir de un eje sobre el cual se va

a realizar la revolución y un contorno seleccionado. En este caso se selecciona como eje de
revolución la línea constructiva y como contorno seleccionado el círculo realizado en el
paso anterior.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Cambie la visualización de la pieza por la de

líneas ocultas visibles , la cual le permitirá
tener una mejor vista del sólido para la
realización de las siguientes operaciones.
En el árbol de operaciones despliegue los
elementos de la operación de revolución
anterior.
Sobre el icono de croquis que se despliega, de
clic derecho y seleccione el comando de ver

, esto permitirá ver el boceto del croquis

usado en la operación de revolución y que será utilizado como referencia para la siguiente
operación.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Seleccione el plano de alzado, abra un nuevo croquis y dibuje una línea horizontal de
25mm que parta del centro del círculo que conforma la revolución. Dibuje dos arcos
tangentes de 30mm de radio y una línea horizontal del final del arco hasta la línea de
construcción que pasa por el centro del cilindro, esta última línea debe estar a 35 mm de la
cara superior del cilindro central del timón. Los arcos realizados deben ser iguales,
tangentes entre ellos y con las líneas horizontales así como se muestra en la ilustración.

Al pasar a la vista isométrica podrá identificar claramente cómo se dibujó el boceto, el cual
representa el camino que se seguirá al usar la operación de barrido, la cual será usada más
adelante.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

En esta parte es importante saber en qué planos se ha trabajado ya que es necesario

seleccionar el más apropiado para realizar las demás operaciones.
Ahora se realizará el croquis que servirá como perfil para realizar el barrido. Seleccione el
plano de Vista Lateral el cual es perpendicular al boceto realizado anteriormente, abra un
croquis y dibuje una elipse, acótela en el eje mayor con 30mm y en el eje menor con
15mm.
Recuerde que los vértices que pertenecen al eje mayor deben ser horizontales y los del
eje menor deben ser verticales.

Gire un poco la figura para poder visualizar simultáneamente el extremo final

del primer croquis y el centro de la elipse, seleccione los dos puntos y establezca una
relación de coincidencia, una vez se establezca la relación el croquis debe quedar
completamente definido.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Una vez salga del croquis en el árbol de operaciones se podrá apreciar dos croquis, el
primero será el de la línea guía o trayecto para la operación de barrido y el segundo será la
elipse que representa el perfil que generará la forma del sólido.

Diríjase a las herramientas de operaciones y seleccione el comando de Saliente/Base

Barrido para formar los sólidos que unirán el eje central del timón con el toroide
externo.
Una vez seleccionado el comando, en la parte izquierda de la pantalla aparecerá un
cuadro de herramientas el cual le ayudara a realizar el barrido, en la primera parte pide
seleccionar un perfil (elipse) y un trayecto (croquis inicial):
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Una vez creado el sólido se deberá generar una matriz circular para crear otros 4 brazos
repartidos de forma simétrica dentro de todo el conjunto.

En el menú VER active la opción

ejes temporales para poder visualizar
el eje central del timón.
Este eje será necesario para poder
crear la matriz circular.

En la pestaña de operaciones diríjase al comando de matriz lineal, en la parte inferior

observara una flecha la cual despliega más comandos que puede utilizar, seleccione el
comando Matriz Circular .
Una vez ejecutado el comando se desplegara en la parte izquierda de la pantalla las
opciones y herramientas para llevar a cabo la operación.
En la pestaña de parámetros seleccione como eje para la matriz circular, el eje temporal
que atraviesa el cilindro, mantenga un ángulo de 360 ° e introduzca el número de copias
en este caso 5. Active la opción de separación igual para lograr hacer que las copias se
repartan simétricamente.
En la pestaña de operaciones para la matriz seleccione la operación de barrido realizada
en el paso anterior.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Seleccione la cara superior del eje

central del timón para realizar un
redondeo de cara con un radio de
10mm.

Seleccione la arista inferior del

cilindro central y ejecute el
coman de chaflán, en parámetros
de chaflán seleccione la opción de
ángulo-distancia, introduzca un
ángulo de 80° y una distancia de
5mm.

Active un croquis sobre el plano alzado y dibuje

el siguiente boceto en el extremo inferior del eje
del timón. Recuerde colocar todas las cotas y
relaciones (tangencias, coincidencias, igualdades,
etc.) que le permitan tener un croquis
completamente definido.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Seleccione el croquis anterior y en la pestaña de operaciones active el comando corte por

revolución .
Una vez seleccionado el
comando se desplegará en el
lado izquierdo las opciones y
herramientas para realizar el
corte por revolución.
Seleccione como eje de
revolución el eje temporal que
traviesa el cilindro del timón.
Esta operación quitará
material utilizando una
revolución, similar a lo que se
realizaría en el proceso de
torneado.

Otra herramienta muy útil es la medición de

propiedades físicas.
Para esto el primer paso es establecer el
material de la pieza.
En el árbol de operaciones de clic derecho
sobre el icono de material, y a continuación
en editar material.

Dentro de las opciones que se despliegan se pueden encontrar un gran número de

materiales típicos de productos.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Al seleccionar un material usted podrá observar las distintas propiedades físicas que este
presenta como el modulo de elasticidad, calor especifico, límite de tracción etc

Para esta pieza se selecciona el plástico ABS.

Solidworks realiza el cálculo de las principales propiedades físicas que un sólido tiene al
momento de seleccionar un material. Entre las propiedades que se pueden encontar esta:
Densidad del material Área superficial
Volumen Centro de masa
Peso
Para poder ver las propiedades físicas de la pieza, diríjase a la pestaña Calcular del
administrador de comandos y seleccione el comando de propiedades físicas. Al ejecutar el
comando se abrirá una ventana que le proporcionará la información anteriormente
mencionada.
 Laboratorio de Desarrollo de Producto
Protocolo LDPR – Práctica 3

Una vez finalizadas las operaciones obtendrá la siguiente pieza.
