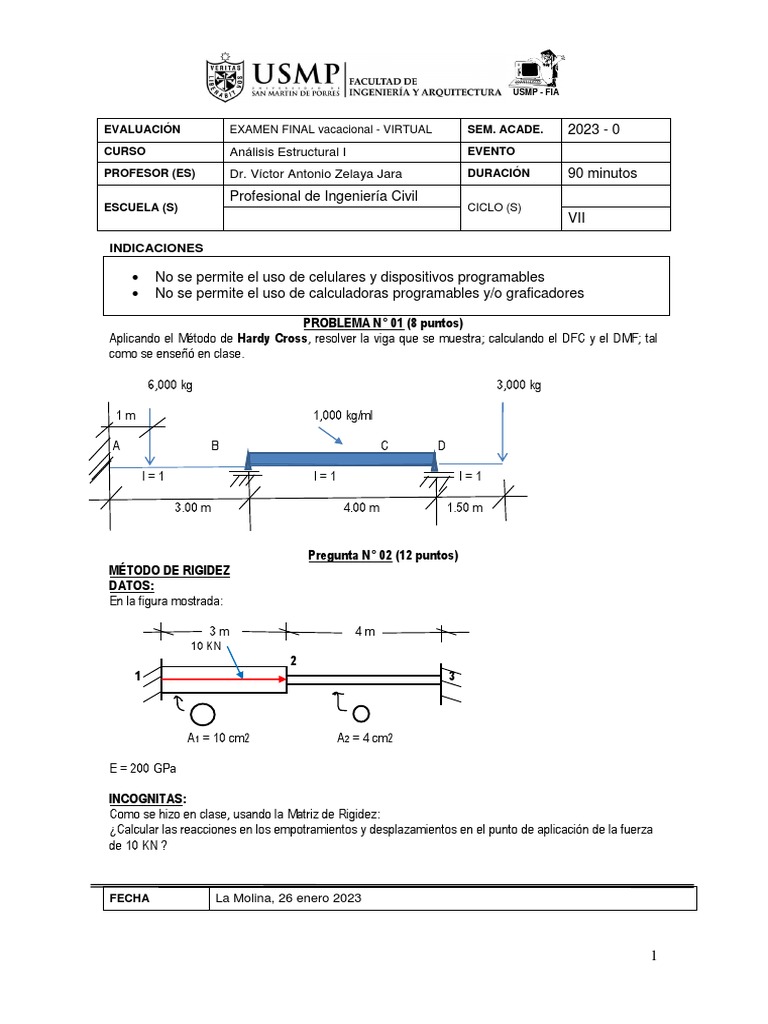

USMP - FIA

EVALUACIÓN EXAMEN FINAL vacacional - VIRTUAL SEM. ACADE. 2023 - 0

CURSO Análisis Estructural I EVENTO
PROFESOR (ES) Dr. Víctor Antonio Zelaya Jara DURACIÓN 90 minutos
Profesional de Ingeniería Civil
ESCUELA (S) CICLO (S)
VII

INDICACIONES

• No se permite el uso de celulares y dispositivos programables

• No se permite el uso de calculadoras programables y/o graficadores

PROBLEMA N° 01 (8 puntos)
Aplicando el Método de Hardy Cross, resolver la viga que se muestra; calculando el DFC y el DMF; tal
como se enseñó en clase.

6,000 kg 3,000 kg

1m 1,000 kg/ml

A B C D

I=1 I=1 I=1

3.00 m 4.00 m 1.50 m

Pregunta N° 02 (12 puntos)

MÉTODO DE RIGIDEZ
DATOS:
En la figura mostrada:

3m 4m
10 KN
2
1 3

A1 = 10 cm2 A2 = 4 cm2

E = 200 GPa

INCOGNITAS:
Como se hizo en clase, usando la Matriz de Rigidez:
¿Calcular las reacciones en los empotramientos y desplazamientos en el punto de aplicación de la fuerza
de 10 KN ?

FECHA La Molina, 26 enero 2023
