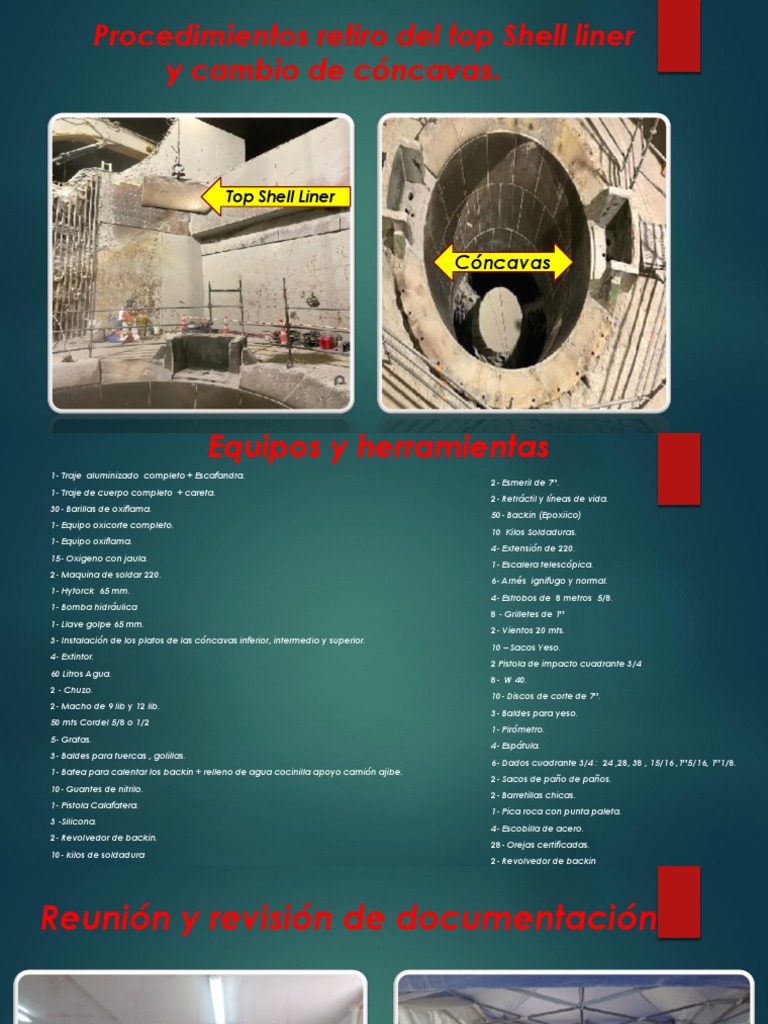

Procedimientos retiro del top Shell liner

y cambio de cóncavas.

Top Shell Liner

Cóncavas
 Equipos y herramientas
1- Traje aluminizado completo + Escafandra.
2- Esmeril de 7”.
1- Traje de cuerpo completo + careta.
2- Retráctil y líneas de vida.
30- Barillas de oxiflama.
50- Backin (Epoxiico)
1- Equipo oxicorte completo.
10 Kilos Soldaduras.
1- Equipo oxiflama.
4- Extensión de 220.
15- Oxigeno con jaula.
1- Escalera telescópica.
2- Maquina de soldar 220.
6- Arnés ignifugo y normal.
1- Hytorck 65 mm.
4- Estrobos de 8 metros 5/8.
1- Bomba hidráulica
8 - Grilletes de 1”
1- Llave golpe 65 mm.
2- Vientos 20 mts.
3- Instalación de los platos de las cóncavas inferior, intermedio y superior.
10 – Sacos Yeso.
4- Extintor.
2 Pistola de impacto cuadrante 3/4
60 Litros Agua.
8- W 40.
2 - Chuzo.
10- Discos de corte de 7”.
2- Macho de 9 lib y 12 lib.
3- Baldes para yeso.
50 mts Cordel 5/8 o 1/2
1- Pirómetro.
5- Gratas.
4- Espátula.
3- Baldes para tuercas , golillas.
6- Dados cuadrante 3/4 : 24 ,28, 38 , 15/16 ,1”5/16, 1”1/8.
1- Batea para calentar los backin + relleno de agua cocinilla apoyo camión ajibe.
2- Sacos de paño de paños.
10- Guantes de nitrilo.
2- Barretillas chicas.
1- Pistola Calafatera.
1- Pica roca con punta paleta.
3 -Silicona.
4- Escobilla de acero.
2- Revolvedor de backin.
28- Orejas certificadas.
10- kilos de soldadura
2- Revolvedor de backin
Reunión y revisión de documentación
Layout Bahía de Descarga
Traje aluminizado Cóncavas Inferior,
mas escafandra Intermedia y Superior

Escafandra

Chaqueta

Guantes
Coleto

Pantalon
Polainas
Grúa de 500 toneladas Grúa de 200 toneladas
Bahía Sur Bahía Norte
Check list de los equipos hidráulicos
para el retiro de los top Shell liner
Paso principal antes de ingresar a la taza
soldar orejas y tener certificación de cesmec
Soldar orejas para el retiro de los top Shell liner

Paso 1 Pas2 PASO 3

Almacenamiento orden de los
top Shell liner
Paso 4 Paso 5 Paso 6
Posicionar Platos en la taza del chancador
Paso 7 Paso 8 Paso 9
Se procede al corte de las cóncavas
Superior
Paso 10 Paso 11 Paso12
Se retira las cóncavas con el
pica roca con punta paleta
operado por personal BHP.
Retiro de las cóncavas a la bahía sur
con apoyo grúa de 200 toneladas
Paso 13 Paso14 Paso 15
Retiro individual las cóncavas inferior
con orejas certificadas y estrobo 5/8
Paso16 Paso 17 Paso 18
Limpieza de la taza antes de instalar
las cóncavas Top Shell – Middle Shell
y Bottom Shell
Top Shell

Middle Shell

Bottom Shell
Preparativos de epóxico y calafateado
de las cóncavas
Paso 19 Paso 20 Paso 21

30° C
 Instalación de cóncavas inferior

Paso 22 Paso 23 Paso 24

Instalación de cóncavas Intermedia

Paso 25 Paso 26 Paso 27

Instalación de cóncavas Superior

Paso 28 Paso 29 Paso 30

Corte de orejas
Instalación de los Top Shell liner

Paso 31 Paso 32 Paso 33

Oreja

Paños
