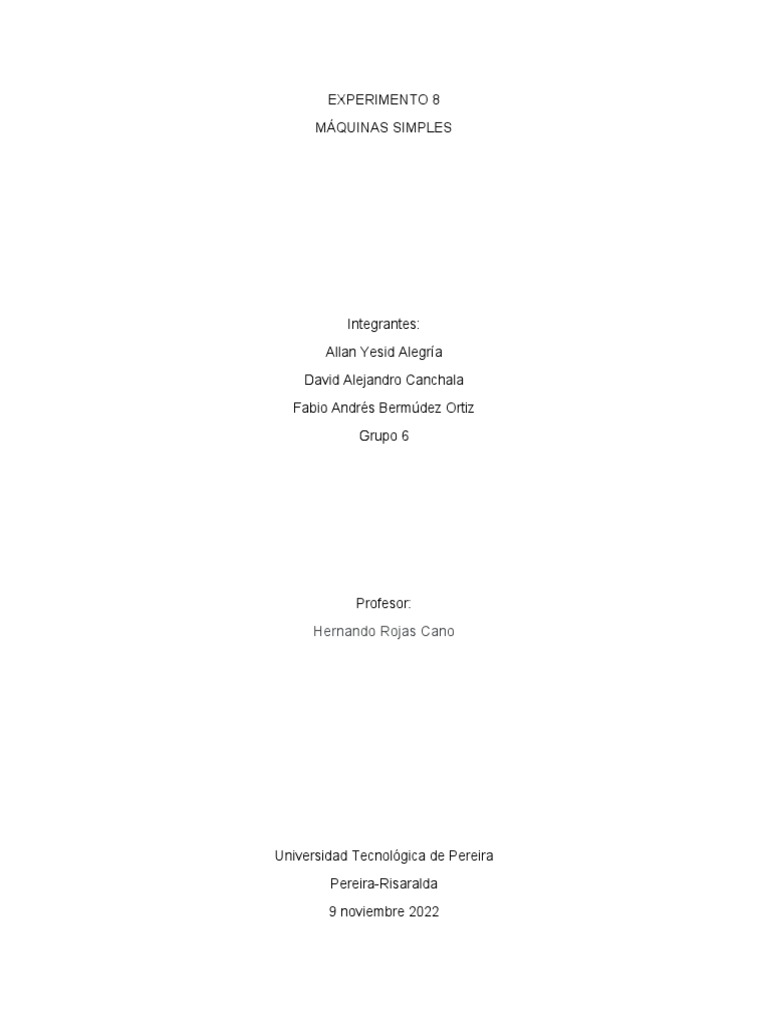

EXPERIMENTO 8

MÁQUINAS SIMPLES

Integrantes:
Allan Yesid Alegría
David Alejandro Canchala
Fabio Andrés Bermúdez Ortiz
Grupo 6

Profesor:
Hernando Rojas Cano

Universidad Tecnológica de Pereira

Pereira-Risaralda
9 noviembre 2022
 Sistema de poleas:
1. Mida con sus respectivas incertidumbres expandidas la masa M que va colgar en cada uno de
los sistemas de poleas de la figura 1; para ello utilice la balanza electrónica y realice tres
mediciones de la masa, obteniendo el promedio de la misma.

Peso masas:

 Masa 1: 49.818g; 49.819g; 49.821g

 Masa2: 99.683g; 99.682g; 99.667g
 Masa3: 149.498g; 149.500g; 149.500g
 Masa4:199.140g; 199.142g; 199.138g
 Masa5: 248.736g; 248.736g; 248.739g

Calculo incertidumbre de las masas:

Masa Peso Desviación estándar UA UB1 UB2 UC UE

s promedio
1 49,819 0,00124 7,159*10^-4 5,773*10^-3 2,886*10^-4 5,82*10^-3 0,0011
2 99,677 0,00731 4,220*10^-3 5,773*10^-3 2,886*10^-4 7,156*10^-3 0,014
3 149,499 0,00094 5,427*10^-4 5,773*10^-3 2,886*10^-4 5,805*10^-3 0,0011
4 199,14 0,00163 9,410*10^-4 5,773*10^-3 2,886*10^-4 5,856*10^-3 0,0011
5 248,737 0,00141 8,140*10^-4 5,773*10^-3 2,886*10^-4 5,837*10^-3 0,0011

2. Mida la masa de las poleas que va utilizar en los montajes, y calcule sus respectivas
incertidumbres expandidas, para ello utilice la balanza electrónica y realice tres mediciones de
cada polea.

Peso poleas:

 Peso polea especial: 43.707g; 43.708g; 43.708g

 Peso polea normal: 25.908g; 25.906g; 25.908g

Poleas Peso Desviación UA UB1 UB2 UC UE

promedio estándar
Polea 43,707 0,00047 2,713*10^-4 5,773*10^-3 2,886*10^-4 5,786*10^-3 0,0011
especial
Polea norma 25,907 0,00094 5,427*10^-4 5,773*10^-3 2,886*10^-4 5,805*10^-3 0,0011
Calculo incertidumbre masa de las poleas:

3. Cuelgue cada masa M como se muestran en la figura 1. El extremo libre de la cuerda átelo al
dinamómetro. Mida la fuerza que se realiza sobre la máquina para que se encuentre en equilibrio,
calculando su respectiva incertidumbre expandida (tolerancia del dinamómetro 1%). Para cada
experimento tome por lo menos cinco datos de la fuerza para luego hacer un promedio.
 Caso 1:

Fuerzas realizas sobre la máquina para que se encuentre en equilibrio con las 5 masa:

Masa Medida #1 Medida #2 Medida #3 Medida #4 Medida #5

fuerza fuerza fuerza fuerza fuerza
M1=49,819g 0,6N 0,6N 0,65N 0,65N 0,6N
M2=99,677g 1N 1,15N 1N 0,95N 1N
M3=149,499 1,5N 1,5N 1,55N 1,6N 1,45N
g
M4=199,14g 1,9N 2N 1,9N 1,9N 1,9N
M5=248,737 2,4N 2,45N 2,5N 2,4N 2,4N
g

Calculo incertidumbre:

Fuerzas Fuerza Desviación UA UB1 UC UE

promedio estándar
Fuerzas 0,6 0,0273 0,0122 5,773*10^-3 0,0279 0,054
con M1
Fuerzas 1,02 0,0758 0,0338 5,773*10^-3 0,076 0,148
con M2
Fuerzas 1,52 0,057 0,0254 5,773*10^-3 0,0572 0,111
con M3
Fuerzas 1,92 0,0447 0,0199 5,773*10^-3 0,045 0,087
con M4
Fuerzas 2,43 0,0447 0,0199 5,773*10^-3 0,045 0,087
con M5
Caso2:

Fuerzas realizas sobre la máquina para que se encuentre en equilibrio con las 5 masa:

Masa Medida #1 Medida #2 Medida #3 Medida #4 Medida #5

fuerza fuerza fuerza fuerza fuerza 5
M1=49,819 g 0,3N 0,35N 0,3N 0,3N 0,3N
M2=99,677g 0,6N 0,6N 0,65N 0,65N 0,65N
M3=149,499g 0,8N 0,85N 0,9N 0,8N 0,85N
M4=199,14g 1N 0,95N 1,05N 1N 1,05N
M5=248,737g 1,3N 1,3N 1,35N 1,35N 1,35N

Calculo incertidumbre:

Fuerzas Fuerza Desviación UA UB1 UC UE

promedio estándar
Fuerzas 0,31 0,0223 0,00997 5,773*10^-3 0,0115 0,022
con M1
Fuerzas 0,63 0,0273 0,0122 5,773*10^-3 0,0134 0,026
con M2
Fuerzas 0,84 0,0418 0,0186 5,773*10^-3 0,0194 0,038
con M3
Fuerzas 1,01 0,0418 0,0186 5,773*10^-3 0,0194 0,038
con M4
Fuerzas 1,33 0,0273 0,0122 5,773*10^-3 0,0134 0,026
 con M5

Caso3:

Fuerzas realizas sobre la máquina para que se encuentre en equilibrio con las 5 masa:

Masa Medida #1 Medida #2 Medida #3 Medida #4 Medida #5

fuerza fuerza fuerza fuerza fuerza
M1=49,819g 0,3N 0,3N 0,33N 0,35N 0,3N
M2=99,677g 0,5N 0,5N 0,5N 0,5N 0,45N
M3=149,499 0,6N 0,6N 0,6N 0,6N 0,6N
g
M4=199,14g 0,8N 0,82N 0,85N 0,83N 0,8N
M5=248,737 0,95N 0,95N 0,98N 1N 0,95N
g

Calculo incertidumbre:

Fuerzas Fuerza Desviación UA UB1 UC UE

promedio estándar
Fuerzas 0,316 0,023 0,0102 5,773*10^-3 0,0117 0,0229
con M1
Fuerzas 0,49 0,0223 0,00997 5,773*10^-3 0,0115 0,0225
con M2
Fuerzas 0,6 0 0 5,773*10^-3 0,005773 0,0113
con M3
 Fuerzas 0,82 0,0212 0,00948 5,773*10^-3 0,011 0,0215
con M4
Fuerzas 0,966 0,023 0,0102 5,773*10^-3 0,0117 0,0229
con M5

Palancas
1. Mida con su respectiva incertidumbre expandida la masa M que va a utilizar como carga, utilice
la misma masa en cada uno de los tipos de palanca.

Peso masas:

 Masa 1: 49.818g; 49.819g; 49.821g

 Masa2: 99.683g; 99.682g; 99.667g
 Masa3: 149.498g; 149.500g; 149.500g
 Masa4:199.140g; 199.142g; 199.138g
 Masa5: 248.736g; 248.736g; 248.739g

Calculo incertidumbre de las masas:

Masa Peso Desviación estándar UA UB1 UB2 UC UE

s promedio
1 49,819 0,00124 7,159*10^-4 5,773*10^-3 2,886*10^-4 5,82*10^-3 0,0011
2 99,677 0,00731 4,220*10^-3 5,773*10^-3 2,886*10^-4 7,156*10^-3 0,014
3 149,499 0,00094 5,427*10^-4 5,773*10^-3 2,886*10^-4 5,805*10^-3 0,0011
4 199,14 0,00163 9,410*10^-4 5,773*10^-3 2,886*10^-4 5,856*10^-3 0,0011
5 248,737 0,00141 8,140*10^-4 5,773*10^-3 2,886*10^-4 5,837*10^-3 0,0011

2. Utilice el dinamómetro para medir la fuerza externa que debe actuar sobre el sistema
implementado. Ubíquelo de tal forma que el sistema esté en equilibrio estático tanto traslacional
como rotacional. Calcule la incertidumbre expandida de la medida de la fuerza. Para cada
experimento tome por lo menos cinco datos de la fuerza para luego hacer un promedio.

Primer punto de apoyo:

Datos de la fuerza con las 5 masas:

Masa Medida #1 Medida #2 Medida #3 Medida #4 Medida #5

fuerza fuerza fuerza fuerza fuerza
M1=49,819g 0,5 dinas 0,5 dinas 0,55 dinas 0,55 dinas 0,5 dinas
M2=99,677g 1 dinas 1 dinas 0,96 dinas 1,05 dinas 1 dinas
M3=149,499g 1,49 dina 1,5 dinas 1,46 dinas 1,52 dinas 1,49 dinas
M4=199,14g 2 dinas 2 dinas 1,99 dinas 2,03 dinas 2 dinas
M5=248,737g 2,45 dinas 2,46 dinas 2,5 dinas 2,45 dinas 2,44 dinas
Incertidumbre de las medidas de la fuerza:

Fuerzas Fuerza Desviación UA UB1 UC UE

promedio estándar
Fuerzas con M1 0,52 0,0273 0,0122 5,773*10^-3 0,0134 0,0262
Fuerzas con M2 1,002 0,0319 0,0142 5,773*10^-3 0,0153 0,0299
Fuerzas con M3 1,492 0,0216 0,00965 5,773*10^-3 0,0112 0,0219
Fuerzas con M4 2,004 0,0151 0,00675 5,773*10^-3 0,00888 0,0174
Fuerzas con M5 2,46 0,0234 0,0104 5,773*10^-3 0,0118 0,0231

Segundo punto de apoyo:

Masa Medida #1 Medida #2 Medida #3 Medida #4 Medida #5

fuerza fuerza fuerza fuerza fuerza
M1=49,819g 0,5dyn 0,5dyn 0,5dyn 0,55dyn 0,5dyn
M2=99,677g 0,8dyn 0,81dyn 0,8dyn 0,83dyn 0,81dyn
M3=149,499g 1dyn 0,99dyn 0,99dyn 0,99dyn 1dyn
M4=199,14g 1,3dyn 1,3dyn 1,3dyn 1,28dyn 1,3dyn
M5=248,737g 1,5dyn 1,52dyn 1,49dyn 1,49dyn 1,48dyn

Incertidumbre de las medidas de la fuerza:

Fuerzas Fuerza Desviación UA UB1 UC UE

promedio estándar
Fuerzas con M1 0,51 0,0223 0,00997 5,773*10^-3 0,0115 0,02254
Fuerzas con M2 0,81 0,0122 0,00545 5,773*10^-3 0,0079 0,01548
Fuerzas con M3 0,994 0,00547 0,00241 5,773*10^-3 0,0062 0,01215
Fuerzas con M4 1,296 0,00894 0,00398 5,773*10^-3 0,007 0,01372
Fuerzas con M5 1,496 0,0151 0,00675 5,773*10^-3 0,00888 0,01740

Tercer punto de apoyo:

Masa Medida #1 Medida #2 Medida #3 Medida #4 Medida #5

fuerza fuerza fuerza fuerza fuerza
M1=49,819g 1,57dyn 1,59dyn 1,55dyn 1,57dyn 1,56dyn
M2=99,677g 2,52dyn 2,53dyn 2,54dyn 2,51dyn 2,52dyn
M3=149,499g 3,5dyn 3,56dyn 3,58dyn 3,53dyn 3,5dyn
M4=199,14g 4,41dyn 4,42dyn 4,4dyn 4,45dyn 4,42dyn
M5=248,737g 5,39dyn 5,39dyn 5,4dyn 5,37dyn 5,37dyn

Incertidumbre de las medidas de la fuerza:

Fuerzas Fuerza Desviación UA UB1 UC UE

 promedio estándar
Fuerzas con M1 1,568 0,0148 0,0066 5,773*10^-3 0,0087 0,01705
Fuerzas con M2 2,524 0,0114 0,005 5,773*10^-3 0,0076 0,01489
Fuerzas con M3 3,534 0,0357 0,016 5,773*10^-3 0,017 0,03332
Fuerzas con M4 4,42 0,0187 0,0083 5,773*10^-3 0,01 0,0196
Fuerzas con M5 5,384 0,0134 0,006 5,773*10^-3 0,0083 0,01626

6. Análisis
1. Calcule la ventaja mecánica para cada uno de los ensayos realizados con cada arreglo
experimental tanto para el sistema de poleas como de palancas.

Ventaja Mecánica (VM)

T
VM=
F
VM = Ventaja mecánica
T = Fuerza ejercida por la máquina.
F = Fuerza que se le aplica a la máquina.
¿Cómo calculamos T?
T=m*g

Como la fuerza ejercida es la masa, esta se debe multiplicar por la gravedad = 9,8 m/s 2

Tabla de fuerzas ejercidas por la maquina:

Masas Peso de masa (Kg) T=m*g

M1 0,049819 0,4882262
M2 0,099677 0,9768346
M3 0,149499 1,4650902
M4 0,19914 1,951572
M5 0,248737 2,4376226

Ventaja mecánica para el sistema de poleas:

Caso1:

Masa1 Masa2 Masa3 Masa4 Masa5

Fuerza(T) 0,488 0,976 1,465 1,951 2,437
Fuerza(F) 0,6 1,02 1,52 1,92 2,43
Ventaja 0,813 0,956 0,963 1,016 1,002
mecánica

Caso2:

Masa1 Masa2 Masa3 Masa4 Masa5

 Fuerza(T) 0,488 0,976 1,465 1,951 2,437
Fuerza(F) 0,31 0,63 0,84 1,01 1,33
Ventaja 1,5741 1,549 1,744 1,931 1,832
mecánica

Masa1 Masa2 Masa3 Masa4 Masa5

Fuerza(T) 0,488 0,976 1,465 1,951 2,437
Fuerza(F) 0,3 0,5 0,6 0,8 0,95
Ventaja 1,626 1,952 2,441 2,438 2,565
mecánica
Caso3:

Ventaja mecánica para el sistema de palancas:

Para calcular la ventaja mecánica del sistema de palancas primero debemos hallar la eficiencia con
la siguiente formula:

Primer punto de apoyo:

Tabla de eficiencia:

Masas M1 M2 M3 M4 M5
Wt 0,488 0,976 1,465 1,951 2,437
Wf 0,52 1,002 1,492 2,004 2,46
Eficiencia 0,938461538 0,974051896 0,981903485 0,973552894 0,990650407

Tabla VM palancas:

Masa M1 M2 M3 M4 M5
Eficiencia 0,938 0,974 0,981 0,973 0,99
Brazo palanca efectivo/ Brazo de 1 1,29 1,93 3,87 4,46
carga efectivo
VMpalancas 0,938 1,25646 1,89333 3,76551 4,4154
Segundo punto de apoyo:

Tabla de eficiencia:

Masas M1 M2 M3 M4 M5
Wt 0,51 0,81 0,994 1,296 1,496
Wf 0,52 1,002 1,492 2,004 2,46
Eficiencia 0,98076923 0,808383234 0,66621983 0,64670658 0,608130081
1 9 7

Tabla VM palancas:

Masa M1 M2 M3 M4 M5
Eficiencia 0,9807 0,8083 0,666 0,646 0,608
Brazo palanca efectivo/ Brazo de 1 1,68 3,02 6,89 9,58
carga efectivo
VMpalancas 0,9807 1,357944 2,01132 4,45094 5,82464

Tercer punto de apoyo:

Tabla de eficiencia:

Masas M1 M2 M3 M4 M5
Wt 1,568 2,524 3,534 4,42 5,384
Wf 0,52 1,002 1,492 2,004 2,46
Eficiencia 3,01538461 2,518962076 2,36863270 2,20558882 2,188617886
5 8 2

Tabla VM palancas:

Masa M1 M2 M3 M4 M5
Eficiencia 3,015 2,518 2,368 2,205 2,188
Brazo palanca efectivo/ Brazo de 1 1,35 1,98 3,53 4,23
carga efectivo
VMpalancas 3,015 3,3993 4,68864 7,78365 9,25524

2. Analice en términos del concepto de torque la influencia de la distancia de la carga respecto al

punto de apoyo.

Podemos concluir que cada vez que la carga se acerca al punto de apoyo, logramos una reducción
en la fuerza aplicada por el movimiento de la carga por parte de el estudiante, es decir, entre mas
cerca este la carga al punto de apoyo, será más fácil realizar el movimiento de la carga.

7. Preguntas
1. ¿Depende la ventaja mecánica de un sistema de poleas de la masa que se cuelgue de ellas?
Respuesta:

La ventaja mecánica no depende de la masa, sino que depende del numero de poleas que se
utilizan en la instalación y montaje del sistema, porque, si nuestro sistema es sofisticado y está
completo de poleas, este mismo permitirá realizar la tarea de levantar una gran carga, sin la
necesidad de realizar mucha fuerza; otro factor que podría influir es el rozamiento de la cuerda.

2. Diseñe un sistema de poleas para obtener una ventaja mecánica de 6

3. Consulte aplicaciones de sistemas de poleas en la vida cotidiana.

Elevadores: Los ascensores funcionan a través de un potente sistema de poleas electrónico. De

hecho, los elevadores utilizan un sistema de varias poleas y contrapesos para
proporcionar potencia y seguridad al sistema de elevación.
Pozos: Los pozos de agua de estilo “pozo de los deseos” anticuados utilizan el sistema de polea
simple para sacar el balde del pozo.
Equipo para ejercicio.: La mayoría de los equipos de levantamiento de pesas utilizan poleas para
controlar el ángulo en el que se levantan las pesas mientras se mantienen las pesas en un lugar
específico. Esto hace que el proceso de levantamiento de pesas sea más seguro y efectivo para el
usuario que las pesas libres, si se usaran incorrectamente.
Poleas de construcción. Las poleas de construcción son algunas de las poleas más básicas y
comunes, buenas para ver el funcionamiento básico de esta máquina simple.
Estas poleas consisten en una pista de ruedas que se puede elevar a grandes alturas, provista de
cadenas o cuerdas atadas a ganchos.
Persianas en ventanas. Estas también funcionan mediante un sistema de poleas para mover las
persianas hacia arriba y hacia abajo. Tiras del cordón de las persianas y el sistema de  poleas hace
que las persianas se suban o se bajen.
Puertas de cochera, veleros, motor, escaleras extensibles, escaladores de rocas, etc… todos
utilizan el sistema de poleas para trabajar de forma más segura y eficaz.

4. ¿Influye la posición de la carga respecto al punto de apoyo en la ventaja mecánica de las

palancas?

Si influye dado que en la medida en que más cerca se encuentre la carga al punto de apoyo, la
fuerza ejercida para levantarla va a ser menor.
