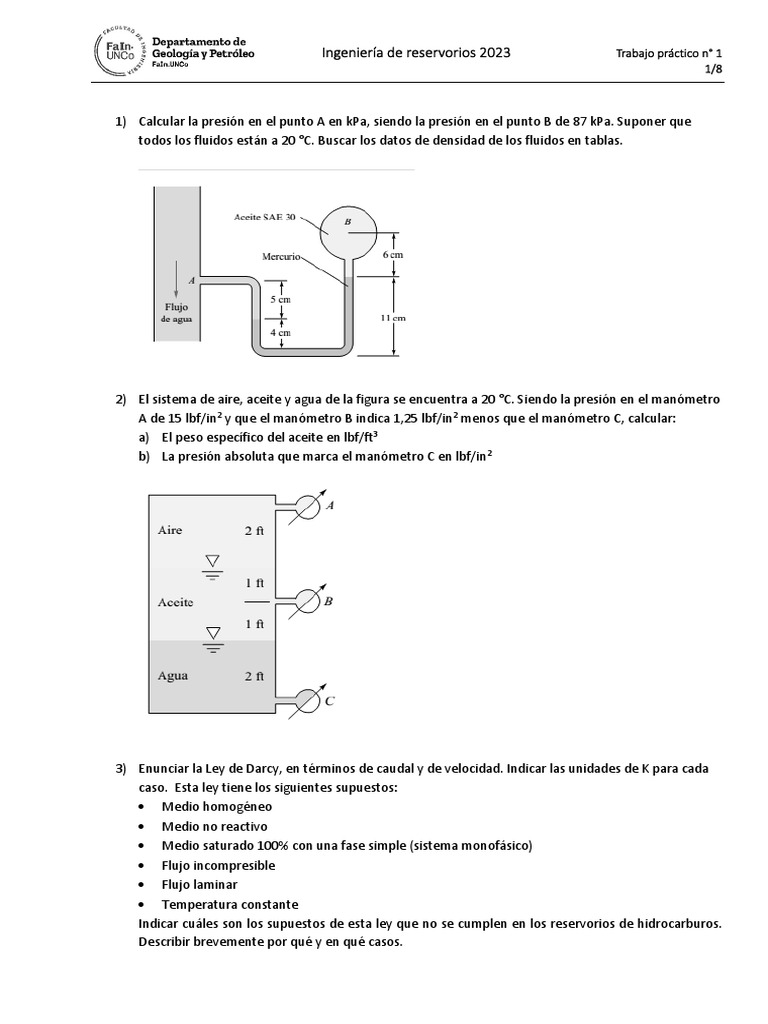

Ingeniería de reservorios 2023 Trabajo práctico n° 1

1/8

1) Calcular la presión en el punto A en kPa, siendo la presión en el punto B de 87 kPa. Suponer que
todos los fluidos están a 20 °C. Buscar los datos de densidad de los fluidos en tablas.

2) El sistema de aire, aceite y agua de la figura se encuentra a 20 °C. Siendo la presión en el manómetro
A de 15 lbf/in2 y que el manómetro B indica 1,25 lbf/in2 menos que el manómetro C, calcular:
a) El peso específico del aceite en lbf/ft3
b) La presión absoluta que marca el manómetro C en lbf/in2

3) Enunciar la Ley de Darcy, en términos de caudal y de velocidad. Indicar las unidades de K para cada
caso. Esta ley tiene los siguientes supuestos:
 Medio homogéneo
 Medio no reactivo
 Medio saturado 100% con una fase simple (sistema monofásico)
 Flujo incompresible
 Flujo laminar
 Temperatura constante
Indicar cuáles son los supuestos de esta ley que no se cumplen en los reservorios de hidrocarburos.
Describir brevemente por qué y en qué casos.
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
2/8
4) a) Encuentre una expresión para el caudal, q

b) Calcule Kabs
L = 4 cm , A = 3 cm2 , μ = 1 cP , q = 0,5 cm3/seg , ΔP = 2 atm

5) Pasar la unidad de 1 darcy a

. . . . .
í
a) b) c) d) e)

6) Halle la relación o equivalencia entre 1 darcy y las siguientes unidades: 1 cm2, 1 m2 , 1 m2 y 1 pie2.

7) La Ley de Darcy se aplica a sistemas con poros intergranulares. De esta Ley derivan las fórmulas
utilizadas para calcular K para el flujo de fluidos en estos medios. ¿Qué ecuaciones se utilizan para
calcular K para el flujo en canales y fracturas?

8) ¿Qué ecuación se utiliza para el cálculo de K en el caso de flujo compresible?. ¿En qué ensayo de
laboratorio (petrofísica estándar) se utiliza esta ecuación?

9) Los siguientes datos se obtuvieron durante un ensayo de rutina de determinación de permeabilidad.

a) Calcular k. en unidades de Darcy.

Caudal = 1000 cc de aire a 1 atm abs y 60 °F en 500 seg
Presión a la salida = 1 atm abs (60 °F)
Presión a la entrada = 1.45 atm abs (60 °F)
Viscosidad del aire a 60 °F = 0.02 cP
Sección del testigo = 2 cm2
Longitud del testigo = 2 cm.
b) Enunciar y demostrar la Ec. de Darcy para flujo isotérmico de un gas ideal.

10) a) Explique cómo y por qué se puede obtener un valor “de referencia” de la permeabilidad al líquido
de una muestra, realizando una sucesión de ensayos de permeabilidad al gas (“Efecto Klinkenberg”).
¿Es este valor confiable para muestras de alta permeabilidad?, fundamente.
b) Hallar gráficamente KL , con los siguientes valores de Kg.

Kgas 1/Pm
(mD) (1/atm)
46,30 0,98
45,20 0,76
42,03 0,47
40,27 0,23
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
3/8

11) Una vez obtenidos los datos de porosidad y permeabilidad a partir de ensayos de coronas (laboratorio)
y mediante perfiles, el siguiente paso es obtener promedios para un pozo o para todo el yacimiento.
Con los siguientes datos de porosidad, calcular la porosidad media aritmética, y la porosidad media
ponderada por el espesor.

Muestra Espesor (Ft) Phi (%)

1 1 10
2 1.5 12
3 1 11
4 2 13
5 2.1 14
6 1.1 10

12) Los datos de permeabilidad en la mayoría de los casos no se tratan estadísticamente mediante
promedios aritméticos ¿Por qué? ¿Qué fórmulas se utilizan y de qué depende su elección? Para
explicarlo, y hallar una fórmula de K para cada caso, utilice el siguiente esquema, que representa
idealmente dos reservorios, uno con capas lineales en paralelo y el otro con capas en serie.

13) Sea un yacimiento formado por 5 estratos de igual espesor que se encuentran conectados en serie.
La longitud de cada segmento y sus respectivas permeabilidades son:

Longitud Permeabilidad
(pies) (mD)
150 80
200 50
300 30
500 20
200 10

Calcule la permeabilidad promedio el yacimiento (promedio armónico), suponiendo

a) Sistema de flujo lineal
b) Sistema de flujo radial

14) La correlación entre los valores obtenidos de porosidad y de permeabilidad en un reservorio es

empírica y se la denomina “relación K/PHI”. Realice un gráfico con los valores de porosidad y log de K
de la siguiente tabla. Determine la relación K/PHI.
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
4/8
Plug Profundidad PHI std Kg std
(mbbp) (%) (mD)
2-11-25 2987.36 17.5 4983
2-11-26 2987.41 17.3 4040
2-11-27 2987.45 16.2 3680
2-11-28 2987.55 16.1 3430
2-11-29 2987.59 16.2 3643
2-11-30 2987.63 16.5 4997
2-7-31 2991.37 17.4 2921
2-7-32 2991.41 16.8 2461
2-7-33 2991.45 16.5 2625
2-7-34 2991.54 15.5 2421
2-7-35 2991.59 16.3 1659
2-7-36 2991.63 15.8 2668

15) Una muestra (plug) limpia y seca pesa 425 gr y mide 12 cm de largo y 4 cm de diámetro.
Posteriormente fue saturado al 100 % con una salmuera de gravedad especifica SG=1.07, el núcleo
pesa ahora 453 gr, calcular la porosidad.

16) Una muestra de una arenisca uniforme tiene una permeabilidad de 480 mD y una porosidad  = 17%
estimar el radio medio de las gargantas porales (Ayuda: ver sección Permeability-Porosity
Relationships libro de Tiab pág. 105).

17) Un sandpack de una arena fina y uniforme tiene una porosidad efectiva de 20 %, el diámetro de grano
promedio es aproximadamente 1/8 mm, calcular la permeabilidad del sandpack sin consolidar.

18) Un plug con hidrocarburos obtenido de una formación de arenisca limpia tiene una porosidad del
24% y saturación de agua irreductible del 30%. Estimar:
a) La permeabilidad del plug usando la correlación de Wyllie and Rose y comparar el resultado con
el obtenido usando la correlación de Timur
b) El tamaño de grano promedio

19) A partir de los datos de los núcleos de tres pozos calcular (Ayuda: ver Libro de Tarek Ahmed pág.
260):
a) Coeficiente de variación de permeabilidad de Dykstra-Parsons.
b) Calcular el Coeficiente de Lorentz
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
5/8

20) Un cuerpo de arena de sección circular de 50x106 cm2 y longitud 30.000 cm forma un cierto ángulo
con la horizontal. La presión en la parte inferior del mismo es de 120 atm y en el extremo superior
(que se encuentra a 14.400 cm de altura) es de 105 atm.
a) ¿Cuál es el caudal y la dirección del flujo si el cuerpo de arena contiene un fluido de densidad
relativa al agua igual a 1,09 y viscosidad igual a 2 cP?. La permeabilidad de la arena es de 400 mD.
b) ¿Cuál es el caudal y la dirección del mismo si la presión en el extremo superior cambia a 115 atm?
c) ¿Cuál será el caudal y la dirección del mismo si la presión en el extremo superior es de 115 atm y el
fluido tiene γ= 0,2 (relativa al agua) y µ= 0,06 cP?.

21) Un testigo rocoso de 16 cm de largo y 3 cm2 de sección transversal se satura totalmente con un
petróleo cuya viscosidad es de 5,5 cp. El petróleo fluye con un caudal de 1x10–2 cm 3 /s. La caída de
presión a través del testigo en posición horizontal es de 2,5 atm.
a) Calcular la permeabilidad absoluta de la muestra rocosa
b) Si al testigo se lo saturara totalmente con agua de viscosidad 1,1 cP, calcular el caudal de agua
necesario para mantener la caída de presión en 2,5 atm
c) Se efectúa otro ensayo, de flujo bifásico, operando con el mismo testigo bajo las siguientes
condiciones:
• caída de presión a través del testigo 2 atm
• saturación de agua 40%
• saturación de petróleo 60%
• caudal de agua inyectado 5x10 –3 cm3/s
• caudal de petróleo inyectado 3x10 –3 cm3/s

Calcular las permeabilidades relativas y efectivas al agua y al petróleo respectivamente, bajo estas
condiciones de saturación.
d) ¿Por qué la suma de las permeabilidades efectivas no iguala a la absoluta?

22) De un reservorio homogéneo, con un pozo, se extrajo una muestra rocosa de 6,5 cm de largo y 11
cm2 de área transversal. Para determinar la permeabilidad absoluta de la roca, se realizó un ensayo
saturando totalmente el testigo con agua de 1,1 cP de viscosidad y sometiéndolo a una caída de
presión de 29,4 psi. La muestra se colocó en posición horizontal y el agua fluyó con un caudal de 0,11
bbl/d.
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
6/8
También se realizaron ensayos de flujo bifásico, obteniéndose curvas de permeabilidades relativas al
petróleo y al agua.
El reservorio y el pozo del cual fue extraída la muestra presentan las siguientes características:
• Espesor: 15 m
• Porosidad: 25 %
• Viscosidad del petróleo: 6 cP

Determinar:
a) ¿Qué valor de permeabilidad se obtuvo? (Expresarlo en mD).
b) Observando el gráfico, ¿cómo podría caracterizar a la roca?. Justifique la respuesta.
c) Indicar en el mismo los puntos extremos (A) y (B), la saturación y Krw y Kro en cada punto.
Justifique la respuesta.

PRESIÓN CAPILAR

23) Calcule la diferencia de presión, esto es: presión capilar, y elevación en el capilar en un sistema
petróleo-agua dados los siguientes datos

24) Calcule la altura desde el nivel de agua libre hasta el tope de la zona de transición agua-petróleo en
un reservorio que tiene una saturación crítica de agua de 35%. La presión capilar aire-agua obtenida
en el laboratorio a la saturación crítica de agua es 18 psi, y la tensión interfacial del aire-agua es de
70 dinas/cm. La tensión interfacial agua-petróleo en el reservorio es 22 dinas/cm. La densidad del
petróleo a condiciones de reservorio es 47 lb/ft3, mientras que la del agua es 67 lb/ft3.

25) Los siguientes resultados fueron obtenidos de un ensayo de presión capilar agua-petróleo

Pc agua/petróleo(psia) 0 4.4 5.3 5.6 10.5 15.7 35.0

Sw (%) 100 100 90.1 82.4 43.7 32.2 29.8
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
7/8

Si la muestra fue obtenida de un punto a 100 pies por encima del contacto agua-petróleo, (Datos:
densidad del agua = 64 lbs/pie3, densidad del petróleo a condiciones de reservorio 45 lbs/pie3)

Responder:

a) Graficar Sw vs. Pc
b) Graficar Sw vs. Altura (h) y ubicar la muestra en el gráfico.
c) ¿Cuál es la saturación de agua esperada a esa profundidad?
d) ¿Qué representa el nivel donde Pc = 0 y Sw = 100%? Consignar en el gráfico
e) ¿Qué representa el nivel donde Pc = 4,4 y Sw = 100%? Consignar en el gráfico
f) Si el espesor saturado con hidrocarburo desde la cresta de la estructura hasta el contacto
petróleo-agua es de 175 pies, Responder: ¿Cuál es la saturación de petróleo esperada en el
intervalo saturado, considerando el valor de saturación promedio calculada para el agua?

Observación. Es recomendable graficar los valores calculados en una planilla Excel, tanto para Pc vs.
Sw como para h vs. Sw.

26) Los datos de presión capilar versus saturación en un reservorio se muestran en la siguiente figura.
Determinados ensayos de perfiles y coronas determinaron que el WOC se encuentra a 5023 ft de
profundidad. A su vez se cuenta con los siguientes datos:

• Densidad del petróleo 43,5 lb/ft3

• Densidad del agua 64,1 lb/ ft3
• Tensión Interfacial σ = 50 dinas/cm

Calcular: a) Saturación de agua irreductible (Swc)

b) Profundidad a la que se encuentra el FWL
c) Espesor de la zona de transición.
d) Profundidad a la que se alcanza el 50% de saturación de agua.
 Ingeniería de reservorios 2023 Trabajo práctico n° 1
8/8
27) Una prueba de presión capilar llevada a cabo en el laboratorio en un núcleo que tiene una porosidad
de 16% y una permeabilidad de 80 mD, produjo los siguientes datos de presión capilar versus
saturación:

Saturación de agua Presión capilar

(fracc) (psi)
1,0 0,5
0,8 0,6
0,6 0,75
0,4 1,05
0,2 1,75

La medida de tensión interfacial es de 50 dinas/cm. Además, el yacimiento tiene una permeabilidad

de 120 mD y una porosidad de 19%. Genere los datos de presión capilar para el yacimiento.
Faltan datos de áng. contacto y TIF, tomar 30° y TIF = 30 dina/cm

PROPIEDADES ELÉCTRICAS DE LAS ROCAS

28) Una muestra cilíndrica de un pozo con una arena consolidada 100% saturada NaCl (34000 ppm) a
120 °F tiene una resistencia de 85 Ω, la muestra tiene 3 pulgadas de diámetro 12 pulgadas de
longitud, rw = 0,12 Ω-m, calcular la porosidad y obtener el coeficiente de tortuosidad.

29) Un plug de arenisca (d = 1,90 cm y L = 3,20 cm) es saturado con una salmuera de 0,55 ohm-m de
resistividad. El plug fue desaturado en etapas midiéndose la resistencia a cada saturación. Calcular la
porosidad () y el exponente de saturación (n)
