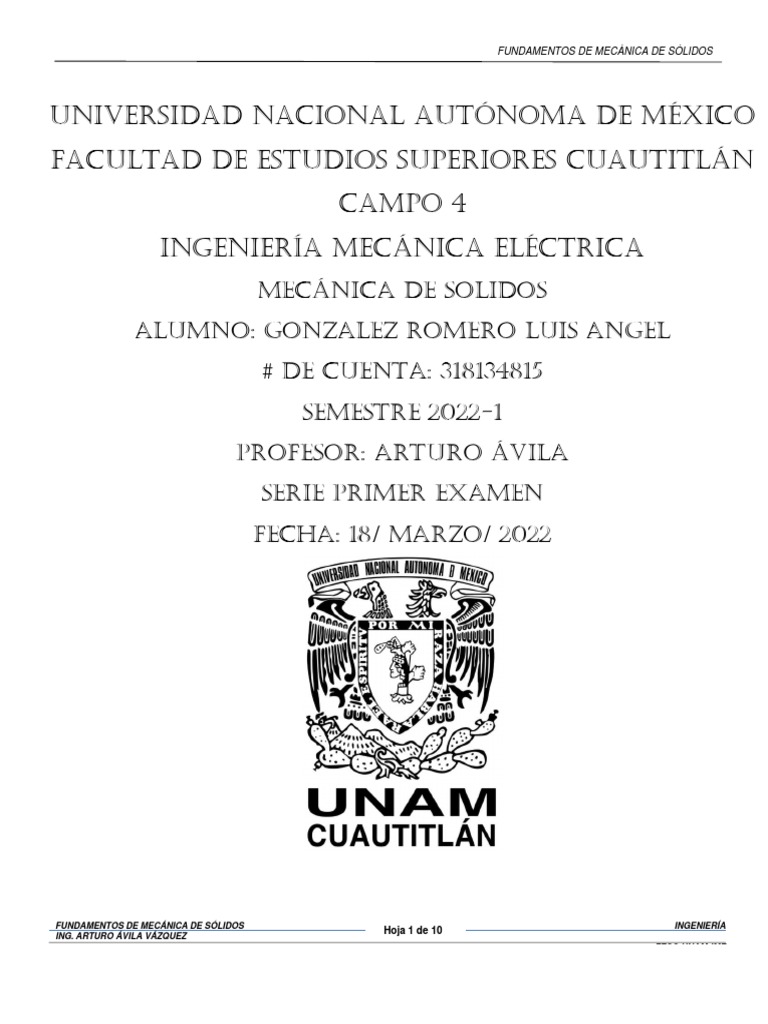

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

Universidad Nacional Autónoma De México

Facultad De Estudios Superiores Cuautitlán
Campo 4
Ingeniería Mecánica Eléctrica
Mecánica De Solidos
Alumno: Gonzalez Romero Luis Angel
# De Cuenta: 318134815
Semestre 2022-1
Profesor: Arturo Ávila
Serie primer examen
Fecha: 18/ Marzo/ 2022

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 1 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

FUNDAMENTOS MECANICA DE SOLIDOS

No. de lista:

SERIE 1ER EXAMEN PARCIAL

Nombre del alumno: Gonzalez Romero Luis Angel

A. Paterno A. Materno Nombres

Carrera: INGENIERIA MECANICA ELECTRICA

Grupo: 2401 Semestre: 2022-1 fecha: 16/03/2022

- Marque el inciso de la respuesta correcta.

1.- Rama de la física que se ocupa del estudio de los cuerpos en reposo o en movimiento al estar sometidos a la
acción de fuerzas.

a) Mecánica b) Fotometría c) Óptica d) Acústica

2.- Disciplina que se ocupadel estud io de los cuerpos qu e permanecen en reposo (Eq uilibrio) al estar sometidos a
acción de fuerzas.

a) Dinámica b) Cinemática c) Estática d) Cinética

3.- Disciplina que se ocupa del estudio de los cuerpos que permanecen en movimiento acelerado al estar sometidos
a la acción de fuerzas.

a) Hidráulica b) Dinámica c) Neumática d) Estática

4.- Disciplina que se ocupa del estudio de los esfuerzos y deformaciones sobre objetos al aplicar fuerzas.

a) Turbomaquinaria b) Cinemática c) Estática d) Mecánica de

Sólidos

5.- Magnitud caracterizada por un número positivo o negativo. (Ej. Masa, volumen, longitud)

a) Escalar b) Vectorial c) Indefinida d) Compuesta

6.- Magnitud que tiene cantidad, dire cción y sentido, obe decen a la regla del paralelog ramo. (Ej . Desplazamien to,
velocidad, fuerza).

a) Real b) Infinita c) Vectorial d) Escalar

7.- Es la representación deun cuerp o material que tiene masa, pero de tamaño o volu men despreciable. Se pue de
localizar en el espacio.

a) Vector b) Cuerpo rígido c) Partícula d) Objeto

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 2 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
8.- Es el modelo de un cuerpo material que no sufre deformaciones por aplicar fuerzas sobre él.

a) Cuerpo rígido b) Partícula c) Objeto d) Masa

9.- Principio que define: “Do s fuerzas aplicadas en un pun to desde diferentes ángulos, son equivalentes a una s ola
fuerza resultante aplicada en ese punto”

a) Superposición b) Transmisibilidad c) Paralelogramo d) Pitágoras

10.- Principio que defina: “ En todo cuerpo rígido la co ndición de equilibrio o movim iento rec tilíneo permanece
inalterable, si la fuerza queactúa sobre un punto dado se desplaza a otro punto del cuerpo sobre lo largo de su línea
de acción”.

a) Arquímedes b) Paralelogramo c) Superposición d) Transmisibilidad

11.- Representa la acción de un cuerpo sobre otro y puede ejercerse por contacto real o a distancia, se caracterizan
por tener punto de aplicación, magnitud y dirección. Se representan con vectores.

a) Fuerza b) Desplazamiento c) Momento d) Cuerpo rígido

12.- Es la representación o bosquejo de un cuerpo o partí cula aislada o libre de su ento rno, dond e solo se indica la
localización, la magnitud y dirección de las fuerzas que actúan sobre él.

a) Diagrama unifilar b) Diagrama de c) Diagrama general d) Diagrama trifilar

cuerpo libre

13.- Se define como la fuerza que ejerce una superficie sobre un cuerpo apoyado sobre la misma.

a) Fricción b) Activa c) Resultante d) Normal

14.- Capacidad de una fuerza para generar la rotación de un cuerpo alrededor de un pu nto o un eje.

a) Momento b) Elasticidad c) Trabajo d) Potencia

15.- Sistemas de fuerzas que se repr esentan sobre un plano.

a) Espaciales b) Coplanares c) Lineales d) Concurrentes

16.- Sistemas de fuerzas que se repr esentan en tres dimensiones.

a) Tangenciales b) Concurrentes c) Coplanares d) Espaciales

17.- Sistemas de fuerzas que se aplic an en un mismo punto.

a) Angulares b) Divergentes c) Escalares d) Concurrentes

18.- Fuerza resultante que le imparte a una masa de 1 kg la aceleración de 1 m/s2.

a) Libra b) Dina c) Pound d) Newton

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 3 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

19.- Un cuerpo permanece en estado de reposo o de m ovimiento rectilíneo uniforme con velocidad constante, a
menos que una fuerza externa actúe sobre él.

a) Ley de Gravitación b) Primera Ley del c) Segunda Ley del d) Tercera Ley del
Universal Movimiento o de la Movimiento o de la Movimiento o de
inercia fuerza acción y reacción

20.- Siempre que una fuerza actúa sobre una masa, en la dirección de la fuerza se prod uce una aceleración que es
directamente proporcional a la fuerza actuante e inversamente proporcional a la masa.

a) Ley de Gravitación b) Primera Ley del c) Segunda Ley del d) Tercera Ley del
Universal Movimiento o de la Movimiento o de la Movimiento o de
inercia fuerza acción y reacción

21.- Siempre que un cuerpo ejerce una fuerza sobre otro cuerpo, éste ejerce una fuerza en dirección opuesta de igual
magnitud.

a) Ley de Gravitación b) Primera Ley del c) Segunda Ley del d) Tercera Ley del
Universal Movimiento o de la Movimiento o de la Movimiento o de
inercia fuerza acción y reacción

22.- Todo cuerpo en el universo atrae a cualquier otro cuerpo a con una fuerza que es directamente proporcional al
producto de sus masas e inversamente proporcional al cuadrado de la distancia entre ellos.

a) Ley de Gravitación b) Primera Ley del c) Segunda Ley del d) Tercera Ley del
Universal Movimiento o de la Movimiento o de la Movimiento o de
inercia fuerza acción y reacción

23.- Es el trabajo realizado por una fuerza de 1 newton al mover un objeto a través de la distancia de un metro.

a) Caloría b) Libra fuerza c) Watt d) Joule

24.- Fuerza que se ejerce entre dos superficies en contacto sin causar deslizamiento una sobre la otra.

a) Fricción estática b) Elasticidad c) Fricción dinámica d) Dureza

25.- Fuerza que se ejerce entre dos superficies en contacto causando deslizamiento una sobre la otra.

a) Fricción dinámica b) Compresión c) Fricción estática d) Elasticidad

26.- Es la acción de fuerzas internas en un cuerpo que se producen por la aplicación de fuerzas externas.

a) Esfuerzo b) Elasticidad c) Fuerza d) Impulso

27.- Cambio total en las dimensiones de un objeto al estar sometido a esfuerzos.

a) Deformación b) Rigidez c) Elasticidad d) Dureza

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 4 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
28.- Propiedad de los materiales que hace recobrar la forma original de un cuerpo al ser retiradas las fuerzas
externas deformadoras.

a) Esfuerzo b) Elasticidad c) Fuerza d) Impulso

29.- Suma de fuerzas actuantes equivalente a la fuerza interna resultante aplicada perpendicularmente sobre la
sección transversal de un objeto.

a) Esfuerzo lineal b) Esfuerzo tangencial c) Esfuerzo cortante d) Esfuerzo normal

30.- Elongación o contracción que define el cambio en la longitud de un cuerpo.

a) Deformación b) Energía potencial c) Elasticidad d) Dureza

31.- El esfuerzo aplicado sobre un objeto es directamente proporcional a la deformación.

a) Ley de Hooke b) Teorema de Varignon c) Ley de Pascal d) Ley de

Newton

32.- Relación constante de las deformaciones laterales entre las deformaciones axiales de un objeto sometido a
fuerzas deformantes.

a) Módulo de Young b) Módulo de Poisson c) Cantidad de movimiento d) Elasticidad

33.- Suma de fuerzas actuantes equivalente a la fuerza interna resultante aplicada tangencialmente sobre la sección
transversal de un objeto.

a) Esfuerzo lineal b) Esfuerzo tangencial c) Esfuerzo cortante d) Esfuerzo normal

Resuelva los ejercicios y marque el inciso correcto:

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 5 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

34.- Exprese la cantidad 0.000001 F (faradios) en prefijos del Sistema Internacional.

0.000001=1x10-6

a) 1 μF ✓ b) 1 pF c) 1 mF d) 1 nF

35.- Exprese la cantidad (0.0003 s)4 en prefijos del Sistema Internacional.

0.0003=(3x104)

(3x104)4= 0.00081 x10-12 S

a) 81 μs b) 81 ms c) 0.81 ns d) 0.0081 ps ✓

36.- Un motor eléctrico gira 1800 rpm, ¿cuál es la velocidad del motor en radianes por segundo?

1 minuto= 60 segundos 1 revoluvion y/o vuelta= 2𝜋𝑅𝑎𝑑𝑖𝑎𝑛𝑒𝑠

2𝜋𝑅𝑎𝑑𝑖𝑎𝑛𝑒𝑠 𝜋𝑅𝑎𝑑𝑖𝑎𝑛𝑒𝑠 𝑟𝑎𝑑

1800 𝑟𝑝𝑚 ( ) = 60 ( ) = 188.495
60 𝑠𝑒𝑔𝑢𝑛𝑑𝑜𝑠 𝑆𝑒𝑔𝑢𝑛𝑑𝑜𝑠 𝑠

a) 198.49 rad/s b) 188.49 rad/s ✓ c) 88.39 rad/s d) 200.34 rad/s

37.- Un galón es un volumen equivalente a 231 in3. Suponga que el tanque de gasolina de un automóvil equivale
aproximadamente a un paralelepípedo de 18 in de largo, 16 in de ancho y 12 in de altura. ¿Cuántos galones puede
contener este tanque?
1 Galon= 231 in3
Vparalelepipedo= Abxh
Vparalelepipedo= 18inx16inx12in= 3456 in3
Galones= 3456 in3/231 in3
Galones= 14.96 Redondeando 15 Galones

a) 15.0 gal aprox.✓ b) 10.0 gal aprox. c) 12.0 gal aprox. d) 18.0 gal aprox.

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 6 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

38.- Una barra de acero soporta la masa de 4.0 toneladas mostrada en la figura 1. La
sección transversal de la barra es 20 mm por 10 mm. Considere 9,81 m/s2 como
aceleración de la gravedad y determine:

38.1.- La fuerza de tensión sobre la barra de acero.

a) 39.24 kN  b) 292.8 kN c) 433.6 kN 99.8 kN
Datos:
𝑀𝑎𝑠𝑎 = 4000 𝑘𝑔 𝐹 = (𝑚)(𝑎)
𝑚 𝑚
𝑎 = 9.81 2 = (4000𝑘𝑔) (9.81 )
𝑠 𝑠2
= 39240 𝑁

Figura 1
38.2.- El esfuerzo normal sobre la barra de acero.
a) 962 MPa b) 123.4 MPa c) 292.0 MPa d) 196.2 MPa 
Datos
𝑃 = 39240 𝑁 39240 𝑁
𝜎= 𝜎 = 196.2 𝑀𝑃𝑎
𝐴= 200𝑚𝑚2
(20𝑚𝑚)(10𝑚𝑚) =
200𝑚𝑚2

38.3.- El diámetro de una barra circular de acero para soportar la misma carga.
a) 15.96 mm  b) 5.16 mm c) 18.69 mm d) 21.22 mm
𝐴 = 200𝑚𝑚2 𝐷 = 15.95𝑚𝑚
4(200𝑚𝑚2 )
4𝐴 𝐷=√
𝐷=√ 𝜋
𝜋 Observe que el esfuerzo
producido es a tensión (T).

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

ING. ARTURO ÁVILA VÁZQUEZ
Hoja 7 de 10
FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

39.- La pieza fundida mostrada en la figura 2 está hecha de acero con peso específico de  = 490 lb/pie3.

Figura 2
39.1 .-Determine la carga interna (peso de la pieza).
a) 2013.56 lb b) 1069.12 lb c) 2381.22 lb  d) 1819.74 lb
𝑤
𝛾=
𝑣
𝑤 = 𝛾𝑣
𝑣 = (𝜋(0.75)2 (2.75))
𝑙𝑏
𝑣 = 4.8596 𝑓𝑡 3 𝑤 = (490 ) (4.8596𝑓𝑡 3 ) = 2381.204
𝑓𝑡 3

39.2 .-Determine el esfuerzo de compresión promedio que actúa sobre el fondo de la pieza.
a) 9.36 lb/in2  b) 3.95 lb/in2 c) 7.15 lb/in2 d) 11.18 lb/in2
2381.204 𝑙𝑏 𝑙𝑏
𝜎= 2
= 1347.48 2 = 9.3575 2
(0.75) 𝑓𝑡 𝑖𝑛
Observe que el esfuerzo producido es a compresión (C).
40.- El bastidor de dos miembros mostrado en la figura 3 está sometido a la carga de 5500 kg. Determine el
esfuerzo normal en cada barra e indique si está a tensión o compresión. El miembro AB tiene 6 mm por 4 mm
de sección transversal. El miembro BC tiene una sección transversal cuadrada de 20 mm de lado. (Considere la
aceleración de la gravedad g = 9.81 m/s2). Determine:
4
tan 𝜃 =
3 𝐵𝐶𝑦 = 𝐵𝐶 sin 53.130°
4 𝐵𝐶𝑥 = 𝐵𝐶𝑥 cos 53.130°
𝜃 = tan−1 ( )
3
= 53.130°
𝐵𝑐𝑥 − 𝐴𝐵 = 0
{ 𝐵𝐶 = 67443.84 𝑁 (𝐶)
𝐵𝐶𝑦 − 𝐷 = 0
𝐴𝐵 = 𝐵𝐶 cos 53.130°
𝐵𝑐𝑥 − 𝐴𝐵 = 0 𝐴𝐵 = 40466.40𝑁 (𝑇)
{
𝐵𝐶𝑦 − 5500(9.81) = 0
𝐵𝑐𝑥 − 𝐴𝐵 = 0
{
𝐵𝐶𝑦 = 53955 𝑁 (𝑇)
𝐵𝑐𝑥 − 𝐴𝐵 = 0
{ 53955𝑁
𝐵𝐶 FUNDAMENTOS
= DE MECÁNICA DE SÓLIDOS INGENIERÍA
sin 53.130° Hoja 8 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS

40.1.- El esfuerzo en la barra AB (MPa), indique si está a tensión o compresión.

a) 1686.1 MPa (T)  b) 11.532 MPa (T) c) 1532 MPa (C) d) 6234 MPa (T)
40466.40 𝑁
Datos 𝜎= 𝜎 = 1686.10 𝑀𝑃𝑎 (𝑇)
24 𝑚𝑚2
𝐴 = (6𝑚𝑚)(4𝑚𝑚)
= 24𝑚𝑚2
𝑃 = 40466.40𝑁

40.2.- El esfuerzo en la barra BC (MPa), indique si está a tensión o compresión.

a) 153.28 MPa (T) b) 168.61 MPa (C)  c) 265.34 MPa (C) d) 223.89 MPa (T)
Datos 67443.84 𝑁 𝜎
𝜎=  = 168.609 𝑀𝑃𝑎 (𝐶)
𝐴= (20𝑚𝑚)2 400 𝑚𝑚2
= 400𝑚𝑚2
𝑃 = 67443.84
41.- Una carga de 700 N debe ser soportada por un alambre de cobre. Determine el diámetro requerido si el
esfuerzo en el alambre no debe exceder 120 MPa.
a) 1.89 mm b) 2.00 mm c) 1.23 mm d) 2.72 mm 
𝜎 = 120 𝑀𝑃𝑎 𝐷 = 2.7252 
4(5.8333)
𝑤 = 700 𝑁 𝐷=√ 
700𝑁 𝜋
𝐴= = 5.8333
120𝑀𝑃𝑎
4𝐴
𝐷=√
𝜋

42. ¿Qué tamaño de tubería estándar (normalizada) de acero se requiere para soportar una carga de
compresión de 30,000 lb si el esfuerzo en la tubería no debe exceder de 16,000 lb/in2? (Ver tabla de
dimensiones estándar de tuberías de acero).

Datos.
P=30,000 lb a compresión
No se deben exceder el esfuerzo de 16,000 lb/in2

Sabemos que
𝑃
𝜎=
𝐴
Entonces,
𝑃 30,000 𝑙𝑏
𝐴= = = 1.875 𝑖𝑛2
𝜎 16,000 𝑙𝑏
𝑖𝑛2
FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA
Hoja 9 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
Al observar la tabla observamos que debemos escoger una tubería con un diámetro de 3 pulgadas.

43. La figura 4 muestra una barra de acero de ¾ de pulgada de diámetro está sujeta a una fuerza de tensión de
7000 lb. El módulo de elasticidad del acero es 30,000,000 lb/in2 y la longitud de la barra es de 8 ft. Determine:

Datos.
D = ¾ 𝑖𝑛
𝑙𝑏
E=30,000,000 𝑖𝑛2
L=8 ft
P=7,000 lb

43.1.- La deformación unitaria

2
3
𝜋𝐷 𝜋
2 ( 𝑖𝑛)
𝐴= = 4 = 0.4418 𝑖𝑛2
4 4
𝑃 7,000 𝑙𝑏 𝑙𝑏
𝜎= = 2
= 15,844.7588 2
𝐴 0.4418 𝑖𝑛 𝑖𝑛
𝑙𝑏
𝜎 15,844.7588 𝑖𝑛2 𝑖𝑛
𝜖= = = 0.000528
𝐸 30,000,000 𝑙𝑏 𝑖𝑛
𝑖𝑛2

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 10 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
𝑖𝑛
𝜖 = 0.000528
𝑖𝑛

43.2.- La deformación total

12 𝑖𝑛
8 𝑓𝑡 ( ) = 96 𝑖𝑛
1 𝑓𝑡
𝑖𝑛
𝛿 = 𝜖𝐿 = (0.000528 ) (96 𝑖𝑛) = 0.507 𝑖𝑛
𝑖𝑛
𝛿 = 0.507 𝑖𝑛

44. La figura 5 muestra una barra de cobre extruido de 2 in de diámetro soporta otra barra de aluminio 6061 de
1 in de diámetro, que su vez soporta una barra de acero de bajo contenido de carbono de 0.5 in de diámetro de
sección transversal. Las tres barras en conjunto soportan la carga de 175,000 lb. Ver figura. Determinar:

Datos

1) Barra de cobre extruido. D=2 in

2) Barra de aluminio 6061. D= 1 in
3) Barra de acero de bajo contenido de carbono. D=0.5 in
Áreas

𝜋𝐷 2 𝜋(2 𝑖𝑛)2
𝐴𝑐 = = = 3.1416 𝑖𝑛2
4 4
𝜋𝐷 2 𝜋(1 𝑖𝑛)2
𝐴𝑎𝑙 = = = 0.7854 𝑖𝑛2
4 4

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 11 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
2 2
𝜋𝐷 𝜋(0.5 𝑖𝑛)
𝐴𝑎𝑐 = = = 0.1963 𝑖𝑛2
4 4

44.1.- La deformación unitaria del segmento de cobre.

𝑃 175,000 𝑙𝑏 𝑙𝑏
𝜎= = 2
= 55704.099 2
𝐴 3.1416 𝑖𝑛 𝑖𝑛
𝑙𝑏
𝜎 55704.099 𝑖𝑛2 𝑖𝑛
𝜖= = = 0.003276
𝐸 𝑘𝑙𝑏 𝑖𝑛
17,000 2
𝑖𝑛

𝑖𝑛
𝜖 = 0.003276
𝑖𝑛
44.2.- La deformación total del segmento de cobre.
12 𝑖𝑛
1.2 𝑓𝑡 ( ) = 14.40 𝑖𝑛
1 𝑓𝑡
𝑖𝑛
𝛿 = 𝜖𝐿 = (0.003276 ) (14.40 𝑖𝑛) = 0.04717 𝑖𝑛
𝑖𝑛
𝛿 = 0.04717 𝑖𝑛
44.3.- La deformación unitaria del segmento de aluminio.
𝑃 175,000 𝑙𝑏 𝑙𝑏
𝜎= = = 222816.3993 2
𝐴 0.7854 𝑖𝑛2 𝑖𝑛
𝑙𝑏
𝜎 222816.3993 𝑖𝑛2 𝑖𝑛
𝜖= = = 0.02228
𝐸 𝑘𝑙𝑏 𝑖𝑛
10,000 2
𝑖𝑛
𝑖𝑛
𝜖 = 0.02228
𝑖𝑛

44.4.- La deformación total del segmento de aluminio.

12 𝑖𝑛
1 𝑓𝑡 ( ) = 12 𝑖𝑛
1 𝑓𝑡
𝑖𝑛
𝛿 = 𝜖𝐿 = (0.02228 ) (12 𝑖𝑛) = 0.2674 𝑖𝑛
𝑖𝑛
𝛿 = 0.2674 𝑖𝑛
44.5.- La deformación unitaria del segmento de acero.

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 12 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
𝑃 175,000 𝑙𝑏 𝑙𝑏
𝜎= = 2
= 891492.6133 2
𝐴 0.1963 𝑖𝑛 𝑖𝑛
𝑙𝑏
𝜎 891492.6133 𝑖𝑛2 𝑖𝑛
𝜖= = = 0.02971
𝐸 𝑘𝑙𝑏 𝑖𝑛
30,000 2
𝑖𝑛
𝑖𝑛
𝜖 = 0.02971
𝑖𝑛

44.6.- La deformación total del segmento de acero.

12 𝑖𝑛
0.6 𝑓𝑡 ( ) = 7.2 𝑖𝑛
1 𝑓𝑡
𝑖𝑛
𝛿 = 𝜖𝐿 = (0.02971 ) (7.2 𝑖𝑛) = 0.2139 𝑖𝑛
𝑖𝑛
𝛿 = 0.2139 𝑖𝑛

44.7.- La deformación total de las tres barras.

𝛿𝑡𝑜𝑡𝑎𝑙 = 0.04717 𝑖𝑛 + 0.2674 𝑖𝑛 + 0.2139 𝑖𝑛 = 0.5284 𝑖𝑛

𝛿𝑡𝑜𝑡𝑎𝑙 = 0.5284 𝑖𝑛

45.- Una barra de acero de 10 ft de longitud está sujeta a una carga axial de tensión de 30 klb. SI el alargamiento
admisible es de 0.0625 in, determinar el diámetro mínimo de la sección transversal para soportar la carga.

a) 1.03 in b) 0.233 in b) 1.563 in  d) 2.785 in

Datos 𝑃𝐿
𝛿= 4𝑃𝐿
𝑃 = 30 000 𝑙𝑏 𝐸𝐴 𝐷=√  4(17000)(120)
𝐿 = 10 𝑓𝑡 = 120 𝑖𝑛 𝜋𝐷2 𝐸𝛿𝜋 𝐷 = √ = 1.5635 𝑖𝑛
𝐴= (30𝑥10^6)(0.062)𝜋
𝑙𝑏 4
𝐸 = 30 000 000 𝑖𝑛2

46: Una carga se cuelga de un alambre de acero de bajo contenido de carbono de ¼ in de diámetro sin exceder
su límite elástico (Ver esfuerzo de fluencia). Determinar:

46.1.- La carga máxima que se puede colgar en el alambre.

E = 30𝑥106

𝐷 = 0.25𝑖𝑛 𝑃 = 𝜎𝐴
𝐴 = 0.490 𝑃 = 36000𝑥0.049𝑖𝑛2 = 1767.145

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 13 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
𝑙𝑏
𝜎 = 36 000
𝑖𝑛2

46.2.- La deformación (incremento en la elongación) bajo el efecto de la carga anterior, si la longitud original del

alambre es de 3 ft.

1767.1458𝑥(3𝑥12)
𝑆= = 0.04320𝑖𝑛
0.04908 𝑥 (30𝑥106 )

4.7.- En la figura 6 muestra una armadura articulada. Las barras son circulares de aleación de aluminio 6061 y
no deben sufrir deformaciones permanentes durante su funcionamiento. Determinar:

47.1.- La fuerza a tensión o compresión de la barra AB.

47.2.- La fuerza a tensión o compresión de la barra AC.

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 14 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
Condiciones de equilibrio
Suma Fx= 0
Suma Fy= 0

ACy= AC sen (9.46)

ACx= AC cos (9.46)

Fx= -AB + ACx=0

Fx= -AB + AC cos(9.46)=0

Fy= ACy + 6kN=0

Fy= AC sen (9.46) -6kN=0
6𝐾𝑁
𝐴𝐶 = = 36495.45 𝑁
𝑠𝑒𝑛(9.46)

AB= AC cos(9.46) = 36505.45 cos (9.46)

AB= 36008.99 N

47.3.- La fuerza a tensión o compresión de la barra BC.

47.4.- La fuerza a tensión o compresión de la barra CD.

Fy= -AC+CB=0
Fy= -AC sen (9.46) + CB=0
CB= AC sen (9.46)
CB= (365055.45N Sen (9.46))
CB= 6000N

Fx= -ACx+CD=0
Fx=- (AC cos (9.46)+CD=0
CD= 36 505.45 N cos (9.46)
CD= 36008.99

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 15 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
47.5.- El esfuerzo de fluencia del aluminio 6061 en el Sistema Internacional. (Este esfuerzo es el limite entre la
elasticidad y la plasticidad, ver tabla).

Esfuerzo de cedencia del aluminio: 𝜎 = 240 𝑀𝑃𝑎

47.6.- La sección transversal (mm2) mínima de la barra AB para no sufrir deformaciones permanentes.

El esfuerzo limite para no sufrir deformaciones permanentes es: 240Mpa

𝑃 36008.99𝑁
240𝑀𝑃𝑎 = 240𝑀𝑃𝐴 = = 0.000150𝑚2 = 150𝑚𝑚2
𝐴 240𝑀𝑃𝐴

47.7.- La sección transversal (mm2) mínima de la barra AC para no sufrir deformaciones permanentes.
36505.45𝑁
240𝑀𝑃𝐴 = = 0.000152𝑚2 = 152𝑚𝑚2
240𝑀𝑃𝐴
47.8.- La sección transversal (mm2) mínima de la barra BC para no sufrir deformaciones permanentes.
5999.99𝑁
240𝑀𝑃𝐴 = = 25𝑚𝑚2
240𝑀𝑃𝐴

47.9.- La sección transversal (mm2) mínima de la barra CD para no sufrir deformaciones permanentes.
36008.99𝑁
240𝑀𝑃𝐴 = = 150𝑚𝑚2
240𝑀𝑃𝐴
47.10.- Si se selecciona un perfil rectangular de aluminio con la sección transversal de 16 x 10 mm = 160 mm2 para
construir la armadura, determine la deformación total en la barra AC (mm).

Seccion transversal barra (AC)= 160𝑚𝑚2

𝑃𝐿 36505.45 𝑁 (0.608)
𝛿= 𝛿 = (70 = 0.001981𝑚 = 1.981𝑚𝑚
𝐸𝐴 𝐺𝑃𝑎)(0.00016 𝑚2

48.- La figura 7 muestra dos bloques unidos. Determine el esfuerzo cortante entre los bloques.

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 16 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
𝑃
𝑇=
𝐴
4000𝑁
𝑇=
(0.16𝑚)(0.1𝑚)
𝑇 = 250𝐾𝑝𝑎
49.- La figura 8 muestra cuatro pernos de acero de ½ in de diámetro usados para unir dos placas de 3 in de
espesor sujetas a 20000 lb de tensión. Determine el esfuerzo cortante en cada perno.

 4 PERNOS SOPORTAN UN PESO DE 20000 LIBRAS

 1 PERNO SOPORTA 5000 LIBRAS
𝑃
𝑇=
𝐴

2
1
𝐴 = 𝑃𝐼 ( 𝐼𝑁) 4 = 0.1963𝑚2
2
20000𝐿𝑏
𝑇=
4(0.1963𝑖𝑛2 )

𝑇 = 25.471𝑝𝑠𝑖 𝑂 25.47𝑘𝑠𝑖
50.- La figura 9 muestra un perno de acero de ½ in de diámetro usado para unir dos placas de 3 in de
espesor sujetas a 20000 lb de tensión. Determine el esfuerzo cortante en el perno.

 1 PERNO SOPORTA 20000lb

𝑃
𝑇=
𝐴

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 17 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
 FUNDAMENTOS DE MECÁNICA DE SÓLIDOS
2
1
𝐴 = 𝑃𝐼 ( 𝐼𝑁) = 0.1963𝑚2
2
20000𝑙𝑏
𝑇=
(0.1963𝑖𝑛2 )
𝑇 = 101.88𝑘𝑠𝑖
51.- La figura 10 muestra un perno de acero de 6.0 mm de diámetro usado para unir tres placas de 50 mm
de espesor. Determine la deformación del perno.

 D= 6mm = 0.006m
(50𝐾𝑁)2 = 100000𝑁

𝐴 = 𝜋(0.0062 )/4 = 2.82𝑥10−5 𝑚

20000 𝑥 0.05
𝑑=
80000000000 𝑥 0.00002827

𝑑 = 0.001105𝑚
𝑑 = 1.105𝑚𝑚

FUNDAMENTOS DE MECÁNICA DE SÓLIDOS INGENIERÍA

Hoja 18 de 18 ING. ARTURO ÁVILA VÁZQUEZ FESC-UNAM-IME
