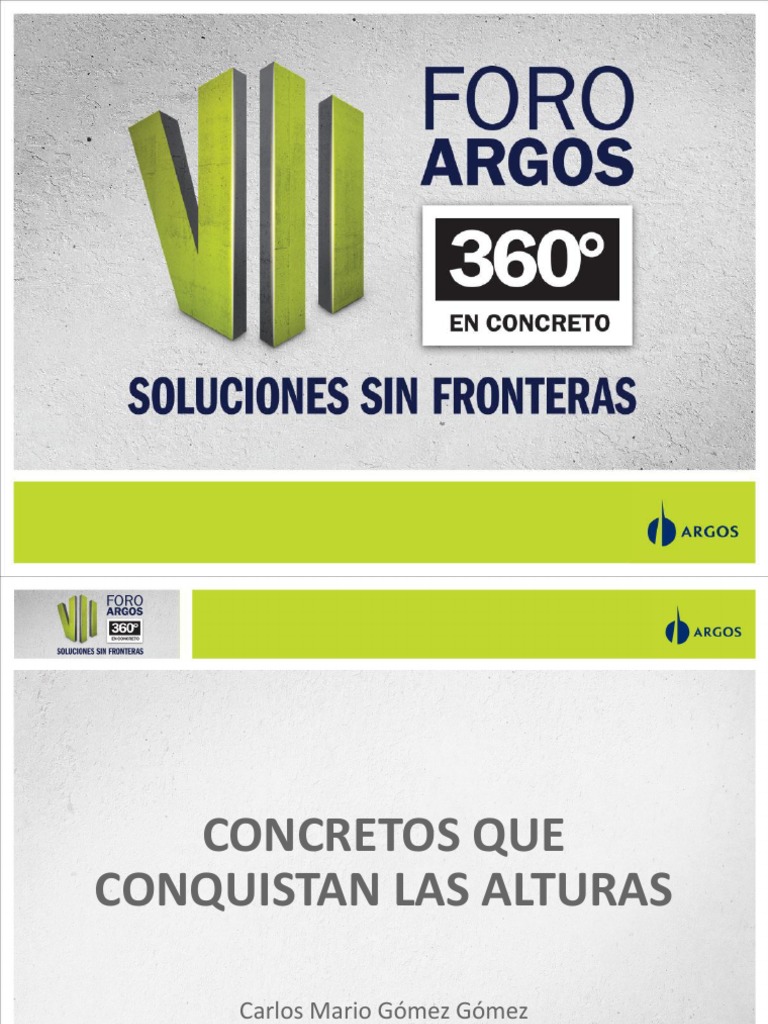

CONCRETOS QUE

CONQUISTAN LAS ALTURAS

Carlos Mario Gómez Gómez

Nota aclaratoria de responsabilidad: Las
observaciones contenidas en este documento
son de carácter informativo y deben ser
aplicadas y/o evaluadas por el constructor o
usuario solamente en caso de considerarlas
pertinentes. Por lo tanto, estas observaciones no
comprometen a Argos, a sus filiales o a sus
subordinados.
“ No es la especie más fuerte la que sobrevive, ni la
más inteligente, si no la que mejor se adapta a los
cambios”

Charles Darwin
 Para Recordar…

hasta
Fin de la Arquitectura Republicana 1930

Palacio Liévano Palacio

Club de Cartagena
Bogotá 1907 Departamental
Alcaldía Mayor (1920-1925) Medellín 1925
de Bogotá
 Para Recordar…
desde
Comienzo de la Arquitectura Moderna 1930

Hotel Continental
Bogotá (1948) Edificio Nacional de
Edificaciones de 4 a 15 Barranquilla 1945
pisos
 Para Recordar…
desde
Comienzo de la Arquitectura Internacional
1950

Aeropuerto
Centro Urbano
Internacional El Dorado Edificio Antonio Nariño –
(1956 – 1958) Ecopetrol Bogotá 1952
Edificaciones de 8 a 23 Bogotá
pisos (1954 – 1958)
 Para Recordar…

Desarrollo de la
Arquitectura Internacional
1960 a 1970

Panorámica general, mixers, encofrados de madera y

entrepisos reticulares para el Hotel Tequendama en
Bogotá - 1968
Edificaciones de 12 a 40 pisos
Inicio sistema estructural mixto
Fuente: La Construcción del concreto en Colombia – Asocreto 2006
 Para Recordar…
EDIFICIO AVIANCA CENTRO COLTEJER CIUDADELA TORRE
(Bogotá, 1969) (Medellín, 1972) SAN MARTÍN Torre Sur
- (Bogotá, 1972)
42 Pisos (161 m) y 4 sótanos 36 Pisos (175 m) y 3 Sótanos
47 Pisos (174 m)
 Para Recordar…
CENTRO DE COMERCIO TORRE COLPATRIA TORRE DE CALI
INTERNACIONAL (Bogotá, 1979) (Cali, 1984)
(Bogotá, 1974) 50 Pisos (196 m) fue durante 36
años el edificio más alto de 46 Pisos (186 m)
(Centro de las Américas)
Colombia
49 Pisos (192 m)
 Para Recordar…

300
Evolución de las edificaciones en los siglos XX y XXI
280
Posición Ciudad Construidos En construcción
260 1 Bogotá 6 7
240 2 Cartagena 3 7
220 3 Barranquilla 2 1
200 4 Bucaramanga 2 0
180 4 Medellín 2 0
160 6 Cali 1 0
140
120
100
80
60
40
20
0
1900 1905 1910 1915 1920 1925 1930 1935 1940 1945 1950 1955 1960 1965 1970 1975 1980 1985 1990 1995 2000 2005 2010 2015 2020

4 a 15 8 a 23 12 a 40 28 a 50 20 a 47 20 a 67
pisos pisos pisos pisos pisos pisos

Arquitectura Republicana Arquitectura Moderna Arquitectura Internacional

…Para crecer… cuáles fueron
los grandes cambios que se
debieron adoptar?
 Sistema Estructural
Evolución de la altura de las Construcciones Vs. Sistema Estructural

Fuente: http://web.mit.edu/istgroup/ist/documents/CIB_Toronto_05-04.pdf
…Y el concreto qué??
 Materiales
Material usado en los 200 edificios más altos del mundo

Fuente: http://web.mit.edu/istgroup/ist/documents/CIB_Toronto_05-04.pdf
 Fundaciones

CIMENTACIONES PROFUNDAS Proyecto

Sigma– IC Constructora

Pilotes Pantallas Concreto

L= 72 m D= 80 cm perimetrales Tremie 28 MPa
 Fundaciones

CIMENTACIONES PROFUNDAS

Proyecto BD Bacatá – Prabyc

300 Pilotes
Profundidad= 60 m
D = 1,50 a 2.00 m
Pantallas perimetrales Prof = 22 m
Concreto Tremie de 31 Mpa TM 1”

Cortesía
Prabyc
 Fundaciones

Concreto  Alta C O M P A C I D A D
Tremie  FLUIDEZ

 3000 a 6000 psi

Colocación del concreto

…Y eso tenía que

Cambiar!!!

Fuente: www.yuotube.com
Colocación del concreto

Altura de
Bombeo
256 m

Cortesía : Pravyc
 Concreto de Alta Resistencia
Asentamiento /
Manejabilidad
Fluidez / Viscosidad
Relativa

TMN de Agregados /
Ensamble / Forma
3/8” - ½” CONCRETOS Resistencia mecánica
mayor de 7000 (49 MPa)
ALTA
RESISTENCIA

Relación Fino / Agregado Relación A/MC

y Relación arena Consumo de Agua /
Agregado Volumen de Pasta
Aditivos de Alto Poder

Uso de Adiciones / Filler /

SF
Concreto de Alta Resistencia

DISEÑO PLANTA
DISEÑO PLANTA
CALIFICACIÓN ACI 55,0 49,8
Promedio X 64,4 61,2
CALIFICACIÓN ACI 51,5 44,9
Desv Est 7,0 8,5
CV Coef de Variación 10,9% 13,8%

t 2,3 1,6
CONFIABILIDAD 99,0% 94,0%
Probabilidad de falla 1,0% 6,0%
 Concreto de Alta Resistencia

USOS: VENTAJAS:

• Elementos estructurales • Facilita el diseño de

con altas exigencias estructuras versátiles,
mecánicas. con mayor altura de piso
• Edificaciones esbeltas • Favorece la disminución
de cuantías de refuerzo
• Elementos preesforzados. en los diseños.
• Pilas en puentes y • Permite el diseño de
plataformas menores secciones
• Aplicaciones estructurales.
arquitectónicas de altas • Disminución de consumo
especificaciones. de concreto.
…Y por qué utilizar
Concretos de Alta
Resistencia?
 Concreto de Alta Resistencia

Concretos Columnas
 Concreto de Alta Resistencia

Acero Columnas
 Concreto de Alta Resistencia

Acero Vigas
…No se trata sólo de
Alta Resistencia!!!
 Otras Propiedades
 Consistencia
Mínima
Concreto  Alta Fluidez Segregación

Altas  Cohesividad
Resistencias  Mayor rendimiento en Obra
 Otras Propiedades
Durabilidad Fuente: Miguel Garcia Mulford
 Otras Propiedades

SOSTENIBILIDAD
Altas Resistencias
 Reducción en el volumen de concreto

 Uso de MCS

 Menor consumo de Agua

 Menor consumo de energía y

combustibles
…Y seguirán llegando
nuevos retos!!!
Cambio Cultural
 Nuevos Retos
UHPC (Ultra High Performance Concrete)
f’c = 140 MPa
Mr = 25 MPa
ft= 5 a 10 MPa

Valores de resistencias e
imágenes de la
optimización tenida en la
pasarela EAFIT
 Nuevos Retos
SOSTENIBILIDAD
certificaciones

https://cowspiracydatos.wordpress.com/2015/05/02/cowspiracy-el-secreto-de-la-sustentabilidad-datos-extraidos-del-documental/
 Concreto
Pasó de ser… A convertirse en…
CA3 CA5F
• Cemento • Cemento
• Agregado Grueso • Agregado Grueso
• Arena • Arena
• Agua • Agua
• Aditivo
• Adiciones
• Fibra
