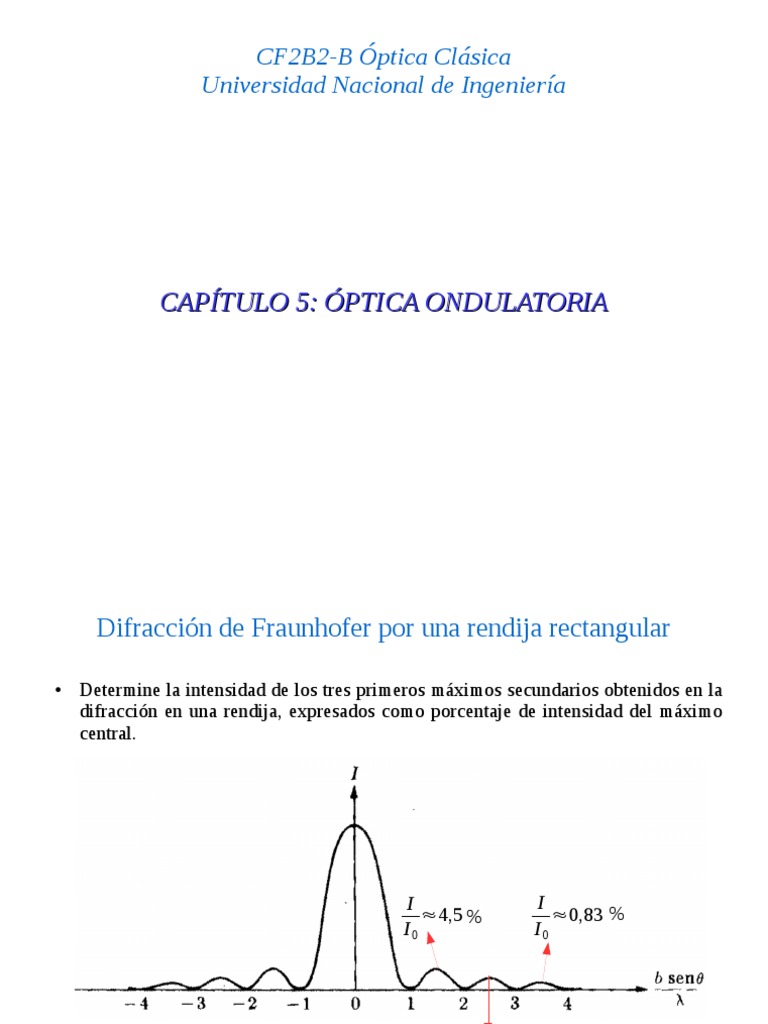

CF2B2-B Óptica Clásica

Universidad Nacional de Ingeniería

CAPÍTULO 5: ÓPTICA ONDULATORIA

 Difracción de Fraunhofer por una rendija rectangular

● Determine la intensidad de los tres primeros máximos secundarios obtenidos en la

difracción en una rendija, expresados como porcentaje de intensidad del máximo
central.

I I
≈4,5 % ≈0,83 %
I0 I0

I
≈1,6 %
I0
 Difracción de Fraunhofer de una abertura circular
● La difracción de Fraunhofer por una
abertura circular presenta muchas de las
características ya vistas en el caso de la
rendija rectangular, pero en vez de un
diagrama rectangular, el diagrama de
difracción consiste en un disco brillante
rodeado de anillos alternadamente
oscuros y brillantes.
● Los radios del disco central y de los
anillos sucesivos no siguen una
secuencia simple.
● Debido a la forma geométrica, el
análisis matemático es más complicado
que el de la rendija rectangular .
 Difracción de Fraunhofer de una abertura circular
● Sea R el radio de la abertura, el ángulo
correspondiente al primer disco oscuro
está dado por la condición

… (62)

ó
… (63)

Siendo D=2R el diámetro de la abertura y

θ en radianes
● La ec. (63) también da el poder de
resolución para una abertura circular,
definida de acuerdo a Rayleigh, como el
ángulo mínimo entre las direcciones de
incidencia de dos ondas planas
provenientes de dos fuentes puntuales
distantes, que permita distinguir sus
respectivos patrones de difracción.
 Difracción de Fraunhofer de una abertura circular
● Esto ocurre cuando el centro del disco
brillante del patrón de difracción de una de
las fuentes cae sobre el primer anillo oscuro
del patrón de difracción de la segunda. La
separación angular viene dada por la
ecuación (63).

Patrones de difracción de dos fuentes puntuales

(curvas sólidas) y patrones resultantes (curvas
discontinuas) para varias separaciones angulares de
las fuentes. Las curvas punteadas son la suma de
las dos curvas sólidas. (a) Fuentes muy alejadas,
patrones bien resueltos. (b) Fuentes más juntas, con
separación angular que satisface el criterio de
Rayleigh, los patrones se resuelven. (c) Fuentes tan
juntas que los patrones no se resuelven.
 Difracción de Fraunhofer de una abertura circular
● Ejm: Una lente con un diámetro de 2 cm tiene una distancia focal de 40 cm, y está
iluminada con un haz de luz monocromática paralela de longitud de onda de 5,9 × 10 -7
m. Calcular el radio del disco central del patrón de difracción observado en un plano en
el foco. También determine el poder de resolución de la lente para esta longitud de onda.
 Difracción de Fraunhofer de dos rendijas lineales
Intensidad relativa

● En el experimento de Young se
consideró que el ancho de la abertura
b<<λ, obteniéndose un patrón similar.
● Para ese límite, las fuentes S1 y S2
(puntuales) irradian de manera
uniforme para todos los ángulo. Intensidad relativa

● Considerando b/λ finitos, cada fuente

irradiará con un patrón como el de la
figura.

Intensidad relativa
 Difracción de Fraunhofer de dos rendijas lineales

● Sea el caso de dos rendijas, ambas de

ancho b, separadas una distancia a.
● Para una dirección correspondiente al
ángulo θ, se tendrá dos conjuntos de
ondas difractadas provenientes de
cada rendija.
● Es decir, se tendrá una combinación
de difracción e interferencia.
 Difracción de Fraunhofer de dos rendijas lineales
● Para determinar la intensidad de las
ondas resultantes en función del ángulo
θ, se debe calcular la amplitud resultante
de cada rendija y combinar las dos
amplitudes para obtener la resultante
final. El valor de α está dado por la ec.
(55).
● El vector OP da la amplitud resultante
A1 de la rendija 1, cuyo valor está dado
por la ec. (58)

… (64)

● Debido que las dos rendijas tienen el

mismo ancho, la amplitud resultante
para la rendija 2 tiene el mismo valor A 1,
pero con fase diferente.
 Difracción de Fraunhofer de dos rendijas lineales
● En la figura, se observa que entre rayos
correspondientes de las rendijas 1 y 2,
tales como AA’ y CC’, hay una
diferencia de fase constante dada por

… (65)

● Por tanto, las amplitudes o vectores

correspondientes de las dos rendijas forman un
ángulo igual a β.
● De acuerdo a la figura, la línea OQ = A2 para la
rendija 2 se obtiene rotando en un ángulo β la
línea OP = A1, correspondiente a la rendija 1. La
amplitud A resultante de ambas es:
… (66)
 Difracción de Fraunhofer de dos rendijas lineales
● Haciendo A1= A2, y usando las ecuaciones (64) y (65)

… (67)

● La distribución de intensidad, que es proporcional al cuadrado de la amplitud, será

… (68)

● Si se compara la ec. (68) con la ec. (59) que describe la intensidad del patrón de
difracción para una sola rendija

… (59)

se ve que en la expresión (68) se tiene el factor adicional

 Difracción de Fraunhofer de dos rendijas lineales

● Además, de la ec. (30), que da la distribución de intensidad para el patrón de

interferencia de dos fuentes síncronas, se ve que esta y la ec. (68) coinciden en lo
referente al factor de interferencia.
… (30)
● En la ec. (68), “a” es la separación de las dos rendijas y en (30), “a” es la
separación de las dos fuentes.
● Por tanto, la ecuación que describe el patrón de difracción general para dos
rendijas es la ecuación que describe el patrón de interferencia para dos fuentes
síncronas moduladas por la expresión del patrón de difracción de una sola rendija.
 Difracción de Fraunhofer de dos rendijas lineales

Distribución de intensidad (a lo largo de un plano normal a la luz incidente) resultante

de dos rendijas paralelas largas y estrechas.
 Difracción de Fraunhofer de dos rendijas lineales
● Se observa que los máximos del patrón de interferencia ocurren para sen θ= n (λ ⁄a).
● Los ceros del patrón de difracción están dados por la ec. (53), o sea, senθ = n’ (λ⁄b).
● Como a > b, los ceros del patrón de difracción están más espaciados que los
máximos del patrón de interferencia, por tanto, cuando hay dos rendijas, las franjas
brillantes son mucho más angostas y están más espaciadas que las producidas por
una sola rendija.
 Difracción de Fraunhofer: Redes de difracción
● Considerando el patrón de difracción producido por N rendijas paralelas de ancho b,
espaciadas igualmente por una distancia a.
● De la figura, por analogía con el problema de la doble rendija, en la dirección
correspondiente al ángulo θ se debe observar la interferencia debida a N fuentes
síncronas (una por rendija) moduladas por el patrón de difracción de una abertura.
 Difracción de Fraunhofer: Redes de difracción
● Dado que la separación entre fuentes sucesivas es a, el factor de interferencia para la
intensidad es el mismo que se encuentra en la ec. (35), es decir

● mientras que el factor de difracción, según la ec. (59)

● La distribución de intensidad es entonces

… (69)
 Difracción de Fraunhofer: Redes de difracción
● Si el número de rendijas N es grande, el patrón consistirá en una serie de franjas angostas
y brillantes correspondientes a los máximos principales del patrón de interferencia, que,
según la ec. (68), están dadas por
… (70)
● donde n = 0, ±1, ±2, ... pero sus intensidades están moduladas por el diagrama de
difracción.
● La fig. muestra el caso de ocho rendijas (N = 8). Según el valor de n, los máximos
principales se denominan primero, segundo, tercero, etc., orden de difracción.
 Difracción de Fraunhofer: Redes de difracción
● Este tipo de sistemas es llamado red de difracción por trasmisión. Con el fin de
analizar la luz del IR cercano, visible o UV, las redes de difracción de
transmisión consisten en varios miles de rendijas por centímetro, obtenidas al
grabar una serie de líneas paralelas en una película transparente.
● Las líneas actúan como los espacios opacos entre las ranuras.
● Una red de difracción también puede funcionar por reflexión: se graban una
serie de líneas paralelas sobre una superficie metálica, las franjas estrechas entre
las líneas grabadas reflejan la luz y producen un patrón de difracción.
● A veces, la superficie se hace cóncava para mejorar el enfoque.
 Difracción de Fraunhofer: Redes de difracción
Dispersión
● La capacidad de una rejilla para producir espectros que permitan mediciones
precisas de las λ se determina por medio de dos propiedades intrínsecas de la
red: a) La separación Δθ entre las líneas espectrales que difieren en longitud de
onda por una pequeña cantidad Δλ y b) el ancho o definición de las líneas.
● Dispersión
● Cuando la luz de varias λ de onda incide sobre una red, las diferentes longitudes
de onda producen máximos de difracción en diferentes ángulos, excepto para el
orden cero, que es el mismo para todos.
● El conjunto de máximos de un orden dado para todas las longitudes de onda
constituye un espectro.
● Entonces se tendrán espectros de primer, segundo, tercer, etc., orden. Cuanto
mayor es la longitud de onda, mayor es la desviación para un orden dado del
espectro, luego el rojo se desvía más que el violeta, que es lo contrario de lo que
sucede cuando la luz se dispersa por un prisma.
 Difracción de Fraunhofer: Redes de difracción
Dispersión
● La separación angular Δθ por intervalo unitario de longitud de onda Δλ se llama
dispersión, así la dispersión de una red está definida por

● De la ec. (70), derivándola se deduce que cos θ dθ ⁄dλ = n ⁄ a, de modo que

… (71)

● que indica que cuanto mayor es el orden de difracción, o cuanto menor es el

espaciamiento entre franjas, mayor es la dispersión.
● Las redes de difracción son muy importantes para el análisis de espectros en una
amplia gama de regiones del espectro electromagnético y tienen varias ventajas
sobre los prismas. Son usadas para determinar las λ emitidos por fuentes
luminosas desde lámparas hasta estrellas.
● Una ventaja es que las redes de difracción no dependen de las propiedades
dispersivas del material, sino solamente de la geometría de la red.
 Difracción de Fraunhofer: Redes de difracción
Dispersión
● Elementos de un espectroscópio de red. Se coloca la fuente frente a la rendija del
colimador. Se coloca la red perpendicularmente al eje del colimador y se investiga los
espectros de órdenes diferentes moviendo el telescopio.

Lineas de emisión de H en el rango del visible hasta la 4ta orden. Las líneas están más alejadas para mayores ángulos,
(son también más anchas y menos intensas, no es observado en la figura).
 Difracción de Fraunhofer: Redes de difracción
● Ejm: Una red con 20000 líneas tiene una longitud de 4 cm. Encontrar la
separación angular de todo el espectro visible para el primer orden y el segundo
orden. Suponer que la longitud de onda va desde 3,90 × 10 -7 m (violeta) hasta
7,70 × 10-7 m (rojo).
