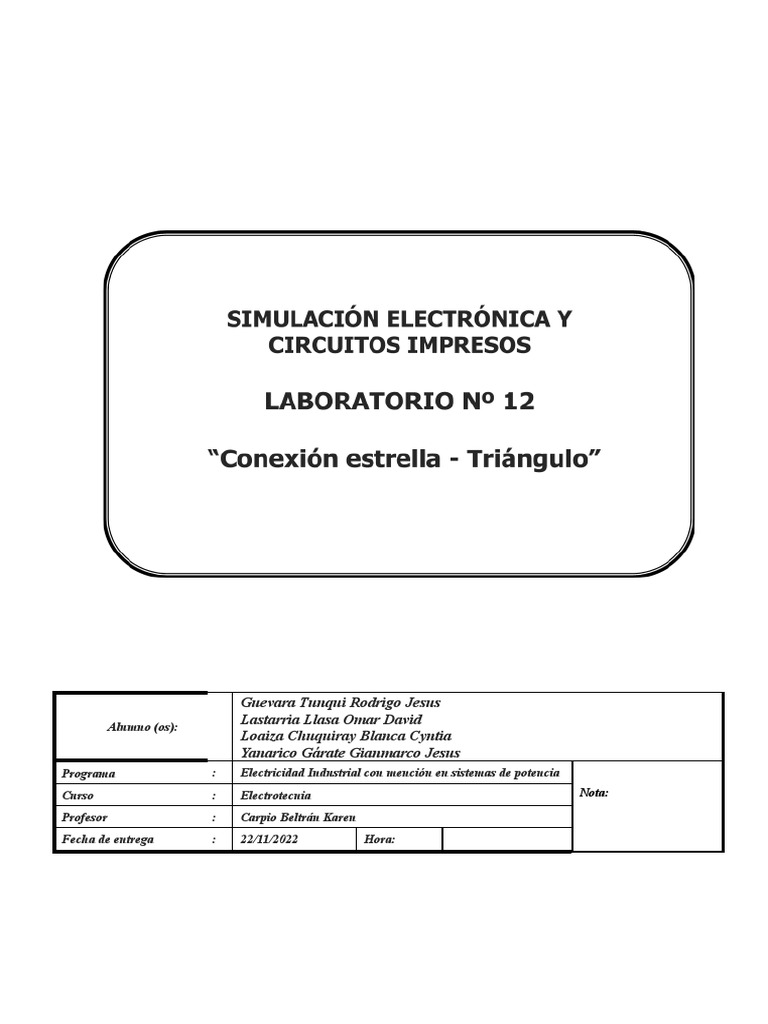

Guevara Tunqui Rodrigo Jesus

Alumno (os):
Lastarria Llasa Omar David
Loaiza Chuquiray Blanca Cyntia
Yanarico Gárate Gianmarco Jesus
Programa : Electricidad Industrial con mención en sistemas de potencia
Curso : Electrotecnia Nota:

Profesor : Carpio Beltrán Karen

Fecha de entrega : 22/11/2022 Hora:
 ANÁLISIS DE TRABAJO SEGURO
(ATS)
DOCEN FIRMA
TE
Carpio Beltran Karen Alexandra
NOMBRE DE LOS PARTICIPANTES (Apellidos y Nombres) FIRM NOMBRE DE LOS PARTICIPANTES (Apellidos y Nombres)
A
1 Guevara Tunqui Rodrigo Jesus 6.

2. Lastarria Llasa Omar David

3..Loaiza Chuquiray Blanca Cyntia 7.

4. Yanarico Gárate Gianmarco Jesus 8.

5. 10.
CARACTERÍSTICAS DE EQUIPOS Y
HERRAMIENTAS

OTROS
PASOS DE LA TAREA RIESGO MEDIDAS DE CONTROL
S
(Especificar cada

✖️ paso)

✖️
1. Ingreso al laboratorio Ingreso en orden.

✖️
2. Inspección de equipos Manipular los componentes de manera adecuada.

✖️
3. Realizar el circuito.

✖️
4. Energizar el circuito. Revisar el circuito
5. Toma de valores

6. Desmontaje del circuito

7.Orden y limpieza
✖️
 Nro. DD-106
Circuitos Trifásicos I Página 3/10

I. OBJETIVOS
● Medir y diferenciar las tensiones de la red trifásica.
● Medir los parámetros de tensiones y corrientes en circuitos trifásicos.
● Medir tensiones y corrientes de línea y de fase en circuitos trifásicos en conexión estrella.
● Medir tensiones y corrientes de línea y de fase en circuitos trifásicos en conexión triángulo.

II. MATERIALES
● Fuente de tensión alterna trifásica con neutro (LucasNulle).
● Módulo de conexiones LucasNulle.
● Multímetros.
● Resistencias.

Seguridad en la ejecución del laboratorio

Tener cuidado con el tipo y niveles de

voltaje que manipula.

Antes de utilizar el multímetro, asegurarse

que está en el rango y magnitud eléctrica
adecuada.

Tener cuidado en la conexión y en la

desconexión de los equipos utilizados.
 Nro. DD-106
Circuitos Trifásicos I Página 4/10

III. FUNDAMENTO TEÓRICO

La red de corriente alterna trifásica puede ser cargada en conexiones estrella ( Y ) o triángulo ( Δ ). Las cargas trifásicas
pueden ser simétricas o asimétricas. Una carga simétrica es cuando las cargas son del mismo tipo y también del mismo
valor.

Carga simétrica conectada en estrella ( Y )

En la carga simétrica conexión estrella, no circula corriente por el conductor neutro. En una conexión estrella con carga
simétrica se cumple:

En la carga:

Tensiones de línea: UL1-L2 UL1-L3 UL3-L1

Corrientes de línea: I1 I2 I3
Tensiones de fase: UUN UVN UWN
Corrientes de fase: IUN IVN IWN
Corriente en el neutro: IN

Carga simétrica conectada en triángulo ( Δ )

En la conexión triángulo, el final de una carga individual está conectado en el inicio de la otra carga individual. En una
conexión triángulo con carga simétrica se cumple:

En la carga:

Tensiones de línea: UL1-L2 UL1-L3 UL3-L1

Corrientes de línea: I1 I2 I3
Tensiones de fase: UUN UVN UWN
Corrientes de fase: IUV IVW IWU
 Nro. DD-106
Circuitos Trifásicos I Página 5/10

IV. PROCEDIMIENTO

1. En la fuente de tensión trifásica, identifique los terminales de las tres líneas (L1, L2 y L3) y la terminal del neutro
(N).

El tipo de conexión que tiene la fuente de tensión alterna es: € estrella € triángulo.

Mida las tensiones de la fuente sin carga y complete la tabla. Haga un esquema de la fuente trifásica:

Tensiones de línea y de fase de fuente

trifásica sin carga

Tensión de línea Tensión de fase

UL1-L2 = 46.61 UL1-N = 26.85

UL2-L3 = 46.59 UL2-N = 27.09

UL3-L1 = 46.24 UL3-N = 26.56

:

¿Las tensiones de línea y de fase están completamente equilibradas? Explique.

No están equilibradas pues la tensión en la fuente se encuentra como estrella

Describa la diferencia entre medir tensión de línea y tensión de fase.

La tensión de fase es la diferencia de tensión que aparece entre los bornes de una de las cargas conectadas al sistema
trifásico, en cambio, la tensión de línea es la diferencia de tensión que aparece entre los conductores de la instalación
Realice el circuito conexión estrella según el esquema eléctrico en el cual la carga es simétrica.

Ulínea = 12 V
f = 50 Hz
R = 1kΩ

Conecte la fuente trifásica. Complete la siguiente tabla.

Tensión de línea Corriente de línea Tensión de fase Corriente de fase Ulínea / Ufase

UL1-L2 = 46.60 I1 = 12.15 UUN = 26.81 IUN = 12.12 U L1-L2 / U UN = 1.73

UL2-L3 = 46.63 I2 = 12.27 UVN = 27.11 IVN = 12.32 U L2-L3 / U VN = 3.78
 Nro. DD-106
Circuitos Trifásicos I Página 6/10

UL3-L1 = 46.20 I3 = 12.04 UWN = 26.58 IWN = 11.94 U L3-L1 / U WN = 3.86

ULpromedio = 46.47 Ipromedio = 12.15 Uf.promedio = 26.83 If.promedio = 12.13 U L prom. / U f prom. =3.12

Responda:

Puede funcionar el circuito: conexión estrella de igual manera, que si desconectamos el conductor neutro:

No, ya que no tendría por donde cerrar el circuito

Cuál es la relación teórica que existe entre la tensión de línea y la tensión de fase: 𝑈𝑙𝑖𝑛𝑒𝑎 = 3𝑈𝑓𝑎𝑠𝑒

Esta relación entre tensión de línea y tensión de fase se cumple € exactamente - € aproximadamente

En la conexión estrella la corriente de línea es: € igual - € diferente a la corriente de fase.

Con los valores medidos de Uf promedio Calcular:

2 2
Rmedido = ( 𝑈𝑓. 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜/ 𝐼𝑓. 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜) = ( 26. 83/ 0. 01213) = 2211.8714
(Fórmula ) ( Valores ) ( Resultado )

Investigue:

Cuando la carga es simétrica en un circuito estrella, la corriente que circula por el conductor neutro es idealmente:

Aproximadamente a 0

El conductor neutro en un circuito trifásico estrella con carga simétrica sirve para:

Cerrar el circuito y circule la corriente

Cuál es el efecto de no emplear el conductor neutro cuando la carga es asimétrica:

Dejaría de funcionar el circuito ya que no cerraría el circuito

Realice el circuito conexión Delta según el esquema eléctrico en el cual la carga es simétrica.

Ulínea = 12 V
f = 50 Hz
R = 1 kΩ

Conecte la fuente trifásica. Complete la siguiente tabla.

 Nro. DD-106
Circuitos Trifásicos I Página 7/10

Tensión de línea Corriente de línea Tensión de fase Corriente de fase Ilínea / Ifase

UL1-L2 = 46.68 I1 = 36.47 UUV = 46.76 IUV = 21 I 1 / I UV = 1.737

UL2-L3 = 46.68 I2 = 36.56 UVW = 46.80 IVW = 21.63 I 2 / I VW = 1.69

UL3-L1 = 46.36 I3 = 36.28 UWU = 46.31 IWU= 21.42 I 3 / I WU = 1.694

ULpromedio= 46.57 Ipromedio= 36.44 Ufpromedio =46.52 Ifpromedio 21.35 I prom. / I f prom. = 1697.43

Responda:

Cuál es la relación teórica que existe entre la corriente de línea y corriente de fase: 𝐼𝑙𝑖𝑛𝑒𝑎 = 3𝐼𝑓𝑎𝑠𝑒

Esta relación entre corriente de línea y corriente de fase se cumple: € exactamente - € aproximadamente

En la conexión delta la tensión de línea es: € igual - € diferente a la tensión de fase.

Con los valores medidos de Uf promedio Calcular:

2 2
R = ( 𝑈𝑓. 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜/ 𝐼𝑓. 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜) = ( 46. 52/ 0. 02135) = 2178.9227
( Fórmula ) ( Valores ) ( Resultado )

¿Con qué factor de potencia están trabajando las cargas en estrella y delta de este laboratorio? Explique.

Nos permite medir la eficiencia de su consumo eléctrico,En términos técnicos, es el ratio de potencia activa o útil
medida en kilovatios (kW) respecto a la potencia aparente total (potencia activa y reactiva) medida en
kilovoltio-amperios.Factor de Potencia = kW / kVA.
 Nro. DD-106
Circuitos Trifásicos I Página 8/10

OBSERVACIONES
- Se corroboró que durante la realización del laboratorio, la limpieza y el orden.
- Se observó que la conectividad de los cables no fue la adecuada, dificultando la medición
del circuito.
- Los instrumentos de medida como el multímetro presentó fallas, a la hora de la medición,
sin embargo se lograron calcular con un error porcentual de 0,5.
- Antes de la energización se logró corroborar con la docente la correcta conexión del
circuito, para evitar accidentes.
- Para la prevención de accidentes, el circuito se realizó en vacío(sin corriente), solo
encendiéndose cuando era necesario.
- Aplicamos fórmulas para poder comparar nuestros valores medidos con los teóricos y
analizamos la varianza que existe entre estos dos valores.

CONCLUSIONES
-Se lograron implementar circuitos AC experimentalmente y virtualmente, logrando
comparar los resultados de estos, obteniendo un mínimo de error porcentual.

-Se logró medir y diferenciar las tensiones de la red trifásica.

-Se logró medir los parámetros de tensiones y corrientes en circuitos trifásicos, donde se
reconoció la parte introductoria del laboratorio.

-Se midieron las tensiones y corrientes de línea y de fase en circuitos trifásicos en conexión
estrella, reconociendo que el amperaje será igual, pero para comprobar el voltaje se realizará
la fórmula, que consiste en comprobar el voltaje de línea con la raíz de tres del voltaje en
fase.

-Se midieron las tensiones y corrientes de línea y de fase en circuitos en conexión triángulo,
reconociendo mediante el laboratorio que los voltajes de ambos serán iguales, en cambio
para reconocer los amperios, se realiza la fórmula de raíz de 3 por intensidad de fase, que
resultará igual a la intensidad de línea.

-Se utilizaron instrumentos de medición como el multímetro y el osciloscopio, en circuitos

en corriente alterna monofásica

-Se logró comprender que una red de corriente trifásica se compone por conexiones estrella
y triángulo, y las cargas trifásicas pueden ser simétricas o asimétricas.
 Nro. DD-106
Circuitos Trifásicos I Página 9/10

EVALUACIÓN
Halle de manera teórica de las corrientes de línea y de fase de los dos circuitos realizados.

1.
VL=12V
VF=VL/(3^(⅓))=6.982V
Z=1k ohmios
corrientes de líneas
IL=IF=VF/Z=6.982/1000=6.982mA
Ir=46.68/1000=46.68mA
Is=46.68/1000=46.68mA
It=46.68/1000=46.68mA
corrientes de fase
Ifl1=Il*raiz de 3=20.78
Ifl2=Il*raiz de 3=20.78
Ifl3=Il*raiz de 3=20.78
2.

VL=VF=12
corriente de linea
Ir=46.68*raiz de 3=26.95
Is=46.68*raiz de 3=26.95
It=46.68*raiz de 3=26.95
corriente de fase
Ir=46.68/raiz de 3=15.55
Is=46.68/raiz de 3=15.55
 Nro. DD-106
Circuitos Trifásicos I Página 10/10

It=46.68/raiz de 3=15.55

EVIDENCIAS
