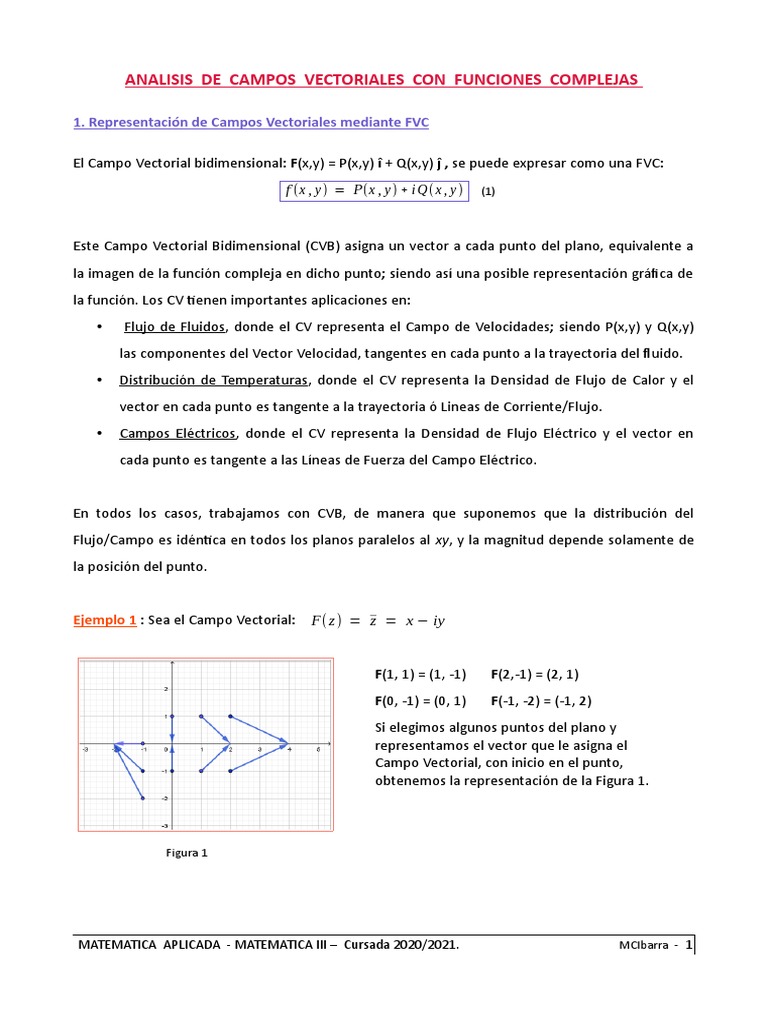

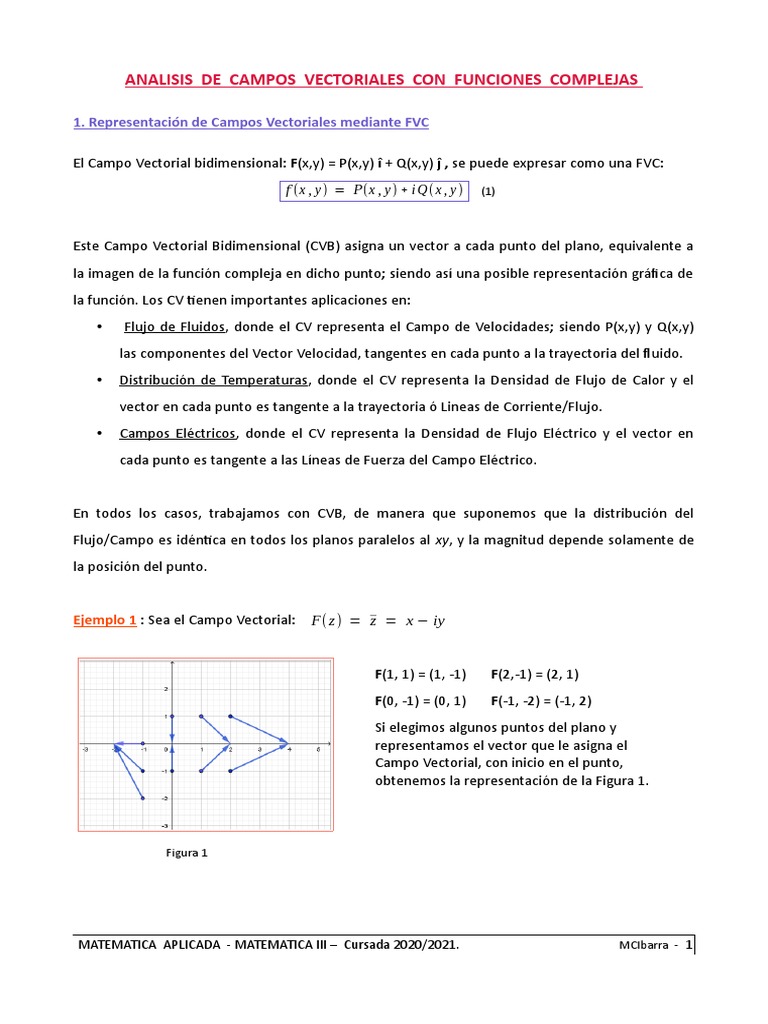

ANALISIS DE CAMPOS VECTORIALES CON FUNCIONES COMPLEJAS

1. Representación de Campos Vectoriales mediante FVC

El Campo Vectorial bidimensional: F(x,y) = P(x,y) î + Q(x,y) ĵ , se puede expresar como una FVC:
f (x , y ) = P(x , y ) + i Q( x , y ) (1)

Este Campo Vectorial Bidimensional (CVB) asigna un vector a cada punto del plano, equivalente a
la imagen de la función compleja en dicho punto; siendo así una posible representación gráfica de
la función. Los CV tienen importantes aplicaciones en:
• Flujo de Fluidos, donde el CV representa el Campo de Velocidades; siendo P(x,y) y Q(x,y)
las componentes del Vector Velocidad, tangentes en cada punto a la trayectoria del fluido.
• Distribución de Temperaturas, donde el CV representa la Densidad de Flujo de Calor y el
vector en cada punto es tangente a la trayectoria ó Lineas de Corriente/Flujo.
• Campos Eléctricos, donde el CV representa la Densidad de Flujo Eléctrico y el vector en
cada punto es tangente a las Líneas de Fuerza del Campo Eléctrico.

En todos los casos, trabajamos con CVB, de manera que suponemos que la distribución del
Flujo/Campo es idéntica en todos los planos paralelos al xy, y la magnitud depende solamente de
la posición del punto.

Ejemplo 1 : Sea el Campo Vectorial: F( z ) = z̄ = x − iy

F(1, 1) = (1, -1) F(2,-1) = (2, 1)

F(0, -1) = (0, 1) F(-1, -2) = (-1, 2)
Si elegimos algunos puntos del plano y
representamos el vector que le asigna el
Campo Vectorial, con inicio en el punto,
obtenemos la representación de la Figura 1.

Figura 1

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 1

 Si utilizamos un programa para representar los
vectores, como en la Figura 2, la gráfica resulta
más agradable a la vista, dado que la longitud
de los vectores está normalizada para lograrlo.
Si este CVB representa el Flujo de un Fluido sobre una
placa: P(x, y) = Vx ; Q(x,y) = Vy; siendo r(t) = x(t) î + y(t) ĵ
una parametrización de la trayectoria del flujo, se
debe cumplir: Vx = xI (t) ; Vy = yI (t).
dx dy
= x ; = −y (2)
dt dt

Figura 2

La solución del Sistema de Ecuaciones Diferenciales (2) será la familia de funciones g(x,y) = c, que
representa la trayectoria del fluido en el plano y para distintos valores de la constante, se obtienen
las diferentes curvas de nivel que conforman esta familia de curvas.
dy y
= − → ln y = −ln x + C → lny + ln x = C → yx = c → yx = c
dx x
Esta familia de hipérbolas representa las trayectorias del fluido y en cada punto, el vector
determinado por f(x, y) = x – i y, es tangente a la curva.
Para comprobarlo elegimos algunos puntos: A(1, 1); B(1, -1); C(-1, -2):
F(1, 1) = (1, -1) ; y.x = 1 → y = 1/x → yI = -1/x2 → yI (1, 1) = -1
F(1, -1) = (1, 1) ; y.x = -1 → y = -1/x → yI = 1/x2 → yI (1, -1) = 1
F(-1, -2) = (-1, 2) ; y.x = 2 → y = 2/x → yI = -2/x2 → yI (-1, -2) = -2
Se observa en cada caso, que la pendiente de la RT a la curva coincide con la pendiente del vector
velocidad en el punto.

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 2

2. Curvas Ortogonales. Vector Gradiente

Siendo g(x,y) una función escalar con dos variables

independientes, el Vector Gradiente se define como:
∂g ∂g
∇g = ( , ) y en cada punto del plano es
∂x ∂ y

perpendicular a la curva de nivel g(x,y) = k que pasa por

dicho punto; y por lo tanto es normal al vector tangente a
la curva. Lo podemos comprobar diferenciando g(x,y) = k
y utilizando el Producto Escalar:

∂ g dx ∂ g dy ∂ g ∂ g dx dy
+ =0 → ( , ).( , ) = 0 → ∇ g . r I (t) = 0 → ∇ g .r I (t ) = 0 (3)
∂ x dt ∂ y dt ∂x ∂y dt dt

Siendo rI(t) la derivada de la curva en forma paramétrica: r(t) = x(t) î + y(t) ĵ; coincidente con el
vector T. El resultado de la expresión (3) comprueba la condición de perpendicularidad entre los
vectores.
Dado que las componentes u y v de una función compleja analítica son familias de curvas
ortogonales, podemos concluir entonces, que la dirección de v coincide con el Gradiente de u.

3. Campos Gradientes o Conservativos

Sea el CVB: F(x,y) = P(x,y) î + Q(x,y) ĵ , si sus componentes P y Q, se pueden expresar como el
gradiente de una función escalar φ(x,y), se denomina Campo Gradiente:
∂ϕ ∂ϕ
P(x , y ) = ; Q( x, y) = → F = ∇ϕ (4) DEFINICION CAMPO GRADIENTE
∂x ∂y

En un Campo Gradiente el trabajo necesario para mover una partícula desde un punto a otro,
solamente depende de las posiciones inicial y final y no de la trayectoria, debido al Principio de
Conservación de la la Energía ( energía cinética + energía potencial = constante ), motivo por el cual
también se denominan Campos Conservativos. Los Campos Gradientes se presentan en varios
fenómenos físicos/naturales, como electromagnetismo, gravitación, flujo de fluidos y distribución
de temperaturas en régimen estable.

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 3

En forma algebraica, la manera de determinar si un CV es Conservativo, consiste en determinar si
existe la Función Potencial φ(x,y), cuyas derivadas parciales en x e y, generen las componentes
respectivas del CV.

Ejemplo 2: Determinar si los CV son Conservativos: a) f(x,y) = x – i y b) h(x,y) = (x - y) + i (x+y)

a) Este CV fue analizado en el ejemplo anterior; ahora veremos si es un Campo Gradiente.

∂ϕ x2 ∂ϕ y2
= x → ϕ (x , y ) = + C( y ) ; = − y → − y = C I ( y ) → C ( y ) =− + k
∂x 2 ∂y 2

x2 − y 2
ϕ ( x , y) = Esta es la Función Potencial o simplemente, Potencial, del CV que resulta ser
2

un Campo Gradiente. Haciendo φ(x,y) = constante, se obtienen las curvas de nivel, llamadas
Curvas Equipotenciales, dado que los infinitos puntos ubicados sobre cada una de ellas, presentan
el mismo valor de potencial.
∂ϕ x2 ∂ϕ
b) = x − y → ϕ (x , y ) = − y x + C( y ) ; = x + y → x + y = −x + C I ( y ) →
∂x 2 ∂y
C I ( y ) = 2 x + y → No es posible encontrar una Función Potencial, de manera que el CV no es
Conservativo.

3.1. Campos Gradientes. Función Potencial Armónica

Si la divergencia de un Campo Gradiente es nula, la Función Potencial φ(x,y) es una Función

Armónica; para demostrarlo, expresaremos el CV como FVC:
∂ϕ ∂ϕ ∂ϕ ∂ϕ ∂2 ϕ ∂ 2 ϕ
f (x , y ) = +i → ∇ . f = ( ∂ , ∂ ).( , )= + =0 → ∇ 2ϕ = 0 (5)
∂x ∂y ∂x ∂ y ∂x ∂ y ∂ x2 ∂ y 2
La función armónica conjugada de φ(x,y) la designaremos como ψ(x, y); sus curvas de nivel
representan las Líneas de Corriente ó Líneas de Flujo y son las trayectorias que sigue el fluido ó las
líneas de campo. Así, las curvas de nivel de ambas familias son perpendiculares y en cada punto
del plano, la dirección de ψ coincide con el gradiente de φ, mostrando que el flujo del
fluido/campo, se produce en la dirección de máxima variación del potencial. La FVC analítica
formada por ambas funciones, se denomina Potencial Complejo:
Ω(x , y ) = ϕ ( x , y) + i ψ ( x , y) (6) POTENCIAL COMPLEJO

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 4

4. Aplicaciones Físicas

En todos los casos, analizaremos el proceso en una placa bidimensional, paralela al plano xy y
supondremos que las condiciones y características dependen solamente de estas coordenadas y
son independientes de la coordenada perpendicular a dicho plano.

4.1 Distribución de Temperatura en Régimen Estable

Sea una placa paralela al plano xy (ver Figura 3) donde se produce la conducción de calor, bajo las
siguientes condiciones:
- Las características del material y del proceso son idénticas en todos los planos paralelos al xy y solamente
dependen de la posición del punto en R 2
- El proceso se efectúa en estado estacionario, independiente del tiempo
- Las caras laterales de la placa son aislantes, no pueden absorber ni generar calor

Figura 3 - Fuente: Variable Compleja con Aplicaciones. 2da. Ed. A. David Wunsch

La intensidad del calor en cada punto del interior del material viene dada por un CVB denominado
Densidad de Flujo de Calor: Q(x,y) = Qx (x,y) î + Qy (x,y) ĵ ; si este campo es conservativo, existe
una función potencial φ(x,y) que representa la temperatura en cada punto del material conductor
y las componentes del vector flujo de calor, son proporcionales a la variación de temperatura:
∂ϕ ∂ϕ
−k . = Q x ; −k . = Q y ; Q = −k ∇ ϕ k: conductividad térmica del material
∂x ∂y

En estado estacionario y con las paredes laterales del material conductor aisladas, el flujo neto de
calor en un elemento de volumen es nulo, es decir que la densidad de líneas de flujo que ingresan
coinciden con las que salen, no habiendo generación ni absorción de calor en el interior del
material. De manera que la divergencia del campo es nula: ∇ .Q = 0 , al igual que el flujo neto.

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 5

Si la divergencia es > 0 implica que se genera calor, indicando la presencia de fuentes y si es < 0
implica que se absorbe calor, indicando la presencia de sumideros.
Planteando el producto escalar:
∂ϕ ∂ϕ ∂2 ϕ ∂2 ϕ ∂2 ϕ ∂2 ϕ
∇ .Q = ( ∂ , ∂ ).(−k , −k ) = −k − k =−k ( + )= 0 → ∇ 2 ϕ =0
∂x ∂x ∂x ∂y ∂ x2 ∂ y2 ∂ x2 ∂ y2

Se comprueba que la función potencial, que representa la temperatura, es armónica y entonces

su armónica conjugada ψ(x,y), representa las Líneas de Corriente o de Flujo, es decir las
trayectorias que sigue el flujo de calor en el interior del conductor. Las curvas de nivel de la función
potencial , son las Isotermas; de manera que en cada punto del plano, el flujo de calor se dirige en
dirección perpendicular a las isotermas, como indica la Figura 4.

Figura 4 - Fuente: Variable Compleja con Aplicaciones. 2da Ed. - A. David Wunsch

4.2 Flujo de Fluidos

Consideremos el flujo de un fluido en un plano paralelo al xy, que cumple las siguientes
condiciones:
- El flujo es estacionario y la velocidad en cada punto, depende solamente de la posición.
- El fluido es incompresible e irrotacional, es decir es un fluido ideal.

La velocidad en cada punto se representa mediante el Campo de Velocidades: V(x,y) = Vx î + Vy ĵ

Si este CV es un campo gradiente, existe una función escalar φ(x,y), tal que:
∂ϕ ∂ϕ
Vx = ; Vy= ; V =∇ϕ
∂x ∂y
∂ϕ ∂ ϕ
y si además la divergencia es nula, φ es armónica: ∇ .V = ( ∂ , ∂ ).( , ) = ∇2 ϕ = 0
∂x ∂ y ∂x ∂ y
y en ese caso, el rotor del CV - que se define mediante el producto vectorial ∇ x V - resulta el

vector nulo, indicando que no existen remolinos.

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 6

Un flujo cuya divergencia es nula se denomina incompresible; siendo nulo el flujo neto que
atraviesa una unidad de volumen, es decir que en su interior, no existen fuentes ni sumideros de
fluido. Un fluido incompresible e irrotacional, se denomina Fluido Ideal.
La función ψ(x,y) – armónica conjugada de φ – representa las trayectorias del fluido y su dirección
en cada punto del plano, es perpendicular a la función potencial. Las curvas φ = ctte, se denominan
equipotenciales y las curvas ψ =ctte, son las Líneas de Corriente o de Flujo y en cada punto, el
vector velocidad, es tangente a estas líneas.

FIGURA 5

4.3 Campos Eléctricos

En una configuración de cargas electrostáticas, el Campo Eléctrico viene dado por:

E(x,y) = Ex î + Ey ĵ ; como es un campo conservativo, existe una función escalar φ(x,y), que

∂ϕ ∂ϕ
corresponde al potencial del campo, siendo: E = −∇ ϕ → E x =− ; Ey =−
∂x ∂y

En cada punto, el vector E(x,y) es perpendicular a la curva equipotencial que pasa por dicho punto
y coincide con la dirección del flujo eléctrico, es decir con las Líneas de Campo o Líneas de Fuerza;
que se dirigen en dirección del Gradiente del Potencial, así el flujo eléctrico se produce en la
dirección donde el potencial disminuye con máxima rapidez.

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 7

 Figura 6. Fuente: Física Universitaria. Vol 2. 12da Ed.- H. Young – R. Freedman.

En una región libre en su interior de cargas eléctricas, la divergencia del Campo Eléctrico es nula, y
el potencial es una función armónica, en tal caso las Líneas de Fuerza del Campo o trayectoria del
flujo, se pueden obtener mediante las curvas de nivel de ψ(x,y) , armónica conjugada del
potencial.

En el cuadro siguiente se resumen las interpretaciones físicas de las componentes del Potencial
Complejo: Ω(x , y ) = ϕ ( x , y) + i ψ ( x , y) , para las aplicaciones desarrolladas:

Ω φ ψ
Distribución de Temperaturas Potencial Complejo Temperatura Líneas de flujo.
de Temperaturas Curvas nivel: Isotermas Trayectoria flujo de calor
Flujo de Fluidos Potencial Complejo Potencial de Velocidad Lineas de flujo ó de
de Velocidad corriente.
Trayectoria fluido.
Campos Eléctricos Potencial Potencial eléctrico Líneas de Campo
Electrostático Eléctrico o Líneas de
Complejo Fuerza

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 8

Ejemplo 3: Anteriormente hemos trabajado con el CVB: F( z ) = z̄ = x − iy y comprobamos

x2 − y 2
que es un Campo Gradiente con potencial: ϕ ( x , y) = y también determinamos que las
2

líneas de flujo vienen dadas por la familia de hipérbolas: yx = c

Utilizando el hecho que φ es armónica, vamos a encontrar las trayectorias del fluido mediante su
armónica conjugada y comprobaremos el resultado.
∂ϕ ∂ψ ∂ψ ∂ϕ ∂ψ
= → x= → ψ (x , y ) = x y + C( x ) ; =− → − y =− [ y + C I ( x)] → C = ctte
∂x ∂y ∂y ∂y ∂x
entonces: ψ (x , y ) = x y ; algunas de las curvas de esta familia, están representadas en la

Figura 2, con trazo azul.

Ejemplo 4: Sea el campo de velocidades dado por: f (x , y ) = (x + y) + i( x− y ) Comprobar que es

un campo gradiente, determinar las trayectorias del flujo y verificar la ortogonalidad de dichas
trayectorias con la curva equipotencial que pasa por el punto cuyo vector velocidad es (0, 4).

∂ϕ x2 ∂ϕ y2
x+ y= → ϕ (x , y ) = + y x + C ( y ) ; x− y = = x + C I ( y ) → C ( y ) =− + C
∂x 2 ∂y 2
x2 y2
ϕ (x , y) = + yx − → campo conservativo
2 2
∂2 ϕ ∂2 ϕ
= 1 ; =−1 → φ es armónica → fluido incompresible
∂ x2 ∂ y2
Para hallar la armónica conjugada aplicamos ECR:
∂ψ y2 ∂ψ x2
= x + y → ψ ( x , y) = x y + + C( x) ; − = x − y → −( y +C I ( x)) → C (x ) = − + C
∂y 2 ∂x 2
y2 x2
ψ (x , y ) = x y + − → trayectoria del flujo
2 2
V = (0 , 4) → P (2 ,−2) → ϕ (2 ,−2) = −4 ; ψ (2 ,−2) = −4
Las curvas de nivel de ambas familias, que pasan por el punto (2, -2) con sus respectivas
pendientes, son:
x2 y2
ϕ= + yx− = −4 → y I (2 ,−2) = 0 → RTH
2 2
y2 x2
ψ =x y+ − = −4 → y I (2,−2)= ∞ → RTV
2 2

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 9

En la Figura 8 se representa el campo vectorial de velocidades y en trazo azul, algunas curvas
equipotenciales.

Figura 7 Figura 8

MATEMATICA APLICADA - MATEMATICA III – Cursada 2020/2021. MCIbarra - 10
