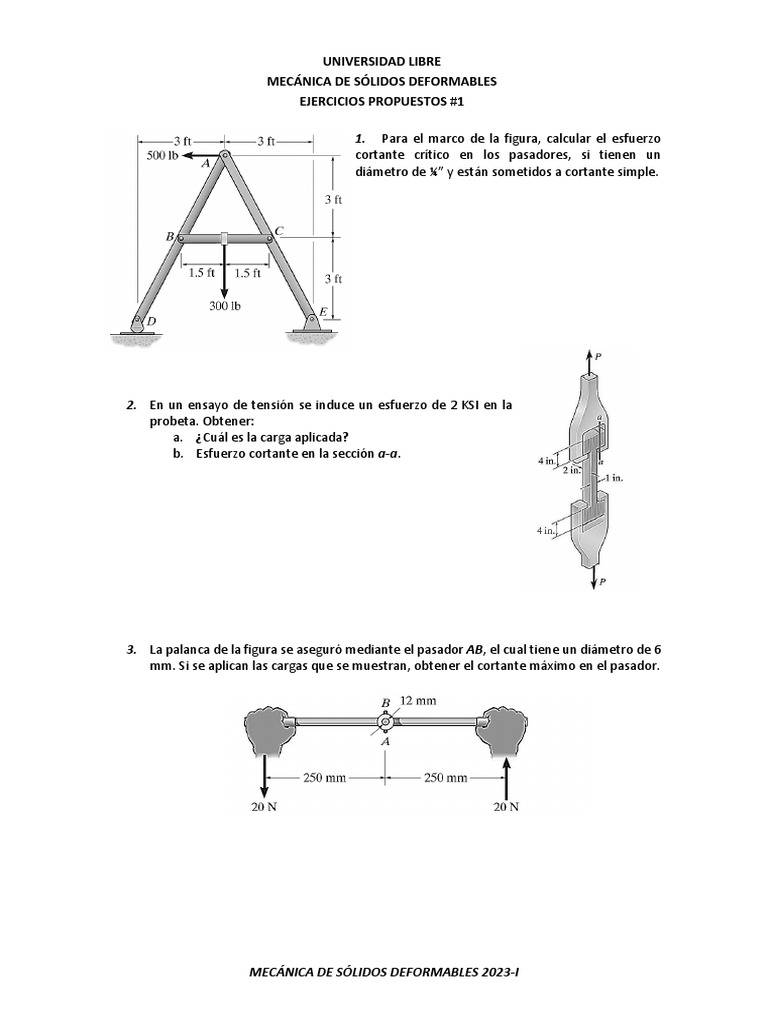

UNIVERSIDAD LIBRE

MECÁNICA DE SÓLIDOS DEFORMABLES


EJERCICIOS PROPUESTOS #1

1. Para el marco de la figura, calcular el esfuerzo


cortante crítico en los pasadores, si tienen un
diámetro de ¼” y están sometidos a cortante simple.

2. En un ensayo de tensión se induce un esfuerzo de 2 KSI en la


probeta. Obtener:
a. ¿Cuál es la carga aplicada?
b. Esfuerzo cortante en la sección a-a.

3. La palanca de la figura se aseguró mediante el pasador AB, el cual tiene un diámetro de 6


mm. Si se aplican las cargas que se muestran, obtener el cortante máximo en el pasador.

MECÁNICA DE SÓLIDOS DEFORMABLES 2023-I


4. El sistema de unión de la
figura consta de cinco
láminas con un espesor de
3/16” cada una, y están
unidas por un tornillo cuyo
diámetro es de ¼”.
Calcular:
a. Esfuerzo cortante máximo inducido en el tornillo
b. Esfuerzo de aplastamiento máximo en el tornillo

5. Calcular el esfuerzo al
A que está sometido el eje
B circular AB, el cual tiene un
diámetro de 5mm.

6. El tubo de la figura tiene una masa de


12 kg/m. Si se asegura a la pared en el
punto A, calcular las cargas internas a
la altura del punto B.

7. El asiento de la bicicleta de la figura


cuenta con un sistema de suspensión el cual
está asegurado en el punto C y soportado
por el amortiguador BD. Los pines en B y C
están hechos de un material que tiene un
esfuerzo fluencia de 260 MPa, tienen
diámetros de 7.5 mm y 6.5 mm
respectivamente y cada uno está sujeto a
cortante doble. Si la carga máxima que
puede soportar es de 1.5 kN, calcular los
factores de seguridad de los pasadores.

MECÁNICA DE SÓLIDOS DEFORMABLES 2023-I


8. Obtener la máxima
fuerza P que se
puede aplicar al
sistema de la figura,
sabiendo que el
cortante admisible
en los pasadores es
de 60 MPa y que los
mismos tienen un
diámetro de 18 mm.

9. Sabiendo que la armadura está


compuesta por eslabones con una sección
transversal de 1” x ½”, calcular:
a. Esfuerzo normal inducido en la zona a-
a.
b. Esfuerzo cortante inducido en la zona b-
b.

10. La armadura de la figura está sometida a una


fuerza de 500lb. Calcular el esfuerzo de cada
elemento de la misma, indicando su signo.

MECÁNICA DE SÓLIDOS DEFORMABLES 2023-I
