UNIVERSIDAD SANTO TOMÁS

FACULTAD DE INGENIERÍA CIVIL

TALLER 1 MECÁNICA DE MATERIALES

El siguiente taller debe ser entregado el día martes

1 de septiembre. Hora límite 11:59 pm. Recuerde
que se anexa al final de los apuntes de clase en
formato pdf.

1. ESFUERZO NORMAL, ESFUERZO CORTANTE

Y ESFUERZO DE APLASTAMIENTO

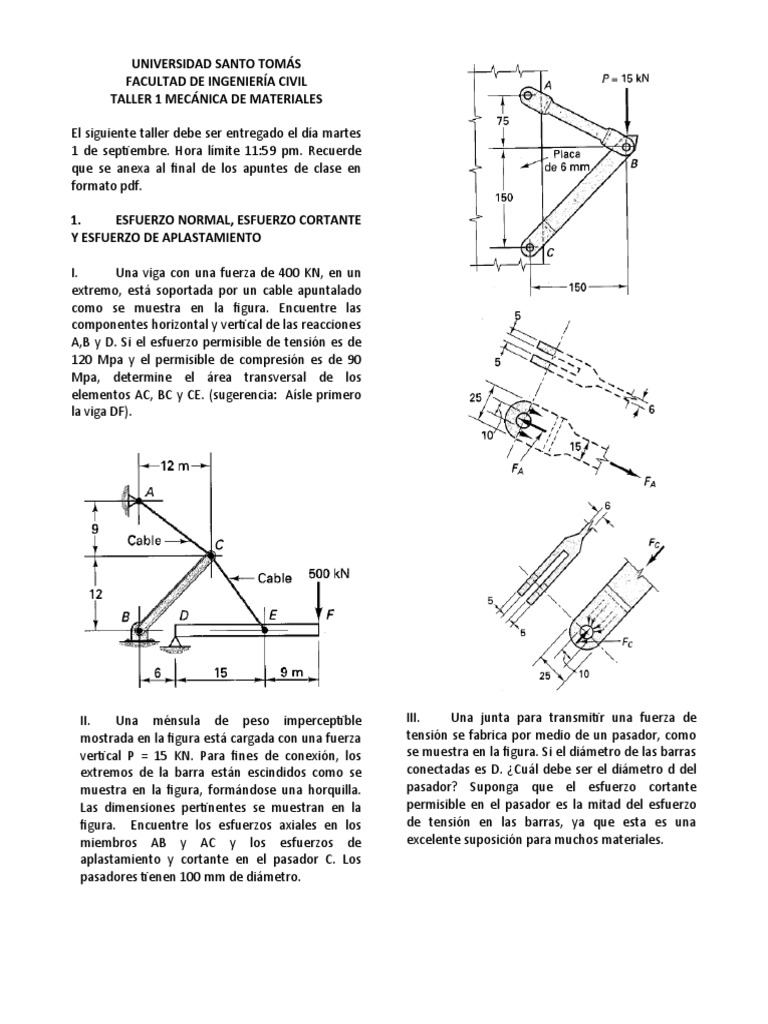

I. Una viga con una fuerza de 400 KN, en un

extremo, está soportada por un cable apuntalado
como se muestra en la figura. Encuentre las
componentes horizontal y vertical de las reacciones
A,B y D. Si el esfuerzo permisible de tensión es de
120 Mpa y el permisible de compresión es de 90
Mpa, determine el área transversal de los
elementos AC, BC y CE. (sugerencia: Aísle primero
la viga DF).

II. Una ménsula de peso imperceptible
mostrada en la figura está cargada con una fuerza
vertical P = 15 KN. Para fines de conexión, los
extremos de la barra están escindidos como se
muestra en la figura, formándose una horquilla.
Las dimensiones pertinentes se muestran en la
figura. Encuentre los esfuerzos axiales en los
miembros AB y AC y los esfuerzos de
aplastamiento y cortante en el pasador C. Los
pasadores tienen 100 mm de diámetro.
III. Una junta para transmitir una fuerza de
tensión se fabrica por medio de un pasador, como
se muestra en la figura. Si el diámetro de las barras
conectadas es D. ¿Cuál debe ser el diámetro d del
pasador? Suponga que el esfuerzo cortante
permisible en el pasador es la mitad del esfuerzo
de tensión en las barras, ya que esta es una
excelente suposición para muchos materiales.

IV. Para el esquema de cargas mostrado:
a) Encontrar el esfuerzo cortante en el perno A
de 6 mm de diámetro.
b) Determinar el diámetro de los pernos
requeridos en C y B para un acero A 325=325
MPa. Si se tiene un factor de seguridad por
esfuerzo cortante de 2.5 y se encuentran
sometidos a cortante doble.
V. Para la armadura y cargas mostradas:
Reemplazar xx por la suma de los dígitos finales
de código Distancias en mm.
a. Hallar la magnitud de la fuerza en cada
elemento, realizar esquema donde se
indiquen las fuerzas internas y externas del
elemento y si se encuentra en tracción o
compresión.
b. Realizar diagrama de fuerza axial de la
armadura.
c. Determinar la sección cuadrada maciza si
los elementos están construidos de madera
con un esfuerzo de falla de 10 Mpa a
compresión y 20 Mpa en tracción. Debe
utilizar un factor de seguridad de 1.3 para
tracción y de 2.0 para compresión.
d. Determinar el diámetro externo (con
precisión al mm) de la sección circular
hueca con espesor de 2 mm si los
elementos están construidos de acero A 36
con un esfuerzo de falla de 240 Mpa a
compresión y tracción. Debe utilizar un
factor de seguridad de 1.2 para tracción y
de 1.6 para compresión.
VI. Para la estructura mostrada en la figura,
calcule el tamaño del tornillo y el área de las
placas de apoyo requeridos si los esfuerzos
requeridos son de 14000 psi en tensión y de 600
psi en aplastamiento. Desprecie el peso de las
vigas.
2. DEFORMACIONES AXIALES
I. Una barra rígida está sujeta a tres alambres
y es sometida a 2 fuerzas como se muestra en la
figura. Determinar el desplazamiento del punto D si
el aambre tiene A=100 mm2 y E=200 GPa.
II. Según se muestra en la figura, una viga
rígida de masa despreciable está articulada en 0 y
sujeta mediante dos varillas de diferentes
longitudes. Pero, por lo demás idénticas.
Determine la carga en cada varilla si P = 30 KN.

III. The center post B of the assembly has an
original length of 124.7 mm, whereas posts A and C
have a length of 125 mm. If the caps on the top and
bottom can be considered rigid, determine the
average normal stress in each post. The posts are
made of aluminum and have a crosssectional area
of 400 mm2 . Eal = 70 GPa.
IV. Para soportar una carga P = 48 KN. Calcule el
diámetro necesario de las barras AB y BC KN del
tripie mostrado. Desprecie el peso de la estructura
y suponga que todas las juntas están articuladas. La
Resistencia permisible por tension es de 200 Mpa.
Todas las dimensiones están en metros.
V. Se necesita conocer el comportamiento a
compresión (curva fuerza Vs desplazamiento)
del material compuesto de guadua y concreto
mostrado en la Figura. Para esto el laboratorio
de la Universidad realizará pruebas en la
Maquina Universal. Los resultados de estas
pruebas se deben comparar con el cálculo
teórico. Usted está contratado por la
Universidad para realizar el análisis teórico de
este material compuesto sometido a
compresión. Para poder realizar los cálculos
existen algunos supuestos que debe considerar.
- Existe perfecta adherencia entre la
guadua y el concreto.
- El concreto se modelará como material
elastoplástico.
- La guadua se modelará como material
bilineal.
La probeta que se ensayará tiene un
diámetro d=30 cm, un espesor t = 4 cm y una
altura igual al diámetro como se muestra en
la Figura.
a) Encuentre la fuerza P1 mínima para la
cual fluye el primer material.
b) Encuentre la fuerza P2 mínima para la
cual los dos materiales fluyen.
c) Encuentre la fuerza P3 para la cual la
guadua alcanza su falla.
d) Con los puntos encontrados dibuje la
curva de fuerza Vs desplazamiento del
material.
Todos los resultados deben ser presentados en
unidades del sistema internacional.
VI. Un Sistema de dos barras tiene la
configuración mostrada en la figura. El área
transversalde la barra AB es de 130 mm 2 y de la
barra BC es de 100 mm 2. Si el diagram Esfuerzo vs
Deformación unitaria para las barras es bilineal
como se muestra. Cuanto se alargará cada alambre
cuando:
a. P=10 KN.
b. P=20 KN.
c. P=30KN.
