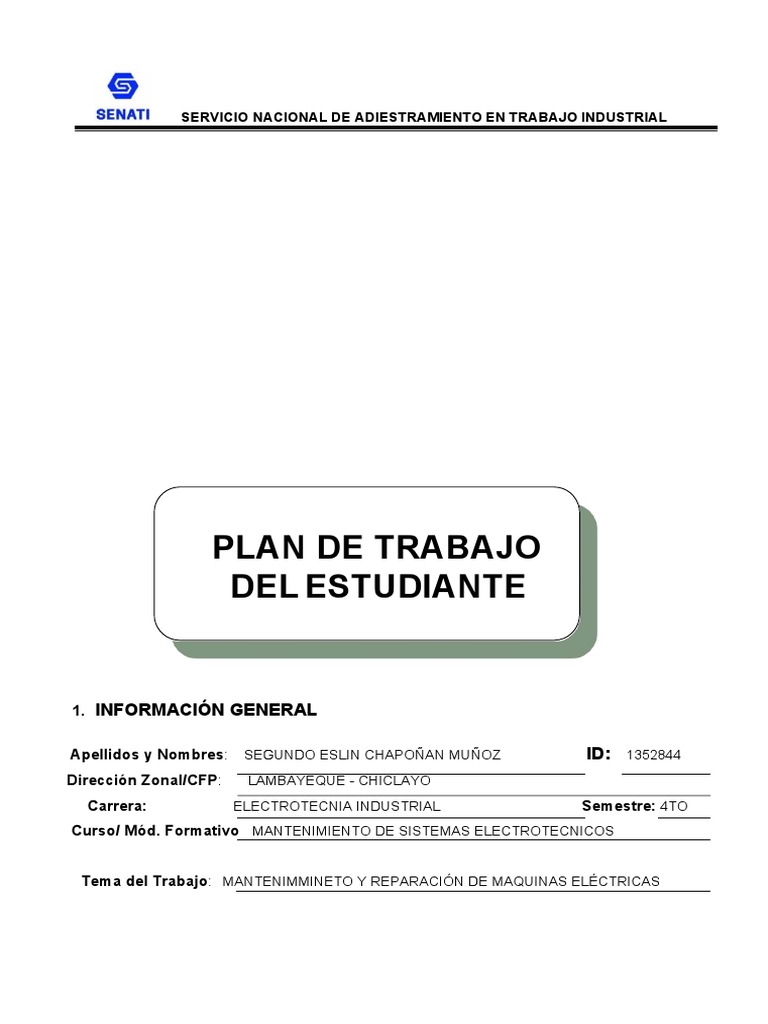

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL

PLAN DE TRABAJO
DEL ESTUDIANTE

1. INFORMACIÓN GENERAL

Apellidos y Nombres: SEGUNDO ESLIN CHAPOÑAN MUÑOZ ID: 1352844

Dirección Zonal/CFP: LAMBAYEQUE - CHICLAYO
Carrera: ELECTROTECNIA INDUSTRIAL Semestre: 4TO
Curso/ Mód. Formativo MANTENIMIENTO DE SISTEMAS ELECTROTECNICOS

Tema del Trabajo: MANTENIMMINETO Y REPARACIÓN DE MAQUINAS ELÉCTRICAS

 2. TRABAJO FINAL DEL CURSO PLANIFICACIÓN DEL
TRABAJO

ACTIVIDADES/ CRONOGRAMA/ FECHA DE

N°
ENTREGABLES ENTREGA
1 Información
09/10/2022
general
2 Planificación del
16/10/2022
trabajo
3 Preguntas guía
23/10/2022
resuelto
4 Hoja de
30/10/2022
planificación
5 Dibujos y
06/11/22
diagramas
6 Lista de
13/11/2022
recursos

3. PREGUNTAS GUIA
Durante la investigación de estudio, debes obtener las respuestas a las siguientes
interrogantes:

Nº PREGUNTAS

1 Tipos de mantenimiento en las máquinas eléctricas

2
¿Cuáles son las principales diferencias en motor eléctrico monofásico y un motor
eléctrico trifásico?

3 ¿Cuál es la finalidad de realizar la medida de aislamiento en una máquina

eléctrica?

4 Realizar una lista de las principales herramientas y, materiales que son utilizados
en el rebobinado de las máquinas eléctricas

5 Identificar cuáles son las principales mediciones que se realizan en la reparación

de las máquinas eléctricas

2
 TRABAJO FINAL DEL CURSO HOJA DE
RESPUESTAS A LAS PREGUNTAS GUÍA

1.
Tipos de mantenimiento en las máquinas eléctricas

Mantenimiento predictivo:
consiste en conocer e informar permanentemente del estado y operatividad de las
instalaciones mediante el conocimiento de los valores de determinadas variables,
representativas de tal estado y operativas.

mantenimiento correctivo:
lo componen el conjunto de tareas destinadas a corregir que se van presentado en los
distintos equipos y que son normalmente comunicados al departamento de
mantenimiento por los usuarios de los mismos.

Mantenimiento modificativo:
consiste en modificar la instalación de determinadas averías.

mantenimiento programado:
conjunto de tareas de mantenimiento que tienen por misión mantener un nivel de
servicio determinado en los equipos programando las revisiones e intervenciones en
sus puntos vulnerables para evitar que se detenga el proceso.

2.
¿ Cuáles son las principales diferencias en motor eléctrico monofásico y un motor
eléctrico trifásico?

La fuente de energía de los motores eléctricos monofásicos tiene 1 sola fase,

mientras que la de los trifásicos posee 3.

3.
¿Cuál es la finalidad de realizar la medida de aislamiento en una máquina
eléctrica?

La prueba de resistencia de aislamiento es una prueba clave para los cables

eléctricos ya que es una medida de la eficacia del aislamiento del cable. Un
aislamiento deficiente puede provocar un cortocircuito, una descarga eléctrica o un
incendio

4.
Realizar una lista de las principales herramientas y, materiales que son
utilizados en el rebobinado de las máquinas eléctricas ?

3
 TRABAJO FINAL DEL CURSO

Herramientas y materiales:
• Juego de alicates dieléctrico
• Alambre de cobre esmaltado
• Calibrador o galga para conductores eléctricos
• megometro
• máquina de bobinado
• Molde de bobinas
• Cúter o cuchilla para electricista
• Juego de llaves combinadas
• Cepillo de alambre
• Extractor para rodamientos
• Multímetro digital
• Barniz
• Comba de goma
• Papel aislante, o papel pescado
• Cinta aislante
• Soldadura de estaño
• Espagueti (cinta termo contraíble)
• Pistola calefactora
• Cautín

5. Identificar cuáles son las principales mediciones que se realizan en la

reparación de las máquinas eléctricas ?

Medida de resistencia en continua de las fases del estator. Medida de la resistencia

en continua de las fases del rotor (para el caso de rotor bobinado). Rigidez dieléctrica
del devanado del estator.

HOJA DE PLANIFICACIÓN

PROCESO DE EJECUCIÓN
SEGURIDAD / MEDIO
OPERACIONES / PASOS /SUBPASOS AMBIENTE / NORMAS -

4
 TRABAJO FINAL DEL CURSO
ESTANDARES
Pasos para rebobinar un motor eléctrico
1. Anotar datos
1.1. Datos de placa de características
1.2. Numero de ranuras
1.3. Numero de bobinas por grupo
1.4. Paso del bobinado
1.5. Numero de polos
1.6. Numero de espiras por bobina
1.7. Calibre del conductor
1.8. Clase y tamaño del aislamiento
1.9. Conexión de los grupos de bobina
1.10. Conexión
2. Destapado del motor
2.1. Retirar tapas y rotor del estator
2.2. Retirar la cinta de algodón
2.3. Enumerar ranuras
2.4. Identificar tipo de bobinado
2.5. Realizar esquema de rebobinado
3. Extrae bobinas del estator
3.1. Retirar el alambre de cobre
3.2. Contar el número de espiras
3.3. Calibrar alambre de cobre
3.4. Realizar moldes para la nueva bobina
4. Rebobinado del motor
4.1. Realizar base de ranuras y las tapas con el papel
aislante
4.2. Elaborar nuevas bobinas
4.3. Colocar las bases en las ranuras
4.4. Aislar las bobinas o grupos de bobinas
4.5. Conectar las bobinas
4.6. Colocar tapas y amarrar cabeza de bobinas

4.7. Barnizar y dejar secar

5. Armado del motor
5.1. Colocar rotor y tapas al estator
6. Pruebas del motor
6.1. Pruebas de aislamiento
- Megar las líneas de salida
6.2. Pruebas en vacío y pruebas con carga

INSTRUCCIONES: debes ser lo más explícito posible. Los gráficos ayudan a transmitir mejor
las ideas. No olvides los aspectos de calidad, medio ambiente y SHI.

DIBUJO / ESQUEMA/ DIAGRAMA

5
 TRABAJO FINAL DEL CURSO

{Ñ

CHAPOÑAN MUÑOZSEGUNDO ESLIN [ESCALA]

LISTA DE RECURSOS

6
 TRABAJO FINAL DEL CURSO

INSTRUCCIONES: completa la lista de recursos necesarios para la ejecución del trabajo.

1. MÁQUINAS Y EQUIPOS
Motor trifásico tipo jaula de ardilla
Motor universal
motor monofásico

3. HERRAMIENTAS E INSTRUMENTOS
• Juego de alicates dieléctrico
• Calibrador o galga para conductores eléctricos
• megometro
• máquina de bobinado
• Molde de bobinas
• Cúter o cuchilla para electricista
• Juego de llaves combinadas
• Cepillo de alambre
• Extractor para rodamientos
• Multímetro digital
• Barniz
• Comba de goma
• Papel aislante, o papel pescado
• Cinta aislante
• Soldadura de estaño
• Espagueti (cinta termo contraíble)
• Pistola calefactora
• Cautín
