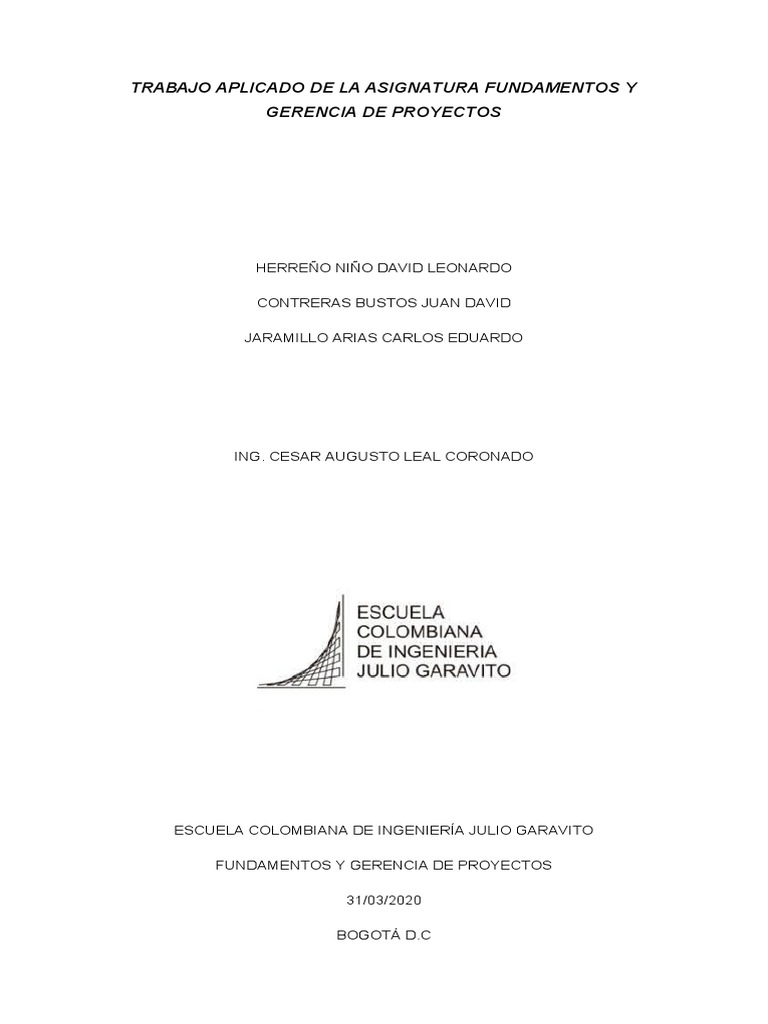

TRABAJO APLICADO DE LA ASIGNATURA FUNDAMENTOS Y

GERENCIA DE PROYECTOS

HERREÑO NIÑO DAVID LEONARDO

CONTRERAS BUSTOS JUAN DAVID

JARAMILLO ARIAS CARLOS EDUARDO

ING. CESAR AUGUSTO LEAL CORONADO

ESCUELA COLOMBIANA DE INGENIERÍA JULIO GARAVITO

FUNDAMENTOS Y GERENCIA DE PROYECTOS

31/03/2020

BOGOTÁ D.C
 TRABAJO 2
1. Seleccionar un proyecto real

 Proyecto Real: Construcción Puente Alberto Pumarejo.

 Nombre Sugerido (PPP): P1Construcción del P2Puente Alberto Pumarejo sobre

P3el río Magdalena a 20 km de su desembocadura en el mar Caribe, a la altura de
Barranquilla.

2. Descripción

 Producto: Puente Alberto Pumarejo” el cual comprende una longitud de 3,23 km

sobre el rio magdalena y une a los departamentos de atlántico y magdalena.

 Entregables:
 Estudios Preliminares: Financieros y recomendaciones topográficas, geotécnicas,
hidrológicas, hidráulicas y de socavación.

 Adquisiciones: Implementación de los diferentes materiales, herramientas y mano

de obra necesaria para llevar a cabo el proyecto.

 Excavaciones: Excavación para vigas reforzadas, vigas postensadas y barreras.

 Cimentación: Implementación de pilotes y diafragmas para transmitir las fuerzas a

lo largo de la estructura hasta el suelo.

 Infraestructura: Estructura realizada bajo la norma (CCP-14) -Norma Colombiana

de Diseño de Puentes.

 Entrega de las Obras: Entrega de la obra según lo estipulado en el contrato del

proyecto.1

 Descripción General:

“Ubicación: Barranquilla - Atlántico - Colombia, Colombia; Con una longitud de

3,23 km, el nuevo puente colgante sobre el Río Magdalena es el más largo de
Colombia. La luz principal alcanza 380 m. En ese sector, la estructura superior de
38 m de ancho está soportada por pilones de 80 m de alto. Hasta 35 m de altura de
paso libre permiten el tránsito fluvial incluso de barcos más grandes.” ("Nuevo Puente
2
Pumarejo", 2020)

3. WBS

Planificación del Proyecto “Construcción de Puentes en las Vías Rurales del Departamento
1

del Guaviare” Usando Buenas Prácticas del PMI Establecidas en el PMBOK 5ed.
https://repositorio.unillanos.edu.co/jspui/
2
PERI-COLOMBIA. Datos del Proyecto. Nuevo Puente Pumarejo https: //www.peri.com.co/projects/civil-
engineering/puente-pumarejo-atlantico. html.
4. Diccionario de la WBS
# Nivel Nombre entregable Descripción
 Etapas preparatorias necesarias para poner
1. 2 Preliminares
en marcha la construcción del puente.

Fabricar o desarrollar la obra de ingeniería o

2.2. 3 Construcción
de arquitectura.

Proceso de integración de recursos humanos

2.1.1.1. 5 Personal
a una organización.

Sistema mecánico que se activa a través de

2.1.1.2.1. 6 Bomba Concreto un sistema hidráulico utilizada para transferir
hormigón líquido mediante bombeo.

Máquina que mueve un generador de

2.1.1.2.2. 6 Planta eléctrica electricidad a través de un motor de
combustión interna.

Comprende la contratación de la máquina

2.1.1.2.3. 6 Piloteadora diseñada para el montaje de pilotes en
terrenos.

Comprende la contratación un camión

2.1.1.2.4. 6 Mixers equipado con una hormigonera la cual sirve
como mezclador.

Comprende la contratación de la máquina

2.1.1.2.5. 6 Retroexcavadora que realiza excavaciones en una gran
variedad de terrenos.

Se hace remoción de materiales térreos o

pétreos y se retira fuera del área a
3. 2 Excavaciones
intervenir, con el fin de permitir la
cimentación de las estructuras.

Bases que sirven de sustentación para el

4. 2 Cimentación
puente, trasmite sus cargas al suelo.

Comprende la adecuación de los diferentes

5.1. 3 Instalaciones
sistemas eléctricos e hidráulicos.

Trabajos que se realizan en la construcción

5.3. 3 Acabados para darle terminación a la obra, quedando
está con un aspecto habitable.

Apoyos intermedios del puente, que

5.2.1. 4 Pila transmiten los esfuerzos que reciben de los
elementos portantes a las cimentaciones.

Losa armada en dos direcciones ortogonales

de grandes dimensiones la cual sirve de
5.2.2. 4 Placa de Fundición
cimiento a un grupo de columnas, muros o
soporte de estructuras.

Elemento arquitectónico vertical que tiene la

5.2.3. 4 Columnas función de soportar fuerzas de compresión y
flexión.

Concreto estructural reforzado con no menos

5.2.4.2. 5 Concreto reforzado de la mínima cantidad de acero de refuerzo,
llámese varillas y alambrón
 Comprende en la colocación de los
5.2.4.1.1. 6 Formaleta prefabricada encofrados en donde se vierte concreto para
crear una estructura.

Comprende la construcción de producto

5.2.4.1.2. 6 Malla electrosoldada formado por dos sistemas de alambres de
acero.

Comprende la adecuación de elementos que

5.2.4.1.3. 6 Panelita
ayudan a obtener un recubrimiento mínimo.

Dirigir y coordinar los recursos humanos y

materiales de manera que el proyecto se
6. 2 Gerencia del proyecto
cumpla con el alcance, tiempo y costo
establecido.

REFERENCIAS BIBLIOGRAFICAS
 Tiempo, C. (2020). ¡Es oficial! Colombianos ya pueden transitar por el Puente Pumarejo.
Retrieved 24 March 2020, from https://www.eltiempo.com/colombia/barranquilla/inauguran-el-
nuevo-puente-pumarejo-en-barranquilla-445476

 Nuevo Puente Pumarejo. (2020). Retrieved 24 March 2020, from

https://www.peri.com.co/projects/civil-engineering/puente-pumarejo-atlantico.html

 Runillanos. (22 de mayo de 2018). Construcción de Puentes en las Vías Rurales del
Departamento.
