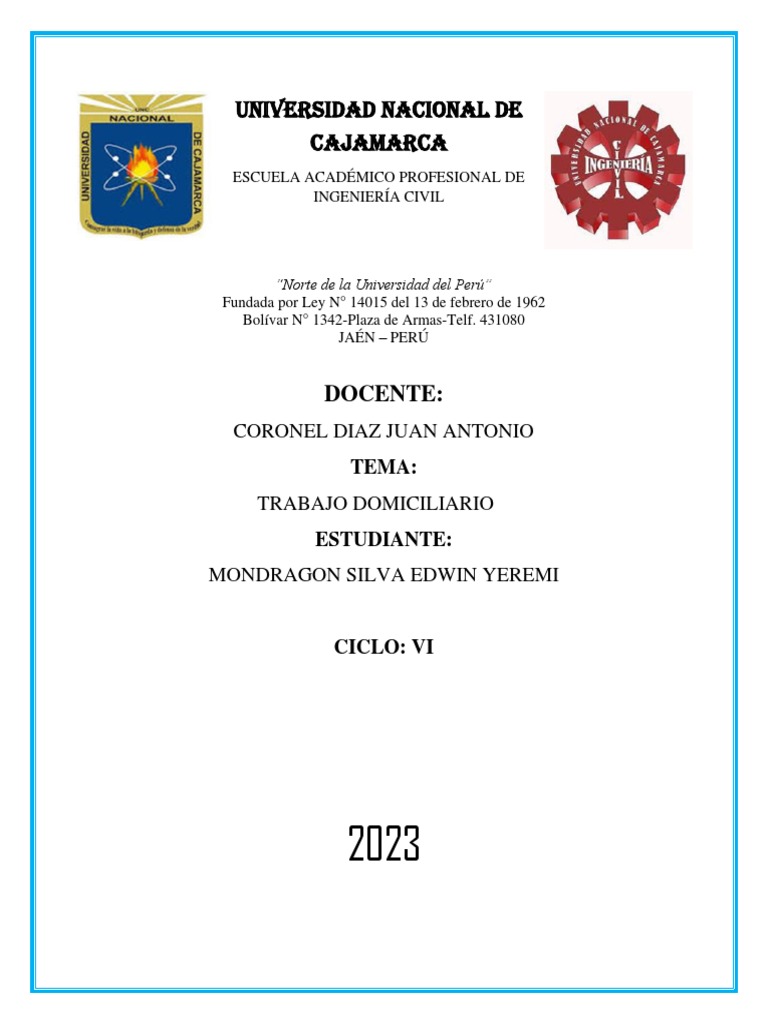

UNIVERSIDAD NACIONAL DE
CAJAMARCA
ESCUELA ACADÉMICO PROFESIONAL DE
INGENIERÍA CIVIL
“Norte de la Universidad del Perú”

Fundada por Ley N° 14015 del 13 de febrero de 1962
Bolívar N° 1342-Plaza de Armas-Telf. 431080
JAÉN – PERÚ
DOCENTE:
CORONEL DIAZ JUAN ANTONIO
TEMA:
TRABAJO DOMICILIARIO
ESTUDIANTE:
MONDRAGON SILVA EDWIN YEREMI
CICLO: VI
2023
UNIVERSIDAD NACIONAL DE CAJAMARCA
JAÉN – PERÚ
PREGUNTA Nª 01
En la ejecución de una obra vial, se dispone a ejecutar el trabajo de corte a nivel de
subrasante, para lo cual se utilizará un tractor sobre orugas D10, con hoja
semiuniversal, con una distancia promedio de empuje de F1 (m), con una pendiente
longitudinal cuesta arriba de F2(%). Del estudio de mecánica de suelos, se está
trabajando con una arcilla seca, no cohesiva, difícil de empujar. Así mismo por las
condiciones del clima, la visibilidad se ve limitada por la presencia de neblina. Se
usará un operador de habilidad excelente. Con eficiencia de trabajo de F3(min
/hora).
Se solicita:
a) Estimar la producción del tractor sobre orugas en SM3 /hora
b) Estimar la producción del tractor sobre orugas en BM3 /hora

c) Estimar el tiempo en horas máquina, que le tomará al tractor mover F4 BM3 la
distancia de F1(m) Siendo:
• 𝐹1 = 55 + 1a.c2, expresado en metros (m) =
• 𝐹2 = 4.85 + 1. 𝑎𝑏, expresado en porcentaje (%) =
• 𝐹3 = 55 + 2. 𝑏𝑐, expresado en minutos/hora (min/h) = 57.12
• 𝐹4 = 34500 ∗ 1. 𝑎𝑏𝑐, expresado en metro cubico de material en banco(BM3) =

59340
𝑑𝑜𝑛𝑑𝑒
𝑎 = u𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁𝐼 = 6
𝑏 = 𝑝𝑒𝑛ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁𝐼 = 6
𝑐 = 𝑎𝑛𝑡𝑒𝑝𝑒𝑛ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁 = 2

JAÉN – PERÚ
SOLUCION:
• Datos:
❖ DNI: 75160266
❖ F1: 71.22
❖ F2: 6.51%
❖ F3: 58.02
❖ F4: 57339
➢ Tractor sobre ruedas D10R

➢ Hoja semiuniversal
➢ Distancia de empuje: 71.22m
➢ Pendiente: 6.51% (cuesta arriba)
➢ Arcilla seca no cohesiva
➢ Eficiencia de trabajo de operador: 58.02 min/hora
• PRODUCCION IDEAL.
𝑻𝒓𝒂𝒄𝒕𝒐𝒓 𝒔𝒐𝒃𝒓𝒆 𝒐𝒓𝒖𝒈𝒂𝒔 𝑫𝟏𝟎𝑹 𝒄𝒐𝒏 𝒉𝒐𝒋𝒂 𝒔𝒆𝒎𝒊𝒖𝒏𝒊𝒗𝒆𝒓𝒔𝒂𝒍 𝒂 𝟕𝟏. 𝟐𝟐 𝒎
JAÉN – PERÚ
𝐷10𝑅 𝑎 71.22 𝑚 = 675 𝑚3 𝑆/ℎ

JAÉN – PERÚ
• CORRECCION POR PENDIENTE:

(+) Inclinado
Pendiente 0.87%
• CORRECION POR PESO DEL MATERIAL

Asumiendo dato: Arcilla seca, no cohesiva = 1.180 kg/𝑚3 S
❖ Los valores de producción ideal están basados en un suelo con

densidad de 1.370 kg/𝑚3 S
1.370kg/𝑚3 S
𝐶𝑜𝑟𝑟𝑒𝑐𝑐𝑖𝑜𝑛 𝑝𝑜𝑟 𝑝𝑒𝑠𝑜 𝑑𝑒 𝑚𝑎𝑡𝑒𝑟𝑖𝑎𝑙 = = 1.76
1.180kg/𝑚3 S
JAÉN – PERÚ
• HABILIDAD DEL OPERADOR:
Tractor sobre orugas (tractor de cadenas)

✓ Operador: habilidad excelente.
✓ Habilidad del operador = 1.00
JAÉN – PERÚ
• CORRECION POR TIPO DE MATERIAL
✓ Arcilla seca, no cohesiva

✓ Corrección por tipo de material = 0.80
• TECNICA DE OPERACIÓN
✓ No especificada = 1.00
JAÉN – PERÚ
• VISIBILIDAD
✓ Presencia de neblina
✓ Visibilidad = 0.80
• FACTOR DE EFICIENCA
✓ 58.02 min/hr
58.02𝑚𝑖𝑛ℎ𝑟
𝐹𝑎𝑐𝑡𝑜𝑟 𝑑𝑒 𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑐𝑖𝑎 = = 0.967
60 𝑚𝑖𝑛/ℎ𝑟
JAÉN – PERÚ
• CALCULO DE PRODUCCION
✓ Producto de factores
0.87 ∗ 1.16 ∗ 1.00 ∗ 0.80 ∗ 1.00 ∗ 0.80 ∗ 0.96 = 0.62005 ≅ 0.620
Estimar la producción del tractor sobre orugas en S M3 /hora.
Producción (S𝒎𝟑 )
675 𝑆𝑚3 /ℎ × 0.620 = 418.5 ≅→ 420𝑆𝑚3 /ℎ
• CONVERSION DEL MATERIAL
Estimar la producción del tractor sobre orugas en B M3 /hora.
✓ Arcilla seca, 𝑚3 𝑆/ℎ a 𝑚3 𝐵/ℎ

✓ Factor de expansión 0.74
Producción (𝑚3 𝐵/ℎ) = 420𝑚3 𝑆/ℎ𝑟 ∗ 0.74 = 310.8𝑚3 𝐵/ℎ𝑟 → 310𝑚3 𝐵/ℎ𝑟
• HORAS DE PRODUCCION
JAÉN – PERÚ
Estimar el tiempo en horas máquina, que le tomará al tractor mover 60657

BM3 la distancia de 72.82(m)
𝑃𝑎𝑟𝑎 𝑚𝑜𝑣𝑒𝑟 60651 𝐵𝑚3 𝑙𝑎 𝑑𝑖𝑠𝑡𝑎𝑛𝑐𝑖𝑎 𝑑𝑒 72.82
57339𝐵𝑚3
= = 184.96 ≅ 180 ℎ𝑜𝑟𝑎𝑠
310𝑚3 𝐵/ℎ𝑟
PREGUNTA Nª 02
En la ejecución de una obra vial, se está ejecutando la partida de eliminación de
material excedente, desde el punto de acopio A (ZONA DE CARGA) hacia el punto
B, donde se encuentra el botadero autorizado y constituye la zona de descarga. El
material a eliminarse corresponde a tierra húmeda. Para la ejecución de dichos
trabajos, se está utilizando 01 cargador frontal sobre neumáticos modelo 950 G con
cuchillas empernables.
Las rutas por las cuales se desplazarán los camiones son las mostradas en el
croquis y tienen las siguientes características:
✓ RUTA 1: Ruta de acarreo

o Longitud: 4.65 km + V1
o Pendiente: 1.55% +V2
o Tipo de terreno: tierra con poco mantenimiento
✓ RUTA 2: Ruta de retorno

o Longitud: 5.89 km + V1
o Pendiente: 2.56% +V2
o Tipo de terreno: tierra compactada y con mantenimiento
Los camiones que se están utilizando tienen las siguientes características:
➢ Peso neto (propio del camión sin carga) =31178 kg
➢ Capacidad en volumen = 23.6 Sm3 + V3
➢ Capacidad en peso = 36.3t + V4 La eficiencia de trabajo es de 55
min/hora
Nota: para el cálculo de velocidades de acarreo y retorno utilizar la gráfica
adjunta
Se solicita calcular:
JAÉN – PERÚ
a) Producción del cargador, siguiendo cada uno de los pasos detallados,

para lograr la máxima posible.
b) Resistencia total de acarreo
c) Resistencia total de retorno
d) Producción de camiones
e) Grafica producción vs número de camiones
f) Definir el número óptimo de camiones elegidos
Siendo:
• 𝑉1 = 1̅̅. 𝑎𝑏𝑐, expresado en Kilómetros (km)
• 𝑉2 = 1̅̅.𝑎𝑐, expresado en porcentaje ( %)
• 𝑉3 = 2. 𝑏𝑐, expresado en metros cúbicos suelto (Sm3)
• 𝑉4 = 0. 𝑎𝑏𝑐, expresado en toneladas (ton) 𝑑𝑜𝑛𝑑𝑒 𝑎 = ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁𝐼
𝑏 = 𝑝𝑒𝑛ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁𝐼 𝑐 = 𝑎𝑛𝑡𝑒𝑝𝑒𝑛ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁I
SOLUCION
✓ V1= 1.662
✓ V2 = 1.62
✓ V3 = 2.62
✓ V4 = 0.662
❖ RUTA 1: RUTA DE ACARREO

Long = 4.65 + 1.662 = 6.312 km
Pendiente = 1.55 + 1.62 = 3.17%
Tipo de terreno: tierra con poco mantenimiento.
❖ RUTA 2: RUTA DE RETORNO

Long = 5.89 + 1.662 = 7.552 km
Pendiente = 2.56 + 1.62 = 4.18%
Tipo de terreno: tierra compactada y con mantenimiento.
❖ CARACTERISTICAS DEL CAMION:

Peso neto (propio del camión sin carga): 31178
JAÉN – PERÚ
Capacidad del volumen 23.6 𝑆𝑚3 + 2.62 = 26.22 𝑆𝑚3

Capacidad en peso = 36.3t + 0.662 = 36.962t
Material a eliminarse: tierra húmeda.
• NUMERO DE CARGAS (palas)
✓ Capacidad del camión = 26.180 𝑚3

✓ Tierra húmeda (agregado húmedo)
Factor de llenado para cargadores de ruedas
95 → 100 𝐹𝑎𝑐𝑡𝑜𝑟 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜 = 97.50%

𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑙𝑎 𝑝𝑎𝑙𝑎 𝑑𝑒𝑙 𝑐𝑎𝑟𝑔𝑎𝑑𝑜𝑟:
3.1 ∗ 0.975 = 3.023 𝑆𝑚3
𝑁𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑝𝑎𝑙𝑎𝑠 𝑐𝑎𝑟𝑔𝑎𝑑𝑎𝑠 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑎𝑠 𝑝𝑎𝑟𝑎 𝑙𝑙𝑒𝑛𝑎𝑟 𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛:
26.180
𝑁ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎𝑠 = = 8.66
3.023
𝐸𝑙 𝑛ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎𝑠 𝑑𝑒𝑏𝑒 𝑠𝑒𝑟 𝑢𝑛 𝑛𝑢𝑚𝑒𝑟𝑜 𝑒𝑛𝑡𝑒𝑟𝑜, 𝑝𝑜𝑟 𝑙𝑜 𝑡𝑎𝑛𝑡𝑜, 𝑠𝑒 𝑑𝑒𝑏𝑒 𝑢𝑠𝑎𝑟 8 ó 9 𝑐𝑎𝑟𝑔𝑎𝑠.
▪ 𝑺𝒊 𝒔𝒆 𝒖𝒔𝒂 𝟖 𝒑𝒂𝒍𝒂𝒔:
𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑒𝑛 𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛 = 8 ∗ 3.023 = 24.184 𝑆𝑚3

𝑆 = 𝑠𝑢𝑒𝑙𝑜 𝑠𝑢𝑒𝑙𝑡𝑜 24.2
▪ 𝑺𝒊 𝒔𝒆 𝒖𝒔𝒂 𝟗 𝒑𝒂𝒍𝒂𝒔:
JAÉN – PERÚ
𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑒𝑛 𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛 = 9 ∗ 3.023 = 27.207 𝑆𝑚3

𝐸𝑙 𝑒𝑥𝑐𝑒𝑠𝑜 𝑠𝑒 𝑑𝑒𝑟𝑟𝑎𝑚𝑎.
𝑅𝑒𝑣𝑖𝑠𝑎𝑟 𝑒𝑙 𝑝𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑎𝑟𝑔𝑎 𝑐𝑜𝑛 𝑟𝑒𝑠𝑝𝑒𝑐𝑡𝑜 𝑎 𝑙𝑎 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑔𝑟𝑎𝑣𝑖𝑚𝑒𝑡𝑟𝑖𝑐𝑎 𝑑𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛

𝑇𝑖𝑒𝑟𝑟𝑎 ℎ𝑢𝑚𝑒𝑑𝑎 = 1.528
𝑅𝑒𝑣𝑖𝑠𝑒 𝑒𝑙 𝑝𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑎𝑟𝑔𝑎

➢ 8 𝑝𝑎𝑙𝑎𝑠 𝑐𝑎𝑟𝑔𝑎𝑑𝑎𝑠:
1.528
24.2 ∗
1.000
36.9𝑡 < 37.058𝑡 (𝑏𝑢𝑒𝑛𝑜)
➢ 9 𝑝𝑎𝑙𝑎𝑠 𝑐𝑎𝑟𝑔𝑎𝑑𝑎𝑠:
1.528
27.207 ∗
1
41.572𝑡 > 37.058𝑡
• TIEMPO DE CARGA
Según Caterpillar:
𝑃𝑎𝑙𝑎 𝑑𝑒 3.1 𝑚3 𝑃𝑎𝑙𝑎 𝑑𝑒 4.0 𝑦 3
𝐷𝑢𝑟𝑎𝑐𝑖𝑜𝑛 𝑑𝑒𝑙 𝑐𝑖𝑐𝑙𝑜 𝑑𝑒𝑙 𝑐𝑎𝑟𝑔𝑎𝑑𝑜𝑟:
= 0.45 𝑎 0.55 → 0.50 𝑚𝑖𝑚
JAÉN – PERÚ
• TIEMPO DE CARGA:
✓ 8 ∗ 0.50 = 4.00 𝑚𝑖𝑛

✓ 9 ∗ 0.50 = 4.50 𝑚𝑖𝑛
• TIEMPO DE ACARREO
6.312
✓ 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑎𝑐𝑎𝑟𝑟𝑒𝑜 = 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑎𝑐𝑎𝑟𝑟𝑒𝑜
✓ 3.17% 𝑑𝑒 𝑝𝑒𝑛𝑑𝑖𝑒𝑛𝑡𝑒
✓ 𝑇𝑖𝑒𝑟𝑟𝑎 𝑐𝑜𝑛 𝑝𝑜𝑐𝑜 𝑚𝑎𝑛𝑡𝑒𝑛𝑖𝑚𝑖𝑒𝑛𝑡𝑜.
Resistencia rodadura del camino:
Tierra con poco mantenimiento.
✓ 50 → 70 𝑘𝑔/𝑡 60 𝑘/𝑔𝑡 ó 6%
✓ 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑎 𝑙𝑎 𝑝𝑒𝑛𝑑𝑖𝑒𝑛𝑡𝑒 = −3.17%
✓ 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑡𝑜𝑡𝑎𝑙 = 6 + (−3.17%) = 2.83 % ó 28.3 𝑘𝑔/𝑡
✓ 𝑃𝑒𝑠𝑜 𝑛𝑒𝑡𝑜 𝑑𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛 = 31178 𝑘𝑔 ó 31.18𝑡𝑛
✓ 8 𝑐𝑎𝑟𝑔𝑎𝑠 (𝑝𝑎𝑙𝑎𝑠) = 36.9𝑡
✓ 𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 = 31.18 + 36.9 = 68.080𝑡
✓ 9 𝑐𝑎𝑟𝑔𝑎𝑠 (𝑝𝑎𝑙𝑎𝑠) = 41.572𝑡
✓ 𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 = 31.18 + 41.572 = 72.752𝑡
✓ 𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 8 𝑐𝑎𝑟𝑔𝑎𝑠 = 68.080

✓ 𝑇𝑟𝑎𝑐𝑐𝑖𝑜𝑛 𝑒𝑛 𝑙𝑎𝑠 𝑟𝑢𝑒𝑑𝑎𝑠 = 9.20 𝑘𝑔/𝑡 ∗ 68.080 = 626.336𝑘𝑔 ó 6.26 𝑘𝑁
✓ 𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 9 𝑐𝑎𝑟𝑔𝑎𝑠 = 72.752
✓ 𝑇𝑟𝑎𝑐𝑐𝑖𝑜𝑛 𝑒𝑛 𝑙𝑎𝑠 𝑟𝑢𝑒𝑑𝑎𝑠 = 31.18 𝑘𝑔/𝑡 ∗ 72.752 =
2268.407𝑘𝑔 ó 22.25 𝑘𝑁
JAÉN – PERÚ
6.26 22.25
➢ 8 𝑐𝑎𝑟𝑔𝑎𝑠 (𝑝𝑎𝑙𝑎𝑠) = 16𝑘𝑚/ℎ

➢ 9 𝑐𝑎𝑟𝑔𝑎𝑠 (𝑝𝑎𝑙𝑎𝑠) = 4.5𝑘𝑚/ℎ
6.312
➢ 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑎𝑐𝑎𝑟𝑟𝑒𝑜 = 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑎𝑐𝑎𝑟𝑟𝑒𝑜
6.312 𝑘𝑚∗60𝑚𝑖𝑛/ℎ𝑟
➢ 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑎𝑐𝑎𝑟𝑟𝑒𝑜 (8 𝑐𝑎𝑟𝑔𝑎𝑠) = = 23.67 𝑚𝑖𝑛
16 𝑘𝑚
6.312 𝑘𝑚∗60𝑚𝑖𝑛/ℎ𝑟
➢ 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑎𝑐𝑎𝑟𝑟𝑒𝑜 (9 𝑐𝑎𝑟𝑔𝑎𝑠) = =
4.5 𝑘𝑚
84.16 𝑚𝑖𝑛 … … .1ℎ𝑟 24𝑚𝑖𝑛
JAÉN – PERÚ
• TIEMPO DE REGRESO
𝒅𝒊𝒔𝒕𝒂𝒏𝒄𝒊𝒂 𝒅𝒆 𝒓𝒆𝒈𝒓𝒆𝒔𝒐
✓ 𝑻𝒊𝒆𝒎𝒑𝒐 𝒅𝒆 𝒓𝒆𝒈𝒓𝒆𝒔𝒐 = 𝒗𝒆𝒍𝒐𝒄𝒊𝒅𝒂𝒅 𝒅𝒆 𝒕𝒓𝒂𝒏𝒔𝒑𝒐𝒓𝒕𝒆
✓ 𝒑𝒆𝒔𝒐 𝒏𝒆𝒕𝒐 𝒅𝒆𝒍 𝒄𝒂𝒎𝒊𝒐𝒏 = 𝟑𝟏𝟏𝟕𝟖 𝒌𝒈 ó 𝟑𝟏. 𝟐 𝒕𝒏
✓ 𝑻𝒊𝒑𝒐 𝒅𝒆 𝒕𝒆𝒓𝒓𝒆𝒏𝒐 = 𝒕𝒊𝒆𝒓𝒓𝒂 𝒄𝒐𝒎𝒑𝒂𝒄𝒕𝒂𝒅𝒂 𝒚 𝒄𝒐𝒏 𝒎𝒂𝒏𝒕𝒆𝒏𝒊𝒎𝒊𝒆𝒏𝒕𝒐.
✓ 𝑇𝑖𝑒𝑟𝑟𝑎 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑎 𝑦 𝑐𝑜𝑛 𝑚𝑎𝑛𝑡𝑒𝑛𝑖𝑚𝑖𝑒𝑛𝑡𝑜 = 3.00%

✓ 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑎 𝑙𝑎 𝑝𝑒𝑛𝑑𝑖𝑒𝑛𝑡𝑒 = 4.18%
✓ 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 = 3.00 + 4.18 = 7.18 ó 71.8 𝑘𝑔/𝑡
✓ 𝑇𝑟𝑎𝑐𝑐𝑖𝑜𝑛 𝑒𝑛 𝑙𝑎𝑠 𝑟𝑢𝑒𝑑𝑎𝑠 = 71.8 ∗ 31.2 = 2240.16 𝑘𝑔 ó 22.401 𝑘𝑁
JAÉN – PERÚ
✓ 𝑽𝒆𝒍𝒐𝒄𝒊𝒅𝒂𝒅 𝒅𝒆 𝒓𝒆𝒈𝒓𝒆𝒔𝒐 = 𝟕𝟒 𝒌𝒎/𝒉𝒓
𝟕.𝟏𝟖𝒌𝒎∗𝟔𝟎𝒎𝒊𝒏/𝒉𝒓
✓ 𝑻𝒊𝒆𝒎𝒑𝒐 𝒅𝒆 𝒓𝒆𝒈𝒓𝒆𝒔𝒐 = = 𝟓. 𝟖𝟐 𝒎𝒊𝒏
𝟕𝟒 𝒌𝒎/𝒉𝒓
• TIEMPO DE DESCARGA
Camiones de descarga posterior (volquetes) deben maniobrar antes de descargar: El

tiempo total de descarga promedia los 2 minutos. Use 2.0 minutos.
• DURACION DEL CICLO DEL CAMION (8 cargas)

Tiempo de carga = 4.00 min
+ tiempo de acarreo = 23.7 min
+ tiempo de descarga 2.00 min
+ tiempo de regreso 5.82 min
Duración del ciclo = 35.52 min
• DURACION DEL CICLO DEL CAMION (9 cargas)

Tiempo de carga = 4.50 min
+ tiempo de acarreo = 84.16…..1̅̅hr24.16min
+ tiempo de descarga 2.00 min
+ tiempo de regreso 5.82 min
Duración del ciclo = 96.48 min…….1̅̅hr 36min
• CAMIONES REQUERIDOS (8 cargas)

35.52
𝐶𝑎𝑚𝑖𝑜𝑛𝑒𝑠 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜𝑠 =
4
𝐶𝑎𝑚𝑖𝑜𝑛𝑒𝑠 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜𝑠 = 8.88 ≅ 9
• CAMIONES REQUERIDOS (9 cargas)

96.48
𝐶𝑎𝑚𝑖𝑜𝑛𝑒𝑠 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜𝑠 =
4.50
𝐶𝑎𝑚𝑖𝑜𝑛𝑒𝑠 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜𝑠 = 21.44 ≅ 22
• EFICIENCIA
La eficiencia de trabajo es de 55 min/hr
• PRODUCCION (CARGADOR)
JAÉN – PERÚ
❖ 8 cargas (palas)
55𝑚𝑖𝑛/ℎ𝑟
∗ 21.44 𝑆𝑚3 = 332.75 𝑆𝑚3 /ℎ𝑟
4 𝑚𝑖𝑛
❖ 9 cargas (palas)
55𝑚𝑖𝑛ℎ𝑟
∗ 27.2 𝑆𝑚3 = 332.44 𝑆𝑚3 /ℎ𝑟
4.5 𝑚𝑖𝑛
• PRODUCCION CAMIONES
𝑴𝒊𝒏𝒖𝒕𝒐𝒔 𝒕𝒓𝒂𝒃𝒂𝒋𝒂𝒅𝒐𝒔/𝒉𝒐𝒓𝒂
∗ 𝒄𝒂𝒑𝒂𝒄𝒊𝒅𝒂𝒅 𝒅𝒆𝒍 𝒄𝒂𝒎𝒊𝒐𝒏 ∗ 𝒏𝒖𝒎𝒆𝒓𝒐 𝒅𝒆 𝒄𝒂𝒎𝒊𝒐𝒏𝒆𝒔
𝑫𝒖𝒓𝒂𝒄𝒊𝒐𝒏 𝒅𝒆𝒍 𝒄𝒊𝒄𝒍𝒐 𝒅𝒆𝒍 𝒄𝒂𝒎𝒊𝒐𝒏 (𝒎𝒊𝒏)
Si solo 9 camiones están disponibles, los camiones controlaran la

producción.
𝟓𝟓𝒎𝒊𝒏/𝒉𝒓
∗ 27.2 𝑆𝑚3 ∗ 9 = 379 𝑆𝑚3 /ℎ𝑟
𝟑𝟓. 𝟓𝟐

producción.
∗ 27.2 𝑆𝑚3 ∗ 8 = 336.96 𝑆𝑚3 /ℎ𝑟
𝟑𝟓. 𝟓𝟐

producción.
∗ 27.2 𝑆𝑚3 ∗ 22 = 332.12 𝑆𝑚3 /ℎ𝑟
𝟗𝟔. 𝟒𝟖

producción.
∗ 27.2 𝑆𝑚3 ∗ 21 = 317.013 𝑆𝑚3 /ℎ𝑟
𝟗𝟔. 𝟒𝟖

Universidad Nacional de Cajamarca: Docente

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Universidad Nacional de Cajamarca: Docente

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE

“Norte de la Universidad del Perú”

b) Estimar la producción del tractor sobre orugas en BM3 /hora

• 𝐹1 = 55 + 1a.c2, expresado en metros (m) =

• 𝐹2 = 4.85 + 1. 𝑎𝑏, expresado en porcentaje (%) =

• 𝐹3 = 55 + 2. 𝑏𝑐, expresado en minutos/hora (min/h) = 57.12

• 𝐹4 = 34500 ∗ 1. 𝑎𝑏𝑐, expresado en metro cubico de material en banco(BM3) =

𝑎 = u𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁𝐼 = 6

𝑏 = 𝑝𝑒𝑛ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁𝐼 = 6

𝑐 = 𝑎𝑛𝑡𝑒𝑝𝑒𝑛ú𝑙𝑡𝑖𝑚𝑜 𝑑í𝑔𝑖𝑡𝑜 𝑑𝑒𝑙 𝐷𝑁 = 2

➢ Tractor sobre ruedas D10R

𝐷10𝑅 𝑎 71.22 𝑚 = 675 𝑚3 𝑆/ℎ

• CORRECCION POR PENDIENTE:

• CORRECION POR PESO DEL MATERIAL

❖ Los valores de producción ideal están basados en un suelo con

• HABILIDAD DEL OPERADOR:

Tractor sobre orugas (tractor de cadenas)

• CORRECION POR TIPO DE MATERIAL

✓ Arcilla seca, no cohesiva

0.87 ∗ 1.16 ∗ 1.00 ∗ 0.80 ∗ 1.00 ∗ 0.80 ∗ 0.96 = 0.62005 ≅ 0.620

Estimar la producción del tractor sobre orugas en S M3 /hora.

675 𝑆𝑚3 /ℎ × 0.620 = 418.5 ≅→ 420𝑆𝑚3 /ℎ

• CONVERSION DEL MATERIAL

Estimar la producción del tractor sobre orugas en B M3 /hora.

✓ Arcilla seca, 𝑚3 𝑆/ℎ a 𝑚3 𝐵/ℎ

Estimar el tiempo en horas máquina, que le tomará al tractor mover 60657

𝑃𝑎𝑟𝑎 𝑚𝑜𝑣𝑒𝑟 60651 𝐵𝑚3 𝑙𝑎 𝑑𝑖𝑠𝑡𝑎𝑛𝑐𝑖𝑎 𝑑𝑒 72.82

✓ RUTA 1: Ruta de acarreo

✓ RUTA 2: Ruta de retorno

a) Producción del cargador, siguiendo cada uno de los pasos detallados,

❖ RUTA 1: RUTA DE ACARREO

❖ RUTA 2: RUTA DE RETORNO

❖ CARACTERISTICAS DEL CAMION:

Capacidad del volumen 23.6 𝑆𝑚3 + 2.62 = 26.22 𝑆𝑚3

✓ Capacidad del camión = 26.180 𝑚3

95 → 100 𝐹𝑎𝑐𝑡𝑜𝑟 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜 = 97.50%

𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑒𝑛 𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛 = 8 ∗ 3.023 = 24.184 𝑆𝑚3

𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑒𝑛 𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛 = 9 ∗ 3.023 = 27.207 𝑆𝑚3

𝑅𝑒𝑣𝑖𝑠𝑎𝑟 𝑒𝑙 𝑝𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑎𝑟𝑔𝑎 𝑐𝑜𝑛 𝑟𝑒𝑠𝑝𝑒𝑐𝑡𝑜 𝑎 𝑙𝑎 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑔𝑟𝑎𝑣𝑖𝑚𝑒𝑡𝑟𝑖𝑐𝑎 𝑑𝑒𝑙 𝑐𝑎𝑚𝑖ó𝑛

𝑅𝑒𝑣𝑖𝑠𝑒 𝑒𝑙 𝑝𝑒𝑠𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑎𝑟𝑔𝑎

✓ 8 ∗ 0.50 = 4.00 𝑚𝑖𝑛

✓ 𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 8 𝑐𝑎𝑟𝑔𝑎𝑠 = 68.080

➢ 8 𝑐𝑎𝑟𝑔𝑎𝑠 (𝑝𝑎𝑙𝑎𝑠) = 16𝑘𝑚/ℎ

✓ 𝑇𝑖𝑒𝑟𝑟𝑎 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑑𝑎 𝑦 𝑐𝑜𝑛 𝑚𝑎𝑛𝑡𝑒𝑛𝑖𝑚𝑖𝑒𝑛𝑡𝑜 = 3.00%

✓ 𝑽𝒆𝒍𝒐𝒄𝒊𝒅𝒂𝒅 𝒅𝒆 𝒓𝒆𝒈𝒓𝒆𝒔𝒐 = 𝟕𝟒 𝒌𝒎/𝒉𝒓

Camiones de descarga posterior (volquetes) deben maniobrar antes de descargar: El

• DURACION DEL CICLO DEL CAMION (8 cargas)

• DURACION DEL CICLO DEL CAMION (9 cargas)

• CAMIONES REQUERIDOS (8 cargas)

• CAMIONES REQUERIDOS (9 cargas)

La eficiencia de trabajo es de 55 min/hr

Si solo 9 camiones están disponibles, los camiones controlaran la

Si solo 8 camiones están disponibles, los camiones controlaran la

Si solo 22 camiones están disponibles, los camiones controlaran la

Si solo 21 camiones están disponibles, los camiones controlaran la

También podría gustarte
