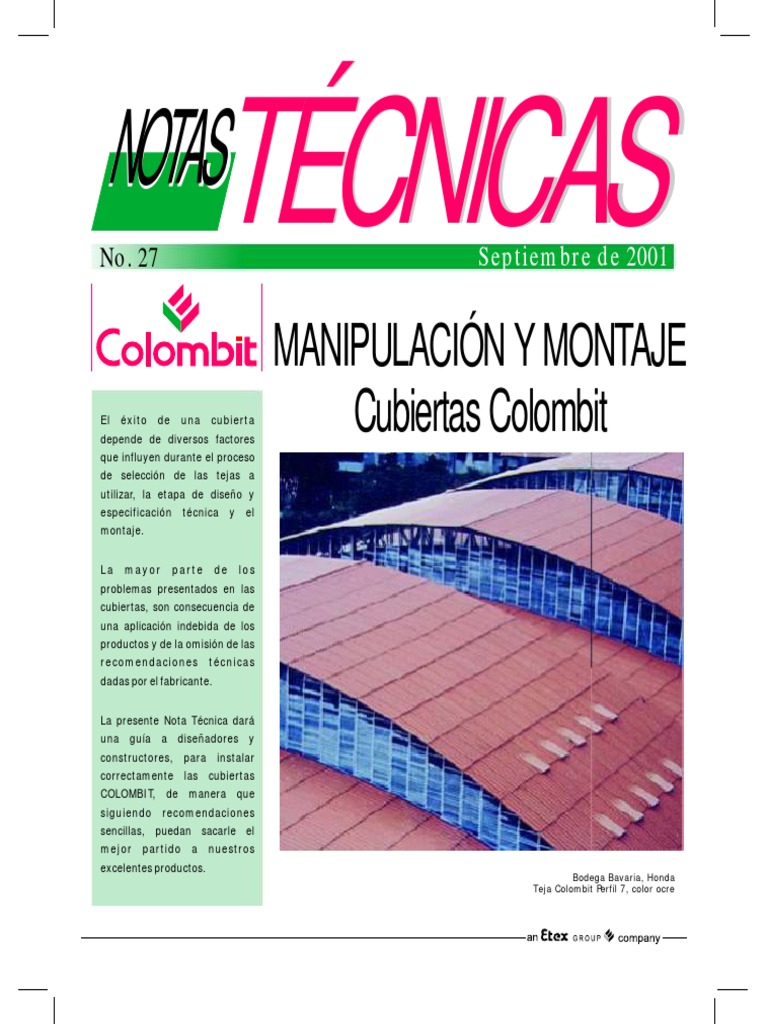

NOTAS

No. 27
TÉCNICAS Septiembre de 2001

MANIPULACIÓN Y MONTAJE
El éxito de una
depende de diversos factores
cubierta
Cubiertas Colombit
que influyen durante el proceso
de selección de las tejas a
utilizar, la etapa de diseño y
especificación técnica y el
montaje.

La mayor parte de los

problemas presentados en las
cubiertas, son consecuencia de
una aplicación indebida de los
productos y de la omisión de las
recomendaciones técnicas
dadas por el fabricante.

La presente Nota Técnica dará

una guía a diseñadores y
constructores, para instalar
correctamente las cubiertas
COLOMBIT, de manera que
siguiendo recomendaciones
sencillas, puedan sacarle el
mejor partido a nuestros
excelentes productos.
Bodega Bavaria, Honda
Teja Colombit Perfil 7, color ocre
CUBIERTAS DE
FIBROCEMENTO COLOMBIT

Características

Las cubiertas Colombit son fabricadas con la más
alta tecnología, desarrollada por Etex Group de
Bélgica, uno de los mayores fabricantes de
productos de fibrocemento del mundo y al cual
pertenece nuestra empresa.
Fabricadas con tecnología de última genera-
ción, estas cubiertas son elaboradas con una
mezcla homogénea de cemento y fibras sintéti-
cas, que recibe el nombre de Fibrocemento.
Colombit cuenta con dos líneas de producto para
cubiertas: Línea de Tejas Onduladas y línea de
Tejas Decorativas.

Tejas Onduladas

Existen cuatro tipos de Tejas Onduladas, las La denominación perfil se refiere a la distancia
cuales varían en tamaño y número de ondas. Las entre crestas de una teja, dada en pulgadas. Así
denominaciones de mayor a menor tamaño de por ejemplo, la teja Colombit Perfil 7 tiene
onda son las siguientes: 177 mm de separación entre crestas, que equivale
a 7” aproximadamente.
! Superonda, Perfil 10
! Colombit, Perfil 7
! Ruralit, Perfil 5
! Facilit, Perfil 3

1
Superonda, Perfil 10

Es el único perfil que permite ser apoyado hasta a

2910 mm.

10”
4 a 8 pies = 6 mm
250 mm
10 a 12 pies = 7mm
83 mm

1031 mm

Especificaciones técnicas

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO

Nombre Código
Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg
m m m² m m m² m m
N° 4 1.220 1.031 1.258 1.080 0.991 1.070 0.14 0.040 18.01 101520047
N° 5 1.525 1.031 1.572 1.385 0.991 1.372 0.14 0.040 22.52 101520054
N° 6 1.830 1.031 1.887 1.690 0.991 1.675 0.14 0.040 29.00 101520062
N° 8 2.440 1.031 2.516 2.300 0.991 2.279 0.14 0.040 39.00 101520088
N° 10 3.050 1.031 3.145 2.910 0.991 2.884 0.14 0.040 49.00 101520104
N° 12 3.660 1.031 3.733 3.520 0.991 3.488 0.14 0.040 59.00 101520120

Distancia entre apoyos

Nº 4 Nº 5

1080 1385

Nº 6 Nº 8

1690 2300

Nº 10

2910

Nº 12

1760 1760

Medidas en mm
Guardería Arco Iris, Armenia.
Teja Superonda, color rojo

Alero longitudinal Alero transversal

800
mm
máx.
140 mm

2
Colombit, Perfil 7

Es la teja más usada en aplicaciones

residenciales. La distancia máxima entre apoyos
es de 1690 mm.

7”
177 mm 6 mm
57 mm

920 mm

Especificaciones técnicas

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO

Nombre Código
Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg
m m m² m m m² m m
N° 2 0.610 0.920 0.561 0.470 0.875 0.411 0.14 0.045 6.85 101100022
N° 3 0.915 0.920 0.842 0.775 0.875 0.678 0.14 0.045 10.10 101100139
N° 4 1.220 0.920 1.122 1.080 0.875 0.945 0.14 0.045 13.44 101100121
N° 5 1.525 0.920 1.403 1.385 0.875 1.212 0.14 0.045 16.78 101100147
N° 6 1.830 0.920 1.684 1.690 0.875 1.479 0.14 0.045 20.21 101100154
N° 8 2.440 0.920 2.245 2.300 0.875 2.012 0.14 0.045 26.89 101100162
N° 10 3.050 0.920 2.806 2.910 0.875 2.546 0.14 0.045 33.65 101100188

Distancia entre apoyos

Nº 3 Nº 4

775 1080

Nº 5 Nº 6

1385 1690

Nº 8

1150 1150

Nº 10

1455 1455
Medidas en mm
Urbanización Colsubsidio, Bogotá.
Teja Colombit, color pizarra

Alero longitudinal Alero transversal

35 0
mm 130 mm

3
Ruralit, Perfil 5

Es la teja más usada en cubiertas rurales. La

distancia máxima entre apoyos es de 1385 mm.

5”
130 mm 5 mm
35 mm

1000 mm

Especificaciones técnicas

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO

Nombre Código
Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg
m m m² m m m² m m
N° 2 0.610 1.00 0.610 0.470 0.91 0.428 0.14 0.09 5.76 102100021
N° 3 0.915 1.00 0.915 0.775 0.91 0.705 0.14 0.09 8.64 102100039
N° 4 1.220 1.00 1.220 1.080 0.91 0.983 0.14 0.09 11.52 102509999
N° 5 1.525 1.00 1.525 1.385 0.91 1.260 0.14 0.09 15.00 102510005
N° 6 1.830 1.00 1.830 1.690 0.91 1.538 0.14 0.09 17.13 102510013
N° 8 2.440 1.00 2.440 2.300 0.91 2.093 0.14 0.09 23.04 102510039
N° 10 3.050 1.00 3.050 2.910 0.91 2.648 0.14 0.09 28.80 102100104

Distancia entre apoyos

Nº 2 Nº 3 Nº 4

470 775 1080

Nº 5 Nº 6

1385 845 845

Nº 8

1150 1150

Nº 10

1455 1455

Medidas en mm
Urbanización Minuto de Dios, Chinchiná.
Teja Ruralit.

Alero longitudinal Alero transversal

250
mm 90 mm

4
Facilit y Doblefacilit, Perfil 3
Es ideal cuando se cubren galpones, establos y cocheras.
Por su economía permite disponer de apoyos a menor
distancia que el resto de los perfiles, sin elevar los costos
totales de obra. La separación máxima entre apoyos es de
1080 mm.
3”
75 mm
4 mm Perfil FACILIT
24 mm

517 mm
3” Perfil DOBLEFACILIT
75 mm
4 mm
24 mm

1038 mm

Especificaciones técnicas / Doblefacilit

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO
Nombre Código
Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg
m m m² m m m² m m
N° 3 0.610 1.038 0.950 0.775 0.975 0.756 0.14 0.063 7.60 103400172
N° 4 1.220 1.038 1.266 1.080 0.975 1.053 0.14 0.063 10.17 103400180
N° 5 1.525 1.038 1.583 1.385 0.975 1.350 0.14 0.063 12.64 103400198
N° 6 1.830 1.038 1.900 1.690 0.975 1.648 0.14 0.063 15.30 103400206
N° 8 2.440 1.038 2.533 2.300 0.975 2.243 0.14 0.063 20.33 103400222

Especificaciones técnicas / Facilit

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO
Nombre Código
Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg
m m m² m m m² m m
N° 3 0.915 0.517 0.469 0.775 0.438 0.337 0.14 0.063 3.80 103100038
N° 4 1.220 0.517 0.626 1.080 0.438 0.473 0.14 0.063 5.13 103100046
N° 5 1.525 0.517 0.788 1.385 0.438 0.607 0.14 0.063 6.37 103100053
N° 6 1.830 0.517 0.939 1.690 0.438 0.740 0.14 0.063 7.60 103101069
N° 8 2.440 0.517 1.252 2.300 0.438 1.007 0.14 0.063 18.91 103101010

Distancia entre apoyos

Nº 3 Nº 4 Nº 5

775 1080 693 693

Nº 6 Nº 8

845 845 766 766 766

Medidas en mm

Alero longitudinal Alero transversal

Urbanización San Marcel, Manizales. 250

Teja Doblefacilit. mm 50 mm

5
Tejas Decorativas
Colombit cuenta con dos tipos de tejas
decorativas:

! Colonial
! Toscana

Teja Colonial

La Teja Colonial es una teja de fibrocemento con

apariencia similar a las tejas de barro, pero con
grandes ventajas sobre ellas. Es ideal en
construcciones de arquitectura colonial,
reemplaza 40 unidades de teja de barro, lo que
representa una gran economía en utilización de
253 mm
fijaciones, en supresión de plancha
6 mm
impermeabilizadora y en la facilidad para 85 mm
transportar e instalar. Así mismo el peso se
reduce significativamente. 1080 mm

Especificaciones técnicas

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO CÓDIGO

Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg Producto gris
m m m² m m m² m m
0.70 1.08 0.76 0.60 1.012 0.607 0.10 0.068 8.64 107103020
1.60 1.08 1.73 1.50 1.012 1.518 0.10 0.068 22.08 107103012

Distancia máxima entre apoyos: 750 mm Colores estándar:

Pendiente mínima: 20° (36.4%) gris (natural), ocre.
Otros colores bajo pedido:
gris pizarra, rojo, verde

Alero longitudinal

30 0
mm

Alero transversal

Urbanización La Esmeralda, Facatativá.

230 mm Teja Colonial, color ocre.

6
Teja Toscana

Se diseñó pensando en todas las cubiertas

visibles, para darles realce, mimetizando los
traslapos tanto longitudinales como
transversales, dando la sensación de una cubierta
continua.

Por su tamaño ideal, permite un menor tiempo de

instalación que otros productos de su categoría.

275 mm
6 mm
57 mm

870 mm

Especificaciones técnicas

DIMENSIÓN TOTAL DIMENSIÓN ÚTIL TRASLAPO PESO CÓDIGO

Longitud Ancho Superficie Longitud Ancho Superficie Long. Transv. Kg Producto gris
m m m² m m m² m m
1.24 0.87 1.07 1.14 0.824 0.93 0.10 0.046 13.5 101710176
0.67 0.87 0.60 0.57 0.824 0.47 0.10 0.043 7.0 107113045

Distancia máxima entre apoyos: 1140 mm Colores estándar:

Pendiente mínima: 20° (36.4%) gris (natural), ocre.
Otros colores bajo pedido:
rojo, verde o gris pizarra.

Alero longitudinal

300
mm

Alero transversal

Portería oficinas Colombit, Manizales 110 mm

Teja Toscana, color ocre

7
Propiedades físicas de
las Tejas de Fibrocemento
Las Tejas de Fibrocemento tienen características Además se debe tener en consideración que por
que deben ser tenidas en cuenta al momento de efectos del clima, las tejas pueden generar
realizar el diseño de la cubierta o el montaje: dilataciones o contracciones que se traducen en
grandes esfuerzos si no se disipan correcta-
mente.
PARÁMETRO UNIDAD VALOR
Absorción máxima Las Tejas de Fibrocemento Colombit cumplen con
de humedad % 30* las características técnicas indicadas en la norma
Contracción por técnica colombiana NTC 4694.
absorción de humedad
(Saturado seco al horno) mm/m 2.3*
(Seco al aire seco al horno) mm/m 1.8*
*Valores aproximados

LO QUE NO SE DEBE HACER EN LA INSTALACIÓN DE LOS

PRODUCTOS COLOMBIT
menores al 27% (15º). En caso de requerir
pendientes menores debe consultar a nuestro
departamento de Asistencia Técnica las
recomendaciones del caso.

No camine directamente sobre las tejas

instaladas; utilice un tablón apoyado sobre la
estructura de soporte.

No pinte el revés de las tejas con cal de carburo o

No perfore las tejas y accesorios con puntillas
para fijarlos a las estructuras; utilice siempre
taladro y broca para concreto.
pinturas de baja calidad. Colombit suministra
algunos de sus productos recubiertos con pintura
acrílica y un proceso de secado al horno, lo que
asegura el buen comportamiento del acabado.
Realizar esta labor en obra no garantiza la
misma calidad.

No teche trabando las tejas; debe techar en
línea, despuntándolas.
No trabe los caballetes con respecto a las hiladas
de las tejas. Siempre deben coincidir ambos
traslapos.
No instale estructuras de cubiertas que no
garanticen total apoyo de las tejas sobre ellas.
Cuando no se conservan los hilos y niveles de
diseño, las tejas quedarán desalineadas y sobre
esforzadas.
Utilice las plantillas suministradas por Colombit
durante el proceso de montaje, las cuales
garantizan un correcto traslapo transversal.
No teche con tejas onduladas con pendiente
No pinte la teja por un solo lado, ya que los poros
de la cara pintada quedan tapados, cambiando las
condiciones de permeabilidad de la teja. Con el
tiempo la teja se curvará.
No almacene las tejas pintadas, al aire libre.
Siempre deben estar protegidas de la intemperie
para evitar el fenómeno de carbonatación
(manchas).
No coloque accesorios sobre las tejas claraboyas
sin disponer de apoyos intermedios que ayuden a
soportar el sobrepeso impuesto.
No instale tejas Coloniales o Toscanas con
pendientes menores a 20°(36%) ni con traslapos
inferiores a 100 mm, Colombit suministra los
ganchos y tornillos adecuados.

8
COMPORTAMIENTO DE LAS CUBIERTAS
FRENTE AL CLIMA
Humedad [CONDENSACIÓN] Cuando el cielo raso es horizontal se tiene el
espacio de zarzo o desván, el cual debe
ventilarse con aberturas de entrada y de
Con los cambios bruscos de temperatura del salida dispuestas según los esquemas en los
ambiente durante la noche o como aleros, con tejas de ventilación, con
efecto de la lluvia, la humedad del aire interior al caballetes de ventilación y en los muros o
chocar con las áreas frías se condensa, culatas (Figs. No. 2, 4, 5, 6 y 7).
produciendo agua en las superficies interiores.
(Empañamiento de los vidrios, goteras en las
paredes y en la cubierta) (Fig. No.1).

SOLUCIÓN

Este fenómeno se evita amortiguando con un

aislamiento térmico el choque producido en la FIG. 1
cubierta entre el aire caliente del interior y el aire
frío de exterior. El aislamiento puede colocarse en Caballete de ventilación
contacto con la superficie interior de la cubierta Teja de ventilación
(cubierta caliente) o puede colocarse separado de Cubierta
la misma, formando una cámara de aire entre la de fibrocemento
cubierta y el aislamiento (cubierta fría).

En el primer caso se complementa el aislamiento

Cielo raso aislado
térmico con una barrera contra vapor en la FIG. 2 Caballete de ventilación
superficie interior de la cubierta. Teja de ventilación
Cubierta
de fibrocemento
Para el caso de la cubierta fría, cuando las Aislamiento
condiciones atmosféricas son más desfavorables sobre estructura

(altas temperaturas, humedad elevada y cambios

bruscos de temperatura), es necesario ventilar la FIG. 3
Teja de fibrocemento
cámara formada entre la cubierta y el cielo raso,
enviando el aire húmedo al exterior. Con esta
renovación permanente del aire se evita la Entrada
condensación en la gran mayoría de los casos. de aire
(Fig. No. 2). ALERO ABIERTO Entrada de aire
FIG. 4
ALERO CON CIELO RASO
Cuando el cielo raso sigue la pendiente de la FIG. 5

cubierta, la distancia mínima entre ésta y el cielo

raso es de 6 cm. Como este volumen de aire en la
cámara es mínimo, se requiere aún más
ventilación, lo cual se logra aumentando la Entrada Caballete de ventilación
superficie de las aberturas de entrada y salida de aire
(Figs. No. 3, 4, 5 y 6). Salida de
FIG. 6 aire caliente

FIG. 7

Nota

Se debe tomar en cuenta que la Norma 160 de
Icontec sobre la impermeabilidad (no asociar con
la condensación) de las tejas de asbesto-cemento
dice que podrán aparecer señales de humedad
sobre la cara inferior de las tejas, pero en ningún
caso deberá haber formación de gotas de
agua.
Para mayor información consultar Nota
Técnica de Condensación No. 22.

9
Temperatura (TRANSFERENCIA TÉRMICA)

Las tejas de fibrocemento se comportan como lo que se denomina “Cubierta fría”. (Fig. No. 10).
aislante térmico dado su bajo coeficiente de La eficiencia de este aislamiento puede
conductividad térmica (L = 0.25 K cal/m.m2 h. ºC). mejorarse:

Sin embargo en regiones de climas cálidos la

radiación solar puede hacer variar el coeficiente
de transferencia de temperatura, produciendo
calentamiento de los espacios interiores y
haciéndolos menos confortables para la actividad
humana (Fig. No. 8).
Soluciones:
Pueden presentarse dos alternativas:
* Aumentando el volumen de la cámara entre la
cubierta y el cielo raso.
* Aumentando el ángulo de inclinación de la
cubierta para favorecer la reflexión de la radiación
solar (Fig. No. 11).
* Ventilando al exterior la cámara formada entre
la cubierta y el cielo raso (Fig. No. 12).

* Colocando sobre el cielo raso una capa de

1. Se coloca un elemento aislante en la superficie
interior de la cubierta, constituyéndose así el
sistema denominado “cubierta caliente”. (Fig. No.
9).
Se dispone un cielo raso que forme una cámara de
aire aislante entre el espacio interior y el exterior,
material aislante como poliuretano, poliestireno
expandido o fibra de vidrio (Fig. No. 13).
* Recubriendo con pinturas reflectivas
(generalmente con base en aluminio) la superficie
exterior de la cubierta.

Cubierta de
fibrocemento
Aislamiento Cubierta de
fibrocemento
Cielo raso

FIG. 8 FIG. 9 FIG. 10

Cubierta de fibrocemento Caballete de ventilación

Cielo raso
Cubierta Cubierta de fibrocemento
de fibrocemento Aislamiento
Cielo raso
Mayor de 45¼

FIG. 11 FIG. 12 FIG. 13

10
Escogencia del
tipo de cubierta
Factores como pendiente de techo, número de
aguas de la cubierta, estética, variedad de
accesorios, economía y durabilidad, deben ser
tenidos en cuenta al momento de seleccionar la
teja a utilizar en cualquier proyecto.
Es importante recordar que solamente los
productos ondulados Superonda, Colombit,
Ruralit y Facilit son elaborados mecánicamente, y
que las tejas decorativas Toscana y Colonial así
Pendiente de techo
La pendiente es el ángulo que forma el plano de
cubierta con su proyección horizontal. Puede ser
expresada en grados o en porcentaje, como se
muestra en el siguiente gráfico:
15° = 27%
20° = 36%
25° = 47%
580
30° = 58%
470
360
270
15° 20° 25° 30°
1000
Estructura
La armadura de soporte de la cubierta debe
obedecer a un cálculo estructural para cada caso
en particular. El diseñador debe ceñirse a las
Normas Colombianas de Diseño y Construcción
Sismo Resistente NSR-98 ó a las normas locales
vigentes.
Deben garantizarse elementos suficientemente
rígidos, sólidamente ensamblados, que
garanticen apoyos rectilíneos y continuos. Las
tejas de fibrocemento, por su constitución y
geometría, deben apoyarse idealmente formando
una superficie plana.
Debe tenerse en cuenta que factores como la
ubicación geográfica del sitio donde se instalará la
cubierta, la velocidad del viento, el ángulo de
incidencia de éste con respecto a la construcción,
la topografía circundante, la geometría de la
edificación, la pendiente de la cubierta y la altura
como los accesorios, son fabricados mediante el
proceso de moldeado manual, el cual por su
naturaleza hace que las densidades y resistencias
sean un poco más bajas. Por esta razón los
formatos de presentación de estos productos son
más pequeños y requieren menor separación
entre apoyos.
A continuación se describirá la forma correcta de
especificar una cubierta en fibrocemento.
Generalmente, por facilidad constructiva, es más
conveniente referirse a la pendiente en términos
de porcentaje, ya que este método hace alusión a
la relación que existe entre la altura de la
cumbrera sobre la fachada y la proyección
horizontal de la cubierta.
Así por ejemplo, cuando tenemos un ángulo de
15° y una distancia horizontal en planta de 1m, la
altura de la cumbrera a la fachada es de 0.27m.
0.27m / 1.00m = 0.27 ó 27%.
La pendiente mínima recomendada por Colombit
es de 27% ó 15° para cubiertas onduladas y de
36.4% ó 20° para cubiertas decorativas. Para
pendientes menores debe consultarse el
Departamento de Asistencia Técnica de Colombit.
sobre el nivel del mar entre otros factores, son
variables que hacen que cada proyecto sea
distinto y que no existan tipologías de estructuras
establecidas para cada teja.
Debe garantizarse un perfecto alineamiento y
escuadría entre las correas y las cerchas, con el fin
de evitar que los productos de fibrocemento
calquen las irregularidades de la estructura de
soporte.
Tejas
Correas
Cercha
Correas Correas
desalineadas alineadas
11
Traslapo
Traslapo transversal
Es la longitud del remonte de una teja sobre otra,
pudiendo ser longitudinal o transversal.
Traslapos
En la figura se muestra la diferencia entre ambos.

Traslapo longitudinal

Traslapo transversal

El traslapo transversal es constante y debe

mantenerse así, ya que en caso contrario,
aparecerán luces al interior de la vivienda por las
cuales puede entrar el agua. Además, la línea de
caballetes no coincidirá con los tendidos de tejas.

Para mantener constante el traslapo transversal,

Colombit ha diseñado unas plantillas para las
tejas Superonda y Colombit. Las tejas onduladas
Ruralit y Facilit no requieren plantilla.

Debe también preverse que la distancia entre las

crestas de las ondas centrales y la distancia entre
crestas de las ondas traslapadas es diferente. Si
no se utilizan las plantillas, la diferencia
aumentará acarreando serios problemas técnicos Uso de plantilla
al momento del montaje.

Traslapos transversales
241 mm 250 mm
177 mm 165 mm

SUPERONDA COLOMBIT 45 mm
40 mm

130 mm 130 mm 75 mm 75 mm

RURALIT 90 mm FACILIT 63 mm

253 mm 253 mm
275 mm 275 mm

TOSCANA 47 mm
COLONIAL 68 mm

12
Traslapo longitudinal
Amarra
El traslapo longitudinal es calculado en función de Arandela de lámina
la pendiente empleada. Sin embargo la mínima galvanizada
longitud de éste es de 140 mm para tejas Empaque de
onduladas y de 100 mm para tejas decorativas. estanqueidad

270 ± 10
140
m
100 m Tejas
mm
Tejas Ondulad
Deco as
rativa
s Tiras de alambre galvanizado
Traslapo Alero
- var Diámetro mínimo 1.4 +- 0.2
0
longitudinal iable
Dista
ncia
entre
apoy
o s - va
riable
Fijaciones Empaque de estanqueidad
De caucho, plomo o plástico (Dureza del caucho 55º shore).
Sin excepción, todas las tejas deben ser fijadas a 2
la estructura de soporte. Las cubiertas en la 24 +- 0
min 0.8
mayoría de los casos, son sometidas por el viento 4
a un efecto de succión. Sobre una cubierta de 48
m² por ejemplo, el viento puede llegar a generar
una fuerza de 9,6 toneladas. Por esto si no se
dispone de un apropiado elemento de fijación, las
tejas pueden ser arrancadas de su sitio.

Amarras
Arandela
En Colombia es frecuente el uso de amarras de De lámina galvanizada 20 +- 2
0
alambre para fijar las tejas. Las amarras son min 0.8
4
especificadas por la norma técnica colombiana
NTC 275.

El uso de amarras que no cumplen con la norma,

con alambres de baja resistencia y calibres
menores a los especificados, no garantiza la
estabilidad de la cubierta.
4
Al cumplimiento de la norma se debe sumar la
buena instalación de las amarras, de manera que
no queden flojas o excesivamente retorcidas, Dimensiones en milímetros
pues se podría ocasionar el debilitamiento del
metal, disminuyendo notoriamente la resistencia.

Colombit recomienda la utilización de tornillos y exclusivamente a la fijación de accesorios

ganchos como elementos de fijación para las complementarios como caballetes, limatesas,
tejas, relegando el uso de amarras limahoyas, etc.

Tornillos

Se recomiendan tornillos de diámetro ¼" Para hacer las perforaciones de 3 mm mayores al

(6,35mm), los cuales ofrecen una resistencia
mucho mayor a la de las amarras. Esto asegura
una correcta fijación de las tejas a la estructura y
a su vez garantiza que durante el proceso de
fijación, el tornillo no sufra variaciones
estructurales que disminuyan su resistencia.
diámetro de los tornillos, deben utilizarse
exclusivamente broca de tungsteno y taladro.
Nunca deben hacerse con puntilla y martillo, ya
que de esta manera los agujeros logrados son de
mayor diámetro que el requerido, facilitando la
penetración de agua al interior de la edificación y
debilitando además la teja.

13
En Colombit, han sido diseñados dos tornillos para
cada teja ondulada, facilitando la fijación ya sea
sobre estructuras metálicas en celosía, en
perlines, en estructuras de concreto o de madera.

Elementos para correcta fijación de las tejas

80 mm

Tornillo de ¼ ”
70 mm

25 mm

Platina de 2mm
25 mm 32 mm
50 mm
Perforación de ¼”

25 mm
Acero mínimo A-33
Acero mínimo A-33
Tornillo Facilit, Perfil 3 Tornillo Facilit, Perfil 3
Estructura metálica Estructura madera o concreto

80 mm
Tornillo de ¼ ”

80 mm
25 mm
Platina de 2mm
50 mm
Perforación de ¼”
25 mm 32 mm

25 mm

Acero mínimo A-33

Acero mínimo A-33
Tornillo Ruralit, Perfil 5
Tornillo Ruralit, Perfil 5 Estructura metálica o concreto
Estructura metálica

14
 Tornillo de ¼ ”

100 mm
100 mm

49 mm
Platina de 2mm
25 mm 56 mm
50 mm
Perforación de ¼”

25 mm
Acero mínimo A-33
Acero mínimo A-33
Tornillo Colombit, Perfil 7 y Toscana
Estructura metálica Tornillo Colombit, Perfil 7 y Toscana
Estructura madera o concreto

La Teja Toscana, por su geometría, puede ser

instalada con los tornillos recomendados para la
Teja Ondulada Colombit.

Tornillo de ¼ ”

100 mm 100 mm

75 mm
82 mm
25 mm

Platina de 2mm
50 mm
Acero mínimo A-33 Perforación de ¼”

Tornillo Superonda, Perfil 10 y Colonial

Estructura metálica
25 mm

Acero mínimo A-33

La Teja Colonial, por su geometría, puede ser
instalada con los tornillos recomendados para Tornillo Superonda, Perfil 10 y Colonial
Teja Superonda Estructura madera o concreto

15
Lugar de fijación

Traslapo transversal Traslapo longitudinal

Para cada teja en particular, se han establecido

las ondas sobre las cuales se debe colocar la
140 fijación. Es muy importante respetar esta
mm Tornillo para
correa recomendación, ya que fijar los tornillos en ondas
de madera
diferentes puede ocasionar la aparición de fisuras
por acción del viento o por fuerzas de compresión
inducidas por el mismo tornillo.

Ubicación de Fijaciones

Teja Superonda, Perfil 10

140 Tornillo
mm para correa
metálica
Teja Colombit, Perfil 7

Teja Ruralit, Perfil 5

Teja Facilit, Perfil3

Ganchos

Los ganchos han sido los elementos tradicionales

de fijación, los cuales pueden ser usados para
fijar las tejas onduladas Superonda, Colombit y
las tejas decorativas Toscana y Colonial, siempre
y cuando la pendiente de la cubierta sea mayor a
27% para las tejas onduladas y 36.4% para las
tejas decorativas.
Los ganchos a utilizar deben cumplir con la norma
Icontec NTC 275, y pueden ser para
estructura de madera o metálica.

Gancho para tejas en estructura metálica Gancho para tejas en estructura de madera
(celosía) o concreto

10-0.5 10-0.5

35±5
+ 35±5 +
140 - 7
140 - 7
0
0

3-0.5 20
R 5.5
3-0.5 -
10 + 2
5
90°
25±3 55±5 25 Perforaciones de 3
90°

min 30 Perforaciones de 3
Medidas en mm Medidas en mm

16
Los ganchos para Teja Toscana y Teja Colonial Para la Teja Toscana se recomienda la fijación con
difieren de los utilizados para tejas onduladas, ya tornillos, ya que los ganchos no permiten el total
que la longitud de traslapo longitudinal para estos asentamiento entre las tejas y pueden dañar el
perfiles es de 100 mm. efecto visual de continuidad.

Gancho para Gancho para correa

correa de madera metálica

140
140 m m
m m

Disposición de las tejas

Las tejas deben ser instaladas únicamente
alineadas y despuntadas. Colombit no
recomienda la instalación de las tejas de manera
trabada o alternada.
Asimismo, Etex Group ha demostrado según
estudios en sus laboratorios de Bélgica, que la
dirección del viento no influye en la calidad ni en la
facilidad de instalación de las tejas. Deben sí
instalarse siempre de abajo hacia arriba, y de
izquierda a derecha, preferiblemente.

Instalación en línea continua

Caballetes Caballetes

4 8 12 16 20 20 16 12 8 4

3 7 11 15 19 19 15 11 7 3
Sentido de colocación

Sentido de colocación

2 6 10 14 18 18 14 10 6 2

1 5 9 13 17 17 13 9 5 1

Sentido de colocación Sentido de colocación

17
Despunte

Su función es lograr el ajuste de las tejas en las

zonas de traslapos, evitando el falso apoyo entre
placas superiores e inferiores, que es la causa de
fisuras por esfuerzos mal aplicados.

Utilización de Despunte
rayador para hacer el despunte

Traslapo con despunte Traslapo sin despunte

DESPUNTE

Falso apoyo
Apoyo total

Traslapo con despunte Traslapo sin despunte

18
Despiece de tejas según la
longitud del techo en el sentido
de la pendiente

b= Longitud de vertiente.
Pendiente mayor de 27%.
Traslapos de 140mm.
b

b Número de tejas b Número de tejas

m SUPERONDA PERFIL 10 m COLOMBIT PERFIL 7
3.05 10 2.60 6 3
3.66 12 2.91 6 4
4.13 10 4 3.21 6 5
4.43 10 5 3.52 6 6
5.35 10 8 4.13 6 8
5.96 10 10 4.74 6 10
6.57 10 12 4.29 6 6 3
7.04 10 10 4 4.60 6 6 4
7.34 10 10 5 4.90 6 6 5
7.65 10 10 6 5.21 6 6 6
8.26 10 10 8 5.82 6 6 8
8.87 10 10 10 6.43 6 6 10
9.48 10 10 12 5.98 6 6 6 3
9.95 10 10 10 4 6.29 6 6 6 4
10.25 10 10 10 5 6.59 6 6 6 5
10.56 10 10 10 6 6.90 6 6 6 6
11.17 10 10 10 8 7.51 6 6 6 8
11.78 10 10 10 10 8.12 6 6 6 10
12.39 10 10 10 12 7.67 6 6 6 6 3
12.86 10 10 10 10 4 798 6 6 6 6 4
13.16 10 10 10 10 5 8.28 6 6 6 6 5
13.47 10 10 10 10 6 8.59 6 6 6 6 6

14.08 10 10 10 10 8 9.20 6 6 6 6 8
14.69 10 10 10 10 10 9.81 6 6 6 6 10
15.30 10 10 10 10 12 9.36 6 6 6 6 6 3
15.77 10 10 10 10 10 4 9.67 6 6 6 6 6 4
16.07 10 10 10 10 10 5 9.97 6 6 6 6 6 5
16.38 10 10 10 10 10 6 10.28 6 6 6 6 6 6
16.99 10 10 10 10 10 8 10.89 6 6 6 6 6 8
17.60 10 10 10 10 10 10 11.50 6 6 6 6 6 10

19
Despiece de tejas según la
longitud del techo en el sentido
de la pendiente

b= Longitud de vertiente.
Pendiente mayor de 27%.
Traslapos de 140 mm.
b

b Número de tejas b Número de tejas

m RURALIT PERFIL 5 m FACILIT PERFIL 3
2.29 5 3 1.99 4 3
2.60 5 4 2.30 4 4
2.90 5 5 2.60 4 5
3.21 5 6 2.91 4 6
3.82 5 8 3.52 4 8
4.43 5 10 3.07 4 4 3
3.67 5 5 3 3.38 4 4 4
3.98 5 5 4 3.68 4 4 5
4.28 5 5 5 3.99 4 4 6
4.59 5 5 6 4.60 4 4 8
5.20 5 5 8 4.15 4 4 4 3
5.81 5 5 10 4.46 4 4 4 4
5.05 5 5 5 3 4.76 4 4 4 5
5.36 5 5 5 4 5.07 4 4 4 6
5.66 5 5 5 5 5.68 4 4 4 8
5.97 5 5 5 6 5.23 4 4 4 4 3
6.58 5 5 5 8 5.54 4 4 4 4
7.19 5 5 5 10 5.84 4 4 4 4 5
6.43 5 5 5 5 3 6.15 4 4 4 4 6
6.74 5 5 5 5 4 6.76 4 4 4 4 8
7.04 5 5 5 5 5 6.31 4 4 4 4 4 3
7.35 5 5 5 5 6 6.62 4 4 4 4 4 4
7.96 5 5 5 5 8 6.92 4 4 4 4 4 5
8.57 5 5 5 5 10 7.23 4 4 4 4 4 6
7.84 5 5 5 5 5 3 7.84 4 4 4 4 4 8
8.12 5 5 5 5 5 4 7.39 4 4 4 4 4 4 3
8.42 5 5 5 5 5 5 7.70 4 4 4 4 4 4 4
8.73 5 5 5 5 5 6 8.00 4 4 4 4 4 4 5
9.34 5 5 5 5 5 8 8.31 4 4 4 4 4 4 6
9.95 5 5 5 5 5 10 8.92 4 4 4 4 4 4 8

20
Accesorios

Colombit fabrica los accesorios que cualquier

cubierta requiere, son partes indispensables que
no deben ser sustituidas por otros materiales.

Uniones entre aguas Caballetes de pendiente variable

Universal

Unión Caballete Unión Caballetes Universal final

Limatesas Limatesa - Limahoya

Universal de ventilación

Articulado
Superior e Inferior

Limatesa

Limahoya

Piezas de remate contra muro

Terminal contra muro

Caballetes de pendiente fija Esquinero Terminal Interior
Tapa lateral

Teja Terminal Lateral

Fijo

Fijo Tipo C

Fijo de Ventilación

Fijo Tipo C de Ventilación

Fijo Final
Superior e Inferior

Entradas de aire y luz

Aspirador
de ventilación forzada Tubo de salida

Para CLARABOYAS es necesario colocar un cordón

de sellante flexible en el borde del vano de la
placa, antes de asentar el vidrio.
Teja claraboya
Teja de ventilación
Además, cuando se colocan accesorios diferentes
al vidrio es necesario colocar 2 apoyos adicionales
paralelos a las ondas.

21
Caballetes

Al instalar caballetes, es necesario asegurarse de

que las tejas de ambos lados del tejado queden
perfectamente alineadas, para que el caballete
asiente bien.

Tejas alineadas Tejas desalineadas

De igual manera, los traslapos de los caballetes

deben coincidir con los traslapos de las tejas, para
evitar que aparezcan luces como consecuencia de
la diferencia de distancias que existe entre las
ondas centrales y los traslapos.

Ajuste perfecto Mal ajuste

Los traslapos del caballete coincide con el El traslapo del caballete no coincide con el
traslapo de la teja. traslapo de la teja.

22
Elementos
Izquierdos y Derechos

Cuando se habla de accesorios para cubiertas,

suele haber cierta confusión al referirse a
elementos izquierdos y derechos.

La mejor manera de determinarlos, es

ubicándose frente a la fachada teniendo en
cuenta el sentido de colocación de la cubierta:

- Si se techa de derecha a izquierda, se

deben utilizar elementos derechos.
- Si se techa de izquierda a derecha se
deben utilizar elementos izquierdos.
Izquierda Derecha
Ejemplo: Placa de Ventilación Colombit

Placa de ventilación izquierda

Sentido de Colocación
Izquierda

Placa de ventilación derecha

Sentido de Colocación
Derecha

Accesorios superiores e inferiores

Por otra parte, la definición de accesorio superior que ver con el orden de colocación del accesorio:
e inferior(el caso de los caballetes por ej.) tiene El inicial es inferior y el final es superior.

23
Canales y bajantes
Para el manejo adecuado de las aguas lluvias con diversos accesorios como Canales y Bajantes.
provenientes de una edificación, Colombit cuenta

CANALES - PERFILES GANCHO DE FIJACIÓN

80 mm 250 m
102 mm

m 185
mm

181 mm Longitudes
A:2.50m Platina de 1/2” * 1/8”
Canal Circular - CC B:1.25m

250 m
100 mm m 240
mm
109 mm

237 mm Longitudes
A:2.50m
Canal Circular - CCG B:1.25m Platina de 1/2” * 1/8”

250 m
m
130 mm

122 mm

130 mm

100 mm
111 mm
155 mm 110°

Longitud 115 mm
Canal Trapezoidal 2.56m Platina de 1/2” * 1/8”

300 m
m
215 mm

186 mm

185 mm

100 mm

172 mm 95° 95°

Longitudes
227 mm A:3.75m
B:2.50m 175 mm
Platina de 1/2” * 3/16”
Canal Industrial C:1.25m

BAJANTE RECTANGULAR

Longitud Sección Sección Peso

Tipo Código
m inferior(m) Superior(m) Kg
TR-A 2.50 0.08X0.11 0.09X0.12 11.0 107601015
TR-B 1.25 0.08X0.11 0.09X0.12 5.5 107601023
TR-C 0.60 0.08X0.11 0.09X0.12 3.0 107601031
TRG-A 2.50 0.115X0.165 0.12X0.17 16.5 107601049
TRG-B 1.25 0.115X0.165 0.12X0.17 8.5 107601056
TRG-C 0.60 0.115X0.165 0.12X0.17 4.0 107601064

24
Detalle del montaje de canales
! Sujete el gancho a la estructura
calculando que la placa monte 100 mm. Teja
sobre la canal. Tornillo o clavo
! Realice los empalmes de las canales
utilizando masilla y tornillos, con doble Viga
arandela cada uno.
Correa
! Recuerde inclinar la canal hacia donde se
Gancho
localizan las bajantes:Mínimo 0.2%. Masilla
Tornillo

Ganchos especiales de fijación

Si el alero de la cubierta no permite sujetar el suplemento que muestra la gráfica. Por último
gancho de la estructura, deberá fijarse éste de la sujételo a la teja con tornillos en la cresta de la
misma teja. Haga soldar el gancho común del misma.

Sujeción del suplemento a la teja

Suplemento
0 mm
10 Tornillo

0 mm
15 Soldadura Teja

Suplemento

Cantidad de ganchos según la longitud de la canal

Ganchos

½ 1/3

1 2 1 2 3

2.50 m 1.25 m 3.75 m

BAJANTES
Pendientes del canal
BAJANTE CANAL 2 0/00 3 0/00 4 0/00 5 0/00

Teja de fibrocemento ÁREA A DESAGUAR(m2)

TR CC 96 117 135 151
Gancho de fijación
TRG CCG 206 252 291 346
Canal de fibrocemento
TRG CI 206 252 291 346
Estructura de cubierta

CÁLCULO DE LA CANTIDAD DE BAJANTES SEGÚN

Codo 90 EL ÁREA DE LA CUBIERTA

Cinta metálica
Muro en Mampostería
Ejemplo: para saber cuántas bajantes TR,
requiere una cubierta de 572 m2 cuya canal tenga
Bajante de fibrocemento una pendiente de 2 0/00 , se divide el área cubierta
por el número del cuadro correspondiente:
572 m2
= 6 bajantes TR
96

25
Cuidados que se deben
tener al manipular
las tejas y accesorios

Transporte manual

Las tejas se deben transportar una a una,

evitando golpearlas y no llevarlas apoyadas en la
cabeza ya que así se pueden partir fácilmente.
Una sola persona puede movilizar placas hasta de
5 pies. Longitudes mayores a 5 pies deben ser
manipuladas por dos personas, tomándolas de
los extremos.

Transporte en camión

El transporte ideal de tejas se realiza apoyándolas

sobre estibas de madera, las cuales se colocan en
el camión con montacargas mecánico, haciendo
posible poner un arrume sobre otro, con la debida
precaución de que no se presenten
desplazamiento entre ellos.

Igualmente los accesorios se transportan

utilizando estibas de madera, colocados de canto.

De no ser posible el uso de montacargas, las tejas

pueden cargarse manualmente en arrumes hasta
de 140 unidades apoyadas sobre soportes
especiales de madera o sobre dos tejas de retal
de la misma ondulación . Esto es fundamental
para evitar roturas en las primeras placas.

Los accesorios pueden ser transportados en

arrumes horizontales de 20 a 30 (según el
accesorio), en caso de no utilizar estiba para su
transporte de canto.

26
Almacenamiento Horizontal

Se pueden almacenar hasta 140 tejas como

máximo en cada arrume. Se deben colocar sobre
dos estibas cortas o una larga, sobre soportes de
madera especiales, o sobre dos tejas de retal de la
misma ondulación.

Almacenamiento Vertical

Deben utilizarse tres elementos de madera: 2

tablones nivelados en el piso y un listón en el
muro de apoyo.

En este sistema pueden arrumarse hasta 300

placas como máximo, dejando siempre un ángulo
de 75° a 80° entre el arrume y el piso. Debe
garantizarse que la superficie de apoyo sea
suficientemente resistente para evitar el colapso
de arrume por su propio peso.

Esta forma de almacenamiento presenta un

riesgo importante de derrumbamiento en caso de
un movimiento sísmico.

Los accesorios deben ser almacenados de canto,

tal y como son transportados.

Izamientos

Cuando la edificación es de un piso de altura, las

placas se levantan a mano.

En construcciones de mayor altura, se deben

utilizar un lazo y un gancho en su extremo, para
soportar la parte inferior de la placa y no exponer
el material a esfuerzos que lo puedan fracturar.

Transformación de
productos de fibrocemento
! En lo posible utilice productos de fábrica
sin transformarlos.
En caso de tener que acondicionar los
productos en obra, trabaje con
herramientas que produzcan viruta
gruesa no respirable. Se considera polvo
respirable cualquier sustancia tan
pequeña que pueda penetrar
profundamente en los pulmones.
Trabaje preferiblemente al aire libre o en
espacios bien aireados.
Humedezca los productos antes de
perforarlos o cortarlos.
Humedezca el polvo antes de barrer, con
el fin de prevenir la contaminación en el
ambiente de trabajo.

27
Características de la pintura
utilizada en las cubiertas Colombit

La pintura que aplica Colombit a sus tejas
onduladas se fabrica con base acrílica e incluye en
su preparación una serie de ingredientes como
antiespumantes, fungicidas, colorantes
químicos, disolventes, resinas, etc, para lograr un
producto de alta calidad. Adicionalmente las
placas se secan al horno antes y después de
pintarlos.
Además Colombit aplica por el revés de la tejas
pintadas una capa acrílica incolora, lo que evita su
deformación por la aparición de tensiones
superficiales diferentes, por efectos de la
humedad ambiental.
Pintar las tejas in situ no produce los mismos
resultados de las aplicaciones técnicamente
ejecutadas desde fábrica, y menos aún si se usan
pinturas económicas que no incluyan los
ingredientes mencionados anteriormente. Las
pinturas de baja calidad generalmente producen
manchas de diversos colores, especialmente si se
aplican por el revés de las tejas, e igualmente
favorecen la formación de hongos.
Las pinturas con base en carburo (cal) están
contraindicadas por el revés de las tejas. La
experiencia ha demostrado que tienen pésimo
comportamiento en esta aplicación.

Herramientas

Martillo

Taladro
Sierra

Rayador

Berbiquí
Serrucho
Lima

! Es muy importante utilizar las ! Evite respirar el polvo, utilizando

herramientas que recomienda protector o máscara.
COLOMBIT.

Reglas de seguridad
Tablón apoyado en la estructura

! No camine directamente sobre las tejas.

! Utilice tablones para circular y trabajar
sobre la cubierta.
! Evite siempre caminar sobre los techos
húmedos. Estructura
! Verifique la distancie entre las correas.

Escaleras amarradas

28
Asistencia Técnica

Llámenos con confianza. En el DEPARTAMENTO

DE ASISTENCIA TÉCNICA DE COLOMBIT tenemos
profesionales en el arte de la construcción, listos
a brindarle SOLUCIONES COLOMBIT.

Esto significa respuestas oportunas a sus dudas,

reclamos o consultas y asesoría integral para:

-ELABORACIÓN DE PLANOS DE SOLUCIONES

CONSTRUCTIVAS Y CUBIERTAS: Podemos
efectuar por computador, sin ningún costo para
usted, los despieces más aconsejables, técnicos y
económicos.

-ASISTENCIA TÉCNICA DURANTE EL MONTAJE:

Nuestros técnicos pueden visitar su obra y
recomendarle la mejor utilización de los
productos COLOMBIT.

MARQUE EL 9(800) 966200 y póngase en línea

directa con EL DEPARTAMENTO DE ASISTENCIA
TÉCNICA DE COLOMBIT, donde una llamada
gratuita puede evitarle cometer costosos errores,
y donde, más que profesionales, tenemos gente
amiga a su servicio.
Visítenos en Internet:

Http://www.colombit.com.co

Donde podrá encontrar:

Catálogos, manuales y notas técnicas en formato

.PDF con información actualizada.

Aplicaciones recientes de los productos Colombit.

Lista de distribuidores.

Ultimas noticias en el boletín “Novedades”.

Utilice la página en Internet, para conocer más

sobre COLOMBIT y mantenerse actualizado en el
uso y aplicación de nuestros productos.

Correo electrónico:

La información contenida en esta nota técnica se considera colombit@colombit.com.co

actualizada hasta el día de su publicación. A partir de dicha
fecha, pueden realizarse modificaciones. Para verificar si el
contenido del presente documento está vigente, puede
consultar a nuestro Departamento de Asistencia Técnica a Línea gratuita de asistencia técnica
través de la línea gratuita 9(800)966 200 9 ( 8 0 0 ) 9 6 6 2 0 0
 Código Nº AA 004-1

Fabricación de productos en fibro-

cemento y tanques de polietileno

Norma NTC-ISO 14001

REGIONAL NORTE REGIONAL OCCIDENTE

Metroparque Av. Circunvalar Calle 47 Av. Roosevelt No. 52A-45 Local 2B

Bodegas MC2 MC3 C.C. Super Rápido el Sur
Teléfonos: (5) 328 91 90 Teléfonos: (2) 513 12 87 - 513 14 60
328 94 82 - 328 90 01 Fax: (2) 513 14 66
Fax: (5) 328 94 89 Cali, Valle
Barranquilla, Atlántico

REGIONAL ORIENTE CENTRO DE CONSTRUCCIÓN

FÁBRICA Y OFICINAS
LIVIANA EN SECO
Calle 19 No 1-178 Bello Horizonte
Teléfonos: (1) 825 06 12 - 825 11 37 Parque Industrial Juanchito
Conm: (6) 874 77 47 Carrera 11 No 98-46 Local 2
825 11 60 - 825 11 72 - 825 11 73 Teléfonos: (1) 218 03 06 - 218 01 37
Fax: (1) 825 05 70 Fax: (6) 874 59 33 - 874 10 21
874 56 41 Fax: (1) 218 02 36
Madrid, Cundinamarca Bogotá
Apartado Aéreo 358
Manizales, Caldas
REGIONAL CENTRO
impresión: Editorial Blanecolor Ltda. / Revisión 01 julio 2001
Colombia

Calle 26 No 41-185 Unidad Industrial Visítenos en Internet:

Diseño: José Orlando Bedoya (Blanecolor Ltda)

Los Libertadores Bodega 2 Http://www.colombit.com.co

Teléfonos: (4) 374 33 14 - 374 33 17
281 33 01 Correo electrónico:
Fax: (4) 281 33 21 colombit@colombit.com.co
Itagüí, Antioquia

Línea gratuita de asistencia técnica 9(800)966200
