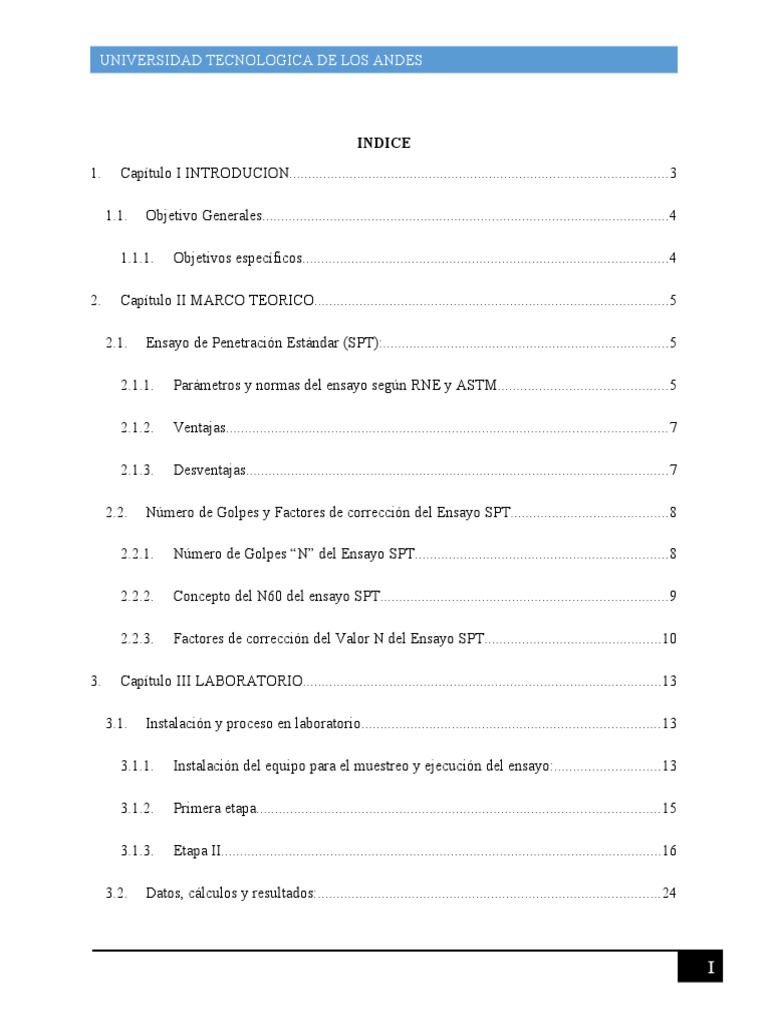

INDICE
1. Capítulo I INTRODUCION....................................................................................................3
2.1.2. Ventajas.....................................................................................................................7
2.1.3. Desventajas................................................................................................................7
I
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
4.1. Conclusiones:..................................................................................................................31
4.1.1. Recomendaciones:...................................................................................................31
4.2. Comentarios:...................................................................................................................31
5. Bibliografía............................................................................................................................32
II
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
1. Capítulo I
INTRODUCION
contar el número de golpes que se necesitan para introducir dentro del suelo, un tubo partido a
El procedimiento del Ensayo de Penetración Estándar está indicado en la norma ASTM D-1586.
Este ensayo consiste en hincar en el terreno un muestreador de caña partida, cuyo extremo
inferior está unido a un anillo cortante (zapata) y es superior a una válvula y pieza de conexión a
diámetro interno de 35mm, para la penetración se utiliza la energía de un martillo de 63.5 kg. De
peso que cae libremente de una altura de 760mm. El registro de penetración e índice de
penetración “N” se obtiene al considerar los golpes necesarios para penetrar los últimos 30cm
(12”) de un total de 45 cm. (18”) de muestreador; los primeros 15 cm (6”) no se consideran, dado
que el suelo podría estar alterado por efectos del procedimiento utilizado durante la ejecución,
de los suelos no cohesivos y de la resistencia de los suelos cohesivos, pues es, en efecto un
3
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Conocer cada una de las capas que conforman el suelo en el área donde se realizó
el ensayo.
4
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
El ensayo de penetración estándar, denominado por las siglas en ingles SPT (Standard
Penetration Test), es un ensayo de campo el cual consiste en medir la resistencia del suelo a la
golpes (N) necesarios para introducir el tubo toma muestras cuyas dimensiones son de diámetro
interior de 35 mm y exterior de 50mm. Esta prueba fue desarrollada entre los años 1927 y 1947,
donde Terzaghi denomina el ensayo como “Standard Penetration Test”. Desde entonces, el
método es considerado uno de los más confiables y populares para realizar exploraciones
geotécnicas, ya que proporciona una muestra del perfil del subsuelo que permitirá definir ciertas
suelos y cimentaciones. En dicha norma, clasifica al ensayo SPT como NTP 339.133 el
cual es una de las técnicas de campo aplicable para el estudio de mecánica de suelos.
5
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
- Barras de sondeo.
- Cabezas de golpeo.
6
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
2.1.2. Ventajas
Perú.
esfuerzos,esfuerzos
2.1.3. Desventajas
cantos rodados.
7
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Según lo mencionado por Alva J. Es mediante la ejecución del ensayo SPT que se obtiene el
valor N, que a este su vez es utilizado como parámetro geotécnico en diversos proyectos de
exploración el cual permite obtener mediante correlaciones, diferentes propiedades entre las
cuales la capacidad portante del terreno. El Valor se obtiene mediante el número anotado de
golpes producto de la resistencia del suelo el cual es sometido a una penetración un tubo
muestreador en los últimos 30cm mediante una caída libre de una masa de 140lb = 63.5Kg a una
altura h=76cm, el cual se realiza cada cierto intervalo de profundidad hasta obtener el rechazo,
8
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
El valor de N60 se interpreta como el valor normalizado o corregido del valor N del ensayo de
penetración estándar, cabe precisar que el valor N del ensayo SPT es el valor obtenido del
registro de golpes de los últimos 30cm a lo que es sometido el suelo, siendo este valor obtenido
directo de campo. El valor de N60 es el valor de N normalizado o corregido el cual fue sometido
a distintos criterios de factores de corrección, típicamente este valor se corregía al 60% del valor
obtenido de campo. Según Bowles (1977) el ensayo SPT a pesar que se denomina “estándar”
que se somete al suelo, es por ello que el ensayo estándar, debe ser corregido según diversos
factores entre los cuales se posee: la energía, la altura de caída, longitud de tuberías, diámetros
9
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
por la energía que es aplicada en la ejecución del ensayo para el registro del valor N o también
llamado valor anotado del número de golpes en campo, el cual es dependiente de diversos
aspectos. Skempton (1986) estableció algunos factores como son la eficiencia del martillo, el
valor N del ensayo en campo del SPT, debe ser corregido por la siguiente formula con los
siguientes factores:
𝑛𝑖 = 𝑛1 ∗ 𝑛2 ∗ 𝑛3 ∗ 𝑛4
𝑁60 = 𝑛𝑖 ∗ 𝑁
Donde:
De todos los factores de corrección para el ensayo SPT, la primera es el factor por la aplicación
de energía del martillo hacia la barra y al toma muestras, este es reglamentado y regulado por la
norma internacional ASTM D4633-86. Sánchez (2007), menciona que las medidas de energía del
martillo, son variables al tipo y sistemas de martillo produciendo que los golpes y la energía
aplicada difiera del promedio en general, incluso con algunos tipos existe variaciones de energía
10
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
La corrección por energía del martillo está representando como el valor n1.
Se emplea el factor de corrección por pérdidas de energía debido a la longitud de las varillas, la
longitud influye en el sentido de que, si se tiene más longitud de varillaje, se tendría más peso de
las barras acumuladas, por lo tanto, esto produce una alteración de la energía aplicada,
fundamentado este factor de corrección debe ser aplicado según la longitud del varillaje que se
11
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Según las características en campo, y la clasificación del suelo que se iba extrayendo en campo
es que utilizó diversos tipos de tubo muestreador, por lo cual esa variabilidad del material del
tabla
12
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
3. Capítulo III
LABORATORIO
Tubos de acero: que permiten conectar al muestreador de tubo partido con el cabezote y
Martillo y equipo de hincado: se utiliza una masa de 140 Ib (63,5 kg) que cae desde una
altura de 30” (762mm) sobre la cabeza de golpeo. Debe llevar una guía que permite la
Sistema de caída del martillo: se emplea un tambor, un sistema de cuerdas y poleas que
13
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Si usamos el método de penetración estándar por la norma ASTM D1586, qué es con el tubo
donde el tubo vamos introduciendo en el suelo donde se puede ver que tiene La cuchara
Donde acabamos 55 cm y luego debe entrar 45cm que sería el metro y luego debe - el
14
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
La etapa de InSitu, qué sería en campo, donde primero debemos limpiar el área donde
trabajaremos y colocamos o ensamblamos el equipo, en este caso sería el tripode con barras de
acero.
En la parte superior del tripode está la polea, y a través de Un sistema de ginch, un cable sube el
martillo a 30 pulgadas de altura de caída, y luego va a caer el martillo qué es un mazo de 63,5 kg
Donde nuestro taso tenemos la punta cónica qué va a dejar introducir a través del número de
golpes, y la punta está marcada cada 15 cm. Donde los primeros 15 centímetros son de control,
15
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
3.1.3. Etapa II
Con la muestra obtenida en el ensayo en campo se debe clasificar e identificar a qué grupo
16
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Según la norma ASTM D2216, lo describe como el ensayo que determina la relación del suelo
expresado como porcentaje respecto al peso del agua con una masa del suelo de las partículas
sólidas del mismo. Esto consiste en el pesado de una muestra de suelo húmedo, luego esta
temperatura, el cual se realiza el pesaje de esta muestra de suelo seco llamado peso de partículas
sólidas. La pérdida de peso de la muestra de suelo es considerada como el peso del agua; el cual
mediante una relación de porcentaje del peso agua entre el peso de suelo secado al horno es lo
17
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Según la norma ASTM D422, este ensayo es descrito como el que utiliza el método para
determinar los porcentajes de suelo que pasan por diferentes tamices, desde la Malla 03" (75mm)
hasta la Malla N°200 (0.075mm) tal cual como lo descrito en la siguiente tabla.
18
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
3.1.3.2.1. Entre los equipos y materiales que utiliza este ensayo son los siguientes:
Tamices desde la Malla 03" (75mm) hasta la Malla N°200 (0.075mm). 01 balanza con
sensibilidad de 0.01g y 01 balanza con sensibilidad de 0.1g. Estufa, que sea capaz de mantener
cepillo y brocha para limpieza. Es indispensable la obtención del porcentaje de humedad tal
19
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Se realizará el cálculo del porcentaje retenido en el tamiz N°4, en el resultado de la división del
peso que pasa dicho tamiz por el suelo originalmente obtenido en la muestra y se multiplica por
100, para obtener el peso del que pasa al tamiz, se realiza la resta con el peso original. Así
sucesivamente con los demás tamices de la misma manera, dividiendo el peso total que pasa
entre el total del peso de la muestra y multiplicando por 100. De igual manera el cálculo del
20
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Según la norma ASTM D4318-17e1: Es un método de los ensayos de laboratorio para los suelos
permite al suelo correlacionarlos con distintas propiedades del suelo. Es fundamental conocer el
valor del contenido de humedad al finalizar la realización de este ensayo. Para realizar este
ensayo es necesario contar con equipos como Recipientes de Almacenaje, Vasija de porcelana de
corrosión. Balanza, Estufa, entre otros. Así como materiales: Espátula. E insumos como Agua
pura o destilada.
Limite Líquido.
gráfico semilogarítmico con abscisa al valor del número de golpes, en un formato de escala
logarítmica, obteniendo la mejor línea recta que intercepte a 03 puntos o más en el gráfico
mencionado.
21
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
El límite plástico se expresa como el promedio de las humedades de ambas, y se expresa como
22
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Arena: Cuando es igual o mayor al 50% de las partículas que pasa la Malla N° 4.
Limos: Cuando es igual o mayor al 50% de las partículas que pasa la Malla N° 200. y
este a
Arcilla: Cuando es igual o mayor al 50% de las partículas pasa la Malla N° 200, y este a
su
23
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
24
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
25
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
26
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
27
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
28
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
29
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
30
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
31
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
4. Capítulo IV
conclusiones y comentarios
4.1. Conclusiones:
Esta práctica es de gran interés en la ingeniería civil por los resultados que obtenemos,
La práctica es una herramienta útil en lo que respecta a los suelos cohesivos para
dimensionamiento de cimentaciones.
Las obras se realizan acoplándolas a las características de los suelos en los que se van a
suelos.
4.1.1. Recomendaciones:
Se debe contar con los equipos adecuados, y en buenas condiciones, ya que muchos
Tener cuidado al marcar las distancias a las que vamos a realizar las perforaciones.
4.2. Comentarios:
32
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
Se pudo determinar la cantidad de golpes necesarios para penetrar los 45cm en el estrato
Este suelo tiene una resistencia a la penetración de 41.6 Kg/cm2 y una carga admisible de
1.04 Kg/cm2 esto nos indica la resistencia que presenta el suelo ante las cargas que se le
someten.
Una ventaja del muestreador del ensayo SPT, es que permite visualizar el terreno donde
5. Bibliografía
https://geologiaweb.com/ingenieria-geologica/ensayo-spt/
https://www.studocu.com/bo/document/universidad-autonoma-juan-misael-saracho/geologia/
informe-3-spt-nota-80/10926294
chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://
repositorioacademico.upc.edu.pe/bitstream/handle/10757/656163/Alata_RJ.pdf?
sequence=3&isAllowed=y
chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://repositorio.unc.edu.pe/bitstream/
handle/20.500.14074/1640/TESIS%20RFG%202015.pdf?sequence=1
33
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
12/03/2023
13/03/2023
14/03/2023
15/03/2023
16/03/2023
17/03/2023
18/03/2023
19/03/2023
20/03/2023
21/03/2023
22/03/2023
23/03/2023
24/03/2023
25/03/2023
26/03/2023
27/03/2023
28/03/2023
29/03/2023
D LE
Búsqueda De
Informacion
Introducción
Objetivos
Objetivo General
Objetivos
Específicos
Marco Teórico
Principio Del
Ensayo
Procedimiento
Cálculos
Aplicación
Ventajas
Desventajas
Descripción Breve
Del Ensayo
Instrumentos
J
Preparación
Previa Al Ensayo
Spt
Presentación De
Resultados
Conclusiones
Comentarios
Bibliografía
Anexos
Elaboracion de
PPT
Prepararse para la
exposicion
34
UNIVERSIDAD TECNOLOGICA DE LOS ANDES
X X X X 100%
X X X X 100%
X X X X 100%
X X X X 100%
X X X X 100%
X X X X 100%
X X X X 100%
35
