Escuela Profesional de

Mecánica, Mecánica Eléctrica


y Mecatrónica

4E06131 - Resistencia de Materiales II


Par 2021

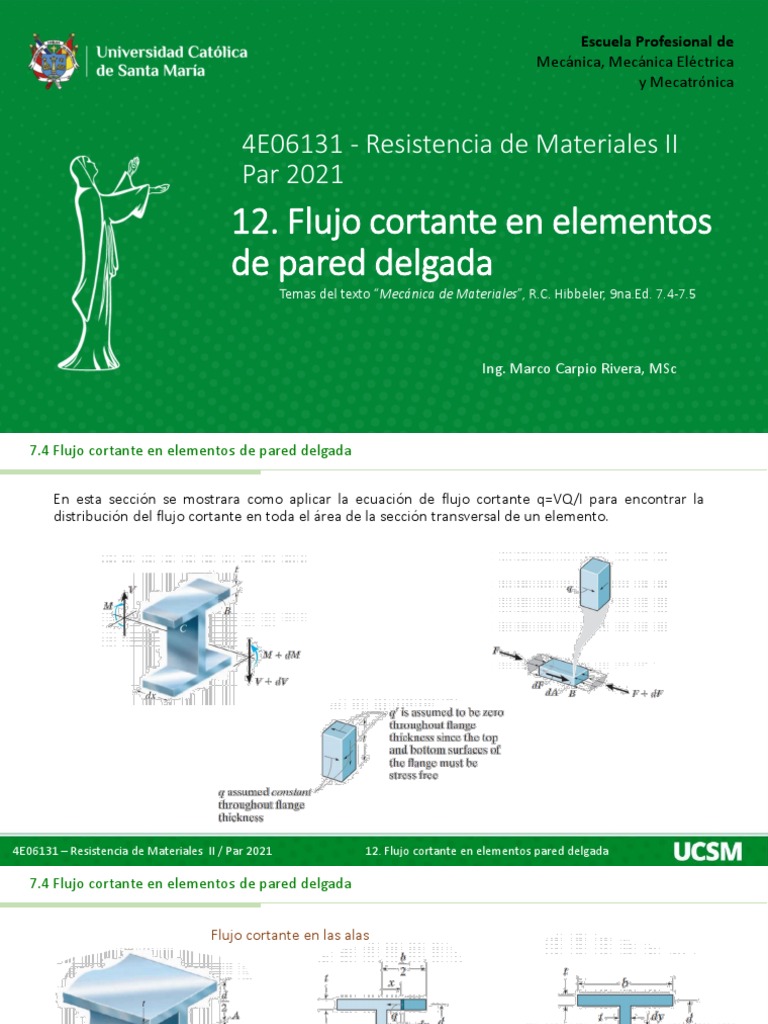

12. Flujo cortante en elementos
de pared delgada
Temas del texto “Mecánica de Materiales”, R.C. Hibbeler, 9na.Ed. 7.4-7.5

Ing. Marco Carpio Rivera, MSc


7.4 Flujo cortante en elementos de pared delgada

En esta sección se mostrara como aplicar la ecuación de flujo cortante q=VQ/I para encontrar la
distribución del flujo cortante en toda el área de la sección transversal de un elemento.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.4 Flujo cortante en elementos de pared delgada

Flujo cortante en las alas

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.4 Flujo cortante en elementos de pared delgada

Flujo cortante en el alma

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.4 Flujo cortante en elementos de pared delgada Ejemplo 7.7

La viga de caja de pared delgada que se muestra en la figura esta sometida a una fuerza cortante de
10 kip. Determine la variación del flujo cortante en toda la sección transversal.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.4 Flujo cortante en elementos de pared delgada Ejemplo 7.7

La viga de caja de pared delgada que se muestra en la figura esta sometida a una fuerza cortante de
10 kip. Determine la variación del flujo cortante en toda la sección transversal.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.4 Flujo cortante en elementos de pared delgada Ejemplo 7.7

La viga de caja de pared delgada que se muestra en la figura esta sometida a una fuerza cortante de
10 kip. Determine la variación del flujo cortante en toda la sección transversal.

Usando estos resultados, y la simetría de la sección transversal, la distribución del flujo de


cizallamiento se representa en la figura. La distribución es lineal a lo largo de los segmentos
horizontales (perpendicular a V) y parabólico a lo largo de los segmentos verticales (paralelo a V).

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada

En la sección anterior, se supuso que la fuerza cortante interna V se aplicaba a lo largo de un eje
principal de inercia centroidal que también representaba un eje de simetría de la sección transversal,
en esta sección se considerará el efecto de la aplicación de la fuerza cortante a lo largo de un eje
centroildal principal que no es un eje de simetría.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Ejemplo 7.8

Determine la ubicación del centro cortante para la sección de canal con pared delgada que tiene las
dimensiones mostradas en la figura.

Resultantes del flujo cortante.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Ejemplo 7.8

Determine la ubicación del centro cortante para la sección de canal con pared delgada que tiene las
dimensiones mostradas en la figura.

Centro de corte
Sumando momentos sobre el
punto A, necesitamos:

Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Ejemplo 7.9

Determine la ubicación del centro cortante para el ángulo con lados iguales que se muestra en la
figura. Además, encuentre la fuerza cortante interna resultante en cada lado.

El momento de inercia del ángulo


con respecto al eje neutro.

Entonces, el flujo de corte es:

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Ejemplo 7.9

Determine la ubicación del centro cortante para el ángulo con lados iguales que se muestra en la
figura. Además, encuentre la fuerza cortante interna resultante en cada lado.

La variación de q es parabólica y
alcanza un valor máximo cuando
s = b, como se ve en la figura.
Entonces la fuerza F es:

Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-55

El puntal de aluminio tiene 10 mm de grosor y la sección transversal mostrada en la figura. Si se


somete a una fuerza cortante de V =150 N, determine el flujo cortante máximo en el puntal.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-55

El puntal de aluminio tiene 10 mm de grosor y la sección transversal mostrada en la figura. Si se


somete a una fuerza cortante de V =150 N, determine el flujo cortante máximo en el puntal.

Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-60

La viga construida se forma soldando juntas las placas delgadas de 5 mm de espesor. Determine la
ubicación de el centro de corte O.

Centro de corte

Propiedades de la sección

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-60

La viga construida se forma soldando juntas las placas delgadas de 5 mm de espesor. Determine la
ubicación de el centro de corte O.

Flujo de esfuerzos

Fuerza cortante resultante

Sustituyendo En (1)
Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-61

El ensamble esta sometido a una fuerza cortante vertical de V=7 kip. Determine el flujo cortante en
los puntos A y B y el flujo cortante máximo en la sección transversal.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-61

El ensamble esta sometido a una fuerza cortante vertical de V=7 kip. Determine el flujo cortante en
los puntos A y B y el flujo cortante máximo en la sección transversal.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-61

El ensamble esta sometido a una fuerza cortante vertical de V=7 kip. Determine el flujo cortante en
los puntos A y B y el flujo cortante máximo en la sección transversal.

Resp.

Resp.

Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-64

Determine la ubicación e del centro de cortante, punto O, para el miembro de pared delgada.
Los segmentos de miembros tienen el mismo espesor t.

Sumatoria de momento sobre A

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-64

Determine la ubicación e del centro de cortante, punto O, para el miembro de pared delgada.
Los segmentos de miembros tienen el mismo espesor t.

De la Ec. (1)

Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-59

La viga H se somete a un cortante de V = 80 kN. Dibuje la distribución del esfuerzo cortante actuando
a lo largo de uno de sus segmentos laterales. Indique todos los valores máximos.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-59

La viga H se somete a un cortante de V = 80 kN. Dibuje la distribución del esfuerzo cortante actuando
a lo largo de uno de sus segmentos laterales. Indique todos los valores máximos.

Resp.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-63

Determine la ubicación e del centro de cortante, punto O, para el miembro de pared delgada que
tiene una hendidura a lo largo de su sección.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-65

La viga soporta un cortante vertical de V = 7 kip. Determine la fuerza resultante en el segmento AB de


la viga.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
7.5 Centro cortante para elementos abiertos de pared delgada Problema 7-68

Determine la ubicación e del centro de cortante, punto O, para el miembro de pared delgada. Los
segmentos de miembros tienen la mismo espesor t.

4E06131 – Resistencia de Materiales II / Par 2021 12. Flujo cortante en elementos pared delgada
