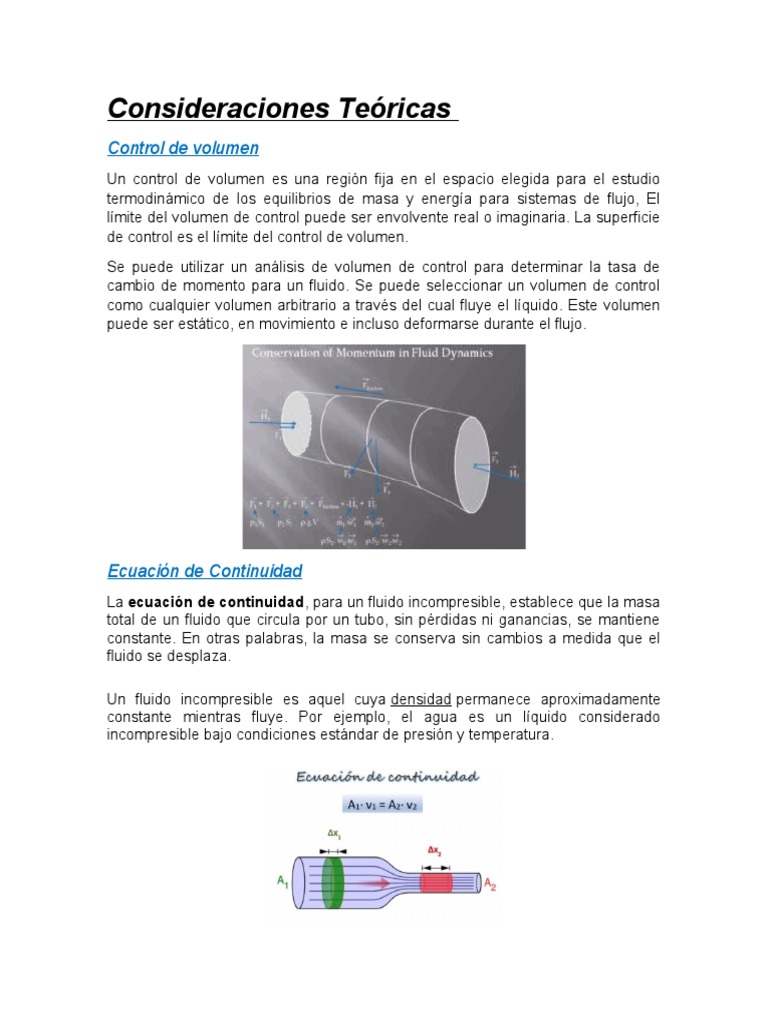

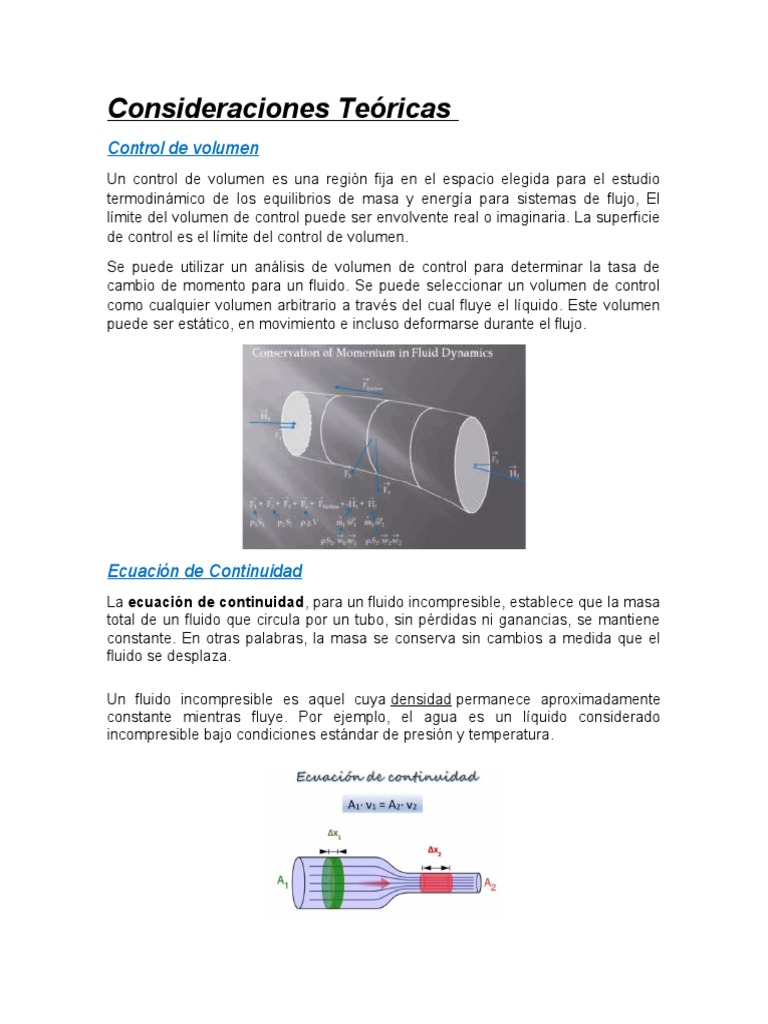

Consideraciones Teóricas

Control de volumen
Un control de volumen es una región fija en el espacio elegida para el estudio
termodinámico de los equilibrios de masa y energía para sistemas de flujo, El
límite del volumen de control puede ser envolvente real o imaginaria. La superficie
de control es el límite del control de volumen.
Se puede utilizar un análisis de volumen de control para determinar la tasa de
cambio de momento para un fluido. Se puede seleccionar un volumen de control
como cualquier volumen arbitrario a través del cual fluye el líquido. Este volumen
puede ser estático, en movimiento e incluso deformarse durante el flujo.

Ecuación de Continuidad
La ecuación de continuidad, para un fluido incompresible, establece que la masa
total de un fluido que circula por un tubo, sin pérdidas ni ganancias, se mantiene
constante. En otras palabras, la masa se conserva sin cambios a medida que el
fluido se desplaza.

Un fluido incompresible es aquel cuya densidad permanece aproximadamente

constante mientras fluye. Por ejemplo, el agua es un líquido considerado
incompresible bajo condiciones estándar de presión y temperatura.
Aplicaciones y ejemplos

La ecuación de continuidad se utiliza en el análisis del flujo de fluidos, en

combinación con la ecuación de Bernoulli, en la que se toman en cuenta las
variaciones de la velocidad del fluido en las diferentes secciones, así como los
cambios de presión y el efecto de la altura.

Caudal
En dinámica de fluidos, caudal es la cantidad de fluido que circula a través de una
sección del ducto (tubería, cañería, oleoducto, río, canal,) por unidad de tiempo.
Normalmente se identifica con el flujo volumétrico o volumen que pasa por un área
dada en la unidad de tiempo. Menos frecuentemente, se identifica con el flujo
másico o masa que pasa por un área dada en la unidad de tiempo.

DONDE

Q ES EL VALOR DE CAUDAL

A ES EL ÁREA POR DONDE SALE EL FLUIDO
V LA VELOCIDAD

Tipos de medidores de caudal

La medida de caudal en conducciones cerradas consiste en la determinación de la
cantidad de masa o volumen que circula por la conducción por unidad de tiempo.
Los instrumentos que llevan a cabo la medida de un caudal se denominan,
habitualmente, caudalímetros o medidores de caudal, constituyendo una
modalidad particular los contadores, los cuales integran dispositivos adecuados
para medir y justificar el volumen que ha circulado por la conducción.

Principales medidores de Presión Diferencial:

Entre los principales tipos de medidores de presión diferencial se pueden destacar
los siguientes:
 Placas de orificio
 Toberas
 Tubos Venturi
 Tubos Pitot
 Tubos Annubar
 Codos
 Medidores de área variable
 Medidores de Placa

Tubo de Venturi
El tubo Venturi es similar a la placa orificio, pero está diseñado para eliminar la
separación de capas próximas a los bordes y por lo tanto producir arrastre. El
cambio en la sección transversal produce un cambio de presión entre la sección
convergente y la garganta, permitiendo conocer el caudal a partir de esta caída de
presión. Aunque es más caro que una placa orificio, el tubo Venturi tiene una
caída de presión no recuperable mucho menor.

Tubo de Pitot
Se trata de un dispositivo sumamente simple para medir la presión cinética.
Consta, básicamente de dos sondas de presión, una toma cuya superficie se
coloca perpendicular a la dirección de la corriente (justo en el punto donde se
desea conocer la velocidad), y de otra toma de presión con superficie paralela a la
dirección de la corriente. Con la primera toma se mide la presión de impacto, y con
la segunda la presión estática, de forma que la diferencia entre ambas (medidas
con un manómetro diferencial) es la presión cinética. En ésta se basa el cálculo de
la velocidad local en el punto donde se colocó la sonda de la presión de impacto.

Placa Orificio
Una placa orificio es una restricción con una abertura más pequeña que el
diámetro de la cañería en la que está inserta. La placa orificio típica presenta un
orificio concéntrico, de bordes agudos. Debido a la menor sección, la velocidad del
fluido aumenta, causando la correspondiente disminución de la presión. El caudal
puede calcularse a partir de la medición de la caída de presión en la placa orificio,
P1-P3. La placa orificio es el sensor de caudal más comúnmente utilizado, pero
presenta una presión no recuperable muy grande, debido a la turbulencia
alrededor de la placa, ocasionando un alto consumo de energía.
https://www.thermal-engineering.org/es/que-es-el-volumen-de-control-analisis-de-
volumen-de-control-definicion/
https://www.lifeder.com/ecuacion-de-continuidad/
https://mauriciomedinasierra.wordpress.com/primer-corte/conceptos/caudal/

Connor, N. (2019, septiembre 27). Qué es el volumen de control - Análisis de

volumen de control - Definición. Thermal Engineering.

https://www.thermal-engineering.org/es/que-es-el-volumen-de-control-

analisis-de-volumen-de-control-definicion/

Zapata, F. (2021, abril 19). Ecuación de continuidad. Lifeder.

https://www.lifeder.com/ecuacion-de-continuidad/

Zapata, F. (2021, abril 19). Ecuación de continuidad. Lifeder.

https://www.lifeder.com/ecuacion-de-continuidad/

INSTRUMENTOS DE CAUDAL. (s/f). Blogspot.com. Recuperado el 23 de

noviembre de 2022, de http://instrumentosdecaudal.blogspot.com
