Trabajo Práctico Nº2: ELASTICIDAD Y RESISTENCIA DE LOS MATERIALES, CONCEPTOS Y

PRINCIPIOS BASICOS

Fecha de entrega: 19/04/2023 – plataforma Moodle

Alumno:

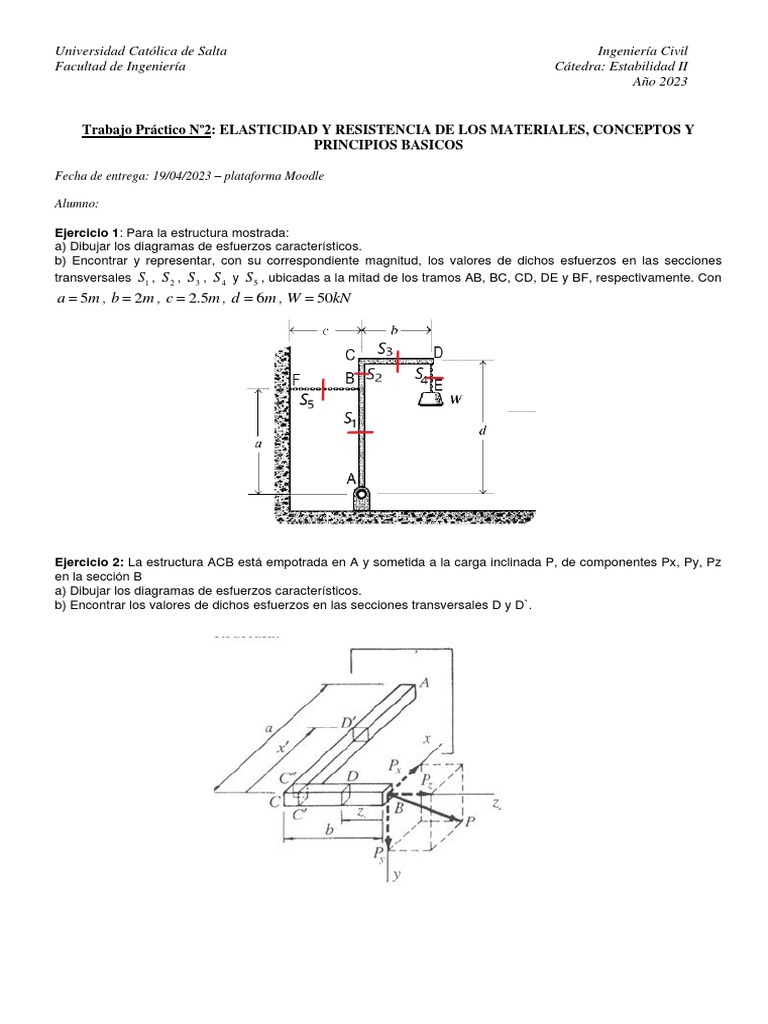

Ejercicio 1: Para la estructura mostrada:

a) Dibujar los diagramas de esfuerzos característicos.
b) Encontrar y representar, con su correspondiente magnitud, los valores de dichos esfuerzos en las secciones
transversales S1 , S 2 , S 3 , S 4 y S 5 , ubicadas a la mitad de los tramos AB, BC, CD, DE y BF, respectivamente. Con
a = 5m , b = 2m , c = 2.5m , d = 6m , W = 50kN

Ejercicio 2: La estructura ACB está empotrada en A y sometida a la carga inclinada P, de componentes Px, Py, Pz
en la sección B
a) Dibujar los diagramas de esfuerzos característicos.
b) Encontrar los valores de dichos esfuerzos en las secciones transversales D y D`.
Universidad Católica de Salta Ingeniería Civil
Facultad de Ingeniería Cátedra: Estabilidad II
Año 2023

Ejercicio 3: La placa delgada de la figura está sometida a un desplazamiento uniforme en la dirección x1 , suponiendo
un estado plano de tensiones, material isótropo y elástico lineal, obtener el tensor de tensiones y el tensor de
deformaciones. Datos: E = 200GPa y  = 0.25 .

Ejercicio 4: Se fijan dos galgas extensométricas a la placa de la figura, en las direcciones x1 y x2 .La placa está
sometida a tensiones normales uniformes 11 y 22 . Los dispositivos de medición proporcionan las lecturas
11 = 300 10−6 y 22 = 150 10−6 . Sabiendo que el módulo de Young de la placa es E = 210GPa y el coeficiente
de Poisson es  = 0.3 , determinar el estado de tensión y de deformación que se está produciendo en el instante de
la medición.

Ejercicio 5: Los datos de la tabla se obtuvieron de una prueba a tracción de un acero de alta resistencia. La probeta
tenía 0.013 m de diámetro y su longitud calibrada era 0.051 m. En la fractura, el alargamiento entre las marcas de
calibración fue 0.003 m y el diámetro mínimo fue 0.011 m.
a) Graficar la curva convencional de tensión – deformación unitaria para el acero.
b) Determinar el límite de proporcionalidad
c) Determinar el módulo de elasticidad
d) La tensión de fluencia a 0.1%
e) La tensión o esfuerzo último y reducción porcentual del área en ese instante
Universidad Católica de Salta Ingeniería Civil
Facultad de Ingeniería Cátedra: Estabilidad II
Año 2023

Carga (N) Alargamiento (m)

4448.22 5.08E-06
8896.44 1.52E-05
26689.32 4.83E-05
44482.2 8.38E-05
53378.64 9.91E-05
57382.04 0.000109
59606.15 0.000119
60495.79 0.000137
61385.44 0.00016
62275.08 0.000229
64054.37 0.000259
67612.94 0.00033
74730.1 0.000584
81847.25 0.000853
88964.4 0.001288
99640.13 0.002814
100529.8 Fractura

Ejercicio 6: Una barra prismática sometida a tracción tiene L = 2m de longitud. Su material tiene la curva tensión-
deformación que muestra la figura.
a) Si A = 249mm es el área transversal, calcular el alargamiento L de la barra para cada una de las
2

siguientes cargas axiales P = 10 kN , 20 kN , 30 kN , 40 kN y 45kN y, con los resultados, trazar una

curva fuerza – desplazamiento.
b) Si A = 355mm es el área transversal, calcular el alargamiento L de la barra para cada una de las
2

siguientes cargas axiales P = 10 kN , 20 kN , 30 kN , 40 kN y 45kN y, con los resultados, trazar una

curva fuerza – desplazamiento. Establecer conclusiones.
