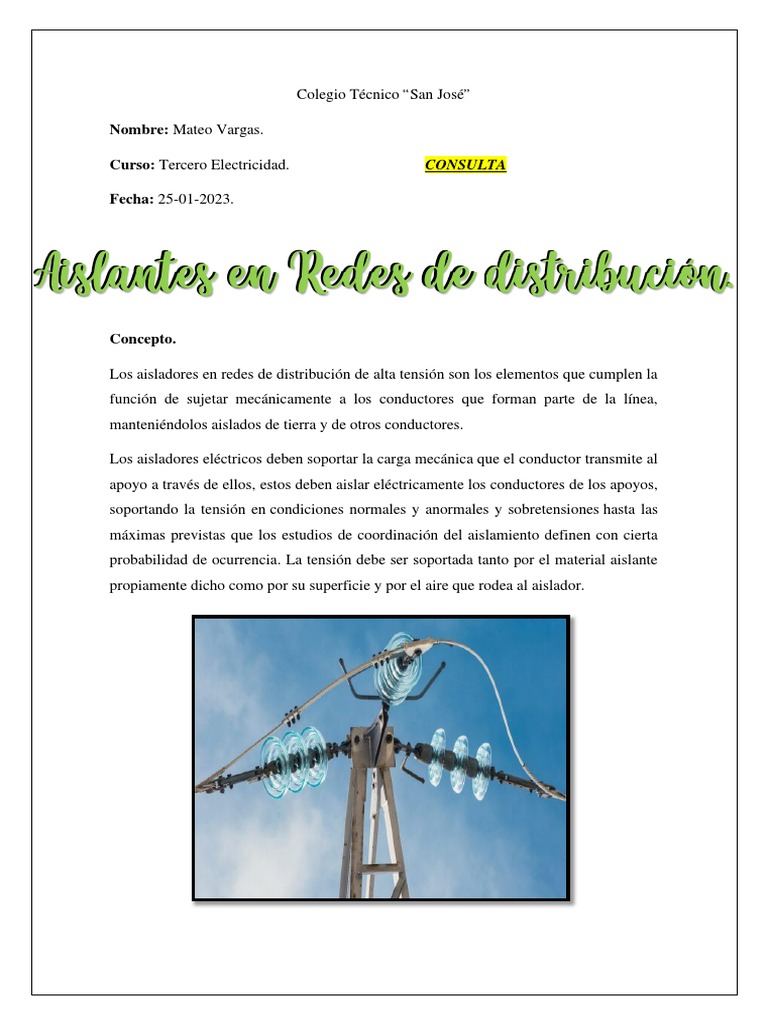

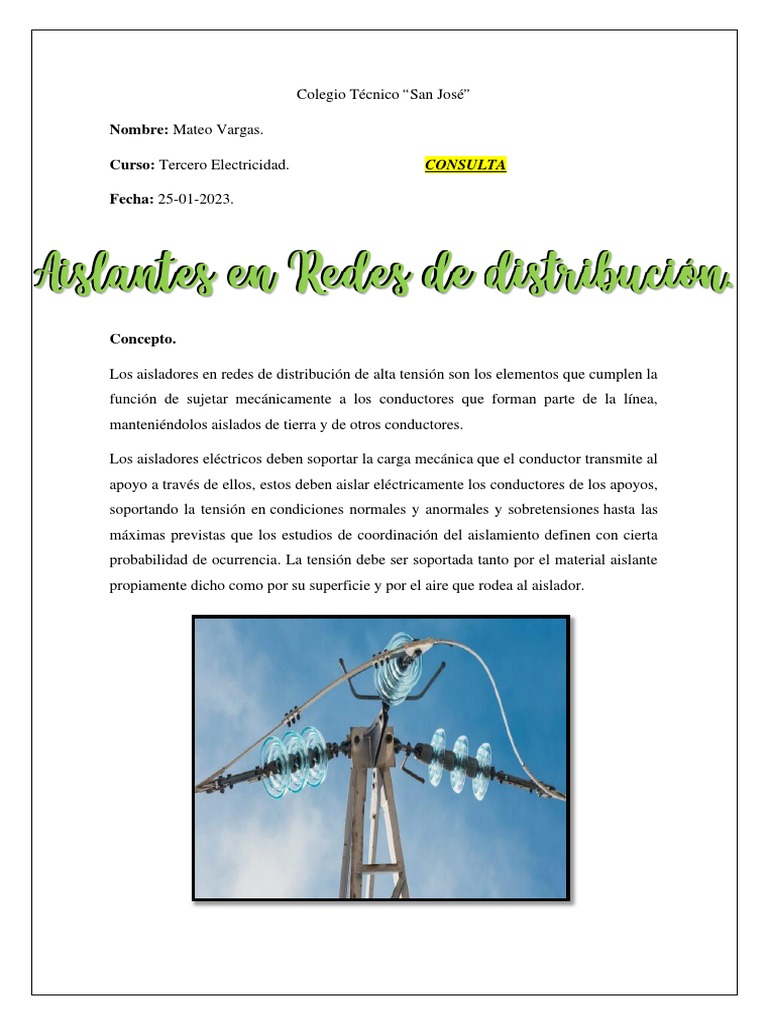

Colegio Técnico “San José”

Nombre: Mateo Vargas.

Curso: Tercero Electricidad. CONSULTA

Fecha: 25-01-2023.

Concepto.

Los aisladores en redes de distribución de alta tensión son los elementos que cumplen la
función de sujetar mecánicamente a los conductores que forman parte de la línea,
manteniéndolos aislados de tierra y de otros conductores.

Los aisladores eléctricos deben soportar la carga mecánica que el conductor transmite al
apoyo a través de ellos, estos deben aislar eléctricamente los conductores de los apoyos,
soportando la tensión en condiciones normales y anormales y sobretensiones hasta las
máximas previstas que los estudios de coordinación del aislamiento definen con cierta
probabilidad de ocurrencia. La tensión debe ser soportada tanto por el material aislante
propiamente dicho como por su superficie y por el aire que rodea al aislador.
 Características.

❖ Adecuada tensión de perforación: rigidez dieléctrica suficiente para que la

tensión de perforación sea lo más elevada posible.
❖ Adecuada tensión de contorneamiento: disposición adecuada de forma que la
tensión de contorneamiento presente valores elevado y, por consiguiente, no se
produzcan descargas entre los conductores y el apoyo a través de los aisladores.
❖ Resistencia a las variaciones de temperatura, por encontrarse a la intemperie.
❖ Ausencia de envejecimiento durante el periodo de vida útil de la línea.
❖ Resistencia combinada adecuada a los esfuerzos eléctricos, técnicos y
mecánicos.

Material de los aisladores.

AISLADOR DE PORCELANA.
La porcelana es un material especialmente resistente a
compresión, por lo que a lo largo de los años de empleo
de este se han desarrollado especialmente diseños que
tienden a solicitarlo a compresión.

AISLADOR DE VIDRIO.
Se trata de un material de elevada dureza, resistencia
mecánica y estabilidad antes cambios de temperatura.
Su coste inferior a la porcelana.

AISLADORES COMPUESTOS.
La sustitución de aisladores de vidrio y cerámicos en
líneas por aisladores compuestos, se ha mostrado como
una solución eficaz técnica y económicamente para
solucionar los problemas de disponibilidad ocasionados
por la contaminación del aislamiento.
 Tipos de aisladores.

AISLADOR DE CAMPANA.
Se emplean en entornos de tensiones bajas o
medias. Pueden ser fabricados con vidrio o
porcelana. No suelen encontrarse de forma
aislada, sino varios unidos formando una
cadena. También se denominan aisladores
de disco.

AISLADOR DE BARRA.
Se emplean en entornos sometidos
a tensiones elevadas, ya que su forma
alargada es capaz de resistir elevados
esfuerzos de flexión y compresión, los
cuales se originan por demandas de tensión
elevadas. Los aisladores de barra pueden
fabricarse en porcelana y mixtos.

Rigidez Dieléctrica.

Los materiales aislantes no son aislantes perfectos, ya que pueden ser atravesados por una
corriente si se eleva suficientemente la tensión sobre ellos, momento en el que pasan a
ser conductores.

Se habla de rigidez dieléctrica normalmente en los materiales aislantes, cuando el material

llega a esa tensión limite, el material aislante deja de ser aislante y pasa ser conductor.
El problema es que en un material que se denomine aislante esta tensión límite es tan
grande que la intensidad que comenzará a circular por el material también será muy
grande, y acaba perforando el material. Cuando un aislante es perforado por una gran
corriente, la chispa que lo atraviesa suele provocar su destrucción, sobre todo si se trata
de un material sólido, ya que las temperaturas que se desarrollan suelen ser altísimas.
Hay que tener en cuenta que, cuanto mayor sea la rigidez dieléctrica de un material, mejor
aislante eléctrico será.

Unidades de la rigidez dieléctrica.

La tensión necesaria para provocar la perforación del dieléctrico viene expresada en

kilovoltios por milímetro del aislante.

Unidad: KV/mm.

El dato Kv/mm no es constante y depende de la humedad contenida en el aislante, de la

temperatura, de la duración de la tensión aplicada.

¿Cómo se mide la rigidez dieléctrica?

Se mide con un aparato llamado espinterómetro.

Se coloca el material en es estudio entre las armaduras de un condensador, y se aplica una

tensión conocida entre ellas; la prueba se realiza en aire o aceite e implica colocar el
material de prueba entre dos electrodos y aumentar el voltaje entre los electrodos hasta
que un quemado eléctrico perfora la muestra o se produce su descomposición.

Por lo general, la muestra tiene un grosor de entre 0,8 y 3,2 mm.

Cuanto mayor sea la potencia del equipo, mayor será la gama de espesores y materiales
aislantes a ensayar.
La formula para el calculo de la rigidez dieléctrica es:

Rd = Vr/ d

Rd: Rigidez dieléctrica.

Vr: Tensión soportada antes de ruptura.

d: Espesor de dielectrico.

En conclusión, la rigidez dieléctrica de un material es la máxima tensión que es capaz

de soportar sin que el material se perfore.
Esa tensión se conoce como tensión de ruptura del material.

Voltaje de ruptura.

La tensión de ruptura es una característica de los materiales aislantes que define la

máxima diferencia de potencial que será posible aplicar a través del material, si se rebasa
el material será conductor. En el caso de los aislantes sólidos en sobrepasar este límite se
produce un flujo repentino de corriente eléctrica a través del material que causa unas
series de cambios físicos permanentes creando un camino conductor. La superación de la
tensión de ruptura producirá una perforación dieléctrica.

Por ejemplo; los aisladores tipo suspensión, deben tener una tensión de rotura de mínimo
el 80% de la tensión de rotura del conductor utilizado.

Los aisladores tipo espigo, deben tener una tensión de rotura de mínimo el 10% de la
tensión de rotura del conductor utilizado.
Los aisladores tipo carrete, deben tener una tensión de rotura de mínimo el 50% de la
tensión de rotura del conductor utilizado.

Tensión de ruptura en el vacío.

En condiciones estándares de presión atmosférica, los gases son un buen material

aislante, es necesario la aplicación de una gran diferencia de potencial para llegar a
superar la tensión de ruptura. Con el vacío este potencial de ruptura disminuye hasta el
punto de que dos superficies no aisladas con diferente potencial pueden inducir la
perforación dieléctrica del gas que las rodea.
