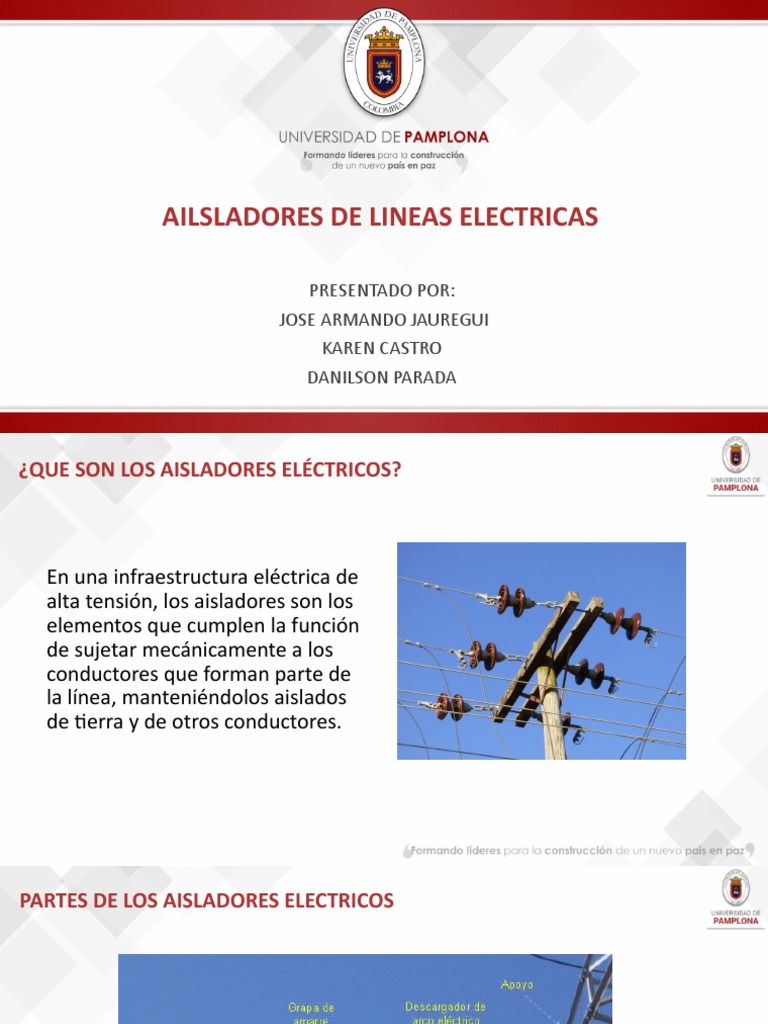

AILSLADORES DE LINEAS ELECTRICAS

PRESENTADO POR:
JOSE ARMANDO JAUREGUI
KAREN CASTRO
DANILSON PARADA
¿QUE SON LOS AISLADORES ELÉCTRICOS?

En una infraestructura eléctrica de

alta tensión, los aisladores son los
elementos que cumplen la función
de sujetar mecánicamente a los
conductores que forman parte de
la línea, manteniéndolos aislados
de tierra y de otros conductores.
PARTES DE LOS AISLADORES ELECTRICOS
VARIEDAD DE AISLADORES

Existe gran variedad de

aisladores, diferentes
materiales, formas, tamaños y
con capacidades tanto
mecánicas como aislantes
diferentes, las cuales son
utilizadas según el propósito
que lo requiera
TIPOS DE MATERIALES DE AISLADORES ELÉCTRICOS

Históricamente, los materiales

más utilizados han sido
la porcelana y el vidrio. En
la década de los 80 comenzó la
instalación de aisladores
compuestos. Las características
que ha de cumplir un material
para poder ser empleado como
aislador en infraestructuras de
alta tensión son una resistividad
alta y una gran resistencia
mecánica.
AISLADORES DE PORCELANA

La porcelana es un material
especialmente resistente a
compresión, por lo que se han
desarrollado especialmente
diseños que tienden a
solicitarlo a compresión. En
algunos países europeos sigue
siendo el material más
empleado en la fabricación de
aisladores para líneas eléctricas
aéreas.
AISLADORES DE VIDRIO

Se trata de un material de
elevada dureza, resistencia
mecánica y estabilidad antes
cambios de temperatura. Su
coste inferior a la porcelana,
hace que se emplee de
forma más habitual en países
como España o Francia.
AISLADORES COMPUESTOS

Son aplicados en zonas de alta

contaminación salina e
industrial. Compuesto por un
núcleo resistente dieléctrico
que resiste un gran esfuerzo
mecánico y un revestimiento
dieléctrico hidrofugo con aletas
que no permite la formación
de películas de agua.
TIPOS DE AISLADOR CAMPANA

También se denominan
aisladores de disco, tienen
forma de campana y se
emplean en entornos de
tensiones bajas o medias.
Pueden ser fabricados
con vidrio o porcelana. No
suelen encontrarse de forma
aislada, sino varios unidos
formando una cadena.
TIPO DE AISLADOR BARRA

Se emplean en entornos
sometidos a tensiones
elevadas, ya que su forma
alargada es capaz de resistir
elevados esfuerzos de flexión y
compresión, los cuales se
originan por demandas de
tensión elevadas. Los
aisladores de barra pueden
fabricarse en porcelana y
mixtos.
CARACTERISTICAS GENERALES DE LOS AISLADORES

• Soportar cargas mecánicas que el conductor transmite al apoyo a

través de ellos.
• Aislar eléctricamente los conductores de los apoyos
• Soportar tensiones normales, anormales y sobretensiones hasta la
máxima prevista en los estudios
La tensión debe ser soportada tanto por el material aislante propiamente
dicho como por su superficie y por el aire que rodea al aislador.
CARACTERISTICAS EXIGIBLES DE LOS AISLADORES

Las características exigibles a los aisladores para su empleo en líneas eléctricas

son:
• Adecuada tensión de perforación: rigidez dieléctrica suficiente para que la
tensión de perforación sea lo más elevada posible.
• Adecuada tensión de contorneamiento: disposición adecuada de forma
que la tensión de contorneamiento presente valores elevado no se
produzcan descargas entre los conductores y el apoyo a través de los
aisladores.
• Resistencia a las variaciones de temperatura
• Ausencia de envejecimiento durante el periodo de vida útil de la línea.
• Resistencia combinada adecuada a los esfuerzos eléctricos, técnicos y
mecánicos.
 TIPOS DE LINEAS DE TRANSMISON:

Las líneas de transmisión se clasifican generalmente como balanceadas o

desbalanceadas. Con líneas balanceadas de dos cables, ambos
conductores llevan una corriente; un conductor lleva la señal y el otro es
el regreso.
 ¿Qué es la pérdida de aislamiento?

• La pérdida de aislamiento es el deterioro de los materiales aislantes de

corriente de una instalación eléctrica. Esta es la causa principal de la fuga
de corriente de los hilos conductores, es decir, la causa principal de que
energía salga de su circuito normal. Esta avería puede llegar a provocar un
cortocircuito en el sistema, aumentando la posibilidad de que alguna
persona se electrocute.

• La mejor medida de protección para evitar una fuga de corriente es el

mantenimiento preventivo de la instalación, ya sea con el corte automático
del suministro o por la implementación de equipos con doble aislamiento de
seguridad.
¿Cuándo se produce una pérdida de aislamiento?

•  La pérdida de aislamiento se produce cuando el conductor está deteriorado, ya sea

por el envejecimiento de la instalación o por el ambiente e incluso las vibraciones al
que está expuesto. La falta de mantenimiento de la instalación es una de las
causas más comunes en la fuga de corriente por la pérdida del aislamiento

• Los productos químicos, los vapores corrosivos, el polvo, las temperaturas

extremas y la dilatación o contracción en la puesta en marcha de los equipos,
afectan directamente al rendimiento de los materiales aislantes y, precipitando el
envejecimiento de los mismos.

• Si hay pase de corriente entre conductores y la instalación eléctrica de la vivienda

no tiene una toma de tierra, el aparto electrónico se convierte en un conductor de
máxima resistencia que al ser tocado produce un choque eléctrico. Este puede ser
muy peligroso en presencia de agua o humedad.
¿Cómo identificarla?

La pérdida de aislamiento produce una fuga eléctrica, y esta puede originar

una desconexión automática de la instalación eléctrica. Esta depende de si la
coordinación de los pequeños interruptores automáticos (PIAs) es adecuada o
selectiva. Si la coordinación es adecuada la desconexión será parcial y
selectiva, afectando exclusivamente al circuito eléctrico donde resida la
falla. Este interruptor es de tipo diferencial ya que actúa como medida de
protección.
Por lo contrario, si la coordinación de los PIAs es inadecuada o no selectiva la
desconexión automática de la instalación eléctrica podrá ser parcial múltiple o
incluso ser general. Afectando así, al circuito donde reside la falla y a otras
zonas de la instalación eléctrica.
 Pasos para solucionar una pérdida de aislamiento

 Dirígete al cuadro eléctrico e identifica qué PIAs está desconectado (puede ser

más de uno).
• No intentes poner en marcha el cuadro eléctrico (si la desconexión ha sido total)
o el PIAs (desconexión parcial) ya que puede producirse una descarga eléctrica.
• Primero, desconecta todos los electrodomésticos y aparatos electrónicos de tu
vivienda o negocio y apaga todas las luces.
• Vuelve a dirigirte al contador eléctrico y comprueba el registro de consumo
eléctrico (en los contadores analógicos se mide con un disco que gira sobre si
mismo, y en los digitales el consumo se registra en la pantalla)
• Si hay consumo eléctrico, hay una fuga de corriente en el circuito eléctrico
• Si no hay consumo eléctrico, prueba a ir conectando uno a uno los
electrodomésticos y comprobando el contador (empieza por los aparatos que se
encuentren conectados al circuito que haya saltado). Repite este proceso hasta
encontrar el aparto electrónico con la falla.
