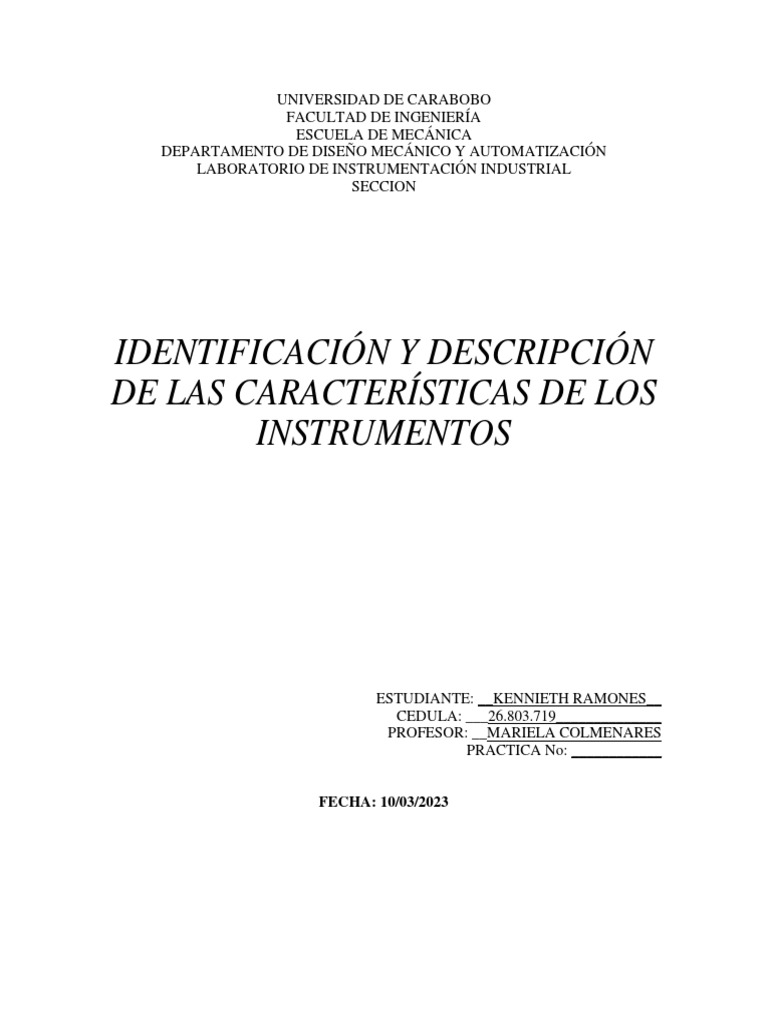

UNIVERSIDAD DE CARABOBO

FACULTAD DE INGENIERÍA
ESCUELA DE MECÁNICA
DEPARTAMENTO DE DISEÑO MECÁNICO Y AUTOMATIZACIÓN
LABORATORIO DE INSTRUMENTACIÓN INDUSTRIAL
SECCION

IDENTIFICACIÓN Y DESCRIPCIÓN
DE LAS CARACTERÍSTICAS DE LOS
INSTRUMENTOS

ESTUDIANTE: __KENNIETH RAMONES__

CEDULA: ___26.803.719______________
PROFESOR: __MARIELA COLMENARES
PRACTICA No: ____________

FECHA: 10/03/2023
 INTRODUCCIÓN

En este informe se realizará la identificación y descripción de las características

funcionales de un instrumento de un lazo perteneciente a un diagrama P&I, además también
se realizará la descripción de las características técnicas de un instrumento mediante el uso
de hojas de especificaciones ISA.

MARCO TEORICO

Medición
Es la extracción de información de las variables o parámetros que interactúan en el
proceso o sistema. En otros términos, es la obtención de una variable de Ingeniería que refleja
la magnitud de una variable física.
Campo de medida o rango
Es el conjunto de valores de la variable medida que están comprendidos dentro de los
límites superior e inferior de la capacidad de medida o de transmisión del instrumento.
Rangoabilidad o dinámica de medida
Es el cociente entre el valor de medida superior e inferior de un instrumento.
Gama o span
Es la diferencia algebraica entre los valores superior e inferior del campo de medida del
instrumento. El ejemplo de la figura 1 ilustra los conceptos antes descritos.

Figura 1. Rango, Alcance y Rangoabilidad en un ejemplo.

Elevación de cero
Es la cantidad con que el valor cero de la variable supera el valor inferior del campo.
Puede expresarse en unidades de la variable medida o en % del alcance.
Supresión de cero
Es la cantidad con que el valor inferior del campo supera el valor cero de la variable.
Puede expresarse en unidades de la variable medida o en % del alcance.
Características estáticas
Son aquellas que pueden considerarse cuando el instrumento se usa para medir una
condición que no varía con el tiempo, o sea en condiciones de régimen permanente.
Error estático
Es la diferencia algebraica entre el valor leído o transmitido – por el instrumento – y
el valor real de la variable medida. Se expresa como ± x unidades de la variable medida.
𝐸𝑅𝑅𝑂𝑅𝐸𝑆𝑇𝐴𝑇𝐼𝐶𝑂 = 𝑉𝐴𝐿𝑂𝑅𝐿𝐸𝐼𝐷𝑂 − 𝑉𝐴𝐿𝑂𝑅𝑅𝐸𝐴𝐿
Sensibilidad
Es la razón entre el incremento de la lectura y el incremento de la variable que lo
ocasiona, después de haberse alcanzado el estado de reposo.
Ejemplo:
En un transmisor electrónico de (3-15) psig, la presión pasa de 6 a 6.5 psig y la señal
de salida de 8 a 8.7 mADC, la sensibilidad es el cociente:
(8.7 − 8)𝑚𝐴
(20 − 4)𝑚𝐴
= ±1.05
(6.5 − 6)𝑝𝑠𝑖𝑔
(15 − 3)𝑝𝑠𝑖𝑔
Zona muerta
Es el campo de valores de la variable que no hace variar la indicación o la señal de
salida del instrumento, es decir; que no produce su respuesta. Viene dada en tanto por ciento
del alcance de la medida.
Repetibilidad
Es la capacidad de reproducción de las precisiones del indicador del instrumento, el
medir repetidamente valores idénticos de la variable en las mismas condiciones de servicio
y en el mismo sentido de variación, recorriendo toda la gama. Se considera en general su
valor máximo y se expresa en tanto por ciento de la gama.
 Figura 2. Repetibilidad
Histéresis
Es la diferencia máxima que se observa en los valores indicados por el indicador del
instrumento para el mismo valor cualquiera del campo de medida, cuando la variable recorre
toda la escala en los dos sentidos, ascendente y descendentes. Se expresa en tanto por ciento
del alcance de la medida.

Figura 3. Histéresis
Apreciación
Es una característica de la escala, por definición:
𝐿𝑀𝐴𝑌𝑂𝑅 − 𝐿𝑀𝐸𝑁𝑂𝑅
𝐴𝑃 =
𝑁°𝐷𝐸 𝐷𝐼𝑉𝐼𝑆𝐼𝑂𝑁𝐸𝑆
Asi entonces se define como error de escala:
𝐴𝑃
𝐸𝑅𝑅𝑂𝑅𝐸𝑆𝐶𝐴𝐿𝐴 =
2
Exactitud
Es la cualidad de un instrumento de medida por la que tiende a dar lecturas próximas
al verdadero valor de la magnitud medida.
𝑀𝐴𝑋𝐸𝑅𝑅𝑂𝑅 𝐸𝑆𝑇𝐴𝑇𝐼𝐶𝑂
𝐸𝑋𝐴𝐶𝑇𝐼𝑇𝑈𝐷 = ± ∗ 100%
𝑆𝑃𝐴𝑁
Precisión
Es la tolerancia de medidas o de transmisión del instrumento (intervalo donde es
admisible que se sitúe la magnitud de la medida), y define los límites de los errores cometidos
cuando el instrumento se emplea en condiciones normales de servicio durante un período
determinado. Existen varias formas de expresarlo: en tanto por ciento del alcance,
directamente en unidades de la variable medida, tanto por ciento de la lectura efectuada, tanto
por ciento del valor máximo del campo de medida, tanto por ciento de la longitud de la escala.
Los valores de precisión de un instrumento se consideran en general establecidos para
el usuario.
Características dinámicas
Son aquellas que deben considerarse cuando el instrumento se emplea para medir
variables cuyas condiciones que cambian en función del tiempo. Este comportamiento
dinámico se determina provocando cambios en el elemento primario, tales cambios pueden
ser:
Cambio en Escalón: Instantáneo y finito de la variable a medir.
Cambio Lineal: Dependencia lineal de la variable con el tiempo.
Cambio Sinusoidal: Se observa una función sinusoidal de amplitud constante en la variable.
Las características dinámicas se presentan a continuación.
Velocidad de respuesta
Es la rapidez con la cual el instrumento responde a cambio en la cantidad medida.
Retardo de medición
 Es un retardo en la respuesta del instrumento a cambios en la variable medida. La
demora se debe a la resistencia al flujo de aire en los tubos que conectan los instrumentos
neumáticos, a la resistencia en los alambres que conducen la corriente, al movimiento de
inercia en el desplazamiento mecánico de un medidor y cualquier otro factor que retarde la
respuesta del instrumento.
Tiempo muerto
Es un tipo de retardo donde el instrumento comienza a responder – solamente
cuando la variable ha cambiado en una magnitud lo suficientemente grande para
vencer la inercia en el elemento primario. Depende de la velocidad con que la variable
medida cambie de la zona muerta del instrumento.

Figura 4. Tiempo Muerto

Error dinámico
Es la diferencia entre el valor real de la cantidad que está variando con el tiempo y el
valor indicado por el instrumento, así se asume que no hay error estático. Existe error
dinámico en todos los instrumentos ya que se enfrentan a una transferencia de energía que
requiere tiempo. Constituye un error adicional al error estático si este está presente.
 Figura 5. Error Dinámico
Fidelidad
Es el grado de acercamiento con el cual un instrumento indica los cambios en la
variable medida sin aparecer errores dinámicos.
Deriva
Es una variación en la señal de salida del instrumento que se presenta en un período
determinado mientras se mantienen constantes la variable medida y todas las condiciones
ambientales.

PROCEDIMIENTO

Materiales utilizados
• Diagrama anexado en la guía del laboratorio.
• Hoja comercial del instrumento a estudiar sacado de internet.
• Hoja de especificaciones ISA.
ANALISIS DE RESULTADOS Y OBSERVACIONES
 HOJA DE
DATOS
TRANSMISOR
DE
Nº TEMPERATURA

GENERAL 1 Proyecto Practica de Laboratorio de Instrumentacion

2 Cliente Mariela Colmenares

3 TAG 152-TT-001

4 Servicio Presion en tanque

5 P&ID N/A
Equipo o
1-WT-45455-1S5
6 línea

Clasifición del 3
7 área
Humedad
Temp. min. Temp. Max. Max.
8 ambiente ambiente ambiente 2,5 bar 4 bar N/A

Espesor /
LÍNEA 9 Tamaño Schedule Especificación N/A N/A N/A

10 Material Aislamiento N/A N/A

Nombre del
CONDICIONES 11 fluido Estado del fluido Tóxico fluido Líquido N/A

Presion Presion
DE PROCESO 12 minima Presion normal maxima 2,5 bar 3bar 4bar

Tipo de N/A
CARACTERÍSTICAS 13 sensor

Rango del
DEL SENSOR 14 sensor N/A

Directa al proceso
CARACTERÍSTICAS 15 Instalación

Señal de
DEL 16 entrada Presion en tanque
Señal de
TRANSMISOR 17 salida 4-20mA

18 Comunicación IO-Link

19 Precisión 0,30%

Rango del
20 transmisor (-1 a 60) bar

Rango
21 calibrado (2 a 4,5) bar

Span
mínimo/Span
22 máximo Por el vendedor
Pantalla con
indicador
23 local Si

Indicador
24 remoto No

Material de la Plástico
25 envolvente
 Tipo
26 envolvente IP65

Conexión
27 mecánica 1/2" NPT

Conexión
28 eléctrica PNP

29 Fabricante Modelo VEGA VEGABAR 38

NOTAS 30

31

32

33

34

DOCUMENTO 35

36

37

38

Objeto de la Comprobado Aprobado

39 edición Elaborado por por por Rev Pag.1
Tabla 1. Descripción ISA del Instrumento Seleccionado

Figura 7. Instrumento Seleccionado

 Figura 8 Ventajas del Instrumento Seleccionado

Figura 9. Características Técnicas del Instrumento Seleccionado

 Figura 10. Características Técnicas del Instrumento Seleccionado

CONCLUSIONES

• Para un proceso pueden haber más de un instrumento que se pueda seleccionar por
cumplir con las características técnicas adecuadas para dicho proceso.
• El factor costo del instrumento es importante para su selección, por la gran variedad
de marcas que hay en el mercado.
