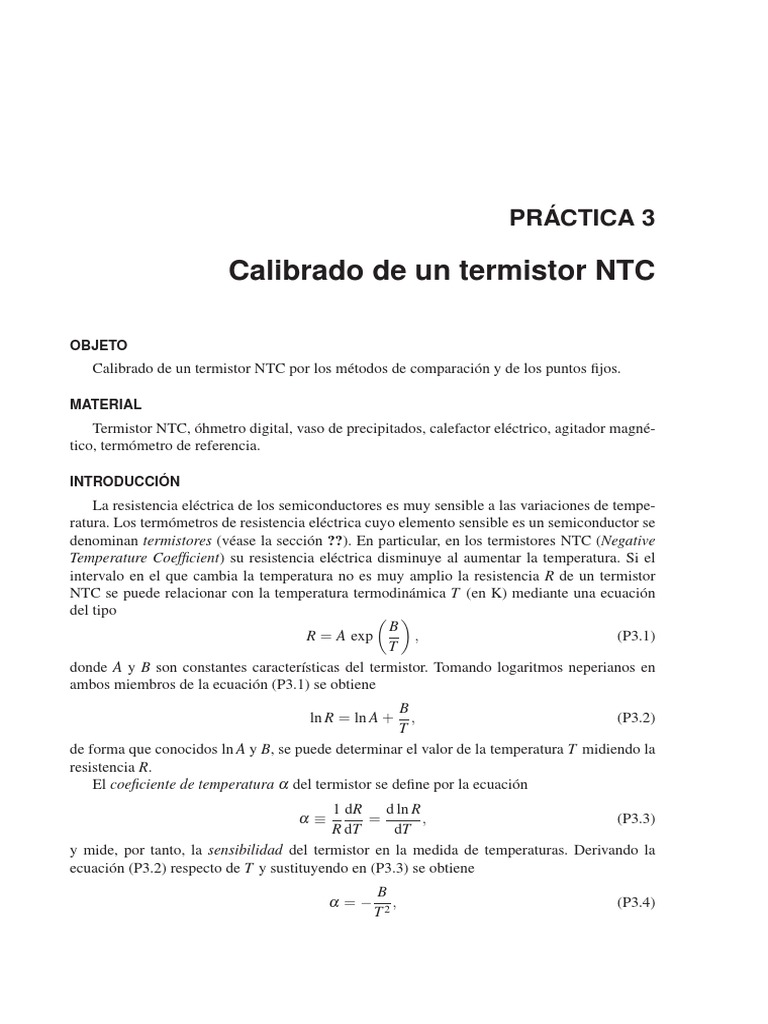

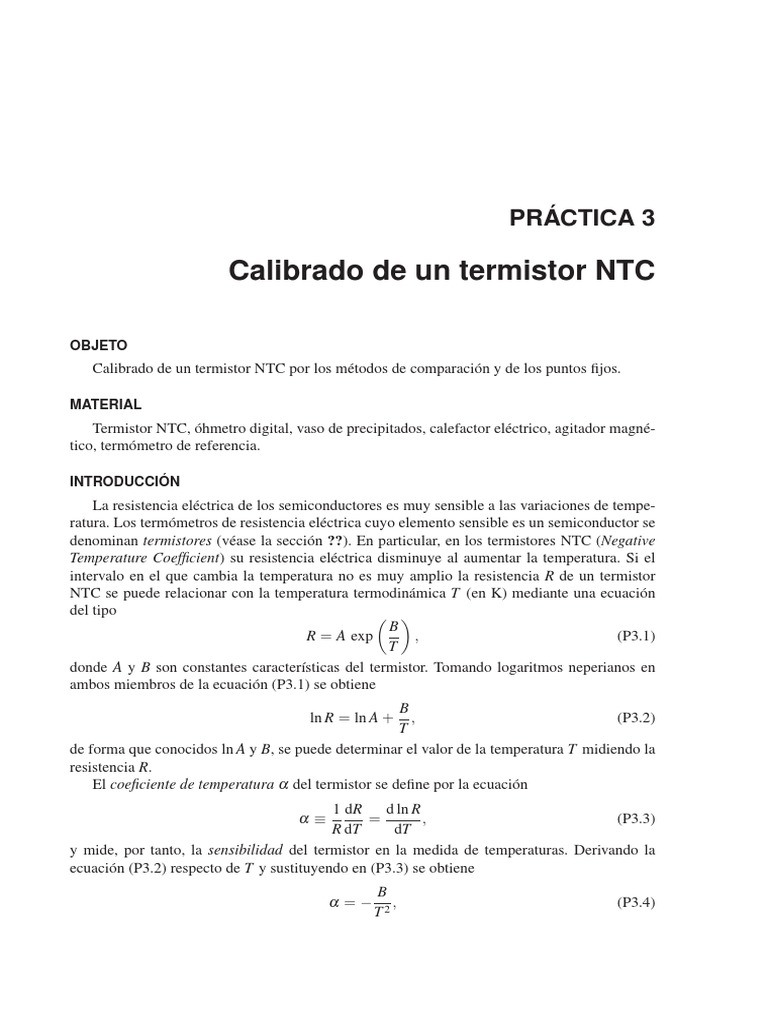

PRÁCTICA 3

Calibrado de un termistor NTC

OBJETO
Calibrado de un termistor NTC por los métodos de comparación y de los puntos fijos.

MATERIAL
Termistor NTC, óhmetro digital, vaso de precipitados, calefactor eléctrico, agitador magné-
tico, termómetro de referencia.

INTRODUCCIÓN
La resistencia eléctrica de los semiconductores es muy sensible a las variaciones de tempe-
ratura. Los termómetros de resistencia eléctrica cuyo elemento sensible es un semiconductor se
denominan termistores (véase la sección ??). En particular, en los termistores NTC (Negative
Temperature Coefficient) su resistencia eléctrica disminuye al aumentar la temperatura. Si el
intervalo en el que cambia la temperatura no es muy amplio la resistencia R de un termistor
NTC se puede relacionar con la temperatura termodinámica T (en K) mediante una ecuación
del tipo
B
R = A exp , (P3.1)
T
donde A y B son constantes características del termistor. Tomando logaritmos neperianos en
ambos miembros de la ecuación (P3.1) se obtiene
B
ln R = ln A + , (P3.2)
T
de forma que conocidos ln A y B, se puede determinar el valor de la temperatura T midiendo la
resistencia R.
El coeficiente de temperatura α del termistor se define por la ecuación
1 dR d ln R
α≡ = , (P3.3)
R dT dT
y mide, por tanto, la sensibilidad del termistor en la medida de temperaturas. Derivando la
ecuación (P3.2) respecto de T y sustituyendo en (P3.3) se obtiene
B
α =− , (P3.4)
T2
14 P3. C ALIBRADO DE UN TERMISTOR NTC

que proporciona el coeficiente de temperatura del termistor a la temperatura T en términos de

la constante B.

MÉTODO EXPERIMENTAL
Se utiliza un termistor cerámico NTC de resistencia eléctrica elevada (≈ 5 kΩ a temperatura
ambiente) para poder despreciar la resistencia de los cables metálicos de conexión, de forma que
la medida de R se realiza directamente con un óhmetro digital en la escala adecuada.

Método de comparación: Se introduce el termistor junto con el termómetro de referencia en un

vaso de precipitados con agua (deben colocarse en una zona intermedia, sin tocar el fondo). Se
comienza con agua a una temperatura de 5 °C. Para ello se coloca hielo (no picado) en el vaso
de precipitados y después de un cierto tiempo se retira el hielo, midiéndose la temperatura t del
agua, dada por el termómetro de referencia, y el correspondiente valor de R. A continuación,
se pone el agua a calentar lentamente mediante un calefactor eléctrico y se realizan medidas
de R cada 5 °C hasta que se alcance una temperatura próxima a 60 °C. Se apaga el calefactor
eléctrico y se deja que el agua se enfríe lentamente por contacto con la atmósfera, realizándose
medidas de R aproximadamente a las mismas temperaturas que se habían medido en el proceso
de calentamiento, es decir, desde 60 °C cada 5 °C hasta la temperatura inicial (5 °C). En todo
el proceso es necesario agitar continuamente el agua (con ayuda, por ejemplo, de un agitador
magnético) con objeto de uniformizar su temperatura.

Método de los puntos fijos: Se introduce sólo el termistor en un vaso de precipitados con hie-
lo picado en equilibrio con agua, y se anota el correspondiente valor Rh . A continuación se
introduce sólo el termistor en un vaso de precipitados con agua hirviendo, y se anota el corres-
pondiente valor Rv . Se toma Th = 273,15 K mientras que para Tv se toma de tablas el valor de
la temperatura termodinámica de ebullición del agua a la presión del laboratorio.

RESULTADOS

a) Método de comparación: Represéntese gráficamente ln R (con R expresada en kΩ) frente a

1/T [represéntense en la misma gráfica los datos obtenidos en los procesos de calentamiento
(subida) y de enfriamiento (bajada) del agua]. Ajústense a una recta los datos de la gráfica
anterior (la recta se ajusta con todos los datos, los de subida y los de bajada). A partir de la recta
obtenida calcúlense los valores de ln A y de B [véase ecuación (P3.2)].
b) Método de los puntos fijos: Teniendo en cuenta la ecuación (P3.2) se resuelve para ln A y B
el sistema de ecuaciones
B B
ln Rh = ln A + y ln Rv = ln A + , (P3.5)
Th Tv
obteniéndose
Tv ln Rv − Th ln Rh Tv Th
ln A = y B= (ln Rh − ln Rv ) . (P3.6)
Tv − Th Tv − Th
P3. C ALIBRADO DE UN TERMISTOR NTC 15

c) Calcúlense, para ambos métodos, los errores absolutos y relativos de ln A y B.

d) Calcúlese, para ambos métodos, el coeficiente de temperatura α [véase ec. (P3.4)].
e) Mídase haciendo uso del termistor, con las ecuaciones obtenidas con ambos métodos, la
temperatura termodinámica del agua del grifo.
16 P3. C ALIBRADO DE UN TERMISTOR NTC

TABLA DE DATOS

Presión y temperatura del laboratorio:

Pa = ± mmHg
ti = ± °C
tf = ± °C

Método de comparación
R (kΩ) t (°C)
subida bajada subida bajada

eaR = kΩ eat = °C

Método de los puntos fijos

R (kΩ) T (K)
Punto de hielo
Punto del vapor
eaR = kΩ eaT = K
P3. C ALIBRADO DE UN TERMISTOR NTC 17

DATOS PARA LA REPRESENTACIÓN GRÁFICA

x ≡ 1/T (K−1 ) y ≡ ln R eay

subida bajada subida bajada subida bajada

R ESULTADOS FINALES

Método de comparación

ln R

1 −1
(K )
T
18 P3. C ALIBRADO DE UN TERMISTOR NTC

Recta de regresión: y = ax + b (y = ln R; x = 1/T )

a=
b=
eaa =
eab =
Coeficiente de regresión r =
Ecuación termométrica de ajuste:
ln A = ± (con A en kΩ)
B= ± K
Coeficiente de temperatura:
α= K−1
Temperatura del agua del grifo:
T = ± K

Método de los puntos fijos

Ecuación termométrica:
ln A = ± (con A en kΩ)
B= ± K
Coeficiente de temperatura:
α= K−1
Temperatura del agua del grifo:
T = ± K
P3. C ALIBRADO DE UN TERMISTOR NTC 19

Termistor NTC

Termómetro
de referencia
Óhmetro 50.0 oC

12.103 kΩ

Calefactor/Agitador

F IGURA P3.1: Esquema y fotografía de la práctica
