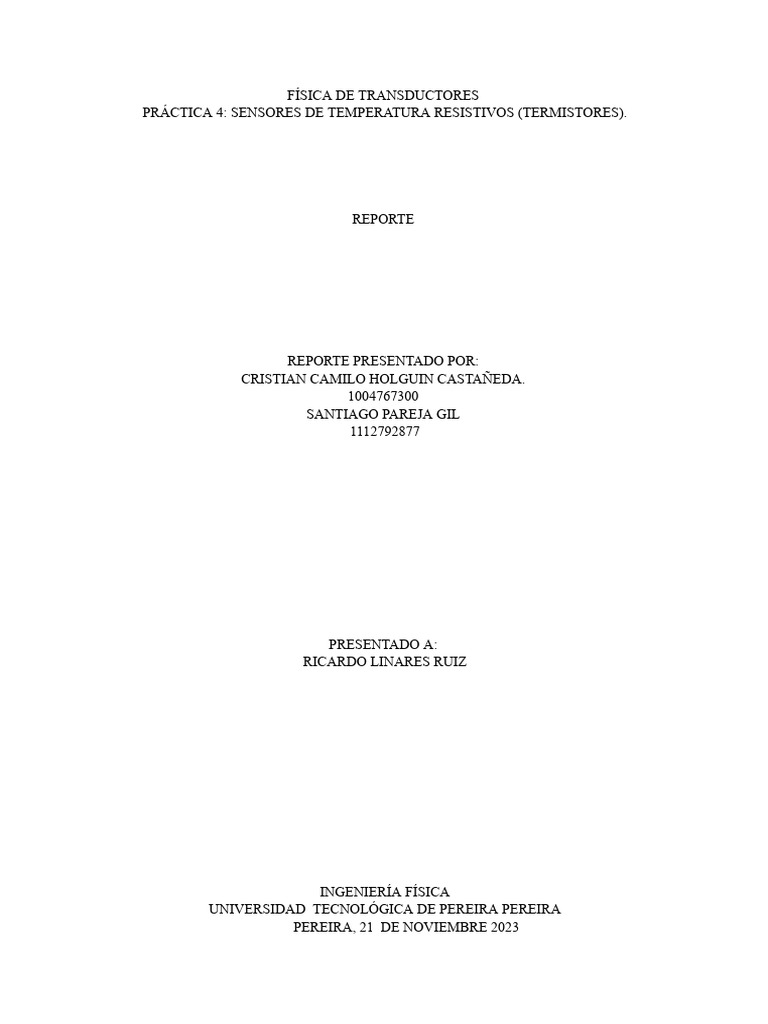

FÍSICA DE TRANSDUCTORES

PRÁCTICA 4: SENSORES DE TEMPERATURA RESISTIVOS (TERMISTORES).

REPORTE

REPORTE PRESENTADO POR:

CRISTIAN CAMILO HOLGUIN CASTAÑEDA.
1004767300
SANTIAGO PAREJA GIL
1112792877

PRESENTADO A:
RICARDO LINARES RUIZ

INGENIERÍA FÍSICA
UNIVERSIDAD TECNOLÓGICA DE PEREIRA PEREIRA
PEREIRA, 21 DE NOVIEMBRE 2023
 1. INTRODUCCIÓN

Este laboratorio se enfoca en la caracterización de termistores, específicamente el tipo NTC, para su

aplicación en sensores de temperatura. La práctica aborda la revisión de conceptos básicos sobre
termistores, la caracterización de un termistor NTC y la implementación de un control ON-OFF de
temperatura utilizando un bombillo incandescente. Se realiza un trabajo previo que incluye la consulta
de datos técnicos de un termistor NTC y un sensor de referencia (LM35), así como la planificación de
la interfaz de potencia para el control del bombillo. Durante el laboratorio, se termina de desarrollar
una GUI en MATLAB para visualizar y controlar la temperatura, se caracteriza el NTC, se registran
datos del bombillo, y se ajusta la interfaz gráfica para mostrar la temperatura detectada por el NTC.
Finalmente, se implementa y prueba un control ON-OFF del bombillo con diferentes rangos de
control.

2. MARCO TEÓRICO

Un termistor es un tipo de resistencia (componente electrónico) cuyo valor varía en función de la

temperatura de una forma más acusada que una resistencia común. Su funcionamiento se basa en la
variación de la resistividad que presenta un semiconductor con la temperatura. Este componente se
usa frecuentemente como sensor de temperatura ​o protector de circuitos contra excesos de corriente.
Existen dos tipos fundamentales de termistores:

Los que tienen un coeficiente de temperatura negativo (en inglés Negative Temperature Coefficient o
NTC), los cuales decrementan su resistencia a medida que aumenta la temperatura.
Los que tienen un coeficiente de temperatura positivo (en inglés Positive Temperature Coefficient o
PTC), los cuales incrementan su resistencia a medida que aumenta la temperatura.

El funcionamiento se basa en la variación de la resistencia del semiconductor debido al cambio de la

temperatura ambiente, creando una variación en la concentración de portadores.el siguiente modelo
caracteriza la relación entre la temperatura y la resistencia mediante dos parámetros:

𝐵/𝑇 −𝐵/𝑇0
𝑅𝑇 = 𝐴. 𝑒 con 𝐴 = 𝑅0𝑒
Siendo:
RT=es la resistencia del termistor NTC a la temperatura T (K)
R0=es la resistencia del termistor NTC a la temperatura de referencia T0(K)
A es una constante que depende del termistor NTC utilizado y que se debe de calcular. Se corresponde
con la resistencia que presenta el termistor a una temperatura infinita.
B es la llamada temperatura característica del material, su valor depende linealmente de la
temperatura, aunque puede tomarse como constante dentro de un intervalo entre 2000 K y 5000 K.

Por analogía a los sensores RTD, podría definirse un coeficiente de temperatura equivalente
α, que para el modelo de dos parámetros quedaría:
1 𝑑𝑅𝑇 𝑑𝑅𝑇 𝐵
α= 𝑅𝑇
. 𝑑𝑇
= 𝑑𝑇 𝑇2
Para los termistores NTC, al aumentar la temperatura, aumentará también la concentración de
portadores, por lo que la resistencia será menor, de ahí que el coeficiente sea negativo. La relación
entre la resistencia (R) y la temperatura (T) en un termistor NTC se puede describir mediante la
siguiente ecuación empírica de Steinhart y Hart:

1 3𝐶
𝑇
= 𝐴 + 𝐵 𝑙𝑛(𝑅) + 𝑙𝑛(𝑅)

Donde A, B y C son coeficientes empíricos específicos del termistor. La curva característica de un

termistor NTC muestra que la resistencia disminuye de manera abrupta a medida que la temperatura
aumenta.

Figura 1. Curva del termistor NTC.

La ecuación que describe la relación entre la resistencia (R) y la temperatura (T) para un termistor
PTC (Positive Temperature Coefficient) es similar a la ecuación para un termistor NTC (Negative
Temperature Coefficient), pero los coeficientes son diferentes debido al comportamiento opuesto. La
ecuación para un termistor PTC se expresa generalmente de la siguiente manera:

𝑅(𝑇) = 𝑅0⋅[1 + α⋅(𝑇 − 𝑇0)]

Donde:
R(T) es la resistencia del termistor a la temperatura
R0 es la resistencia del termistor a una temperatura de referencia
α es el coeficiente de temperatura positiva.
T es la temperatura en grados Celsius.
T0 es la temperatura de referencia en grados Celsius
 Figura 2. Curva del termistor PTC.

Figura 3. Curva del termistor NTC, PTC Y RTD.

La sensibilidad relativa de un termistor se refiere a la magnitud del cambio en la resistencia en

relación con un cambio en la temperatura. Los termistores son conocidos por su alta sensibilidad a las
variaciones de temperatura, lo que los hace útiles en aplicaciones de medición y control de
temperatura.

La determinación práctica del parámetro temperatura característica (β) en un termistor NTC se puede
lograr mediante la medición de la resistencia del termistor a dos temperaturas diferentes y luego
utilizando la siguiente ecuación:

β = (1 / T1 - 1 / T2) / [ln(R1) - ln(R2)]

Donde T1 y T2 son las temperaturas en Kelvin, y R1 y R2 son las resistencias a esas temperaturas. El
valor de β se utiliza para caracterizar el termistor.

El concepto de autocalentamiento en termistores se refiere al hecho de que, cuando una corriente

eléctrica fluye a través de un termistor, parte de la energía eléctrica se convierte en energía térmica
debido a la resistencia del termistor. Esto puede causar un aumento de la temperatura del termistor, lo
que a su vez puede afectar la precisión de la medición de la temperatura. Es importante considerar y
controlar el autocalentamiento al utilizar termistores en aplicaciones de medición y control de
temperatura.
La característica voltaje-corriente de un termistor muestra cómo cambia su resistencia en respuesta a
diferentes niveles de corriente y voltaje. La importancia de esta característica radica en su impacto en
el comportamiento del termistor en un circuito. Los termistores NTC, por ejemplo, pueden tener una
resistencia baja a temperatura ambiente y, por lo tanto, permiten que fluya una corriente significativa a
través de ellos, lo que puede afectar la operación de un circuito si no se considera adecuadamente.

Para el termistor NTC TH-44007-40-T de Omega su resistencia característica o resistencia a 25°C es

de 5000 Ω

Características principales del LM35:

-Factor de escala: 10,0 mV/°C

-Voltaje de entrada: 4 V - 20 V
-±0,5 °C de precisión a 25 °C
- Rango de medición entre -55 °C y 150 °C
-Voltaje de operación entre 4 y 30 V
-Corriente de drenaje menor a 60 μA
-Impedancia de salida de 0,1 Ω

Compensación de temperatura en el chip: El LM35 está diseñado para proporcionar mediciones

precisas sin necesidad de calibración adicional.

Figura 4. Pines de conexión del LM35.

Pin 1:V+ (Alimentación), Pin 2: Salida(output), que generalmente es de 4V a 30V.Pin 3: GND

(Tierra)

El circuito típico de una interfaz de potencia basada en relé se puede observar Donde el relé se
conecta además típicamente a una señal de salida de un microcontrolador, o en este caso a un pin
digital de la DAQ, desde el cual se da la orden de actuar encendiendo o apagando el sistema.
 Figura 5. Conexión del circuito de potencia (bombillo, módulo relè).

3. PROCEDIMIENTO

3.1 Iniciamos la realización de un circuito de potencia con un relé para la verificación del
funcionamiento del bombillo y saber si encendía en alto o bajo al conectarlo al canal digital de la
DAQ

Figura 6. Conexión del circuito de potencia.

Se hizo el montaje de la protoboard con el circuito correspondiente al sensor de referencia LM35,

posteriormente se energiza para verificar si se muestra un temperatura ambiente de 25ºC, además para
comprobar si aumentaba la temperatura se calentó el sensor con los dedos, esto se hace para poder
caracterizar el termistor NTC
 Figura 7. Conexión del circuito del LM35 y circuito de potencia.

3.2 Al comprobar el funcionamiento del LM35 se acercó tanto la NTC como el LM35 al bombillo. Se
tuvo en cuenta que ambos sensores deben estar lo más cerca posible en el bombillo, para que ambos
estén detectando la misma temperatura. Luego se usó el óhmetro de un multímetro para medir la
resistencia de la NTC.

Figura 8. Circuito de LM35 y Termistor Expuestos al bombillo.

3.3 Con lo anterior listo, se energiza el bombillo conectando el enchufe a la toma de corriente de 120
VAC. Se esperó 10 minutos a que la temperatura en el bombillo más o menos se estabilice y se anotó
ese valor de temperatura, al igual, que la resistencia a la que llegó la NTC.

3.4 Con estos datos, se calcula la temperatura característica y se realizan los cambios correspondientes
en el programa para que la GUI calcule y muestre la temperatura detectada por la NTC. Luego, se
conectó en el protoboard todo lo correspondiente a la NTC y el canal análogo 1 de la DAQ.
Finalmente, reanudamos la adquisición de datos y se observó la medida de temperatura de ambos
sensores, para hallar la temperatura del termistor NTC se encontró β, teniendo en cuenta la ecuación.
Con β encontrada y teniendo la resistencia característica y la resistencia del divisor de tensión se
puede encontrar la temperatura del NTC con una ecuación que combina la del divisor de tensión y el
sensor NTC.

3.5 Se volvió a conectar el bombillo a la toma de corriente y observamos detenidamente la medida de

ambos sensores. Se tomaron tres imágenes de la GUI a diferentes valores de temperatura, se apagó el
bombillo.

3.6 Esperamos a que el bombillo se enfriara por completo. Se programó todo lo correspondiente al
control ON-OFF como se pidió en el trabajo previo. Finalmente, energizamos el bombillo y se
comprueba el control ON-OFF con tres rangos de control diferentes.

4. RESULTADO

4.1 Pudimos visualizar que el bombillo enciende de forma directa, osea cuando estaba en high

Figura 9. Verificación del encendido del bombillo mediante el canal digital de la DAQ
4.2

Figura 10. LM35 y Termistor Expuestos al bombillo.

4.3

Se sostuvo el termistor NTC y el LM35 en el bombillo, se esperó los diez minutos hasta que el
bombillo se estabilizó, lo cual nos dió una temperatura y una resistencia, la cual usamos en la
ecuación para encontrar a β, dando así un β=60

4.4
el β fue igual a 60 con esto y la siguiente ecuación logramos el adecuado funcionamiento de la GUI

Figura 11 .Ecuaciones para hallar la temperatura del termistor.

 Figura 12. Temperatura ambiente del LM35 Y termistor NTC.

Lo cual nos muestra una temperatura muy cercana entre ambas.

4.5 la medición entre el LM35 y termistor para las 3 mediciones es similar

Figura 13 . Primera medición entre el LM35 y termistor.

Figura 14 . Segunda medición entre el LM35 y termistor.

Figura 15. Tercera medición entre el LM35 y termistor.

4.6
Se indicó un rango de temperatura para comprobar el control ON-OFF

Figura 15. Comprobación del control ON-OFF.

Al alcanzar la temperatura máxima el bombillo se apaga, lo cual nos indica que el control está
funcionando correctamente

Figura 17. Bombillo apagado al alcanzar la máxima temperatura.

 5. CONCLUSIONES

Se puede observar que la temperatura del LM35 y el termistor NTC son muy cercanas
aunque con un diferencia de algunos grados celsius, el cambio de temperatura se ve
cuando al exponer los dos en el bombillo la temperatura que muestra el LM35 crece un
poco más rápido que la del Termistor, lo que quiere decir que el termistor NTC es menos
sensible que el LM35.

En conclusión, la práctica integró de manera efectiva datos experimentales y teóricos,

destacando la importancia de las herramientas tecnológicas, simulaciones y la comprensión
profunda de dispositivos como el sensor LM35 y el termistor NTC. La sensibilidad del LM35
a cambios de temperatura y la variación de resistencia del termistor NTC se confirmaron
experimentalmente.

La introducción de un sistema de control ON-OFF, activando dispositivos de enfriamiento o

calentamiento según umbrales predefinidos, subraya la viabilidad de estas tecnologías para
aplicaciones de control de temperatura, especialmente cuando se busca una solución
simple y económica.
